测量工具

快捷键：[

1. 选择要测量的一个或多个图元。

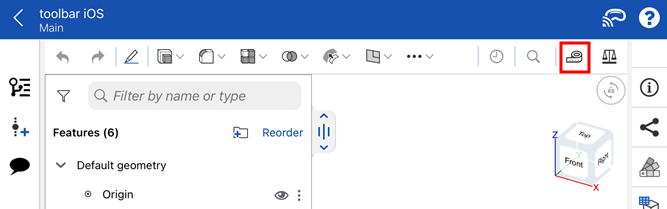

2. 单击页面右下角的测量工具 图标。“测量工具”显示所选一个或多个图元的测量值：



3. 请使用下拉菜单选择测量类型、长度单位和/或角度单位。这些都可以随时更改。



4. （可选）选择另一个图元。“测量工具”将显示图元之间的中心到中心、最大到最大以及最小到最小测量值。

在 Part Studio 中选择草图图元时，草图图元图标会指示该类型。

在装配体中测量超过两个图元时，将得到这些图元的最小距离、最大距离、总面积、中心轴距或总长度。

• 测量类型 - 筛选“测量”对话框中显示的测量类型。选项有“显示全部”、“位置”、“中心位置”、“最小距离”、“最大距离”、“长度”、“直径”、“半径”、“角度”、“面相切角度”、“曲率偏移”或“表面面积”。

• 长度单位 - 选择长度单位。选项包括厘米、英尺、英寸、米、毫米或码。

• 角度单位 - 选择角度单位类型：度数或径度。

• 直径 - 圆弧或圆的直径。

• 半径 - 圆弧的半径。

• 中心距离 - 两个图元之间的中心距离。

• 垂直轴角度 - 两个图元之间的垂直轴角度。

• 面积 - 表面的面积。

• 面相切角度 - 选定表面和与表面相交的直线之间的相切角度。

• 曲率偏差 - 所选表面和与表面相交的线之间的偏差。

• 中心 - 圆弧或圆的中心尺寸 (X, Y, Z)。

• 中心距离 - 两个图元 (X, Y, Z) 之间的中心距离。

• 最小距离 - 两个图元 (X, Y, Z) 之间的最小距离。

• 最大距离 - 两个图元 (X, Y, Z) 之间的最大距离。

• 最大半径点 - 最小椭圆半径点 (X, Y, Z)。

• 最大半径点 - 最大椭圆半径点 (X, Y, Z)。

• 长度 - 图元的长度；例如，直线的长度或圆的周长。

• 点 - 点、顶点或嵌合连接器的位置 (X、Y、Z)。

您可以使用“测量”工具中显示的信息在系统的其他位置输入值，例如，作为维度：

1. 打开“测量”工具后，单击亮显要复制的值。
   • 单击一次即可捕获最大精度值。
   • 再次单击以捕获较低的精度。
2. 使用键盘快捷键来复制值。

将光标悬停在“测量”工具中的测量信息上方时，测量信息将在图形区域中可视化，描绘所指的准确测量信息。例如：

仅限 Part Studio

若要为当前测量值添加变量，请单击测量右侧的“变量”图标（如下图所示的蓝色箭头左侧）：

这将打开“变量”对话框，其中预先填充了您获取所列测量值需要的选项。有关变量的更多信息，请参见变量主题。

仅限于装配体

如果打开“测量”工具，则随着零件拖动到屏幕上，测量值会动态更新。一些例子是：

• 如果选择零件的圆形边或嵌合连接器，则相对于原点的中心或点位置会随着零件的移动而更新。

• 如果原点和零件图元（边、面、顶点、嵌合连接器）都被选中，则图元和原点之间的距离会随着零件的移动而更新。

• 如果一个零件是固定的，而另一个不是，则在移动非固定零件时，从固定零件（边、面、顶点、嵌合连接器）中选择一个图元，从非固定零件（边、面、顶点、嵌合连接器）中选择一个图元会更新两个选定图元之间的距离值。

使用剖视图时，动态更新不起作用。
