构造

快捷键：q（打开和关闭构造状态）

在草图工具栏中：

绘制新构造几何图元的草图或将现有几何图元转换为构造几何图元。构造几何图元是可用于创建其他几何图元但不能用于创建特征的草图图元。

步骤

用户在绘制构造几何图元时可以采用两种方法：

• 先绘制草图图元，选择要切换的草图图元，再选择 ：

• 先选择 ，再选择草图工具，然后在构造模式下绘制草图图元：

提示

• 先选择 ，再选择草图工具以创建构造几何图元。
• 先选择草图图元，再选择 以打开和关闭构造模式。

在草图工具栏中：

如果您在草图中，构造工具位于特征工具图标右侧。

1. 绘制新构造几何图元的草图或将现有几何图元转换为构造几何图元。
2. 选择要置于构造模式的草图图元。
3. 然后，在选择了所需草图图元的情况下，选择构造工具以将该图元设置为一个构造。

处于构造模式的任何图元也能以相同的方式退出构造模式。

或者，选择构造工具，然后在构造模式下开始绘制草图。

构造工具适用于所有草图图元。下面仅列举几个例子。

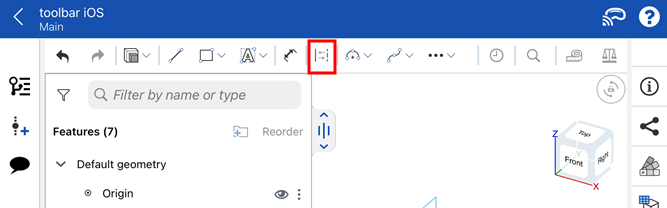

在草图工具栏中：

如果您在草图中，构造工具位于特征工具图标右侧。

1. 绘制新构造几何图元的草图或将现有几何图元转换为构造几何图元。
2. 选择要置于构造模式的草图图元。
3. 然后，在选择了所需草图图元的情况下，选择构造工具以将该图元设置为一个构造。

处于构造模式的任何图元也能以相同的方式退出构造模式。

或者，选择构造工具，然后在构造模式下开始绘制草图。

构造工具适用于所有草图图元。下面仅列举几个例子。
