颜色
Onshape 使用多种颜色来指示 Onshape 应用程序中选择或发生的内容。本主题可帮助您了解如何使用这些颜色。
颜色选择器
颜色选择器对话框在以下位置用于从数字 (RGB) 颜色模型中选择颜色并将其应用于当前选择：
-
来自 Part Studio 中零件环境菜单中的“编辑外观”命令。有关更多信息，请参见“自定义零件、面、特征和草图：外观”。
-
Part Studio 中的“外观”面板，用于选择零件、曲面、草图和曲线颜色。有关更多信息，请参见“‘外观’面板”。
-
单击“相机和渲染选项 > 图形首选项”对话框中“镜面反射颜色”选项旁边的色块时。有关更多信息，请参见“图形首选项”。
-
Render Studio 外观参数（基础颜色、绘制、色调和其他颜色参数）。有关更多信息，请参见“Render Studio 外观库”和“Render Studio 接口 - 外观面板”。
除非下文另有说明，否则颜色选择器对话框在所有位置都有相同的选项：
-

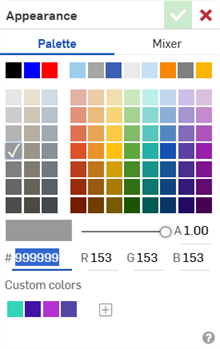

调色板 - 从预设样本列表中选择一种颜色以应用于当前选择。当前颜色由白色复选标记标识。
-

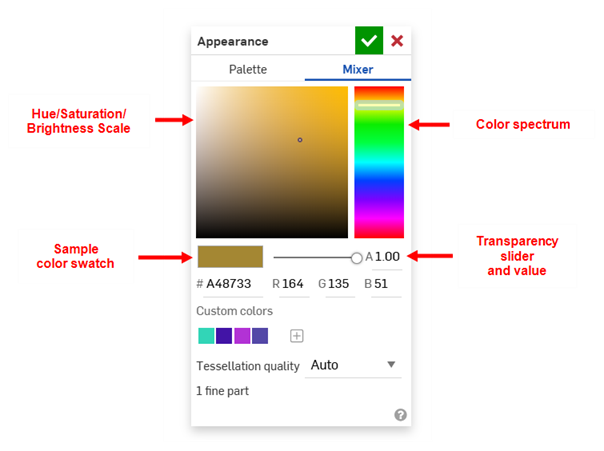

混合器 - 提供一个位置，您可以从中创建自定义混合颜色以应用于当前选择。
使用“调色板”或“混合器”选择颜色会动态更新数字十六进制 (#) 和红色 (R)、绿色 (G) 和蓝色 (B) 值，以及调色板/混合器部分下方的色样。
-
色谱 - 单击或使用右侧的水平滑块，从 RGB 颜色模型的光谱中选择一个基础颜色。
-
色相/饱和度/亮度比例 - 单击混合器左方块中的位置来微调颜色的色调、饱和度和亮度。
-
-
# - 当前颜色的十六进制值。输入十六进制值以动态更新混合器/调色板。
-
R/G/B - 红/绿/蓝颜色的数值。输入 0 到 255 之间的值即可动态更新混合器/调色板。
-
透明度（并非在所有颜色选择器对话框中都可用） - 使用色样右侧的垂直滑块，可设置颜色的透明度，其数值范围从 0.00（完全透明）到 1.00（完全不透明）。
-
自定义颜色 - 显示您想要添加的任何新的自定义颜色。在调色板或混合器中创建颜色后，单击加号图标 (
) 将其添加到“自定义颜色”列表中。 -
镶嵌质量（并非在所有颜色选择器对话框中都可用） - 将当前选定零件的镶嵌质量设置为“自动”、“粗糙”、“中等”、“精细”或“极精细”。此选项下方列出了当前 Part Studio 的精细零件数量。有关更多信息，请参见“指定零件的镶嵌质量”。
零件、面、特征和草图颜色（外观）
Onshape 有一个预先确定的调色板，随着零件的创建轮流指定颜色。它们以八种颜色的顺序渲染零件，并在第 9 个零件上重复该顺序：
在 Part Studio 中，您可以将颜色应用于零件、面、特征或草图。例如，右键单击零件或零件面（或一组零件），然后选择“编辑零件外观”或“为面添加外观”。这将打开“外观编辑器”（如下所示）。或者，您可以打开界面右侧的“外观”面板 (
) 来编辑零件或面颜色。

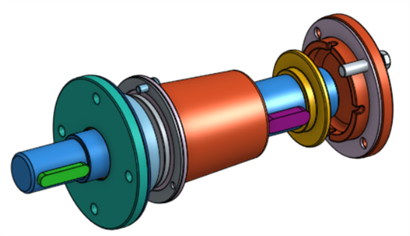

颜色可以帮助区分零件或为模型提供颜色代码：
有关其他信息，请参见自定义零件、面、特征和草图：外观。
Onshape 中的颜色指示器
下表提供了每个 Onshape 选项卡中使用的颜色及其环境以及每种颜色示例。
颜色十六进制值和名称来自 ColorHexa。
常规
| 颜色 | 关联环境 | 示例 |
|
浅灰蓝色 (#dbf1fa) |
列表输入框中的背景颜色，其中可以添加一个或多个条目 |
|
|

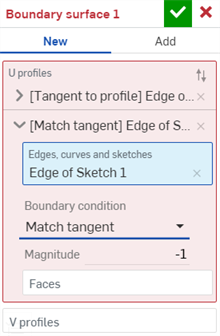

浅灰红色 (#f8eaeb) |
存在错误的列表输入框中的背景颜色。 |
|
|
略微去饱和的蓝色 (#789ad1) 浅灰蓝色 (#d0dcef) |
框选（从左到右）
|
|
|
非常浅的橙色 (#ffdc74) 非常浅的橙色 (#fff3cf)
|
框选（从右到左）
|
|
|
非常柔和的蓝色 (#b2ddf6) 浅灰蓝色 (#def1fb) 深蓝色 (#094174) |
与最近操作相关的信息警报消息，显示在主视图的顶部
|
|
|
柔和的橙色 (#fcda7f) 非常浅的橙色 (#fff8e6) 非常深的灰色 (#333333) |
与最近操作相关的警告提醒消息，显示在主视图的顶部
|
|
|
非常柔和的红色 (#dd979b) 浅灰红色 (#f9ebec) 非常深的灰色 (#333333) |
与最近操作相关的错误提醒消息，显示在主视图的顶部
|
|
|
非常柔和的绿色 (#a2db7d) 浅灰绿色 (#ddf6cc) 非常深的灰色 (#333333) |
与最近操作相关的成功提醒消息，显示在主视图的顶部
|
|
|
鲜艳的黄色 (#ffc107) |
编辑配置、命名视图、分解视图通知 |
|
草图
| 颜色 | 关联环境 | 示例 |
|
纯蓝色 (#0000ff) |
表示活动草图中的草图图元尚未完全定义；您可以通过拖动来移动该图元或更改其大小。 |
|
|
黑色 (#000000)
|
|
|
|

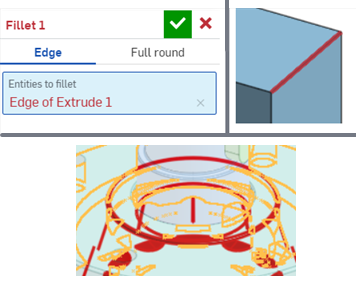

中度红色 (#bd3039) |
表示草图图元被过度定义，草图包含错误，或者有时草图无法解析。 |
|
|
深灰蓝色 (#949ba0) |
非活动草图线条/曲线 |
|
|
浅灰蓝色 (#E3E6E9) |
闭合草图填充（活动或非活动草图） |
|
|
非常柔和的橙色 (#f3bf8e) |
草图边悬停 |
|
|
鲜艳的黄色 (#ffc107) |
绘制选定边或图元的草图 |
  |
|
非常柔和的橙色 (#d9bfa0) |
草图尺寸悬停 |
|
|
柔和的橙色 (#d9a566) |
已选定草图尺寸 |
|
|
非常柔和的蓝色 (#90cef1) |
草图平面线条和文本 |
|
Part Studio
| 颜色 | 关联环境 | 示例 |
|
鲜艳的黄色 (#ffc107) |
图形区域中选定的零件、曲面、边或顶点 |
|
|
中度红色 (#bd3039) |
|
|
|

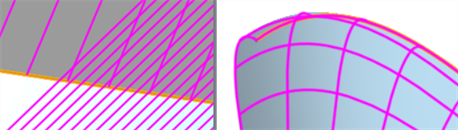

鲜艳的洋红色 (#d403f9) |
|
|
|
纯粉色 (#ff005a) |
曲线/曲面分析：U 形曲线梳和边框（选定面时） |
|
|

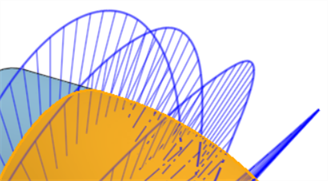

纯蓝色 (#0000ff) |
曲线/表面分析：V 曲线梳理和边框（选定面时） |
|
|
主要是去饱和度的深绿色 (#70a65c) |
曲线/曲面分析：曲线梳（选定边时） |
|
|
柔和的紫罗兰色 (#b275de) |
曲线/曲面分析：曲线梳边界（选定边时） |
|
|
非常深的洋红色 (#440154) |
低阈值二面角分析梳 |
|
|
深青色 (#21918c) |
中阈值二面角分析梳 | |
|
鲜艳的黄色 (#fde725) |
高阈值二面角分析梳 |
|
|
白色 (#ffffff) 黑色 (#000000) |
斑马条纹 |
|
|
翠绿色
|
曲率颜色表 - 颜色：Viridis |
|
|
蓝色 -> 红色
|
曲率颜色表 - 颜色：蓝色 -> 红色 |
|
|
Plasma
|
曲率颜色表 -颜色：Plasma |
|
|
彩虹
|
曲率颜色表 - 颜色：彩虹 |
|
|
拔模分析 |
|
装配体
| 颜色 | 关联环境 | 示例 |
|

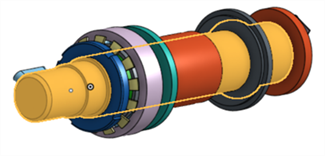

鲜艳的黄色 (#ffc107) |
图形区域中的选定零件 |
|
|
鲜艳明亮的红色 (#cd0000) 深石灰绿 (#009500) 鲜艳明亮的蓝色 (#0000d0) |
嵌合连接器/嵌合轴颜色
|
|
|
黑色 (#000000) |
偏移值、箭头和直线。 |
|
|
非常柔和的蓝色 (#90cff1) 中度红色 (#bd3039) 深灰色 (#999999)
|
嵌合指示器图标（此处显示的是固定嵌合指示器）。有关更多信息，请参阅嵌合指示器。
|
|
|
翠绿色
|
仿真比色刻度尺选项：Viridis |
|
|
蓝色 -> 红色
|
仿真比色刻度尺选项：蓝色 -> 红色 |
|
|
Plasma
|
仿真比色刻度尺选项：Plasma |
|
|
彩虹
|
仿真比色刻度尺选项：彩虹 |
|
