파트, 곡선, 면 또는 서브 어셈블리로부터 도면을 생성할 때, 뷰 없이, 또는 윗면, 정면, 우측면, 등각 투상 등 4가지의 표준 뷰를 포함하여 생성할 수 있습니다. 통상적으로 뷰의 투사는 선택한 표준에 따라 달라집니다. ISO 표준에 대해서는 제 1각 투사를, ANSI 표준에 대해서는 제 3각 투사를 사용합니다. 그러나 사용자 지정 템플릿을 사용해 투사를 선택하거나, 도면이 생성된 후 투사를 변경할 수도 있습니다.
https://demo-c.dev.onshape.com/documents/5834a10bff0e6d1114e226c4/w/f342e133fdc154b2f8cfde6a/e/dda95f451ce5621883e65708
예를 들어, 표준 ANSI 도면은 다음과 같이 나타날 수 있습니다.
도면에서 파트, 곡선 또는 면의 모든 보기는 파트와 버전이 동일합니다. 보기(도면, 투상도, 보조 투상도, 단면도)를 생성할 때, 기존의 모든 보기와 동일한 파트 버전이 사용됩니다.
보기는 시트에 배치되고, 다른 보기와 릴레이션을 형성할 수 있습니다
이 표는 보기의 유형과 어디서 무엇을 생성할 수 있는지를 설명합니다.
투상도 | |
다음에서 생성 가능: | 다음에서 생성할 수 없음: |
기본 보기 투사된 보기 단면도 정렬된 단면도 보조 투상도 투상도에는 해당투상도가 생성된 뷰의 설정이 그대로 유지됩니다. |
상세 보기 |
보조 투상도 | |
다음에서 생성 가능: | 다음에서 생성할 수 없음: |
뷰 자르기 기본 보기의 선형 모서리 투사된 직교 보기의 선형 모서리 보조 투상도의 선형 모서리 등각 투상 뷰의 선형 모서리 단면도의 선형 모서리 정렬된 단면도의 선형 모서리 "인라인" 보조 투상도의 스케치 선 "인라인" 보조 투상도의 중심선 |
상세 보기 갈라서 보기 |
단면도 | |
다음에서 생성 가능: | 다음에서 생성할 수 없음: |
보조 투상도 뷰 자르기 상세 보기 기본 보기에서의 위치 등각 투상 뷰에서의 위치 투사된 직교 보기에서 위치 단면도 및 정렬된 단면도 단면도 구분을 포함한 뷰 |
원통형 면의 접선 절단 |
정렬된 단면도 | |
다음에서 생성 가능: | 다음에서 생성할 수 없음: |
보조 투상도 뷰 자르기 상세 보기 기본 보기에서의 위치 등각 투상 뷰에서의 위치 투사된 직교 보기에서 위치 단면도 및 정렬된 단면도 단면도 구분을 포함한 뷰 |
원통형 면의 접선 절단 |
단면도 구분 | |
다음에서 생성 가능: | 다음에서 생성할 수 없음: |
투사된 보기 보조 투상도 갈라서 보기 단면도 구분 뷰 자르기 다른 단면도 구분을 포함한 뷰 |
단면도 상세 보기 정렬된 단면도 |
상세 보기 | |
다음에서 생성 가능: | 다음에서 생성할 수 없음: |
뷰 자르기 상세 보기 기본 보기에서의 위치 투사된 직교 보기에서 위치 등각 투상 뷰에서의 위치 보조 투상도에서 위치 단면도에서의 위치 정렬된 단면도의 위치 |
|
갈라서 보기 | |
다음에서 생성 가능: | 다음에서 생성할 수 없음: |
기본 보기 뷰 투사 보조 투상도 단면도 정렬된 단면도 등각 투상 뷰 |
상세 보기 |
뷰 자르기 | |
다음에서 생성 가능: | 다음에서 생성할 수 없음: |
투사된 보기 보조 투상도 단면도 정렬된 단면도 단면도 구분을 포함한 뷰 |
상세 보기 갈라서 보기 |
활성 시트에 모델 뷰(파트, 면, 어셈블리, 스케치, 곡선, 합성 파트 또는 평면 금속 판재 패턴)를 배치하고, 대화상자를 이용하여 원하는 파트, 스케치 또는 평면 금속 판재 패턴(버전 및 방향 포함)을 선택합니다. 기본 설정으로, 라벨은 켜져 있고, 축척은 꺼져 있습니다. 축척을 보려면, 보기를 두 번 클릭합니다. 보기 속성 대화상자가 도면의 맨 위 왼쪽에서 열립니다.
기본적으로 선택한 필터는 파트이지만, 전체 파트 스튜디오, 어셈블리, 면, 스케치, 곡선, 합성 파트, 금속 판재 평면 패턴을 검색할 수도 있습니다. 이러한 필터 아이콘은 선택한 Part Studio 또는 어셈블리에 해당 유형의 요소가 포함된 경우에만 나타납니다.
또는 릴리스된 항목 만 표시하도록 선택하고 버전을 생성할 수 있습니다.
왼쪽의 스크린샷은 파트 스튜디오에 대한 뷰 삽입 대화상자를 보여주고, 오른쪽의 스크린샷은 어셈블리의 대화상자를 보여줍니다.
Part Studio 및 어셈블리의 경우
윗쪽, 왼쪽, 오른쪽, 앞쪽(기본값), 뒤쪽, 아래쪽, 등각 투상 중에서 뷰 방향 드롭다운을 선택합니다.
뷰에 대해 특정 축척을 선택하려면 뷰 축척 드롭다운을 선택합니다(1:1 시트가 기본값으로 나타남).
Select the View simplification dropdown option. This simplifies the geometry shown in the drawing by setting a threshold below which features are hidden. This setting only affects newly inserted views. Select None, Absolute, Ratio to studio, Ratio to part, or Automatic (default). See Insert view defaults for more information.
Optionally, select the checkbox next to Show sketch appearances to show the appearances from the Part Studio or Assembly you are inserting from.
어셈블리의 경우(가능한 경우):
처음으로 도면 탭을 생성할 때 명명된 뷰, 분해도/명명된 위치 및/또는 표시 상태가 활성화되어 있으면 뷰 삽입 대화상자 필드가 해당 뷰, 위치 및/또는 상태로 미리 채워집니다.
단축키: p
기존 보기를 투영하여(접어) 새 보기를 생성합니다. 기본적으로 라벨과 축척은 꺼져 있습니다. 축척을 보려면 보기를 두 번 클릭합니다. 도면의 상단 왼쪽에 축척 대화상자가 열립니다. 기본적으로 투상도 도구는 도면이 생성되고 첫 번째 뷰를 배치한 후에 활성화됩니다. 또한 투상도 도구는 사용 후에도 아이콘을 클릭해서 끄기 전까지는 활성 상태가 유지됩니다.
(보통 경사진 모서리로부터의) 상위 항목 보기에서 선택한 모서리로부터 90도 접혀있는 보조도, 즉 직교 보기를 생성합니다. 기본 설정으로, 라벨은 켜져 있고, 축척은 꺼져 있습니다. 축척을 보려면, 보기를 두 번 클릭합니다. 보기 속성 대화상자가 도면의 맨 위 왼쪽에서 열립니다.
Note that the View properties dialog formats all input into an N:N or N/N format. For user input values, the second digit or denominator is always set to 1, and you can double-click the Scale label to edit it. By default, the scale of an Auxiliary view is always set to Parent (the same scale as the parent view).
보조 투상도를 선택해도 상위 뷰에서 모서리가 강조 표시됩니다.
보조 투상도, 즉 (보통 경사진 모서리로부터) 상위 항목 보기에서 선택한 모서리로부터 90도 접어 넣은 직교 보기를 생성합니다. 또는 보조 투상도 방향을 지정할 기준이 되는 스케치 선이나 중심선을 만들 수도 있습니다.
을 클릭하십시오 .
라벨은 자동으로 적용되며(변경 가능), 기본적으로 I, O, Q, S, X, Z를 빼고 A부터 Y까지 진행됩니다.
축척 입력은 N:N 또는 N/N 형식으로 되어 있습니다. 사용자 입력 값의 경우 두 번째 자리 또는 분모가 언제나 1로 설정되며, 축척 라벨을 두 번 클릭하여 그 값을 편집할 수 있습니다. 기본값으로 보조 투상도의 축척은 언제나 상위 항목으로 설정됩니다(상위 항목 보기와 동일한 축척).
보조 투상도를 선택해도 상위 뷰에서 모서리가 강조 표시됩니다.
선을 드래그하여 짧게 줄이려면, 클릭하여 뷰 참조 표시기를 선택하고 화살표의 '팔꿈치' 부분에서 스냅 점을 사용하십시오.
가운데 스냅 점을 사용하여 선택한 모서리와 보조 투상도 가운데 사이에서 뷰 참조 표시기를 이동합니다.
뷰 참조 표시기를 선택하고 마우스 오른쪽 버튼을 클릭하면 다음의 옵션이 포함된 컨텍스트 메뉴가 열립니다.
보조 투상도 편집 - 보조 투상도 대화상자를 엽니다.
방향 뒤집기 - 보조 투상도를 뒤집습니다.
선택 취소 - 모든 시트 선택을 취소합니다.
화면 맞춤 - 시트를 뷰에 맞게 확대합니다.
삭제 - 보조 투상도를 삭제합니다.
자르는 면의 선(들)을 배치하고 방향 및 라벨을 지정하여, 기존 뷰(단면도 포함)의 단면도, 조그 단면도 또는 부분 단면도를 생성합니다. 기본 설정으로, 라벨은 켜져 있고, 축척은 꺼져 있습니다. 축척을 보려면, 보기를 두 번 클릭합니다. 보기 속성 대화상자가 도면의 맨 위 왼쪽에서 열립니다.
라벨은 자동으로 적용되며(변경 가능), 기본적으로 I, O, Q, S, X, Z를 빼고 A부터 Y까지 진행됩니다.
잘라내기에서 제외(어셈블리 뷰만 해당) - 잘라내기에 포함하지 않을 파트를 선택합니다.
단면 절단 선을 배치합니다.
대화상자에서 잘라내기에서 제외를 선택합니다.
도면에서 제외할 추가 파트를 클릭합니다.
For angular section views, if you did not select a precise angle previously in the Section view dialog, click a second snap point to set the angle.
수직 단면도(위)
각이 진 단면도(위)
수평 단면도(위)
클릭해서 배치하기 전에 단면도를 한 변에서 다른 변으로 드래그하면 단면의 변이 대칭됩니다.
선을 드래그하여 짧게 줄이려면, 클릭하여 단면 선을 선택하고 화살표의 '팔꿈치' 부분에서 스냅 점을 사용하십시오.
파트 내부에서 단면 선의 길이를 조정하여 부분 단면도를 생성합니다.
단면도를 선택하면 상위 뷰에서 절단선이 강조 표시됩니다.
축척 입력은 N:N 또는 N/N 형식으로 되어 있습니다. 사용자 입력 값의 경우 두 번째 자리 또는 분모가 언제나 1로 설정되며, 축척 라벨을 두 번 클릭하여 그 값을 편집할 수 있습니다. 기본값으로 단면도의 축척은 언제나 상위 항목으로 설정됩니다(상위 항목 보기와 동일한 축척).
배치된 후, 스냅 포인트를 클릭하고 도면 뷰의 다른 위치로 드래그해서 조그 단면도를 조정할 수 있습니다. 조그 단면도는 각각 조정됩니다.
뷰 컨텍스트 메뉴에서 해치 편집을 선택하거나 도면의 속성 대화상자를 열고 뷰 탭으로 이동해서 해치 마크를 편집할 수 있습니다.
단면도를 사용하여 단면도로부터 단면도를 생성할 수 있습니다.
단면 형상(이미 생성된 단면도)에서 잘라내려면 단면에서 잘라내기를 선택하십시오.
기본 형상에서 뷰를 만들려면 단면에서 잘라내기를 선택하지 않은 상태로 두십시오.
뷰를 생성하려면 체크마크를 클릭하고, 작업을 취소하려면 x를 클릭하십시오.
단면도 구분이 적용된 뷰에서 단면도를 생성할 수 있습니다. 그러나 새로운 단면 절단이 단면도가 구분된 형상이 아닌, 기본 형상에서 만들어집니다.
단면 선이 배치되었고 스냅 포인트에 배치된 경우, 새 배치로 이동할 수 있습니다.
단면 선을 조정하여 절단을 연결 지점(파란색 점)보다 더 짧게 만들려면:
단면 선 또는 반대쪽을 선택하고 화살표의 '팔꿈치' 지점에서 스냅 포인트를 사용하여 연결 지점 아래로(또는 위로) 선을 드래그합니다.
해당하는 단면도가 변경됩니다.
단면 선을 배치한 후 좌우대칭시키려면:
단면 선 라벨에 의해 변이 변경되고 그에 따라 보기가 재생성됩니다.
Onshape에서 단면 선을 편집하려면:
뷰의 일부가 뷰 평면과 평행하지 않은 평면으로 잘라내고, 일부가 뷰 평면에서 회전하는 방식으로 단면도를 생성합니다. 이 뷰 유형은 일부는 대칭이지만 완전 대칭은 아닌 원통형 파트에서 가장 흔히 사용됩니다.
을 클릭하십시오 .
뷰의 라벨을 지정합니다.
중심 필드의 경우, 단면 절단선의 중심을 클릭합니다.
뷰 평면 위치 필드의 경우, 뷰를 투사할 위치에서부터 점을 클릭합니다.
회전 면 위치 필드에 대해 회전된 뷰에서 점을 클릭해서 뷰의 나머지와 정렬합니다.
또는 잘라낸 형상만 표를 선택해서 이 뷰에 대해 잘라낸 형상만 있는 뷰를 표시하고 배경 형상을 표시하지 않을 수 있습니다.
위, 모든 형상을 보여주는 예.
위, 잘라낸 형상만 보여주는 동일 예.
또는 잘라내기에서 제외(어셈블리 뷰만 해당)를 선택하여 잘라내기에 포함하지 않을 파트를 선택합니다.
단면 절단 선을 배치합니다.
대화상자에서 잘라내기에서 제외를 선택합니다.
도면에서 제외할 추가 파트를 클릭합니다.
뷰를 배치할 도면을 클릭합니다. 드래그해서 뷰를 배치할 때 원래 뷰의 한쪽에서 다른쪽으로 이동하면 뷰 평면 화살표가 대칭됩니다.
뷰를 편집하려면 해당 뷰를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택해서 편집을 위한 대화상자를 엽니다. 도면이 업데이트되고 댕글링 요소가 나타날 경우, 뷰 편집이 필요할 수 있습니다. 댕글링 요소는 대화상자에서 빨간색 마킹으로 나타납니다.
단면 또는 정렬된 단면도에서 정렬된 단면을 잘라낼 경우, 단면에서 잘라내기가 기본적으로 선택됩니다.
스플라인 도구를 사용해 닫힌 프로파일을 정의함으로써 도면에서 모델의 일부를 절단해서 단면도 구분을 생성합니다.
스플라인 점 도구를 사용하여 스플라인을 편집할 점을 추가하십시오.
또는 잘라내기에서 제외(어셈블리 뷰만 해당)를 선택하여 잘라내기에 포함하지 않을 파트를 선택합니다.
단면 절단 선을 배치합니다.
대화상자에서 잘라내기에서 제외를 선택합니다.
도면에서 제외할 추가 파트를 클릭합니다.
또는 뷰를 두 번 클릭해서 뷰 속성 대화상자를 열 수 있습니다. 마우스 오른쪽 버튼을 클릭하고 단면 편집을 선택해서 대화상자를 다시 열고, 뷰의 사양을 편집합니다(또는 단면 제거를 선택해 도면에서 단면도 구분을 삭제).
단면도 구분 전의 뷰가 적용되고(왼쪽), 단면도 구분 후의 뷰가 생성됩니다(오른쪽).
깊이 점(위의 설명대로 마침 조건에 의해 정의됨)은 모델과 연관이 있다는 점을 유념하십시오. 따라서 깊이 점의 변경으로 인해 모델이 수정되면 단면도 구분에 대한 스플라인 및 깊이 점이 도면 업데이트 내용으로 업데이트됩니다. 그러나 일부 경우, 업데이트로 인해 오류가 발생할 수 있습니다. 스플라인 구분은 빨간색으로 표시됩니다. 문제가 발생하면 깊이 점을 다시 정의하여 문제를 해결하십시오.
보다 자세히 확인할 수 있도록 상세 보기를 사용하여 기존 보기의 넓이를 선택해 확대할 수 있습니다.
닫힌 영역을 생성하려면 원, 스플라인 또는 다각형 도구를 선택합니다(기존의 닫힌 영역을 선택하려면 Esc 키를 누릅니다).
원 도구를 사용해 닫힌 영역을 만들려면 (기존의 뷰에서) 확대려는 영역의 대략적인 중심을 클릭합니다. 드래그하고 다시 클릭해서 영역의 원주를 정의합니다.
상세 보기를 배치하려면 다시 드래그해서 클릭합니다.
스플라인 또는 다각형 도구를 사용해 닫힌 영역을 만들려면 마우스를 클릭하고 드래그해서 첫 번째 점을 배치한 다음, 원하는 닫힌 영역이 만들어질 때까지 작업을 반복합니다.
뷰 속성 대화상자를 통해 상세도의 축척과 라벨을 편집할 수 있습니다. 상세도를 선택하면 상위 뷰에서 상세도 원이 강조 표시됩니다.
상세 뷰의 크기를 조정하려면:
상세 뷰를 재배치하려면:
상세 이름을 재배치하려면:
지시선 추가를 선택합니다.
지시선 및 상세 이름을 원하는 길이와 위치로 드래그합니다.
갈라서 보기를 사용하여 일정 부분으로 잘라내어 기존 뷰를 축소할 수 있습니다.
뷰 안을 클릭항 두 개의 파단선을 배치합니다(간격이 발생하는 위치를 나타냄).
두 번 클릭해서 뷰 속성 대화상자를 열 수 있습니다.
분리를 삭제하려면 해당 항목을 클릭해서 선택하고 삭제를 누르십시오.
To crop a view, sketch a circle, spline, or polygon around the area you wish to keep.
Original view (left); spline defining crop boundary (middle); resulting crop view (right).
You can move any view to another, pre-existing sheet in your drawing through three ways: use the Move to sheet command on the context menu, select a new sheet in the Sheet dropdown in the View properties dialog, and by dragging the view to another sheet in the Sheets panel.
뷰가 다른 시트로 이동되면 관련된 모든 요소(라벨, 치수 등)가 함께 이동합니다.
보조 투상도를 이동할 경우, 상위 항목 뷰도 이동되지 않습니다.
상위 항목 뷰를 이동할 경우, 보조 투상도도 이동되지 않습니다.
뷰를 복사하여 동일 시트의 한 위치에서 다른 위치, 동일 도면의 한 시트에서 다른 시트 또는 동일 작업공간의 한 도면에 있는 시트에서 다른 도면에 있는 시트로 붙여 넣습니다. 한 작업공간에서 다른 작업공간으로, 예를 들어 한 통합문서에서 다른 통합문서로 뷰를 복사해서 붙여 넣을 수 없습니다.
뷰를 복사하려면:
뷰를 클릭하여 선택합니다.
마우스 오른쪽 버튼을 클릭하고 컨텍스트 메뉴에서 복사(Ctrl+C)를 선택합니다.
커서를 새로운 위치로 가져간 상태에서 마우스 오른쪽 버튼을 클릭하고 붙여넣기(Ctrl+V)를 선택하여 복사한 뷰를 배치합니다.
또는 Alt 키를 누르고 복사하려는 뷰를 선택하고 드래그해서 뷰를 복사할 수도 있습니다.

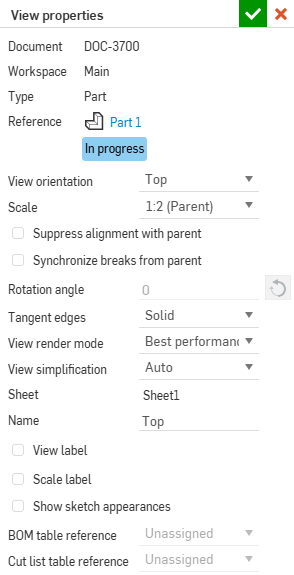

뷰를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음, 뷰 속성을 선택합니다. 또는 뷰를 두 번 클릭하여 뷰 속성 대화상자를 열 수 있습니다.
표시 상태(사용 가능한 경우)를 선택할 수 있고, 뷰가 그에 따라 업데이트됩니다.

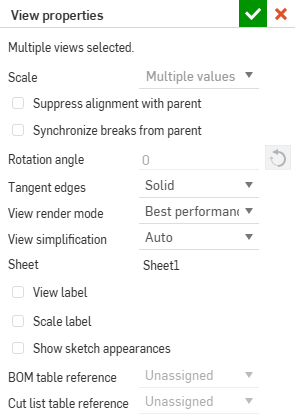

속성에 대해 서로 다른 값을 가진 여러 개의 뷰를 선택한 경우, 대화상자의 해당 필드에 아래와 같이 다중 값이 표시됩니다.
상세도 및 단면도의 경우, 아래에 설명된 것처럼 추가 뷰 라벨 옵션이 있습니다.
단면도에서 생성된 투상도의 경우, 아래와 같이 절단을 사용할 수 있는 추가 옵션이 있습니다.
명명된 뷰가 삽입되고 이후 작업공간에서 삭제되면 컨텍스트 메뉴 목록에서 회색으로 표시됩니다. 다른 뷰 방향을 선택하거나 현재 뷰를 그대로 둘 수 있습니다.
유효한 값은 0 ~ 360도입니다.
회전할 수 있는 뷰도 선택한 직선 모서리를 따라 뷰 수직 또는 수평 정렬이 가능합니다.
자동 - 기본값입니다.파트의 형상을 기반으로 최상의 뷰 단순화 설정을 찾고 해당 설정을 자동으로 사용하여 파트 또는 어셈블리를 표시합니다.
절대 - 해당 값보다 작은 피처가 뷰 내에서 간소화됨을 나타내기 위해 도면의 길이 단위에 숫자를 입력합니다. 전체 파트가 한도값보다 작을 경우, 해당 파트가 뷰에서 누락됩니다. 이는 도면 용도에 필요하지 않은 과도한 세부사항을 제거할 때 유용합니다(예를 들어 매우 작은 피처 또는 구성요소가 다수 존재할 때).
스튜디오에 대한 비율 - 피처가 뷰 내에서 간소화되는 기준 미만의 Part Studio 또는 어셈블리 크기 비율을 입력합니다. 전체 파트가 한도값보다 작을 경우, 해당 파트가 뷰에서 누락됩니다. 이는 도면 용도에 필요하지 않은 과도한 세부사항을 제거할 때 유용합니다(예를 들어 매우 작은 피처 또는 구성요소가 다수 존재할 때).
파트에 대한 비율 - 피처가 뷰 내에서 간소화되는 기준 미만의 파트 크기 비율을 입력합니다. 이 설정은 뷰에서 파트를 보존하면서 해당 파트 내의 세부사항을 간소화히기 위한 것입니다. 설명선 배치와 같이 세부 작업을 용이하게 하기 위해 모든 파트를 나타내려고 할 때 유용합니다.
모든 하위 뷰는 상위 뷰의 뷰 간소화 설정을 받게 되나, 나중에 하위 뷰를 개별적으로 변경할 수 있고 상위/하위 종속성의 나머지 뷰 설정에는 영향을 주지 않습니다.
시트/뷰 목록에서 단일 뷰를 선택한 상태에서, Shift+N을 사용해 이름 바꾸기 대화상자를 열 수 있습니다.
또한 보기가 생성된 파트 스튜디오 또는 어셈블리를 열고 축척, 회전 각도 및 축척 라벨을 지정할 수도 있습니다.
상위 항목 축척을 선택하여 보기의 축척을 상위 항목 축척에 링크하거나 시트 축척을 선택하여 보기의 축척을 시트 축척에 링크하십시오.
어떤 뷰에서든 해당 뷰에 대한 명령 옵션 목록에 액세스할 수 있는 컨텍스트 메뉴를 열려면 오른쪽 마우스 클릭을 사용합니다. 이러한 명령 옵션은 다음에 나와 있습니다. 뷰의 유형에 따라 여기에 나열된 일부 명령을 사용하지 못할 수 있습니다.
뷰를 마우스 오른쪽 버튼으로 클릭하여 컨텍스트 메뉴를 열고 선 스타일 조정 명령을 선택합니다.
뷰에서 각 모서리를 클릭하여 지정된 스타일 변경 내용을 적용합니다. 이러한 선택은 모서리 아래의 대화상자에 나타납니다.
대화상자에서 사양에 맞게 다음을 조정합니다.
선 스타일 - 드롭다운에서 선 스타일을 선택합니다.
대시(파선일 경우) - 대시 선의 간격을 사용자 지정합니다.
두께(지정된 단위)
컬러 - 컬러 블록을 클릭하고 컬러 대화상자에서 그에 따라 조정합니다.
Close the dialog with .
현재 뷰 위치에서 보이지 않는 뷰의 선(숨긴 선)을 표시하거나 숨깁니다.
뷰를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음, 컨텍스트 메뉴에서 숨은 선 보이기를 선택합니다.
결과로 나타나는 보기:
금속 판재 평면 패턴 뷰의 벤드 선을 표시하거나 숨깁니다.
뷰를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음, 컨텍스트 메뉴에서 벤드 선 보이기(또는 벤드 선 숨기기)를 선택합니다.
뷰에서 원형 형상(홀, 원통, 구)에 추가된 자동 중심선을 표시하거나 숨깁니다. 중심선 도면 도구를 사용해 추가된 중심선은 숨겨지지 않습니다.
뷰를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음, 컨텍스트 메뉴에서 표시/숨기기 > 중심선 숨기기(또는 중심선 표시)를 선택합니다.
왼쪽에 표시되고(기본값), 오른쪽에 숨겨진 자동 중심선.
접선 모서리는 곡선과 선형 모서리 사이에 형성된 모서리입니다. 에를 들어, 필렛이나 완만한 모서리가 있습니다.
접선의 시각적 처리를 선택하려면 뷰를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음, 접선 모서리를 선택하고 다음의 3개 모드 중에서 선택합니다.
3가지 접선 모서리 옵션(왼쪽에서 오른쪽): 솔리드(기본값), 팬텀, 숨김.
파트의 음영 뷰를 표시합니다(또는 숨김). 이 명령은 단면도 또는 단면도를 세분화한 상세도에는 사용할 수 없습니다.
음영 뷰:
상위 뷰가 음영 처리된 경우, 상세도 역시 음영 처리됩니다. 상위 요소와 별개로, 또는 하위 요소와 독립적으로 상위 뷰만 음영을 변경할 수 있습니다(뷰를 마우스 오른쪽 버튼으로 클릭).
파트에 데칼을 적용하면 음영처리된 뷰가 표시될 때만 표시됩니다.
나사산(나사산 홀을 나타내는 선)을 표시합니다(또는 숨깁니다).
뷰를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음, 나사산 보이기(또는 나사산 숨기기)를 선택합니다.
staging: document named rel-1.76
스케치 표시는 판금 전개도의 도면 뷰에서 플랫 패턴 스케치를 쉽게 보여 줍니다.

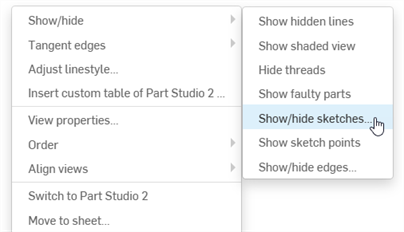

파트 뷰에 대해 이 명령은 파트 스튜디오 내에서 선택한 스케치를 표시하거나 숨깁니다. 뷰를 선택한 다음, 마우스 오른쪽 버튼으로 클릭하고 스케치 보이기를 선택합니다. 스케치 보이기/숨기기 대화상자가 열리면, 메뉴에서 스케치를 선택합니다. 둘 이상의 스케치를 선택할 수 있습니다. 이 대화상자에는 파트가 모델링된 파트 스튜디오 내의 모든 스케치가 표시됩니다. 각 뷰에 대해 동일한 도면 스케치를 선택하면 각 뷰의 관점에서 스케치가 표시됩니다.
스케치를 숨기려면 스케치 보이기/숨기기 대화상자를 다시 열고, 스케치(들)를 클릭해서 선택 취소하십시오.
조립품 뷰의 경우 이 명령은 조립품 내에서 선택한 스케치를 표시하거나 숨깁니다. 스케치는 먼저 조립품에 삽입해야 합니다.뷰를 선택한 다음 마우스 오른쪽 버튼을 클릭하고 스케치 표시 을 선택합니다.조립품에 삽입된 스케치는 도면에 표시됩니다.
뷰에 대해 표시된 모든 스케치를 숨기려면 컨텍스트 메뉴를 열고 스케치 숨기기를 선택합니다.

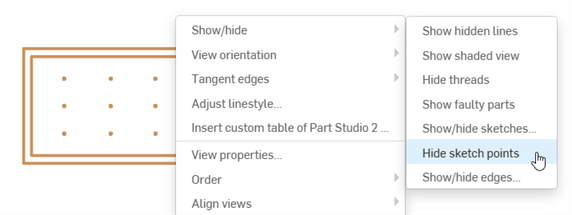

스케치에 특정 스케치 점이 포함된 경우, 도면에서 이들 점을 표시할 수 있습니다(또는 숨길 수 있음). 스케치 점을 표시하려면,
도면에서 스케치 점의 모양과 크기를 사용자 정의하려면 도면 속성 패널을 사용합니다. 구조 지오메트리 탭.
도면의 모서리를 표시하거나 숨깁니다. 이 기능은 모든 도면 뷰에서 사용할 수 있습니다.

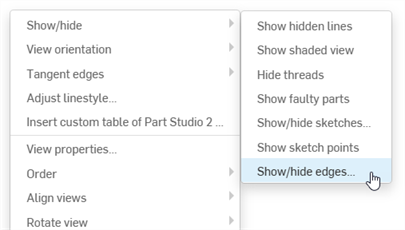

뷰를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음, 컨텍스트 메뉴(왼쪽 참조)에서 모서리 표시/숨기기를 선택합니다. 모서리 표시/숨기기 대화상자가 열립니다(오른쪽 참조).
뷰에서 숨기려는 모든 모서리를 선택합니다. 모서리가 더 두꺼워지고 회색으로 바뀌면서 숨김으로 표기되었음을 나타냅니다. 표시할 모서리를 정의하는 데 도움이 되도록 은선도 회색으로 표시됩니다. 실수를 한 경우, 해당 모서리를 다시 한 번 클릭하면 되돌아갑니다(즉, 표시된 상태로 유지). 대화상자에서 녹색 체크마크를 클릭합니다. 숨김으로 표기된 모든 모서리가 뷰에서 숨겨집니다.
은선을 표시하려면 이 프로세스를 반대로 실시하십시오. 뷰를 선택하고 마우스 오른쪽 버튼을 클릭한 다음, 컨텍스트 메뉴에서 모서리 표시/숨기기를 선택하고 표시하려는 은선(회색)을 선택합니다. 그런 다음, 대화상자에서 녹색 체크마크를 클릭하십시오.
어셈블리 도면 뷰에 삽입된 결함 있는 파트를 표시하거나 숨깁니다. 결함 있는 파트는 기본적으로 파트 도면에 표시되지만, 어셈블리 도면에는 기본적으로 숨겨집니다. 이들 파트를 음영처리하면 성능에 영향을 줄 수 있습니다. 어셈블리 도면 뷰에서 결함 있는 파트를 표시하려면:
뷰를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음, 컨텍스트 메뉴에서 표시/숨기기 > 결함 있는 파트 표시를 선택합니다.
결함 있는 파트를 다시 숨기려면 뷰를 선택하고 마우스 오른쪽 버튼을 클릭한 다음, 결함 있는 파트 표시/숨기기를 선택합니다.
도면의 자동 중심표식을 표시하거나 숨깁니다. 이 기능은 자동 중심표식을 포함한 모든 도면에서 사용할 수 있습니다.
뷰를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음, 컨텍스트 메뉴에서 표시/숨기기 > 자동 중심표식 숨기기를 선택합니다(아래 참조).
중심표식을 다시 표시하려면 컨텍스트 메뉴를 열고 표시/숨기기 > 자동 중심표식 표시를 선택합니다.
단면도에서 스케치를 삽입하려면:
여기서 삽입할 스케치(들)을 클릭합니다.
단면도에서 스케치를 제거하려면 단면도를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 스케치 표시/숨기기...를 선택합니다(1단계 참조).
오프셋 절단선을 표시하거나 숨깁니다.
뷰를 선택한 다음, 마우스 오른쪽 버튼으로 클릭하고 오프셋 절단선 보이기를 선택합니다.
펼쳐진 금속 판재의 뷰에 대해 벤드 노트를 표시하거나 숨깁니다.
뷰를 선택한 다음, 마우스 오른쪽 버튼으로 클릭하고 벤드 노트 숨기기(또는 보이기)를 선택합니다.
파트가 교차하는 위치의 가장 모서리(파트가 교차하는 부분에 그려진 곡선)를 표시하거나 숨기려면 뷰를 선택한 다음, 가상 모서리 보이기(또는 숨기기)를 선택합니다. 이 명령은 성능을 개선하기 위해 기본적으로 새로운 모든 뷰에 대해 숨기기로 지정됩니다. 파트가 서로 교차하거나 교차하는 모서리/면의 부분이 뷰에서 숨김(또는 표시)으로 잘못 식별되었기 때문에 파트가 20개가 넘는 어셈블리 뷰가 올바로 표시되지 않는 경우, 파트 교차점 표시를 켜기로 전환합니다.
가상 모서리(파트가 교차하는 부분에 그려진 곡선)의 표시를 전환하는 기능 이외에 이 명령은 교차점이 포함되어 특정 보기 방향에서 부분적으로 가려지기 때문에 보기에서 완전히 생략된 파트의 가시성을 복원합니다.
선택한 파트(들)를 표시하거나 숨기려면 뷰를 선택한 다음, 파트 표시(또는 숨기기)를 선택합니다. 대화상자가 열립니다. 숨겨진 파트 필드에 초점을 둔 상태에서 숨기려는 뷰 내에 있는 파트를 선택합니다. 체크마크를 탭하여 수락하고 대화상자를 닫습니다. 예:
이 명령은 기본적으로 새로운 모든 뷰에 대해 표시로 설정합니다.
뷰를 선택한 다음, 마우스 오른쪽 버튼을 클릭하고 표시 상태 위로 마우스를 가져가 뷰에 대해 사용 가능한 표시 상태 목록을 나타냅니다. 모든 상위 뷰에 대해 기본값은 '모두 표시'입니다. 모든 하위 뷰는 기본적으로 '상위 항목 따르기' 표시 상태로 설정됩니다. 단면 및 상세 뷰는 '상위 항목 따르기' 표시 상태만 갖습니다.
도면을 생성한 후 표시 상태를 작성한 경우, 해당 표시 상태를 이용할 도면을 업데이트하십시오. 어셈블리에서 표시 상태를 삭제한 경우, 도면 업데이트 시 오류 메시지가 표시됩니다.
표시 상태를 해결하지 못했습니다.
삭제된 표시 상태를 사용한 모든 뷰는 비어 있으나, 도면에는 그대로 유지됩니다. 삭제된 표시 상태의 이름은 더 이상 컨텍스트 메뉴에 나타나지 않습니다.
뷰를 선택한 다음, 마우스 오른쪽 버튼을 클릭하고 분해/위치 위로 마우스를 가져가면 뷰에 대해 사용 가능한 분해 또는 위치 상태 목록이 표시됩니다. 이 중 하나를 선택합니다.
도면을 생성한 후 분해도를 작성한 경우, 분해를 이용할 도면을 업데이트하십시오. 어셈블리에서 분해도를 삭제한 경우, 도면 업데이트 시 오류 메시지가 표시됩니다.
분해도를 처리하지 못했습니다.
분해 단계 간에 분해 트리에서 롤백 바를 이동해소 도면 뷰에 영향을 주지 않습니다. 도면 뷰에는 분해 뷰의 모든 분해 단계가 반영됩니다.
분해 보기는 iOS에서 보기 전용으로 사용할 수 있습니다.
도면에서 독립적으로 배치하기 위해 다른 보기에서 파생된 보기의 자동화 정렬의 연결을 끊으려면 하위 뷰를 선택하고 마우스 오른쪽 버튼을 클릭한 다음, 상위 항목을 포함한 정렬 숨기기를 선택합니다.
정렬을 제외하고 보고 있을 때는, 보기의 하위 항목에 대한 정렬을 깨지 않습니다. 보기가 하위 항목인 경우(또는 정렬이 없는 경우), 보기를 회전할 수 없게 됩니다.
Select the broken-out section, crop, or auxiliary view, right-click and select Edit section, Edit crop, or Edit auxiliary view. For section and crop views, use the dialog that opens to edit the spline/circle/polygon. Add spline points, drag the shape into a new size or location, or change other specifications. For auxiliary views, use the dialog to provide a label, alter the originating view edge, flip the view, or turn on/off view plane visibility.

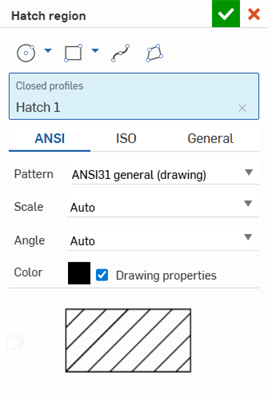

단면도 또는 단면도 구분을 선택하고 마우스 오른쪽 버튼을 클릭해서 해치 편집을 선택합니다. 해치 편집 대화상자가 열립니다. 도면의 해치 영역을 클릭하면 대화상자에 해치 유형(ANSI, ISO 또는 일반), 패턴, 축척, 각도, 색상을 조정할 수 있는 일련의 옵션이 열립니다.
Select a section or crop view, right-click and select Remove section (or Remove crop) to remove the broken-out section or crop view and leave the spline/circle/polygon for reference. To remove the boundary, click to highlight it, then either press Delete, or right-click and select Delete.
뷰 속성을 참조하십시오.
선택한 뷰의 방향을 변경합니다. 뷰를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 뷰 방향을 선택합니다. 현재 뷰 방향이 메뉴에서 회색으로 표시됩니다.
이러한 명령은 뷰 속성 대화상자를 통해서도 사용할 수 있습니다.
회전된 뷰에 대해 선택한 직선 모서리를 따라 수직 또는 수평으로 정렬을 선택할 수 있습니다. 해당 명령은 뷰 컨텍스트 메뉴에서 확인할 수 있습니다.
커서가 선택 커서로 바뀝니다.
뷰가 정렬되고 명령 모드가 종료됩니다.
노트 그룹화를 참조하십시오.
.
