도면을 마우스 오른쪽 버튼으로 클릭하고 '도면 속성'을 선택합니다.
도면 속성 패널에 액세스할 수 있는 아이콘은 도면 영역의 오른쪽에 있습니다. 아이콘을 클릭하여 패널을 열고 다시 클릭하여 패널을 닫습니다. 이러한 설정을 사용하여 도면의 기본값을 정의할 수 있습니다. 개별 도면 엔티티는 개별적으로 변경할 수 있지만 이러한 설정은 기본적으로 도면의 모든 엔티티에 적용됩니다. 도면 속성을 원하는 대로 설정하고 나면 도면과 해당 설정을 템플릿으로 저장할 수 있습니다. 템플릿 생성에 대한 자세한 내용은 맞춤형 도면 템플릿을 참조하십시오.
속성 패널 열기

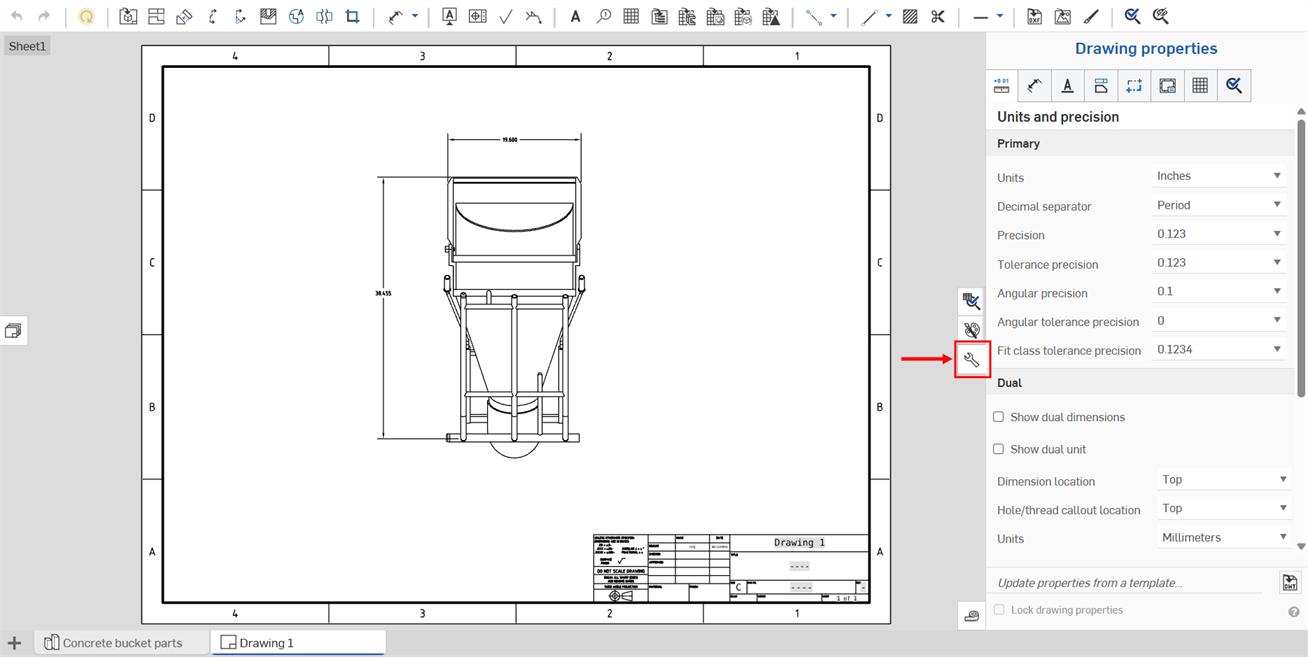

아래 그림은 도면 창의 오른쪽 아래에 있는 아이콘을 빨간색 윤곽선으로 보여줍니다.
속성 패널에는 여러 개의 탭이 포함되어 있으며, 각각에 대한 설명은 아래에 나와 있습니다.
도면 속성 패널 상단에서 단위 및 정밀도로 라벨이 지정된 첫 번째 아이콘을 클릭해서 도면의 단위와 정밀도를 편집합니다.
도면의 기본 단위를 정의합니다. 다음의 형식을 편집합니다:
- 단위 - 도면의 기본 단위. 인치, 인치 분수, 밀리미터, 피트와 인치 중에서 선택합니다.
- 소수점 구분 기호 - 소수점 구분 기호를 사용하기 위한 기본 문자. 쉼표와 점 중에서 선택하십시오.
- 정밀도 - 속성 플라이아웃에 나열된 것을 제외한 모든 수치의 정밀도. 0에서 최대 소수점 6자리까지 또는 분수의 경우 0에서 1/256 사이의 값을 선택할 수 있습니다.
- 공차 정밀도 - 기하 공차의 정밀도. 0에서 최대 소수점 6자리까지 또는 분수의 경우 0에서 1/256 사이의 값을 선택할 수 있습니다.
- 각도 정밀도 - 각도 측정의 정밀도. 0에서 최대 소수점 6자리 사이에서 선택하십시오.
- 각도 공차 정밀도 - 각도의 공차 정밀도. 0에서 최대 소수점 6자리 사이에서 선택하십시오.
도면에 이중 치수 및/또는 이중 단위를 표시할지 여부를 지정합니다. 뷰에 대한 참조에 치수 위치를 비롯하여 단위 유형, 소수 자리 정밀도, 공차 정밀도를 지정할 수 있습니다.
- 기본 통합문서 단위를 비롯하여 지정도니 보조 단위로 모든 도면 치수를 표시하려면 이중 치수 표시를 선택합니다. 보조 치수를 기본 단위의 위 또는 아래에 표시할지를 지정합니다.
- 이중 치수의 단위를 표시하려면 이중 단위 표시를 선택합니다. 그렇지 않으면 측정 단위 없이 치수만 표시됩니다.
- 치수 위치 - 첫 번째 치수 위 또는 아래에 이중 치수를 배치할 위치를 지정합니다.
- 홀 설명선 위치 - 최초 치수의 위, 아래, 왼쪽, 오른쪽 중에서 홀 설명선 이중 치수를 배치할 위치를 선택합니다.
- 단위 - 이중 치수의 단위를 지정합니다. 이 목록에는 초기 치수 라벨에 대해 지정한 단위를 제외한 모든 측정 단위가 포함됩니다.
- 정밀도 - 이중 치수의 정밀도. 0에서 최대 소수점 6자리까지 또는 분수의 경우 0에서 1/256 사이의 값을 선택할 수 있습니다.
- 공차 정밀도 - 기하 공차의 정밀도. 0에서 최대 소수점 6자리까지 또는 분수의 경우 0에서 1/256 사이의 값을 선택할 수 있습니다.
이러한 설정을 사용하여 길이의 선행 및 후행 0의 서식을 지정합니다.
- 길이 선행 0 - 길이에 선행 0을 포함시키려면 선택합니다.
- 길이 후행 0 - 길이에 후행 0을 포함시키려면 선택합니다.
- 길이 공차 선행 0 - 공차에 대한 선행 0을 포함시키려면 선택합니다.
- 길이 공차 후행 0 - 공차에 대한 후행 0을 포함시키려면 선택합니다.
치수 메뉴에 액세스하려면 도면 속성 패널 아이콘 표시줄에서 두 번째 아이콘을 클릭합니다.
이 탭을 사용하여 도면의 글꼴, 텍스트 높이, 색상, 텍스트 정렬, 텍스트 간격, 형상 간격 등을 편집할 수 있습니다. 메뉴의 오른쪽에 있는 드롭다운 화살표를 클릭하고 옵션을 선택해서 각 옵션을 변경합니다.
- 글꼴 - 치수 텍스트에 대해 원하는 글꼴을 선택합니다.
- 텍스트 높이 - 치수 텍스트에 대해 원하는 크기를 선택합니다.
- 색상 - 도면 요소에 대한 색상을 편집하려면 도면 속성 패널에서 해당 색상 블록을 선택하여 색상 대화상자에 액세스합니다.
- 팔레트를 선택하여 색상을 선택하거나 16진수 또는 RGB 코드를 입력합니다. 믹서 패널을 사용해 일반 컬러 영역으로 드래그한 다음, 특정 16진수 또는 RGB 코드를 입력하십시오.
팔레트 또는 믹서 패널에서 사용자 지정 색상 아래에 있는 더하기 기호를 클릭하여 현재 지정된 색상값을 나중에 사용하기 위한 사용자 지정 색으로 저장할 수 있습니다.
- 화살표 머리 길이 - 치수의 화살표 머리 크기를 변경합니다. 화살표 머리 길이는 0.004인치 ~ 393.7인치 범위의 아무 값이나 될 수 있습니다.
- 화살표 머리 유형 - 화살표 머리 없음, 채워지거나 채워지지 않은 화살표 머리, 개방 화살표 머리, 불투명 마크 또는 채워진 점 중에서 선택합니다.
- Text justification - Change the justification of all the Note and Hole/thread callout text in the drawing. Choose from Left, Center, Right, or Auto alignment.
- 밑줄 재정의 치수 - 현재 모든 재정의 치수에서 밑줄 형식을 제거하려면 이 확인란의 선택을 취소합니다.
이 탭을 사용하여 도면의 텍스트 맞춤, 텍스트 간격, 형상 간격, 확장 파트 선을 편집하고 모든 조그 치수의 각도를 45도로 고정할 수 있습니다.
- 텍스트 정렬 - 치수 텍스트를 치수선과 정렬할지, 도면 시트의 하단 모서리를 따라 수평으로 정렬할지를 지정합니다.
- 텍스트 간격 - 도면에서 텍스트 간격의 측정값을 설정합니다.
- 형상 간격 - 도면에서 형상 간격의 측정값을 설정합니다.
- 선을 지나 연장- 연장선이 테스트를 지나 얼만큼 확장하는지를 설정합니다.
- 모든 조그 치수의 각도를 45도로 고정 - 도면의 모든 조그 치수 각도를 45도로 고정시키려면 이 상자를 선택합니다.
도구 사용에 대한 자세한 내용은 치수, 챔퍼 치수를 참조하십시오.
이러한 속성을 사용하여 도면에서 챔퍼 치수의 스타일을 지정합니다. 다음을 지정할 수 있습니다.
- 45도 스타일 - 나타날 노트 또는 치수를 선택하십시오.
- 45도 콘텐츠 - 각도 x 길이; 길이 x 각도; 길이 x 길이
- 45도 이외 스타일 - 치수; 노트
- 비45도 콘텐츠 - 각도 x 길이; 길이 x 각도; 길이 x 길이
- 길이 정밀도 - 길이 값의 자릿수
- 각도 정밀도 - 각도 값의 자릿수
도면 세로좌표 치수 스타일을 변경합니다.
-
ANSI - 세로좌표 치수에서 지시선을 표시합니다.
-
ISO - 세로좌표 치수에서 지시선과 원점으로부터 증가하는 세로좌표 값을 연결하는 추가 화살표를 표시합니다.
새 도면을 만들 때 ANSI 또는 ISO 템플릿을 사용하는 경우, 각각 세로좌표 치수 스타일의 기본값이 ANSI 또는 ISO로 설정됩니다.
-
치수선 표시 - 원 또는 호 내에서 반지름 및 지름 치수 선을 표시합니다. 기본적으로 이 옵션은 ISO 템플릿으로 도면을 제작할 때 선택되어 있고, ANSI 템플릿으로 도면을 제작할 때는 선택이 취소되어 있습니다.
주석 속성에 액세스하려면 도면 속성 패널의 상단에서 3번째 아이콘을 클릭합니다. 여기서 도면 내에 포함된 각 주석의 글꼴, 텍스트 높이, 화살표 머리 길이 및 유형, 색상을 편집할 수 있습니다. 모든 주석의 기본값을 한꺼번에 입력하거나 노트, 설명선, 기준, 기하학 공차, 면 마감 기호, 용접 기호, 벤드 노트 및 홀 설명선(금속 판재용)을 별도로 편집할 수 있습니다.
각 도면 주석 요소의 속성은 유사하며 아래에 설명되어 있습니다. 주석 유형 고유의 속성은 이 섹션 다음에 오는 부제목 아래에 설명되어 있습니다.
- 글꼴 - 각 주석 유형에 대해 원하는 글꼴을 선택합니다.
- 텍스트 높이 - 각 주석 유형에 대해 원하는 크기를 선택합니다.
-
색상 - 주석 요소의 색상을 편집하려면 해당하는 색상 블록을 선택하여 색상 대화상자에 액세스합니다.
- 팔레트를 선택하여 색상을 선택하거나 16진수 또는 RGB 코드를 입력합니다. 믹서 패널을 사용해 일반 컬러 영역으로 드래그한 다음, 특정 16진수 또는 RGB 코드를 입력하십시오.
팔레트 또는 믹서 패널에서 사용자 지정 색상 아래에 있는 더하기 기호를 클릭하여 현재 지정된 색상값을 나중에 사용하기 위한 사용자 지정 색으로 저장할 수 있습니다.
글꼴, 텍스트 높이, 색상을 포함하여 모든 노트 속성의 기본값을 지정합니다.
또한 다음을 지정할 수 있습니다.
-
속성 자리 표시자 숨기기(----, 제목 상자 참조)
-
속성 배경 숨기기(기본적으로 회색, 제목 상자 참조)
기본적으로 내보낸 모든 도면에는 더 이상 도면 및 시트 속성 자리 표시자 (“----”)가 포함되지 않는다는 점을 유념하십시오.
글꼴, 테두리 모양, 색상을 포함하여 모든 플래그 노트의 기본값을 지정합니다.
글꼴, 텍스트 높이, 색상을 포함하여 공백에 배치되거나 형상에 첨부된 모든 설명선의 기본값을 지정합니다.
글꼴, 텍스트 높이, 기준 크기(삼각형 크기), 색상을 포함하여 모든 기준 속성의 기본값을 지정합니다.
글꼴, 텍스트 높이, 색상을 포함하여 모든 기하 공차의 기본값을 지정합니다.
글꼴, 텍스트 높이, 색상을 포함하여 모든 면 마감 기호의 기본값을 지정합니다.
주석 메뉴의 하단에서 용접 기호의 표준을 변경합니다. 이 메뉴는 도면에 사용되는 용접 기호의 기본 표준을 변경합니다. 이 표준은 도면의 표준에서 분리되고, 해당 도면을 변경하지 않습니다. 예를 들어, ANSI 표준 도면의 경우 이 설정을 변경하고 도면에서 모든 ISO 용접 기호를 사용할 수 있습니다.
글꼴, 텍스트 높이, 색상을 포함하여 금속 판재 뷰에 연결된 벤드 노트의 서식을 변경합니다. 벤드 노트는 Part Studio에서 지정한 벤드 사양으로부터 도면에 적용됩니다.
글꼴, 텍스트 높이, 색상을 포함하여 금속 판재 뷰에 연결된 홀 설명선의 서식을 변경합니다. 홀 설명선은 홀 설명선 도구 의 치수 드롭다운 메뉴를 통해 금속 판재 패턴의 도면에 적용됩니다.

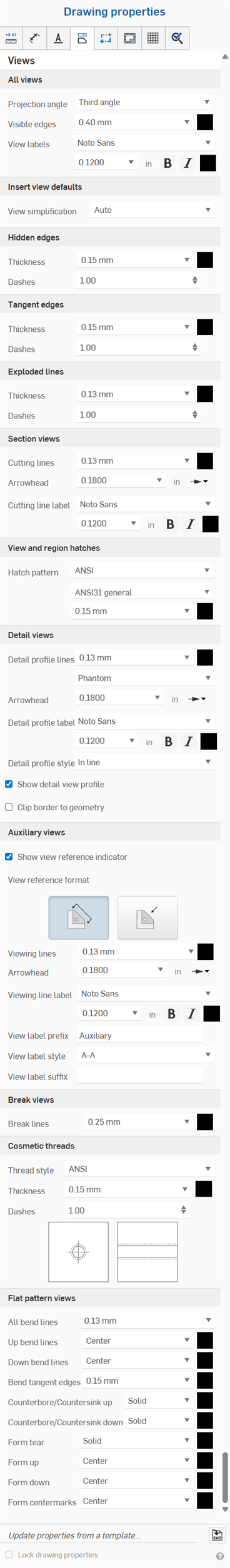

뷰 메뉴에 액세스하려면 도면 속성 패널의 상단에서 4번째 아이콘을 클릭합니다. 이 메뉴에서 도면의 투사각을 비롯하여 도면에서 보이는 모서리, 접선 모서리, 은선, 절단선, 화살표 머리, 뷰 라벨 등의 색상과 두께를 편집할 수 있습니다.
각 도면 뷰의 속성은 유사하며 아래에 설명되어 있습니다. 뷰 유형 고유의 속성은 이 섹션 다음에 오는 부제목 아래에 설명되어 있습니다.
- 선 - 선 스타일, 두께 및 색상을 선택합니다.
- 화살촉 - 화살촉 크기와 스타일을 선택합니다.
- 레이블 - 글꼴, 글꼴 크기, 서식 및 색상을 선택합니다.
- 색상 - 주석 요소의 색상을 편집하려면 해당하는 색상 블록을 선택하여 색상 대화상자에 액세스합니다.
- 팔레트를 선택하여 색상을 선택하거나 16진수 또는 RGB 코드를 입력합니다. 믹서 패널을 사용해 일반 컬러 영역으로 드래그한 다음, 특정 16진수 또는 RGB 코드를 입력하십시오.
팔레트 또는 믹서 패널에서 사용자 지정 색상 아래에 있는 더하기 기호를 클릭하여 현재 지정된 색상값을 나중에 사용하기 위한 사용자 지정 색으로 저장할 수 있습니다.
여기서 모든 뷰 유형에 대한 기본값을 지정합니다: 단면도, 상세도, 갈라서 보기, 평면 패턴 뷰:
- 투사각 - 사용할 투사를 지정합니다.
- 보이는 모서리 - 보이는 모서리를 나타내는 선의 두께와 색상을 지정합니다.
- 뷰 라벨 - 모든 뷰 라벨의 글꼴, 크기, 글꼴 처리 및 색상을 지정합니다.
피처가 숨겨지는 한도를 설정해서 도면에 표시되는 형상을 간소화합니다. 이 설정은 새로 삽입한 뷰에만 영향을 줍니다.
-
없음 - 간소화 설정이 적용되지 않습니다.
자동 - 기본값입니다.파트의 형상을 기반으로 최상의 뷰 단순화 설정을 찾고 해당 설정을 자동으로 사용하여 파트 또는 어셈블리를 표시합니다.
-
절대 - 해당 값보다 작은 피처가 뷰 내에서 간소화됨을 나타내기 위해 도면의 길이 단위에 숫자를 입력합니다. 전체 파트가 한도값보다 작을 경우, 해당 파트가 뷰에서 누락됩니다. 이는 도면 용도에 필요하지 않은 과도한 세부사항을 제거할 때 유용합니다(예를 들어 매우 작은 피처 또는 구성요소가 다수 존재할 때).
-
스튜디오에 대한 비율 - 피처가 뷰 내에서 간소화되는 기준 미만의 Part Studio 또는 어셈블리 크기 비율을 입력합니다. 전체 파트가 한도값보다 작을 경우, 해당 파트가 뷰에서 누락됩니다. 이는 도면 용도에 필요하지 않은 과도한 세부사항을 제거할 때 유용합니다(예를 들어 매우 작은 피처 또는 구성요소가 다수 존재할 때).
-
파트에 대한 비율 - 피처가 뷰 내에서 간소화되는 기준 미만의 파트 크기 비율을 입력합니다. 이 설정은 뷰에서 파트를 보존하면서 해당 파트 내의 세부사항을 간소화히기 위한 것입니다. 설명선 배치와 같이 세부 작업을 용이하게 하기 위해 모든 파트를 나타내려고 할 때 유용합니다.
은선을 나타내는 선의 두께와 컬러를 비롯하여 대시 간격을 지정합니다.
접선 모서리를 나타내는 선의 두께와 컬러를 비롯하여 대시 간격을 지정합니다.
분해도의 분해선 두께와 컬러를 비롯하여 대시 간격을 지정합니다.

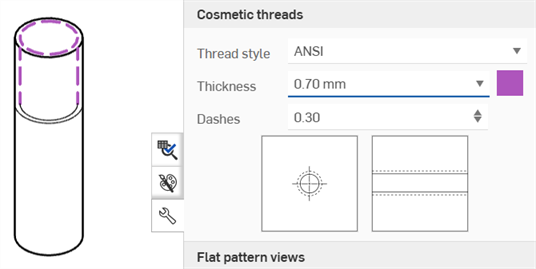

여기서 다음의 기본값을 지정합니다.
- 해치 패턴 - 해치 마크의 기본 유형 및 패턴을 지정합니다.
- 해치 - 해치 마크의 기본 선 크기와 색상을 지정합니다.
- 절단선 - 절단선의 기본 선 크기와 색상을 지정합니다.
- 화살표 머리 - 기본 크기 및 화살표 머리 유형(채워짐, 채워지지 않음 또는 개방)을 지정합니다.
- 절단선 라벨 - 모든 절단선 라벨의 글꼴, 크기, 글꼴 처리 및 색상을 지정합니다.
여기서 다음의 세부사항을 지정합니다.
- Detail profile lines - Specify the default line size, color, and style (Phantom, Dashed, or Solid) of the detail profile lines.
- 화살표 머리 - 기본 크기 및 화살표 머리 유형(채워짐, 채워지지 않음 또는 개방)을 지정합니다.
- Detail profile label - Specify the font, font size, style, and color of all detail profile labels.
- Detail profile style - Select In line, Connected, or Leader.
- Detail view profile - Deselect the check box to remove the outline surrounding the Detail view.
여기서 다음의 세부사항을 지정합니다.
- 뷰 참조 표시기 보이기 - 뷰 참조 표시기를 표시하거나/숨깁니다.
- 뷰 참조 형식 - 형식 이미지를 클릭하여 선 스타일 및 화살표 스타일 간에 뷰 참조 표시기 형식을 전환합니다.
- 뷰 선 - 기본 뷰 참조 표시기 선 두께와 색상을 지정합니다.
- 화살표 머리 - 기본 크기 및 화살표 머리 유형(채워짐, 채워지지 않음 또는 개방)을 지정합니다.
- 뷰 선 라벨 - 모든 뷰 선 라벨의 글꼴, 크기, 글꼴 처리 및 색상을 지정합니다.
- 뷰 라벨 접두어 - 뷰 라벨 앞에 표시할 접두어를 입력합니다.
- 뷰 라벨 스타일 - A-A에서 A 중에서 선택합니다.
- 뷰 라벨 접미어 - 뷰 라벨 뒤에 표시할 접미어를 입력합니다.
또한 보조 투상도 화살표 스타일을 기준점으로 사용해서 치수 또는 선간 각도 치수를 생성할 수 있습니다. 보조 투상도가 생성되면 속성 패널 > 뷰 > 보조 투상도를 열고 뷰 참조 형식으로 화살표 스타일을 선택합니다. 그런 다음, 치수 도구를 사용해 각도 치수를 생성할 수 있습니다.
파단선의 기본 선 두께와 색상을 지정합니다.
금속 판재 패턴에 대한 도면의 경우, 모든 벤드 선의 기본 선 두께와 위쪽 벤드 선 및 아래쪽 벤드 선의 색상을 지정합니다.
보조선 형상 메뉴에 액세스하려면 도면 속성 패널의 상단에서 5번째 아이콘을 클릭합니다. 이 메뉴에서 도면 중심선 및 센터마크의 색상과 두께를 비롯하여 도면 가상 샤프의 스타일, 색상, 두께를 편집할 수 있습니다. Part Studio 스케치 섹션을 사용하여 도면으로 불러온 스케치의 형식을 편집합니다.
- 도면에 생성됨 - 도면에서 생성한 보조선 형상의 기본값을 지정합니다.
- 가상 샤프 - 아래 표시된 대로 모든 가상 샤프에 대한 시각적 처리를 각각 센터마크 또는 모서리 확장으로 지정합니다.
- 스케치 형상 - 도면에 추가된 모든 스케치에 대한 기본 선 크기와 색상을 지정합니다.
- 가상 샤프 - 아래 표시된 대로 모든 가상 샤프에 대한 시각적 처리를 각각 센터마크 또는 모서리 확장으로 지정합니다.
- Part Studio 스케치 - Part Studio 스케치로 가져온 형상의 기본값을 지정합니다.
-
센터마크 - 자동 또는 수동 중심표시의 경우 기본 선 색상 및 두께, 마크 크기, 간격 크기, 선 연장 여부를 지정합니다. 원형 센터마크의 경우 볼트 원, 방사형 선 및/또는 패턴 중심마크를 표시할지 여부를 지정합니다.
-
자동 또는 수동 중심표식 선의 길이를 변경하려면 연장선을 활성화합니다. 중심표식 선 위로 마우스를 가져가면 각 선의 끝에 그립점이 표시됩니다. 그립점 중 하나를 클릭해서 바깥 또는 안쪽으로 드래그하여 새 위치에 놓습니다. 모든 선이 동시에 움직입니다. 한 선을 개별적으로 움직이려면 Shift를 누른 다음, 드래그해서 놓습니다.
-
자동 또는 수동 중심표식 그립 점을 모서리 위로 드래그하면 스냅 표인트가 빨간색 다이아몬드로 표시되므로 이 스냅 포인트 위치에 중심 표식 연장선을 놓을 수 있습니다(아래 이미지 참조). 스냅 포인트는 모든 중심표식 연장선이 동시에 이동할 때만 표시됩니다. Shift를 누른 상태로 그립 점을 드래그해서 단일 연장선을 이동할 때는 표시되지 않습니다.
-
- 중심선 - 기본 선 크기와 컬러를 비롯하여 대시의 간격을 지정합니다.
형식 메뉴에 액세스하려면 도면 속성 패널의 상단에서 6번째 아이콘을 클릭합니다. 이 메뉴는 도면의 경계 프레임, 경계 영역 및 타이틀 블록에서 개체 선택을 활성화/비활성화합니다. 새 도면의 기본값은 잠김이기 때문에 타이틀 블록, 경계 또는 경계 영역에서 개체를 즉시 선택할 수 없습니다.
도면에 이 속성이 처음에 잠금 해제로 설정되어 있어야 합니다(사용자가 타이틀 블록 또는 경계에서 개체를 선택할 수 있음).
필드 값이 변경되면, 타이틀 블록이 잠길 때 해당 타이틀 블록의 내용이 업데이트됩니다.
요소를 타이틀 블록, 경계 또는 경계 영역으로 이동하고 형식이 잠긴 경우, 해당 요소를 편집하려면 다시 도면으로 이동해야 합니다.
- 잠김 - 타이틀 블록을 잠그거나 잠금을 해제하여 편집을 금지 또는 허용합니다.
- 경계 프레임 - 도면 내부 경계의 색상과 두께를 지정합니다.
- 경계 영역 - 도면 경계 영역 내에 있는 라벨의 색상과 두께를 지정합니다.
- 타이틀 블록 - 선 색상과 타이틀 블록의 내용, 선의 두께를 지정합니다.
타이틀 블록 및 경계에서 회색으로 된 요소는 통합문서 데이터 또는 속성에서 해당 값을 상속합니다. 그러나 해당 요소의 컨텍스트 메뉴에 액세스하려면 요소를 마우스 오른쪽 버튼으로 클릭합니다. 요소를 편집하려면 노트 편집을 선택합니다. 필드 위로 마우스를 가져가면(또는 클릭) 해당하는 속성을 확인할 수 있습니다. 필드(속성)를 삭제하고 원하는 경우 사용자 본인의 텍스트를 삽입할 수 있습니다. 다른 속성을 삽입하려면 노트 편집 상자에서 도면 속성 삽입 아이콘을 사용하십시오.
테이블 메뉴에 액세스하려면 도면 속성 패널 상단에서 두 번째부터 마지막 아이콘을 클릭합니다. BOM(Bill of Material) 테이블을 비롯하여 홀 테이블과 같이 도면에서 작성한 다른 모든 테이블을 변경할 수 있습니다.
- 모든 테이블 - 다음을 포함하여 모든 테이블의 기본값을 지정합니다.
- 수평 패딩 - 테이블 셀에 대한 기본 수평 두께 값을 지정합니다. 기본값은 0.06인치입니다.
- 수직 패딩 - 테이블 셀에 대한 기본 수직 두께 값을 지정합니다. 기본값은 0.06인치입니다.
- BOM 테이블 - 다음을 포함하여 BOM 테이블의 기본값을 지정합니다.
- 선 두께 - 선의 기본 두께를 지정합니다.
- 글꼴 - 기본 글꼴 유형을 지정합니다.
- 헤더 행 텍스트 - 헤더 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다.
- 내용 행 텍스트 - 내용 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다.
- 사용자 지정 테이블 - 다음을 포함하여 사용자 지정 테이블의 기본값을 지정합니다.
- 선 두께 - 선의 기본 두께를 지정합니다.
- 글꼴 - 기본 글꼴 유형을 지정합니다.
- 헤더 행 텍스트 - 헤더 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다.
- 내용 행 텍스트 - 내용 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다.
- 용접구조물 테이블 - 다음을 포함하여 용접구조물 테이블 기본값을 지정합니다.
- 선 두께 - 선의 기본 두께를 지정합니다.
- 글꼴 - 기본 글꼴 유형을 지정합니다.
- 헤더 행 텍스트 - 헤더 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다.
- 내용 행 텍스트 - 내용 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다.
- 홀 테이블 - 다음을 포함하여 홀 테이블의 기본값을 지정합니다.
- 선 두께 - 선의 기본 두께를 지정합니다.
- 글꼴 - 기본 글꼴 유형을 지정합니다.
- 헤더 행 텍스트 - 헤더 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다.
- 내용 행 텍스트 - 내용 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다.
- 표시기 스타일 - ANSI 또는 ISO 중에서 홀 표시기에 대한 표준을 선택합니다.
- 표시기 화살표 머리 - 표시기 화살표 머리의 크기를 입력하거나 선택합니다.
- 표시기 선 - 선의 두께 및 색상을 지정합니다.
- 태그 - 글꼴, 크기, 서식 지정(굵게, 기울임꼴 또는 없음), 색상 등 홀 태그의 텍스트 특성을 지정합니다.
- 리비전 테이블 - 다음을 포함하여 리비전 테이블의 기본값을 지정합니다.
- 선 두께 - 선의 기본 두께를 지정합니다.
- 글꼴 - 기본 글꼴 유형을 지정합니다.
- 타이틀 행 텍스트 - 테이블 타이틀 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다.
- 헤더 행 텍스트 - 테이블 헤더 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다.
- 내용 행 텍스트 - 테이블 내용 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다.
- 리비전 설명선 - 설명선의 기본 형상, 문자 수, 글꼴, 크기, 색 및 처리를 지정합니다.
- 테이블 - 다음을 포함하여 도면에서 생성한 테이블의 기본값을 지정합니다.
- 선 두께 - 선의 기본 두께를 지정합니다.
- 글꼴 - 기본 글꼴 유형을 지정합니다.
- 타이틀 행 텍스트 - 테이블 타이틀 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다(해당하는 경우).
- 헤더 행 텍스트 - 테이블 헤더 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다(해당하는 경우).
- 내용 행 텍스트 - 테이블 내용 행의 기본 글꼴 크기, 글꼴 처리 및 색을 지정합니다.
셀의 빈 영역을 클릭해 셀 편집 패널을 열어서 테이블 속성과 별도로 테이블의 셀을 편집할 수 있습니다
테이블 안의 텍스트를 두 번 클릭해서 테이블 속성과 별도로 셀의 텍스트를 편집합니다.
검사 아이템 메뉴에 액세스하려면 도면 속성 패널의 상단에서 마지막 아이콘을 클릭합니다. 도면에 추가한 검사 아이템의 모양을 변경할 수 있습니다.
- 아이템 구문 분석 - 검사 아이템 구문 분석에 대한 기본 동작을 지정합니다. 매개변수(기본값)는 홀 설명선과 챔퍼 치수를 별도의 매개변수로 분리하고(아래 왼쪽의 예 참조), 행은 홀 설명선과 챔퍼 치수를 단일 행으로 통합합니다(아래 오른쪽의 예 참조). 검사 아이템을 추가하면 다음의 선택 항목에 따라 행 또는 매개변수가 강조 표시됩니다.
- 글꼴 - 검사 아이템의 기본 글꼴 유형을 지정합니다.
- 텍스트 - 검사 아이템의 일부로 표시되는 텍스트의 크기 및 처리를 지정합니다.
- 경계 모양 - 검사 아이템에 대해 원하는 형상을 선택합니다.
- 경계 크기 - 검사 아이템 형상에 대해 원하는 크기를 선택합니다.
- 경계 색상 - 검사 아이템의 색상을 선택합니다.
- 솔리드 채우기 - 솔리드 검사 아이템을 나타내려면 상자를 선택하고, 색상을 선택합니다.
- 콜아웃 제외 - 기본적으로 자동 검사 항목을 사용하는 경우 콜아웃을 생성할 때 검사 항목 번호가 콜아웃에 지정됩니다. 검사 아이템 번호가 할당되지 않도록 설명선을 제외하려면 이 확인란을 선택합니다.
매개변수와 행 조합을 사용할 수 있습니다. 예를 들어 기본 아이템 구문 분석 > 매개변수 설정을 사용하여 두 개 검사 아이템을 두 챔퍼 치수 매개변수에 추가한 다음, 아이템 구문 분석을 행으로 전환하고 세 번째 검사 아이템을 챔퍼 치수 행에 추가합니다.
Onshape에서는 도면 속성 패널(아래에 빨간색으로 표시)의 하단에 있는 피처를 사용해 이미 생성한 도면 템플릿을 가져와서 도면의 속성을 변경할 수 있습니다. 또는 도면 속성 잠금 확인란을 사용해 실수로 편집하지 못하게 설정할 수 있습니다.
기존의 Onshape 도면 템플릿에서 속성을 업데이트하려면 도면 속성 패널을 엽니다.
템플릿에서 속성 업데이트... 오른쪽에 있는 DWT 선택 아이콘 을 클릭해서 DWT 선택 대화상자를 엽니다.
현재 통합문서에서 DWT를 선택하려면
- 대화상자 맨 위에 있는 을 클릭합니다.
- 파일 검색 표시줄에 입력해서 파일을 찾거나 아래 목록에서 하나를 선택합니다.
- 데스크톱에서 DWT를 가져오려면 대화상자 하단에 있는 가져오기를 클릭하고 가져오려는 파일을 선택한 다음, 열기를 클릭합니다.
아래와 같이 다른 통합문서 아래에서 대화상자의 맨 위에 있는 3개의 아이콘을 사용합니다.
릴리스된 항목 보기 - 선택할 수 있는 릴리스된 모든 항목을 열거하려면 릴리스된 항목 보기 아이콘을 클릭합니다.
버전 생성 - 버전 생성 대화상자를 열려면 버전 생성 아이콘을 클릭합니다.
버전의 이름 및/또는 설명을 조정하고 생성을 클릭하여 버전을 만들거나, 버전 생성 및 속성 편집을 클릭하여 속성 대화상자를 엽니다.
버전의 속성을 조정하고 적용을 클릭하여 변경 내용을 적용하거나, 저장을 클릭하여 변경 내용을 적용한 후 속성 대화상자를 닫습니다.
변경 내용을 적용하지 않고 속성 대화상자를 닫으려면 닫기를 클릭합니다.
버전 그래프 - 버전 그래프 아이콘을 클릭해서 버전 그래프에서 통합문서의 여러 버전을 선택할 수 있습니다.

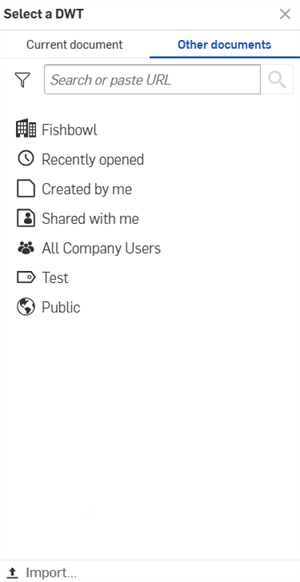

다른 통합문서에서 DWT를 선택하려면
- 대화상자 맨 위에 있는 을 클릭합니다.
- 검색 표시줄을 사용하거나 아래 옵션 중 하나를 클릭하여 Onshape의 다른 통합문서에서 DWT를 선택합니다.
내 Onshape- 사용자의 Onshape에 있는 통합문서에서 DWT를 선택합니다.
최근에 연 통합문서 - 최근에 연 통합문서에서 DWT를 선택합니다.
내가 만든 문서 - 사용자가 작성한 통합문서에서 DWT를 선택합니다.
공유된 문서 - 사용자와 공유된 통합문서에서 DWT를 선택합니다.
- 데스크톱에서 DWT를 가져오려면 대화상자 하단에 있는 가져오기...를 클릭하고 가져오려는 파일을 선택한 다음, 열기를 클릭합니다.
도면 템플릿을 가져온 후, 속성이 자동으로 업데이트됩니다.
페인터 서식 지정을 사용하여 한 치수 또는 주석의 형식을 추가 치수 또는 주석에 적용합니다.
