표시 상태

그래픽 영역에 이미 나타나 있는 원하는 표시로 시작하여 툴바에서 표시 상태 아이콘을 클릭하거나 아이콘을 먼저 클릭하여 대화상자를 열 수 있습니다. 디스플레이에 표시되지 않으려는 파트 또는 메이트를 숨기십시오(또는 나타나게 할 파트 또는 메이트를 표시하도록 설정).

1. 을 클릭하십시오.

2. 특정 뷰에 맞게 어셈블리에서 파트 및/또는 메이트를 숨기거나 표시합니다. 특정 파트 또는 하위 어셈블리에 대해 컨텍스트 메뉴에서 숨기기 또는 표시 명령을 사용하십시오.

   파트 또는 메이트를 선택하고 부품 목록에서 해당 항목 또는 항목 이름을 마우스 오른쪽 버튼으로 클릭한 다음, 숨기기(또는 표시)를 선택합니다. 또는 부품 목록에서 항목 이름 위로 마우스를 가져간 다음, 아이콘을 클릭하여 를 숨기거나 표시합니다.

3. 표시의 이름을 입력합니다.
4. 을 클릭하여 표시 상태를 추가합니다.
5. 표시 상태를 더 만들려면 반복합니다.

표시 상태를 생성한 다음, 메이트 또는 메이트 커넥터와 함께 새로운 파트를 추가한 경우, 이전에 생성된 표시 상태에 명시적 메이트 커넥터가 기본적으로 나타나는 한편, 암시적 메이트 커넥터와 메이트는 기본적으로 숨겨집니다.

표시 상태 사용

이미 생성된 표시 상태를 사용하려면:

1. 을 클릭하십시오.
2. 드롭다운 메뉴에서 표시 상태를 선택합니다.



표시 상태 업데이트

이전에 숨겨진 파트를 표시하거나 이전에 표시된 파트를 숨기도록 표시 상태를 변경하려면:

1. 을 클릭하여 표시 상태 대화상자를 엽니다.
2. 원하는 표시 상태를 선택합니다.
3. 파트 목록에서 파트의 표시 여부를 조정합니다(숨기기/표시 아이콘을 클릭하거나 컨텍스트 메뉴를 사용하여 파트 파트의 표시 상태를 변경).
4. 표시 상태 대화상자에서 을 클릭하여 표시 상태 정의를 업데이트합니다.

표시 상태 이름 바꾸기

표시 상태 이름을 변경하려면:

1. 을 클릭하여 표시 상태 대화상자를 엽니다.
2. 드롭다운 메뉴에서 표시 상태를 선택합니다.
3. 을 클릭하십시오.
4. 새로운 표시 상태 이름을 입력합니다.
5. Enter 키를 누르거나 바깥쪽 공간을 클릭해서 변경 내용을 수락합니다.

표시 상태 이름을 성공적으로 변경했습니다.

표시 상태 제거

이전에 만든 표시 상태를 제거하려면:

1. 을 클릭하여 표시 상태 대화상자를 엽니다.
2. 드롭다운 메뉴에서 표시 상태를 선택합니다.
3. 을 클릭하십시오.

표시 상태가 목록에서 즉시 제거됩니다.

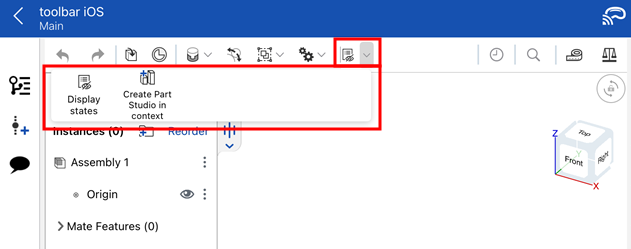

그래픽 영역에 이미 나타나 있는 원하는 표시로 시작하여 툴바에서 표시 상태 아이콘을 탭하거나 아이콘을 먼저 탭하여 대화상자를 열 수 있습니다. 디스플레이에 표시되지 않으려는 파트 또는 메이트를 숨기십시오(또는 나타나게 할 파트 또는 메이트를 표시하도록 설정).

1. 을 탭합니다.

2. 특정 뷰에 맞게 어셈블리에서 파트 및/또는 메이트를 숨기거나 표시합니다. 특정 파트 또는 하위 어셈블리에 대해 컨텍스트 메뉴에서 숨기기 또는 표시 명령을 사용하십시오.

   파트 또는 메이트를 선택하고 파트 목록에서 해당 항목 또는 항목 이름을 마우스 오른쪽 버튼으로 클릭한 다음, 숨기기(또는 표시)를 선택합니다. 또는 파트 목록에서 항목 이름 위로 마우스를 가져간 다음, 아이콘을 탭하여 를 숨기거나 표시합니다.

3. 표시의 이름을 입력합니다.
4. 을 탭하여 표시 상태를 추가합니다.
5. 표시 상태를 더 만들려면 반복합니다.

표시 상태를 생성한 다음, 메이트 또는 메이트 커넥터와 함께 새로운 파트를 추가한 경우, 이전에 생성된 표시 상태에 명시적 메이트 커넥터가 기본적으로 나타나는 한편, 암시적 메이트 커넥터와 메이트는 기본적으로 숨겨집니다.

그래픽 영역에 이미 나타나 있는 원하는 표시로 시작하여 툴바에서 표시 상태 아이콘을 탭하거나 아이콘을 먼저 탭하여 대화상자를 열 수 있습니다. 디스플레이에 표시되지 않으려는 파트 또는 메이트를 숨기십시오(또는 나타나게 할 파트 또는 메이트를 표시하도록 설정).

1. 을 탭합니다.

2. 특정 뷰에 맞게 어셈블리에서 파트 및/또는 메이트를 숨기거나 표시합니다. 특정 파트 또는 하위 어셈블리에 대해 컨텍스트 메뉴에서 숨기기 또는 표시 명령을 사용하십시오.

   파트 또는 메이트를 선택하고 파트 목록에서 해당 항목 또는 항목 이름을 마우스 오른쪽 버튼으로 클릭한 다음, 숨기기(또는 표시)를 선택합니다. 또는 파트 목록에서 항목 이름 위로 마우스를 가져간 다음, 아이콘을 탭하여 를 숨기거나 표시합니다.

3. 표시의 이름을 입력합니다.
4. 을 탭하여 표시 상태를 추가합니다.
5. 표시 상태를 더 만들려면 반복합니다.

표시 상태를 생성한 다음, 메이트 또는 메이트 커넥터와 함께 새로운 파트를 추가한 경우, 이전에 생성된 표시 상태에 명시적 메이트 커넥터가 기본적으로 나타나는 한편, 암시적 메이트 커넥터와 메이트는 기본적으로 숨겨집니다.

• 어셈블리에서 도면을 생성할 때 해당 도면에 사용되는 기본 표시 상태는 도면이 생성될 시점에서 어셈블리의 표시 상태에 상관없이 '모두 표시'입니다. 어셈블리의 어떤 뷰에서든 표시 상태를 변경해도 도면을 업데이트하거나, 도면 뷰 컨텍스트 메뉴에서 직접 표시 상태를 선택할 수 있습니다.
• 어셈블리의 표시 상태를 변경하면 관련 도면의 업데이트 아이콘이 강조 표시되어 해당 도면에 대해 보류 중인 업데이트가 있음을 나타냅니다.
• 보기 전용 툴바에서 표시 상태를 사용할 수도 있습니다.
