뷰 전용 툴바는 통합문서에 대한 쓰기 권한이 없는 모든 사용자를 위한 기본 제공 사항입니다.

통합문서에 들어가면 라이트 사용자 또는 뷰 전용 권한을 가진 사용자가 이 레이아웃을 볼 수 있습니다(어셈블리의 뷰 전용 툴바가 파란색으로 표시됨).

뷰 전용 툴바(빨간색으로 표시)가 있는 Part Studio의 스크린샷

브라우저에 나타나는 뷰 전용 툴바, 위

iPad 장치에서 뷰 전용 툴바의 예

편집 권한이 없는 사용자에 대한 iPad의 뷰 전용 툴바, 위

Android 장치에서 뷰 전용 툴바의 예

편집 권한이 없는 사용자에 대한 Android 장치의 뷰 전용 툴바, 위

라이트 사용자가 Onshape와 Onshape 환경을 이해하기 시작하기에 좋은 곳은 다음과 같습니다. 라이트 유저로 시작하기.

엔터프라이즈의 사용자 또는 다른 모든 계정의 경우, 뷰 전용 권한으로 공유되었을 때 이 툴바 또한 제공됩니다. 컴퍼니 소유자만이 모든 통합문서에서 뷰 전용 툴바를 숨기도록 컴퍼니 설정을 변경할 수 있습니다. 통합문서에서 편집 권한을 가진 사용자는 뷰 전용 툴바를 볼 수 없습니다.

툴바 이외에, 스케치 또는 파트를 마우스 오른쪽 버튼으로 클릭해서 치수 표시와 같이 사용 가능한 명령 메뉴와 그 밖의 명령에 액세스할 수 있습니다. 피처 리스트에서 피처를 두 번 클릭하면 피처를 생성하는 데 사용된 설정과 옵션을 확인할 수 있습니다.

뷰 전용 툴바는 Onshape Part Studio 또는 어셈블리의 하단에 있으며(위의 그림에서 파란색으로 표시), 최대 18개 도구 또는 피처를 포함할 수 있고 이는 탭 유형 또는 사용자의 권한에 따라 다릅니다.



Part Studio 뷰 전용 툴바

전형적으로 파트 스튜디오에 나타나는 툴바, 위

iOS 및 Android 뷰 전용 툴바

iOS 장치에서 전형적으로 나타나는 툴바, 위

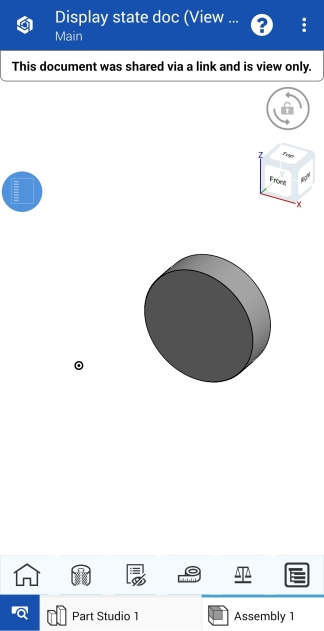

Android 장치에 나타나는 라이트 사용자 보기 전용 메뉴의 스크린샷

일반적으로 Android 장치에 나타나는 툴바, 위

어셈블리 뷰 전용 툴바

전형적으로 어셈블리에 나타나는 툴바, 위

  • 홈 -라이트 유저 홈 아이콘 홈 아이콘을 클릭하면 통합문서의 초기 뷰가 자동으로 복원됩니다.
  • 회전 - 라이트 유저 회전 아이콘회전 아이콘을 클릭한 다음, 커서를 클릭해서 통합문서를 회전하려는 방향으로 드래그합니다.
  • 초점이동 - 라이트 유저 팬 아이콘 초점이동 아이콘을 클릭한 다음, 커서를 클릭해서 통합문서의 초점을 이동하려는 방향으로 드래그하십시오.
  • 화면 맞춤 - 라이트 유저 툴바 아이콘에 맞게 확대/축소 화면 맞춤 아이콘을 클릭하면 이미지가 화면의 가운데에 자동으로 맞춰집니다. 다음의 피처를 보려면 아이콘 오른쪽에 있는 드롭다운 메뉴 화살표를 클릭하십시오.
    • 창에 맞춤 -라이트 유저 창 확대/축소 툴바 아이콘 창에 맞춤을 클릭한 다음, 커서를 드래그하여 확대하려는 요소의 파트 주위에 확대/축소 경계 상자를 만드십시오. 이미지가 그에 따라 확대/축소됩니다.
    • 확대/축소 -라이트 사용자 아이콘: 아이콘에 맞게 확대/축소 확대/축소를 클릭한 다음, 커서를 위/아래 또는 좌/우로 드래그해서 확대하거나 축소합니다.

    데스크톱에서 Onshape 애플리케이션을 사용하는 동안 언제든지 마우스로 위 또는 아래로 스크롤해서 확대/축소할 수 있다는 점을 유념하십시오.

    표준 3개 버튼 마우스를 사용하는 Windows 시스템에서, Onshape는 Part Studio 및 어셈블리에서 3D 모델을 조작할 수 있도록 다음의 구성을 제공합니다.

    3D 회전: 오른쪽 마우스 버튼 클릭+드래그

    위/아래로 각각 스크롤합니다:위/아래로 각각 스크롤합니다.

    2D 초점이동: Ctrl-오른쪽 마우스 버튼+드래그(가운데 버튼 클릭+드래그)

    Onshape에서 뷰 조작을 사용자 지정하는 방법에 대한 자세한 내용은 내비게이션 보기 및 파트 보기을 참조하십시오.

  • 단면도 - 라이트 유저 섹션 뷰 아이콘 단면도 아이콘을 클릭하여 단면도 매니퓰레이터를 엽니다.

    단면도 대화상자(매니퓰레이터 포함)

    보려는 면, 평면 또는 메이트 커텍터를 선택한 다음, 단면도 매니퓰레이터의 오른쪽 상단 모서리에 있는 체크표시체크마크 아이콘 수락를 클릭해서 결정을 완료하십시오.

  • 속성 - 속성 아이콘 Part Studio에 있을 때 속성 아이콘을 클릭하면 Part Studio의 이름, 설명, 파트 번호, 상태 등을 편집할 수 있는 속성 대화상자가 열립니다.

    속성 대화상자

    요소의 특정 파트에 대한 속성을 보려면 해당하는 특정 파트를 클릭한 다음, 속성 아이콘을 클릭하십시오.

    어셈블리에서 속성 아이콘을 클릭하여 속성 대화상자를 엽니다.

    라이트 사용자와 쓰기 권한이 없는 정식 사용자는 속성을 편집할 수 없습니다.

  • 모양 패널 - 모양 패널 아이콘 이 도구는 Part Studio 탭을 선택할 때만 나타납니다. UI 오른쪽에서부터 모양 패널을 열 때 클릭합니다.

    특정 부분이나 면과 관련된 색상을 볼 수 있습니다.색상 지정에 대한 자세한 내용은 을 참조하십시오. 부품 및 페이스 커스터마이징: 모양.

  • 디스플레이 상태 - 컷 리스트 아이콘 이 도구는 어셈블리를 선택한 경우에만 나타납니다.디스플레이 상태 대화 상자를 열려면 클릭합니다.을 참조하십시오. 디스플레이 상태 자세한 내용은 여기를 참조하세요.

  • 컷 리스트 - 컷 리스트 아이콘 이 도구는 부품 스튜디오 탭을 선택하고 프레임을 사용하는 경우에만 나타납니다.클릭하면 UI 오른쪽에서 절단 목록 패널이 열립니다.을 참조하십시오. 컷 리스트 자세한 내용은 여기를 참조하세요.

  • 사용자 지정 테이블 - 사용자 지정 테이블 패널 아이콘 이 도구는 Part Studio 탭을 선택할 때만 나타납니다. UI 오른쪽에서부터 사용자 지정 테이블 패널을 열 때 클릭합니다. 사용자 지정 테이블이 통합문서에 추가된 경우, 해당 테이블이 열립니다.

    사용자 지정 테이블 패널

  • 구성 패널 - 구성 패널 아이콘 구성 테이블 아이콘을 클릭하여 구성 파트 속성 패널을 엽니다 (이 아이콘은 어셈블리 또는 Part Studio에 구성된 속성이 포함된 경우에만 나타납니다).

    라이트 사용자 구성 파트 속성 패널의 스크린샷

    구성 패널에 대한 자세한 내용은 구성을 참조하십시오.

  • BOM - 재료 명세서 아이콘 BOM 패널을 열거나 BOM 패널을 닫으려면 BOM 아이콘을 클릭합니다.
  • 분해도 - 분해도 패널 아이콘 표시할 분해도를 선택하려면 분해도 아이콘을 클릭해서 패널을 엽니다.

    이 도구는 어셈블리가 선택된 경우에만 나타납니다.

  • 사용자 팔로우... - 라이트 유저 사용자 아이콘 팔로우사용자 팔로우 아이콘을 클릭하면 현재 통합문서에 있는 사용자 목록을 포함한 메뉴가 열립니다(이 아이콘은 통합문서 내에 여러 명의 사용자가 있을 경우에만 나타납니다).

    사용자 팔로우 스크린샷 예

    팔로우하려는 사용자를 클릭하면 Onshape 창이 아래와 같이 실시간으로 통합문서 뷰를 표시하도록 조정됩니다.

    라이트 사용자 공동작업 뷰어에서 다른 사용자를 팔로우하는 사용자의 스크린샷 예

    사용자의 팔로우를 중지하려면 툴바에서 사용자 팔로우 아이콘을 다시 클릭하십시오. 사용자 팔로우에 대한 자세한 내용은 팔로우 모드를 참조하십시오.

  • 내보내기 탭 - 라이트 유저 내보내기 탭 아이콘 내보내기 아이콘을 클릭하여 내보내기 대화상자를 엽니다. 여기서 통합문서의 이름과 내보내기 옵션을 편집할 수 있습니다.
    • 선택 항목 내보내기 -선택한 아이콘 내보내기 선택한 모든 형상을 내보내려면 선택 항목 내보내기 아이콘을 클릭합니다(이 아이콘은 내보낼 수 있는 형상을 이미 선택한 경우에만 나타납니다). 위와 같은 내보내기 대화상자가 나타납니다. 파일 이름, 형식, 버전, 내보내기 옵션을 편집하고 내보내기 버튼을 클릭하여 결정을 완료하십시오.
    • 선택 및 내보내기... - 선택 및 내보내기 아이콘특정 어셈블리 또는 파트를 내보내려면 내보내기 아이콘 오른쪽에 있는 드롭다운 메뉴 화살표를 클릭하고 선택 및 내보내기...를 클릭합니다(이 아이콘은 내보낼 수 있는 형상을 선택하지 않은 경우에만 나타납니다). 그러면 내보내기 매니퓰레이터가 열립니다. 내보내려는 파트 또는 어셈블리를 클릭한 다음, 상단 오른쪽 모서리에 있는 체크표시 체크마크 아이콘 수락를 클릭합니다. 그러면 위와 동일한 내보내기 대화상자가 열립니다. 내보내기 설정을 선택하고 내보내기 버튼을 클릭해서 결정을 완료하십시오.

  • 인쇄 - 라이트 유저 프린트 아이콘 인쇄 아이콘을 클릭하여 인쇄 설정 대화상자를 엽니다:

    인쇄 설정 메뉴

    여기서 인쇄 설정을 편집할 수 있습니다. 인쇄 준비가 되면 오른쪽 상단 모서리에 있는 체크표시체크마크 아이콘 수락를 클릭하십시오. 이렇게 하면 프린터별 설정을 선택할 수 있는 옵션과 함께 통합문서의 인쇄 미리보기가 열립니다.

  • 측정 - 라이트 유저 측정 아이콘측정 도구의 작동 방식을 보려면 측정 아이콘 위에 커서를 놓으십시오:

    측정 도구 정보 스크린샷

    위의 메시지는 요소 또는 파트를 선택할 때마다 Onshape 창의 하단 오른쪽 모서리에 측정 도구가 자동으로 표시되는 방식을 설명합니다. 측정 아이콘을 클릭하면 도구 기능의 애니메이션 예시를 볼 수 있습니다.

  • 물성치 정보 - 라이트 유저 물성 아이콘 물성치 정보 아이콘을 클릭하면 물성치 정보 패널이 열립니다.

    물성치 정보 패널의 스크린샷

    파트 스튜디오에서 선택한 파트가 없을 경우, 물성치 정보 패널에 파트 스튜디오 속성이 표시됩니다. 파트를 선택한 경우, 선택한 파트에 대한 속성만 표시됩니다.

릴리스 관리 책임이 있는 사용자

사용자에게 릴리스 관리 책임이 있을 경우(엔터라이즈 또는 프로페셔널 사용자만 해당), 릴리스 후보자를 승인할 책임이 있을 수 있습니다. 그러나 이러한 목적으로 툴바에 라이트 사용자 도구가 없을 경우, 사용자가 다음과 같은 받은 알림을 통해서 릴리스 후보자에 액세스해야 합니다.

  • 링크를 포함한 이메일 알림
  • 통합문서의 내부 알림
  • 링크를 포함한 모바일 알림

이러한 알림에는 클릭할 때 사용자를 바로 릴리스 후보자 대화상자로 안내하는 뷰 릴리스 링크가 포함되어 있습니다.
