도면 생성

Part Studio 또는 어셈블리의 파트 목록에서:

파트, 곡선 또는 면을 마우스 오른쪽 버튼으로 클릭하고 <파트, 곡선 또는 면 이름>의 도면 생성을 선택합니다.

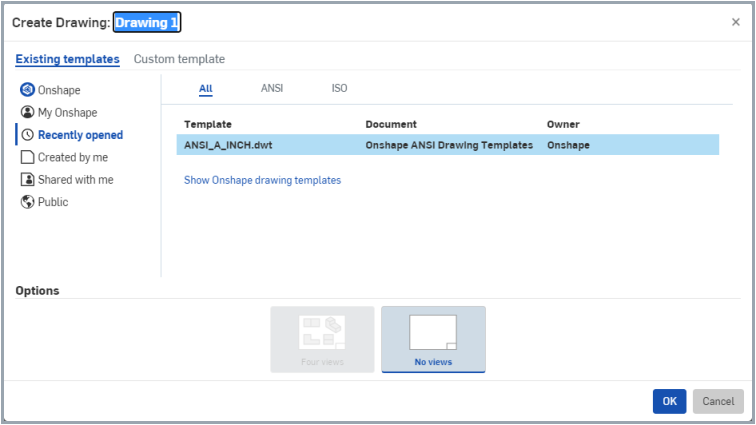

도면은 기존의 파트, 곡선 또는 표면 이름을 기준으로 해당 이름을 작성합니다. 도면 생성 대화상자의 상단에 있는 기존 이름(아래 강조 표시)을 클릭하고 원하는 이름을 입력해서 도면 이름을 편집할 수 있습니다.

템플릿에는 기본적으로 중심표식 확장이 설정되어 있습니다. 중심표식을 삭제하려면 삭제 키를 클릭해서 선택하고 누릅니다. 더 많은 중심표식 편집 옵션에 대해서는 중심표식을 참조하십시오.

생성 탭 메뉴에서:

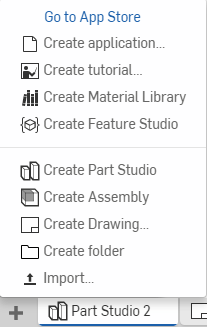

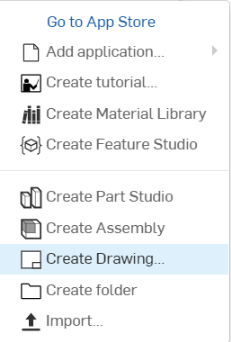

더하기 기호 아이콘 을 클릭한 다음, 도면 생성을 선택합니다.

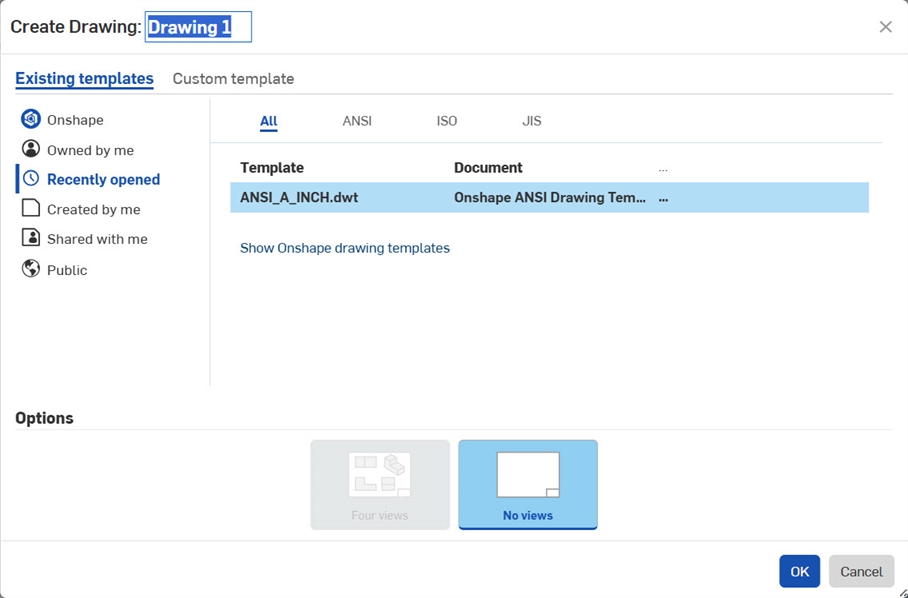

도면은 기존의 파트, 곡선 또는 표면 이름을 기준으로 해당 이름을 작성합니다. 도면 생성 대화상자의 상단에 있는 기존 이름(아래 강조 표시)을 클릭하고 원하는 이름을 입력해서 도면 이름을 편집할 수 있습니다.

.DWG 또는 .DXF 형식의 기존 도면 파일을 가져옵니다. 통합문서 페이지 및 통합문서 내에서 파일을 가져올 수 있습니다.

통합문서 페이지에서 가져올 경우, 새 통합문서가 생성됩니다.

1. 페이지 왼쪽 상단 코너에 있는 생성 버튼을 클릭합니다.

   생성

2. 드롭다운 메뉴에서 파일 가져오기...를 클릭합니다.

1. .DWG 또는 .DXF 파일을 선택합니다.
2. 통합문서의 권한 소유자를 선택합니다(해당하는 경우).
3. 통합문서 페이지에 나열된 새 통합문서에 주목하십시오. (통합문서 이름이 파일 이름과 동일합니다.)

통합문서 내에서 가져올 경우:

1. 을 클릭한 다음, 가져오기를 클릭합니다.



2. .DWG 또는 .DXF 파일을 선택합니다.
3. 가져온 파일과 같은 이름을 갖는 통합문서의 새 탭에 주목하십시오.

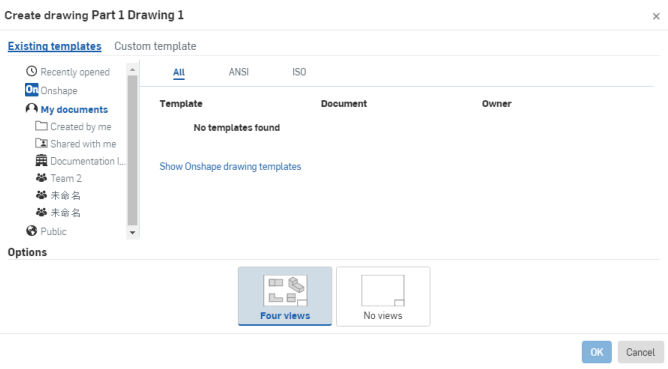

도면 생성 시 템플릿을 지정하고, 도면의 시작 시스템 변수 값, 시트 크기, 경계 요소, 단위, 표준 및 기타 속성을 결정해야 합니다.

Onshape는 Onshape ANSI 도면 템플릿, Onshape ISO 도면 템플릿 등의 이름으로 공개적으로 이용할 수 있는 템플릿을 소유 및 제공합니다. 해당 Onshape 템플릿을 보려면 Onshape 필터를 선택합니다.

사용자는 자체적인 사용자 지정 템플릿을 생성할 수 있습니다. 또한 4가지 표준 뷰를 생성할지, 뷰 없이 시작할지를 지정할 수 있습니다. 도면의 배경색을 변경하려면 환경설정에 있는 설정에 액세스하십시오.

원하는 템플릿에 대한 검색을 좁히려면 다음을 사용할 수 있습니다.

• 필터 - 대화상자의 왼쪽에서 필터를 선택합니다(통합문서 페이지에 있는 필터와 유사). 필터를 선택하여 템플릿 목록을 좁히거나 목록의 순서를 지정할 수 있습니다.
  • 최근 연 항목 - 최근에 사용한 순으로 템플릿을 열거합니다.
  • Onshape - Onshape에서 제공하는 템플릿을 열거합니다.
  • 내 템플릿 - 사용자가 생성했거나 다른 사용자가 공유한 모든 템플릿을 표시합니다('내가 생성한 문서' 또는 '공유된 문서' 하위 필터 선택). 여기에는 통합문서 내에서 사용자가 읽기 권한이 있는 모든 .DWT 파일이 포함됩니다.
  • 공개 - 다른 Onshape 사용자들이 공개로 설정한 모든 템플릿을 표시합니다.
  • 팀 및 Company - 사용자가 팀 또는 Company에 소속된 경우, 해당 이름이 이 목록에 나타납니다. 이름을 클릭하면 사용 가능한 템플릿을 확인할 수 있습니다.
• 표준 - 대화상자의 상단/오른쪽 전체에서, 표준 약어를 선택하면 템플릿의 목록이 선택한 표준 형식의 템플릿으로만 축소됩니다.
  • 모두 - 지원되는 모든 표준의 템플릿을 열거합니다.
  • ANSI - ANSI(미국규격협회) 표준 템플릿만 열거합니다. 이러한 템플릿은 인치 또는 밀리미터 치수 단위로 제3각 보기 투사에 대한 도면을 구성한다는 점을 유념하십시오.
  • ISO - ISO(국제표준화기구) 표준 템플릿만 열거합니다. 이러한 템플릿은 제1각 보기 투사와 밀리미터 치수 단위에 대한 도면을 구성한다는 점을 유념하십시오.

선택한 표준의 템플릿만 선택한 필터를 적용하여 표시됩니다.

도면을 생성한 후에는(빈 도면 또는 기본 보기 포함), 다음을 할 수 있습니다.

1. 더 많은 뷰 추가, 참조 조회수.
2. 치수 추가, 참조 치수.
3. 메모 추가, 참조 노트.
4. 기본 형상이 변경되면 도면을 업데이트해야 할 수 있습니다. 도면 업데이트를 참조하십시오.
5. 도면 내보내기.
6. 시트 추가, 참조 시트.
