다음 파일 형식으로 Onshape 도면을 내보내기할 수 있습니다.

  • PDF
  • DWG
  • DXF
  • DWT
  • SVG
  • PNG
  • JPEG

  • CSV(도면 검사 아이템 목록용)

도면의 검사 기호 수 내보내기를 포함하여 도면에 대한 내보내기 규칙을 설정하려면, Onshape 플랜 관리 아래에 있는 계정에서 기본 설정을 지정하는 방법을 참조하십시오. 내보내기 규칙 사용 방법은 아래 항목에서 확인할 수 있습니다.

Default dialog for exporting a drawing to DWG

  1. Right-click the drawing tab and select Export.

    A drawing tab has been right-clicked, and Export is highlighted on the context menu.

    To export multiple drawings at once, open the tab manager () and Ctrl+click to select multiple drawings. Right-click the selection to open the context menu, and select the Export drawings option.

  2. Fill out the Export Drawing dialog. The dialog fields vary depending on the selected Format:
    • File name: Specify a name for the export file.
    • Format: Select the desired export format.
    • Version: Select the appropriate version.
    • Sheets: Select the sheets to export.
      • 사용자 지정 시트를 선택하는 경우 범위 또는 시트 번호를 입력합니다.
    • Overridden dimensions: Choose to show or hide underlines in overridden dimensions:
    • Text: Indicate how to export text and text-based annotations:
      • PDF로 내보내는 경우 다음 중 하나를 선택합니다.
        • 일반 - 텍스트를 정상적으로 내보내기
        • 선택 가능 - 선택 가능한 텍스트로 내보내기
      • DWG, DXF 및 DWT 형식의 경우 다음 중 하나를 선택합니다.
        • 텍스트로 내보내기 - 도면에서 그림과 같이 텍스트를 내보냅니다.
        • 폴리라인으로 분해하기(노트) - 도면 노트를 폴리라인으로 분해합니다.
        • 모두 폴리라인으로 분해 - 모든 도면 노트, 테이블 셀 텍스트 및 치수를 폴리라인으로 분해합니다.
    • Color: Export PDFs in color, black and white, or grayscale.
    • Units: For DWG and DXF formats, choose to use the drawing units or specify another unit.
    • Options: Select what to do with the export file.
    • Apply export rules to contents: If multiple drawings are exported at once, check this option to have export rules applied to all the files within the zip folder. When unchecked, export rules are applied only to the zip folder, and not to individual files inside the zip folder. When this option is available, a View export rules link is provided, which opens the Account > Preferences > Export rules in a new browser tab
    • Export splines as polylines: Available for all formats except PDF.
    • Set z-height to zero and normals to positive: For DWG, DWT, and DXF exports, check this option to set the z-height/direction of any hole normals to be positive (+1) for drawings with view geometry.
    • Hide inspection items: Inspection items are shown in the export by default.
    • Exclude off-sheet content: For DWG, DWT, and DXF exports, you can include or exclude content that extends beyond the edges of the sheet.
  3. 내보내기를 클릭합니다.

팁

  • 내보내기를 시작하면 창의 상단에 파란색 메시지 풍선이 나타납니다.

    [ ] is being prepared for export. You will receive a notification with its status

    또한 내보내기가 완료되면 알림을 받게 됩니다.

    내보내기가 완료되었음을 알려주는 알림

  • 도면 내보내기는 대부분의 DWG 리더에서 읽을 수 있는 단순화된 출력입니다.
  • 노트를 폴리선으로 내보내기하려면, 노트 컨텍스트 메뉴에서 돌출 명령어를 사용할 수도 있습니다.
  • 통합문서 페이지(목록 보기에만 해당)에서 단일 구성 요소를 내보내려면 목록에서 요소를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 내보내기 옵션을 선택합니다.
  • 가져온 도면에 포함된 이미지에 대해서는 이미지 속성을 이용할 수 없습니다.
  • 취소선 텍스트를 포함하는 노트와 함께 도면을 내보내려면 대화상자에서 버전 2013을 선택합니다.
  • 내보낸 도면의 최대 사용자 지정 시트 크기는 1800인치 폭 x 1800인치 높이입니다. 자세한 내용은 시트를 참조하십시오.
  • 검사 기호 카운트를 모든 검사 기호 라벨에 대해 정렬된 .csv 파일로 내보내려면 검사 아이템 내보내기를 참조하십시오.
  • 도면 정의 목록을 모든 도면 주석의 정렬된 .csv 파일로 내보내려면 도면 정의 목록 내보내기를 참조하십시오.

모바일에서는 다음 파일 형식으로 Onshape 도면을 내보내기할 수 있습니다.

  • DXF
  • DWG
  • DWT
  • PDF

내보내기 기능은 원하는 형식을 선택할 수 있는 기회를 드립니다. 변환이 완료되면, 그 파일은 사용 중인 장치로도 다운로드됩니다.

단계

  1. 도면 탭에서 오버플로 메뉴 아이콘 오버플로 메뉴를 탭합니다.

    도면 내보내기 1단계 스크린샷

  2. 내보내기를 탭합니다.

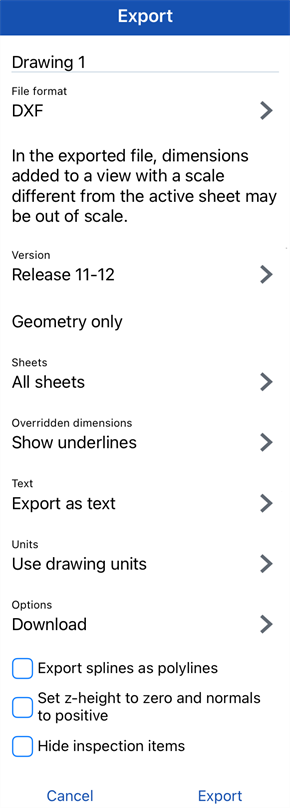

    Export drawing dialog on iOS

  3. 각 주제의 오른쪽에 있는 확인란과 화살표를 사용하여 내보내기 기본 설정을 변경합니다.
  4. 기본 설정 선택이 끝나면 내보내기를 탭합니다.
