검사 아이템

1. 도면 툴바의 오른쪽에 있는 을 클릭합니다.
2. 검사 항목을 수동으로 배치할지 아니면 자동으로 추가할지를 선택합니다.
   1. 검사 항목을 수동으로 배치하려면:
      1. 대화상자에서 수동이 선택되어 있는지 확인합니다.
      2. 대화상자에서 검사 아이템 모양에 대한 항목을 선택합니다.



      3. 검사 항목을 첨부할 주석이나 설명선 위로 마우스를 가져갑니다.
      4. 검사 아이템을 클릭하여 배치합니다.
      5. 필요하면 이 순서대로 검사 아이템 배치를 계속합니다.
   2. 검사 항목을 자동으로 배치하려면:
      1. 대화상자에서 자동을 선택합니다.



      2. 대화상자에서 검사 항목의 모양을 선택합니다.
      3. 드롭다운에서 범위를 선택합니다. 전체 도면, 도면 내의 시트 또는 선택한 특정 뷰에만 검사 항목을 추가하도록 선택할 수 있습니다.
      4. 미리보기를 클릭하여 검사 항목을 미리 보고 필요에 따라 선택 사항을 조정합니다.

   검사 항목은 모든 치수, 세로좌표 치수, 용접 기호, 면 마감 기호, 기하 공차 기호 및 설명선에 자동으로 추가됩니다. 기본 치수나 참조 치수에는 검사 항목이 추가되지 않습니다.

3. 검사 아이템 배치가 끝났으면 체크마크 를 클릭하여 검사 아이템 창을 닫습니다.

팁

• 이중 치수에 검사 항목을 적용할 때는 검사 항목을 기본 치수에만 적용해야 합니다.

• 또한 검사 아이템을 시트의 제목 블록에 있는 영역에 추가할 수도 있습니다.

• 자동 검사 항목 넘버링을 콜아웃에 적용하지 않도록 하려면 도면 특성 > 검사 메뉴에서 콜아웃 제외를 선택합니다.

• 검사 아이템을 편집하려면 해당 아이템을 두 번 클릭해서 아이템 모양을 변경할 수 있는 검사 아이템 창을 엽니다.
• 검사 항목을 이동하려면 해당 항목을 다른 주석이나 설명선에 끌어서 놓습니다.
• 도면에서 모든 검사 아이템의 모양을 변경하려면 속성 아이콘 을 클릭하여 속성 패널을 열고 변경을 수행합니다.
• 검사 아이템의 컨텍스트 메뉴에 액세스하려면 아이템을 마우스 오른쪽 버튼으로 클릭하고 나타나는 명령 중에서 선택합니다.



  • 편집 - 위와 같이 검사 아이템 창을 열려면 선택합니다.
  • 검사 아이템 재정렬 - 강조 표시된 검사 아이템에 다른 번호를 지정하려면 선택합니다.
  • 선택 취소 - 선택한 검사 아이템의 선택을 취소하려면 선택합니다.
  • 화면 맞춤 - 창 뷰를 확대해 선택한 검사 아이템을 중앙에 맞추려면 선택합니다.
  • 삭제 - 선택한 검사 아이템을 삭제하려면 선택합니다.

릴리스 도면에서 아이템을 재정렬할 때 이전 검사 아이템 번호를 재사용할 수 있습니다. 번호가 이전 릴리스에 사용되었음을 나타내는 경고 상자와 메시지가 나타납니다.

재사용한 아이템 번호로 계속하거나 새 번호를 선택할 수 있습니다.

릴리스 도면에서 검사 아이템을 재정렬하려면:

1. 도면에서 검사 아이템 아이콘을 마우스 오른쪽 버튼으로 클릭합니다.
2. 검사 아이템 재정렬을 클릭합니다:

3. 숫자 필드에 새 값을 입력합니다:

4. 검사 아이템을 다시 클릭하여 새 번호를 적용합니다.


   해당 번호가 이전 리비전에 사용되었을 수 있음을 나타내는 경고가 표시됩니다.



   1. 참고: 새 값을 검사 아이템에 적용한 후, 번호 필드의 값이 자동으로 증가합니다. 필요에 따라 증가한 값을 적용하려면 도면에서 검사 아이템을 클릭해서 계속하십시오:

5. 체크마크()를 클릭하여 변경 내용을 수락합니다.

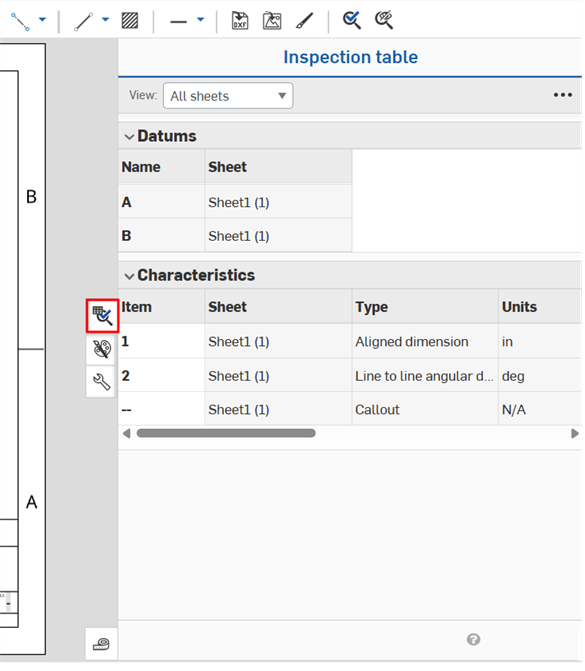

도면 영역의 오른쪽에서 검사 테이블 아이콘 을 클릭하여 검사 테이블을 엽니다.

여기서 도면의 모든 검사 아이템을 확인할 수 있습니다.

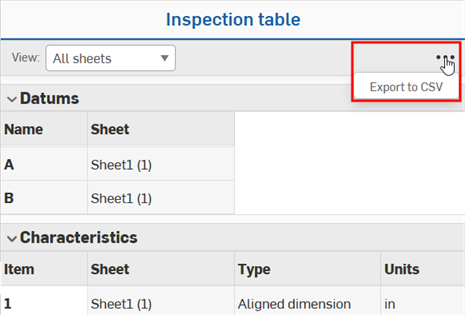

• 검사 테이블을 .csv 파일로 내보내려면 테이블의 오른쪽 위 코너에 있는 세 개 점 아이콘을 클릭한 다음, CSV로 내보내기를 클릭합니다.

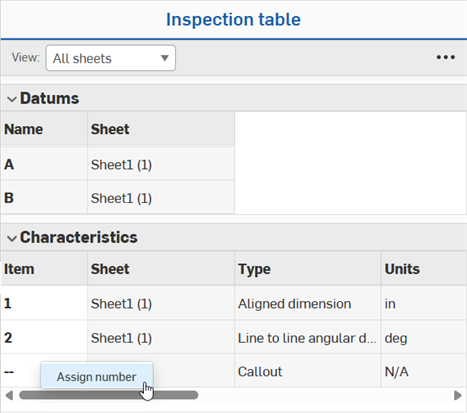

• 검사 아이템에 번호를 할당하려면 아이템 열에서 빈 셀을 마우스 오른쪽 버튼으로 클릭한 다음, 번호 할당을 클릭합니다.
• 검사 아이템 번호를 편집하려면 아이템 열에서 해당 번호를 두 번 클릭하고 번호를 편집한 다음, Enter 키를 누릅니다.
• 검사 아이템에서 번호를 제거하려면 아이템 열에서 해당 번호를 마우스 오른쪽 버튼으로 클릭한 다음, 번호 제거를 클릭합니다.

검사 테이블 템플릿 편집

검사 테이블에 나타나는 열을 편집할 수 있습니다.

1. 계정 사용자 아이콘을 클릭합니다. Onshape 창의 오른쪽 상단에서 회사/기업 설정을 클릭합니다.
2. 왼쪽 사이드바에서 환경설정을 클릭합니다.
3. 검사 테이블 섹션으로 스크롤한 다음 편집을 클릭합니다. 검사 테이블 템플릿 편집 대화 상자가 열립니다.



4. 새 템플릿의 이름을 입력합니다.
5. 열을 추가하려면 열 추가 드롭다운을 클릭하고 추가할 열을 선택합니다.
6. 열을 숨기려면 열 이름의 오른쪽 상단에 있는 X를 클릭합니다.
7. 열 순서를 변경하려면 열을 클릭하고 새 위치로 끌어다 놓습니다.
8. 변경사항 저장을 클릭하여 대화상자를 닫습니다.



9. 통합문서로 돌아가기를 클릭합니다.

검사 기호 카운트를 모든 검사 기호 라벨에 대해 정렬된 .csv 파일로 내보내려면:

1. 도면 컨텍스트 메뉴에서 내보내기를 클릭하거나 검사 테이블 내에서 점 세 개 > CSV로 내보내기를 클릭합니다. 그러면 도면 내보내기 대화상자가 열립니다.



2. 형식 다운로드 필드에서 검사 목록을 선택합니다.



3. 내보내기 파일의 파일 이름을 지정합니다.



4. 다운로드 옵션을 선택하고 내보내기를 클릭합니다.
5. 검사 아이템 번호, 시트 번호, 주석 유형, 단위, 명목값, 공차, 상한, 하한 열을 포함하여 내보낸 .csv 파일을 Microsoft Excel과 같은 스프레드시트 애플리케이션에서 엽니다(아래 이미지 참조).



일부 스프레드시트 애플리케이션에서는 괄호와 양수 및 음수 공차 기호를 비롯한 기호를 자동으로 계산하거나 형식을 다시 지정합니다. 예상 결과가 스프레드시트로 전송되는 경우 데이터를 다시 포맷하거나 스프레드시트 편집기 대신 텍스트 편집기를 사용해야 할 수 있습니다.

지정된 검사 항목만.csv 파일로 내보낼 수 있습니다. 검사 테이블에 지정되지 않은 검사 항목만 포함된 경우 내보낸 파일에는 헤더만 포함됩니다.

도면을 내보낼 때 이 옵션을 사용하기 위해서는 검사 기호의 도면 내보내기에 대한 내보내기 규칙을 계정 환경설정에서 구성했어야 한다는 점을 유념하십시오.

내보내기에 대한 자세한 내용은 도면 내보내기 항목을 참조하십시오.

도면 정의 목록에는 모든 도면 주석이 포함되어 있습니다. 이는 순서가 지정된 .csv 파일로 내보낼 수 있습니다.

1. 도면 컨텍스트 메뉴에서 내보내기를 클릭하거나 검사 테이블 내에서 점 세 개 > CSV로 내보내기를 클릭합니다. 그러면 도면 내보내기 대화상자가 열립니다.



2. 형식 드롭다운 필드에서 도면 정의 목록을 선택합니다.



3. 내보내기 파일의 파일 이름을 지정합니다.



4. 다운로드 옵션을 선택하고 내보내기를 클릭합니다.
5. Microsoft Excel과 같은 스프레드시트 애플리케이션에서 내보낸 .csv 파일을 엽니다. 도면 정의 목록을 스프레드시트로 가져옵니다.



일부 스프레드시트 애플리케이션에서는 괄호와 양수 및 음수 공차 기호를 비롯한 기호를 자동으로 계산하거나 형식을 다시 지정합니다. 예상 결과가 스프레드시트로 전송되는 경우 데이터를 다시 포맷하거나 스프레드시트 편집기 대신 텍스트 편집기를 사용해야 할 수 있습니다.

내보내기에 대한 자세한 내용은 도면 내보내기 항목을 참조하십시오.

또한 검사 아이템 숨기기 도구 를 한 번 클릭해서 모든 검사 아이템을 숨길 수 있습니다. 이 도구를 클릭하면 모든 검사 아이템이 숨겨집니다. 다시 클릭하면 모든 검사 아이템이 표시됩니다.
