ページの右側にある [外観] パネルには、選択したオブジェクトの外観に関する編集可能なパラメータのリストが表示されます。外観はマテリアル固有 (布、ガラス、石など) で、選択した外観に応じて利用可能なパネルのパラメータが変わります。

  1. シーンリストまたはグラフィック領域でエンティティ (パーツ、面、Part Studio、アセンブリ、Render Studio、外観) を選択します。

  2. [外観] パネルアイコン () をクリックしてパネルを開きます。

[外観] パネル

Part Studio またはアセンブリを Render Studio に挿入すると、基本外観になります。現在の外観の名前はパネルの上部に提示されます (上記の例では [外観 1])。

既定の外観パラメータの概要は以下のとおりです。

  • 基準

    • ベースカラー - ベースの外観の色です。

    • 拡散粗さ - ベースの外観の粗さの値。粗さの値が大きいほど、より粉っぽい外観になります。

    • メタリックな外観 - ベースの外観の金属的な値。値が 1.0 の場合、反射は色付けされ、ビューの方向とは無関係になります。値が 0.0 の場合、反射は白く、方向に依存します。この場合、方向依存性は IOR (フレネル効果) に基づきます。

    • 反射の粗さ - ベースの外観の反射の粗さの値。粗さの値が大きいほど、ぼやけた反射になります。

    • 反射の重み -反射量を制御します。

    • 反射の異方性 - ベースの外観の反射の異方性値。値が大きいほどハイライトが伸びます。

    • 異方性回転 - 異方性の方向を変更します。値が 1 の場合、方向が 360 度回転します。

  • トランスミッション

    • 透過色 - ステンドグラスのように、エンティティの厚さに関係なく透過するカラーエフェクト。

    • ボリュームカラー - 外観が薄肉でない場合は、ボリューム参照距離 (m) で体積色に到達します。

    • ボリューム参照距離 - 外観が薄肉でない場合、この距離 (m) でボリューム色に到達します。この外観で作成したエンティティの標準的な厚さを入力します。

    • 透過率の粗さ - 透過光の粗さの値。値を大きくすると、外観を通して見えるエンティティはぼやけて見えます。

    • 透過重量 - 拡散反射率と比較して、エンティティを通過する光の量を重み付けします。

  • グローバル

    • 薄肉 - チェックして有効にします。薄肉の外観は屈折せず、ボリューム効果もありません。これは、シャボン玉や窓ガラスなどのエンティティに適しています。

    • IOR - ボリューム内の屈折を決定します。また、メタリックでない外観の反射率にも影響します。

    • Abbe 数 - 分散をコントロールします。値が 0 の場合、分散はオフになります。分散性外観の Abbe 数は 25～85 です。

    • バンプ - 外観ライブラリのバンプ機能のいずれかを介して、バンプマップまたは法線マップを外観に添付します。

ヒント

  • 既定の外観 (およびシーンで使用されるその他の外観) は、シーンリストの [外観] ドロップダウンにあります。

    シーンリスト: 既定の外観

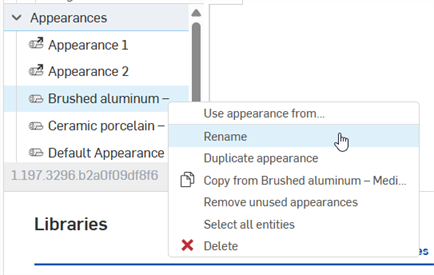

  • 外観の名前を変更するには、シーンリストで [外観] を右クリックし、[名前を変更] を選択します。リンクされた外観の名前は変更できません。

    外観の名前を変更

  • 現在の外観を使用するすべてのエンティティを選択するには、シーンリストで [外観] を右クリックし、[すべてのエンティティを選択] を押します。

  • シーンリストの外観をシーンリストエンティティに割り当てるには、シーンリストエンティティを選択した状態で、シーンリストの [外観] を右クリックして、[割り当て] を選択します。

  • パネル幅を調整するには、パネルの端にカーソルを合わせます。カーソルが両方向矢印に変わったら、パネルをクリックしてドラッグし、サイズを変更します。

外観リスト (シーンリスト) で複数の外観を選択すると、外観パネルにはすべての外観が一覧表示されます。

[外観] パネルに複数の外観が表示される

外観の行 (下の最初の図を参照) をクリックすると、外観がパネルに表示され、パラメータを編集できます。

外観パネルで選択した外観リストに戻るには、下の 2 番目の画像に示されているホームアイコン () をクリックします。

[外観] パネルの外観をクリックする ホームアイコンをクリックして [外観] リストに戻る

外観名の右にある X をクリックすると、外観パネルから削除され、シーンリストの外観リストでの選択が解除されます。

Apply a texture to a parameter in the Appearance panel via the Use bitmap file context menu option.

A texture can only be assigned to appearance parameters that accept them. This context menu is not accessible from all parameters.

  1. Right-click on the parameter where the texture should be applied.

  2. Select Use bitmap file:

    Appearance parameter context menu

  3. The Select image dialog opens, where you can access the image from a current or other document, or Import an image. In this case, click Import, and select the texture image from your computer:

    Select image dialog

  4. Once the notification indicates the upload is complete, you will not yet see the image in the Select image dialog. This is because the Render Studio scene is a snapshot of the part, Part Studio, or Assembly at the time of import, and this image is brought into the Onshape document post-import. A new version is now required, in order to update the scene. Click the Create a version in [Document name] link in the Select image dialog:

    Select image dialog: Clicking the Create a version link

  5. The Create version in [Document] dialog opens. Enter the version information and click the Create button:

    Create a version dialog

    6. If you don't see the Create version link in the Select image dialog, click the Create version button () on the Document panel to open the Create version dialog. Create the new version. Close and reopen the Select image dialog. The imported image should now be available.

    See Importing files for more information about uploading files.

  6. The texture image is now located in the Select image dialog. Click it to apply it to the appearance parameter (first image below). The image is now used for the appearance parameter (second image below):

    Selecting the Texture in the Select image dialog Applying the texture file to the Appearance parameter

  7. Adjust the Bitmap file's parameters as required (Scalar mode, Brightness, Contrast, Invert image).

Resetting the parameter to default

To reset the parameter to a default state:

  1. Right-click on the Bitmap file and select Reset to default.

    Accessing the Bitmap file context menu

  2. The Bitmap file is reset to the default black.png file.

    Reset to default parameter

標準の Onshape マテリアルライブラリを使用して Part Studio 内のパーツにマテリアルを割り当てると、そのパーツが新しいシーンに取り込まれるときに、そのマテリアルが Render Studio の外観にマッピングされます。マッピングにより Render Studio の外観が初期化され、シーン内でさらに編集できます。Render Studio の外観は、パーツの外観カラー (Part Studio 内のパーツにも割り当てられている) を使用するものもあれば、使用しないものもあります。たとえば、ABS マテリアルは外観色に基づいてパーツに色を付けますが、金色のマテリアルは外観の色を無視します。

パーツにガラス素材を適用すると、外観カラーに加えてパーツの透明度もインポートされます。

ヒント

  • Onshape 1.158 リリース以前に保存したシーンのパーツは、シーンを更新または再保存しても Part Studio のマテリアルで更新されません。

  • 以前にパーツの外観を Render Studio で編集していない限り、パーツのマテリアルを Part Studio で更新した場合は、Render Studioでシーンを更新するときにそのパーツのマテリアルが使用されます。パーツの外観を Render Studio で編集すると、Part Studio からのマテリアルと外観のマッピングの接続が切断されます。

  • 面の外観は、Render Studio のシーンで開いたときにパーツのマテリアルを継承します。

  • Part Studio 内の 2 つのパーツの外観が同じでマテリアルが異なる場合、Render Studio シーンで開くと 2 つの外観が作成されます。

    • シーンリスト ([外観] の下) にすべてのシーンの外観を表示できます。「シーンリストのコンポーネント」を参照してください。

  • カスタムライブラリのマテリアルが Onshape マテリアルライブラリのマテリアルとまったく同じ名前である場合は、Render Studio のそれぞれの外観にもマッピングされます。
  • Unassign a part's appearance or re-link its original Part Studio appearance using the Scene list context menu.

すべてのマッピングを確認するには、Part Studio のマテリアルから Render Studio の外観へのマッピング表を参照してください。

詳細は、Render Studio の例とリソースを参照してください。
