Onshape は、Onshape アプリケーションで何が選択されているか、何が起こっているかを複数の色で示します。このトピックは、これらの色がどのように使用されているかを理解するのに役立ちます。

カラーピッカーダイアログは次の場所で使用され、デジタル (RGB) カラーモデルから現在の選択に適用する色を選択します。

カラーピッカーダイアログには、以下に特に明記されていない限り、すべての場所に同じオプションがあります。

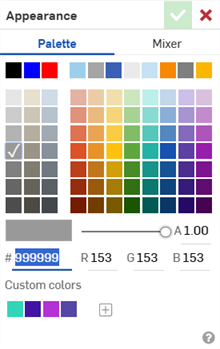

カラーピッカー (外観) ダイアログ

  • パレット - 事前設定スウォッチリストから現在の選択に適用する色を選択します。現在の色は白いチェックマークで示されます。

  • ミキサー - 現在の選択に適用する混合色をカスタムで作成できる場所。

    パレットまたはミキサーを使用して色を選択すると、16 進数 (#) と赤 (R)、緑 (G)、青 (B) の数値、およびパレット/ミキサーセクションの下のサンプルカラースウォッチが動的に更新されます。

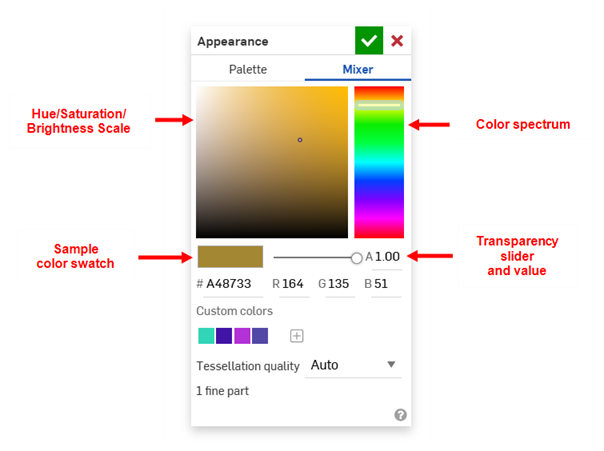

    カラーピッカーのミキサーオプション

    • カラースペクトル - 右側の RGB カラーモデルスペクトルから粗い色を選択するには、横のハンドルを使います。

    • 色相/彩度/明るさのスケール - ミキサーの左の正方形の場所をクリックして、色の色相、彩度、明るさを微調整します。

  • # - 現在の色の 16 進数値です。ミキサー/パレットを動的に更新するには、16 進数値を入力してください。

  • R/G/B - 赤/緑/青の数値。ミキサー/パレットを動的に更新するには、0 から 255 までの値を入力してください。

  • 透過性 (一部のカラーピッカーダイアログでは使用不可) - サンプルカラースウォッチの右側にある垂直スライダを使って、色の透明度を 0.00 (完全に透明) から 1.00 (完全に不透明) に設定します。

  • カスタムの色 - 追加したい新しいカスタムの色を表示します。パレットまたはミキサーで色を作成したら、プラスアイコン () をクリックしてカスタムカラーリストに追加します。

  • テッセレーション品質 (一部のカラーピッカーダイアログでは使用不可) - 現在選択されているパーツのテッセレーション品質を、[自動]、[粗い]、[中間]、[きめ細かい]、または [非常にきめ細かい] のいずれかに設定します。現在の Part Studio の細かいパーツの数は、このオプションの下にリストされています。詳細は、パーツのテッセレーション品質の指定を参照してください。

Onshape テーマをライトモードまたはダークモードに切り替えます。テーマ設定を参照してください。

Onshape にはあらかじめ決められたカラーパレットがあり、パーツの作成時に色の割り当てがローテーションします。8 色が順番にレンダリングされ、9 番目のパーツからも同じ順番が繰り返されます。

既定のパーツの色

Part Studio では、パーツ、面、フィーチャー、スケッチに色を適用できます。たとえば、パーツまたはパーツの面 (またはパーツのグループ) を右クリックして、[パーツの外観を編集] または [面に外観を追加] を選択すると、外観エディタ (下図) が開きます。または、インターフェイスの右側にある外観パネル () を開いて、パーツや面の色を編集することもできます。

外観を編集する

色を使うと、パーツを区別したり、モデルをカラーコードで区別するのに役立ちます。

パーツの色

詳細は、パーツ、面、フィーチャー、スケッチのカスタマイズ: 外観を参照してください。

次の表は、Onshape の各タブで使用される色、そのコンテキスト、およびそれぞれの例を示しています。

ColorHexa が定義する色の 16 進値と名前。

カラー コンテキスト 例

薄い灰色がかった青

(#dbf1fa)

1 つまたは複数のエントリを追加できるリストフィールドの背景色。

 リストフィールドの色の例

薄い灰色がかった赤

(#f8eaeb)

エラーが存在するリストフィールドの背景色。

 フィーチャーダイアログの背景のエラーの色

彩度がやや低めの青

(#789ad1)

薄い灰色がかった青

(#d0dcef)

ボックス選択 (左から右)

  • 彩度がやや低い青 - アウトライン

  • 薄い灰色がかった青 - フィル

 左から右へのボックス選択

非常に薄いオレンジ色

(#ffdc74)

非常に淡いオレンジ色

(#fff3cf)



ボックス選択 (右から左)

  • 非常に薄いオレンジ色 - アウトライン

  • 非常に淡いオレンジ色 - フィル

 右から左へのボックス選択

非常にソフトな青

(#b2ddf6)

薄い灰色がかった青

(#def1fb)

濃い青

(#094174)

メインビューの上部に表示される、最近のアクションに関連する情報アラートメッセージ

  • 非常にソフトな青 - アウトライン

  • 薄い灰色がかった青 - フィル

  • 紺色 - テキスト

 情報アラート

ソフトなオレンジ色

(#fcda7f)

非常に淡いオレンジ色

(#fff8e6)

非常に濃い灰色

(#333333)

メインビューの上部に表示される、最近のアクションに関連する警告アラートメッセージ

  • ソフトなオレンジ色 - アウトライン

  • 非常に淡いオレンジ色 - フィル

  • 非常に濃い灰色 - テキスト

 警告アラート

非常にソフトな赤

(#dd979b)

薄い灰色がかった赤

(#f9ebec)

非常に濃い灰色

(#333333)

メインビューの上部に表示される、最近のアクションに関連するエラーアラートメッセージ

  • 非常にソフトな赤 - アウトライン

  • 薄い灰色がかった赤 - フィル

  • 非常に濃い灰色 - テキスト

 エラーアラート

非常にソフトな緑

(#a2db7d)

薄い灰色がかった緑

(#ddf6cc)

非常に濃い灰色

(#333333)

メインビューの上部に表示される、最近のアクションに関連する成功アラートメッセージ

  • 非常にソフトな緑 - アウトライン

  • 薄い灰色がかった緑 - フィル

  • 非常に濃い灰色 - テキスト

 成功アラート

鮮やかな黄色

(#ffc107)

コンフィギュレーション、名前付きビュー、分解ビューの編集の通知

 通知を編集
カラー コンテキスト 例

ピュアな青

(#0000ff)

アクティブなスケッチのスケッチエンティティが完全に定義されていないことを示します。ドラッグしてエンティティを移動したり、サイズを変更したりできます。

 アクティブなスケッチ線の色

黒

(#000000)



  • Indicates a sketch entity in an active sketch is fully defined; you cannot drag to move or alter the entity.

  • 寸法値、矢印、および線をスケッチします。

 寸法が記入されたスケッチの色の例 スケッチの寸法と拘束の色

落ち着いた赤

(#bd3039)

スケッチエンティティが過剰に定義されている、スケッチにエラーがある、またはスケッチが解決できない場合があることを示します。

 スケッチの拘束エラーの例

濃い灰色がかった青

(#949ba0)

非アクティブなスケッチ線/曲線

 非アクティブなスケッチ線の色

薄い灰色がかった青

(#E3E6E9)

閉じたスケッチのフィル (アクティブまたは非アクティブなスケッチ)

 閉じたスケッチのフィルの色

非常にソフトなオレンジ色

(#f3bf8e)

スケッチエッジにカーソルを合わせる

 スケッチエッジにカーソルを合わせる

鮮やかな黄色

(#ffc107)

スケッチのエッジまたはエンティティを選択しました

 スケッチエッジを選択する 長方形のコーナーが 2 つ選択され、カーソルの場所に寸法が表示されます。

非常にソフトなオレンジ色

(#d9bfa0)

スケッチ寸法にカーソルを合わせる

 カーソルを合わせたスケッチ寸法の色

ソフトなオレンジ色

(#d9a566)

スケッチ寸法を選択する

 選択したスケッチ寸法の色

非常にソフトな青

(#90cef1)

スケッチ平面の線とテキスト

 スケッチ平面の線の色
カラー コンテキスト 例

鮮やかな黄色

(#ffc107)

グラフィック領域で選択したパーツ、サーフェス、エッジ、または頂点

 選択の色の例

落ち着いた赤

(#bd3039)

  • エラーのあるフィーチャーダイアログまたはパーツリストのテキスト

  • グラフィック領域でエラーが発生したパーツ、サーフェス、エッジ、または頂点

  • 干渉の検知 (分析ツール)

 エラーインジケータの例

鮮やかなマゼンタ

(#d403f9)

  • ルールドラインを表示 (ルールドサーフェスフィーチャー)

  • ISO 曲線を表示 (境界サーフェスフィーチャー)

 ISO 曲線とルールドラインを表示の例

ピュアなピンク

(#ff005a)

曲線/サーフェス分析: U 曲線のコームと境界 (面が選択されている場合)

 曲線/サーフェス分析: U 曲線の色

ピュアな青

(#0000ff)

曲線/サーフェス分析: V 曲線のコームと境界 (面が選択されている場合)

 曲線/サーフェス分析: V 曲線の色

ほとんど彩度のない濃い緑

(#70a65c)

曲線/サーフェス分析: 曲線コーム (エッジが選択されている場合)

 エッジ選択時の曲線解析

ソフトなバイオレット

(#b275de)

曲線/サーフェス分析: 曲線コーム境界 (エッジが選択されている場合)

非常に濃いマゼンタ

(#440154)

低しきい値の二面分析コーム

 二面分析の色の例

濃いシアン

(#21918c)

 中しきい値の二面分析コーム

鮮やかな黄色

(#fde725)

高しきい値の二面分析コーム

白

(#ffffff)

黒

(#000000)

 ゼブラストライプ ゼブラストライプの色の例

Viridis

緑のカラーマップ

曲率カラーマップ - カラー: 緑

 緑のカラーマップの例

青 → 赤

青と赤のカラーマップ

曲率カラーマップ - 色: 青 → 赤

 青と赤のカラーマップの例

プラズマ

プラズマのカラーマップ

曲率カラーマップ - 色: プラズマ

 プラズマのカラーマップの例

レインボー

レインボーのカラーマップ

曲率カラーマップ - 色: レインボー

 レインボーのカラーマップの例
抜き勾配分析の色

抜き勾配分析

 抜き勾配分析の色の例
カラー コンテキスト 例

鮮やかな黄色

(#ffc107)

グラフィック領域で選択したパーツ

 選択の色の例

強い赤

(#cd0000)

濃いライムグリーン

(#009500)

強い青

(#0000d0)

合致コネクタ / 合致軸の色

  • X 軸 - 強い赤

  • Y 軸 - 濃いライムグリーン

  • Z 軸 - 強い青

 合致コネクタ 合致軸の色

黒

(#000000)

 オフセット値、矢印、および線。 合致オフセットの線の色

非常にソフトな青

(#90cff1)

落ち着いた赤

(#bd3039)

濃い灰色

(#999999)



合致インジケータアイコン (ファスナー合致インジケーターはここに表示されています)。詳細は、合致インジケーターを参照してください。

  • 良好な合致 - 非常にソフトな青

  • 問題がある合致 - 落ち着いた赤

  • 抑制済み/非アクティブの合致 - 濃い灰色

 合致コネクタアイコンの色

Viridis

緑のカラーマップ

シミュレーションカラースケールオプション: 緑

 緑のカラースケールの例

青 → 赤

青と赤のカラーマップ

シミュレーションカラースケールオプション: 青 → 赤

 青と赤のカラースケールの例

プラズマ

プラズマのカラーマップ

シミュレーションカラースケールオプション: プラズマ

 プラズマのカラースケールの例

レインボー

レインボーのカラーマップ

シミュレーションカラースケールオプション: レインボー

 レインボーのカラースケールの例
