Onshape utilizza diversi colori per indicare cosa è selezionato o cosa sta avvenendo nell'applicazione Onshape. Questo argomento ti aiuta a capire come sono utilizzati questi colori.

La finestra di dialogo di selezione dei colori è utilizzata nelle seguenti posizioni per selezionare i colori da un modello di colore digitale (RGB) e applicarli alla selezione corrente:

La finestra di dialogo per il selettore dei colori ha le stesse opzioni in tutte le posizioni, se non diversamente indicato qui di seguito:

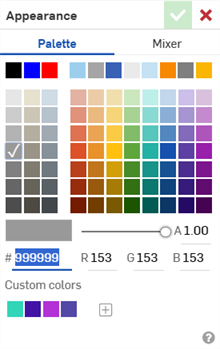

Finestra di dialogo per il selettore di colori (Aspetto)

  • Tavolozza: seleziona un colore nell'elenco dei campioni preimpostati da applicare alla selezione corrente. Il colore attuale è indicato da un segno di spunta bianco.

  • Mixer: fornisce una posizione da cui puoi creare un colore misto personalizzato da applicare alla selezione corrente.

    La selezione di un colore effettuata utilizzando la tavolozza o il mixer aggiorna dinamicamente i valori numerici esadecimali (#) e rosso (R), verde (G) e blu (B) e il campione di colore sotto la sezione Tavolozza/Mixer.

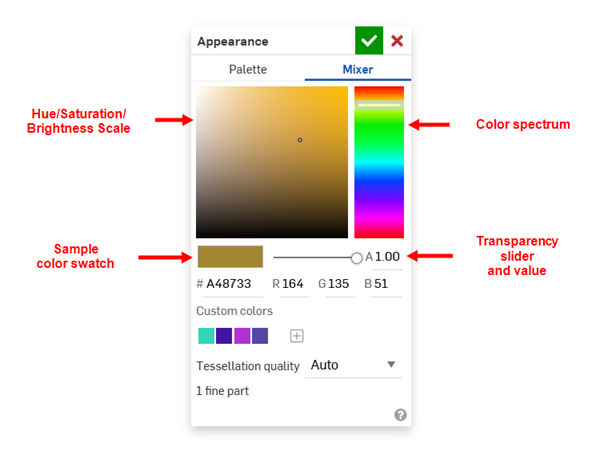

    Opzioni del mixer con selettore di colori

    • Spettro di colori: fai clic o usa la maniglia orizzontale per selezionare un colore grezzo nello spettro del modello di colore RGB sulla destra.

    • Scala tonalità/saturazione/luminosità: regola con precisione la tonalità, la saturazione e la luminosità del colore facendo clic su una posizione nel riquadro sinistro del Mixer.

  • #: valore esadecimale per il colore corrente. Inserisci un valore esadecimale per aggiornare il Mixer/la Tavolozza in modo dinamico.

  • R/G/B: valori numerici di colore rosso/verde/blu. Inserisci valori compresi tra 0 e 255 per aggiornare il Mixer/la Tavolozza in modo dinamico.

  • Trasparenza (non disponibile in tutte le finestre di dialogo di selezione dei colori): usa il cursore verticale a destra del campione di colore per impostare la trasparenza del colore da 0,00 (completamente trasparente) a 1,00 (completamente opaco).

  • Colori personalizzati: visualizza tutti i nuovi colori personalizzati che desideri aggiungere. Quando hai creato un colore nella tavolozza o nel mixer, fai clic sull'icona più () per aggiungerlo all'elenco dei colori personalizzati.

  • Qualità della tassellatura (non disponibile in tutte le finestre di dialogo di selezione dei colori): imposta la qualità della tassellatura delle parti attualmente selezionate su Auto, Grossolana, Media, Sottile o Molto sottile. Il numero di parti sottili per il Part Studio corrente è elencato sotto questa opzione. Per ulteriori informazioni, vedi Specificare la qualità della tassellatura delle parti.

Cambia il tuo tema Onshape tra modalità chiara o scura. Vedi Temi.

Onshape ha una tavolozza di colori predeterminata e una rotazione delle assegnazioni dei colori man mano che le parti sono create. Appaiono in una sequenza di otto colori, la cui sequenza si ripete a partire dal nono colore:

Colori predefiniti delle parti

In Part Studio, è possibile applicare un colore a una parte, una faccia, una funzione o uno schizzo. Ad esempio, fai clic con il pulsante destro del mouse sulla parte o sulla faccia della parte (o gruppo di parti) e seleziona Modifica aspetto alla parte o Aggiungi aspetto alla faccia. Si apre l'editor aspetti (visualizzato di seguito). In alternativa puoi aprire il pannello Aspetto () sul lato destro dell'interfaccia per modificare i colori delle parti o della faccia.

Modifica aspetto

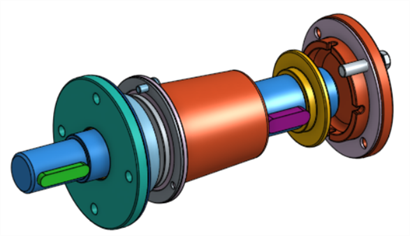

I colori possono aiutare a differenziare le parti o fornire un codice colore per i modelli:

Colori delle parti

Per ulteriori informazioni vedi Personalizzazione di parti, facce, funzioni e schizzi: aspetto.

Le tabelle seguenti forniscono i colori usati in ogni scheda Onshape, il relativo contesto e un esempio di ciascuno.

Valori esadecimali dei colori e nomi provenienti da ColorHexa.

Colore Contesto Esempio

Blu grigiastro chiaro

(#dbf1fa)

Colore di sfondo in un campo elenco in cui è possibile aggiungere una o più voci

 esempio di colore del campo elenco

Rosso grigiastro chiaro

(#f8eaeb)

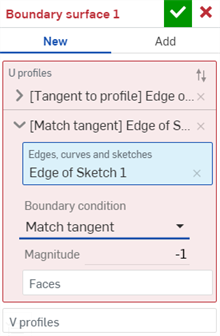

Colore di sfondo in un campo elenco in cui è presente un errore.

 colore di sfondo dell'errore nella finestra di dialogo della funzione

Blu leggermente desaturato

(#789ad1)

Blu grigiastro chiaro

(#d0dcef)

Selezione della casella (da sinistra a destra)

  • Blu leggermente desaturato - contorno

  • Blu grigiastro chiaro - riempimento

 rettangolo di selezione da sinistra a destra

Arancione molto chiaro

(#ffdc74)

Arancione molto chiaro

(#fff3cf)



Selezione della casella (da destra a sinistra)

  • Arancione molto chiaro - contorno

  • Arancione molto chiaro - riempimento

 rettangolo di selezione da destra a sinistra

Blu molto tenue

(#b2ddf6)

Blu grigiastro chiaro

(#def1fb)

Blu scuro

(#094174)

Messaggio di informazioni relativo a un'azione recente, visualizzato nella parte superiore della vista principale

  • Blu molto tenue - contorno

  • Blu grigiastro chiaro - riempimento

  • Blu scuro - testo

 Avviso informativo

Arancio tenue

(#fcda7f)

Arancione molto chiaro

(#fff8e6)

Grigio molto scuro

(#333333)

Messaggio di avviso relativo a un'operazione recente, visualizzato nella parte superiore della vista principale

  • Arancio tenue - contorno

  • Arancione molto chiaro - riempimento

  • Grigio molto scuro - testo

 Avvertenza

Rosso molto tenue

(#dd979b)

Rosso grigiastro chiaro

(#f9ebec)

Grigio molto scuro

(#333333)

Messaggio di avviso di errore relativo a un'azione recente, visualizzato nella parte superiore della vista principale

  • Rosso molto tenue - contorno

  • Rosso grigiastro chiaro - riempimento

  • Grigio molto scuro - testo

 Avviso di errore

Verde molto tenue

(#a2db7d)

Verde grigiastro chiaro

(#ddf6cc)

Grigio molto scuro

(#333333)

Messaggio di avviso su una recente operazione completata correttamente, visualizzato nella parte superiore della vista principale

  • Verde molto tenue - contorno

  • Verde grigiastro chiaro - riempimento

  • Grigio molto scuro - testo

 Avviso di operazione completata correttamente

Giallo vivido

(#ffc107)

Modifica delle configurazioni, delle viste denominate, delle notifiche delle viste esplose

 Modifica notifica
Colore Contesto Esempio

Blu puro

(#0000ff)

Indica che le entità dello schizzo in uno schizzo attivo non sono completamente definite; è possibile trascinare l'entità per spostarla o modificarne le dimensioni.

 Colore della linea dello schizzo attiva

Nero

(#000000)



  • Indica che un'entità dello schizzo in uno schizzo attivo non è completamente definita; non è possibile trascinare per spostare o modificare l'entità.

  • Valori, frecce e linee di dimensioni dello schizzo.

 Schizzo che è stato dimensionato (esempio di colore) dimensioni dello schizzo e colore vincolo

Rosso moderato

(#bd3039)

Indica che un'entità di schizzo è sovradefinita, uno schizzo contiene un errore o, in alcuni casi, che uno schizzo è irrisolvibile.

 esempio di errore di vincolo di schizzo

Blu grigiastro scuro

(#949ba0)

Linea/curva dello schizzo inattiva

 Colore della linea dello schizzo inattivo

Blu grigiastro chiaro

(#E3E6E9)

Riempimento chiuso dello schizzo (schizzo attivo o inattivo)

 Colore di riempimento dello schizzo chiuso

Arancione molto tenue

(#f3bf8e)

Cursore su bordo schizzo

 passaggio cursore su bordo schizzo

Giallo vivido

(#ffc107)

Il bordo o l'entità dello schizzo selezionati

 bordo dello schizzo selezionato Sono selezionati due angoli rettangolari ed è visualizzata una dimensione nella posizione del cursore

Arancione molto tenue

(#d9bfa0)

Passaggio cursore su dimensione schizzo

 colore passaggio cursore su dimensione dello schizzo

Arancio tenue

(#d9a566)

Dimensione dello schizzo selezionata

 colore dimensione dello schizzo selezionata

Blu molto tenue

(#90cef1)

Piano dello schizzo e testo

 Colore piano dello schizzo
Colore Contesto Esempio

Giallo vivido

(#ffc107)

Parte, superficie, bordo o vertice selezionati nell'area grafica

 Esempi di colori di selezione

Rosso moderato

(#bd3039)

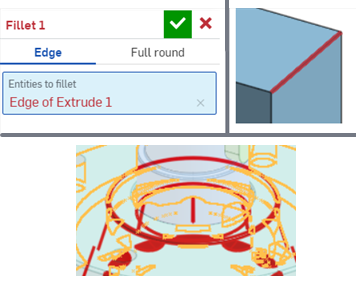

  • Testo con un errore nella finestra di dialogo di una funzione o in un elenco delle parti

  • Parte, superficie, bordo o vertice con un errore nell'area grafica

  • Rilevamento delle interferenze (strumento di analisi)

 Esempi di indicatori di errore

Magenta vivido

(#d403f9)

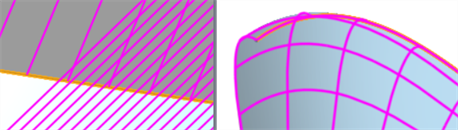

  • Mostra linee rigate funzione di superficie rigata)

  • Mostra isocurve (funzione della superficie bordo)

 mostra esempi di isocurve e linee rigate

Rosa puro

(#ff005a)

Analisi della curva/superficie: pettini e bordo della curva a U (quando è selezionata una faccia)

 Analisi curve/superficie: colore delle curve a U

Blu puro

(#0000ff)

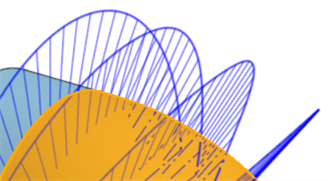

Analisi di curve/superfici: pettini e bordi della curva a V (quando è selezionata una faccia)

 Analisi curve/superficie: colore delle curve a V

Verde scuro per lo più desaturato

(#70a65c)

Analisi di curve/superfici: pettini di curvatura (quando è selezionato uno spigolo)

 Analisi della curva quando è selezionato il bordo

Viola tenue

(#b275de)

Analisi curve/superficie: bordo dei Pettini di curvatura (quando è selezionato uno spigolo)

Magenta molto scuro

(#440154)

Pettini per analisi diedrale a bassa soglia

 Esempio di colori per l'analisi diedrale

Ciano scuro

(#21918c)

 Pettini per analisi diedrale a soglia media

Giallo vivido

(#fde725)

Pettini per analisi diedrale ad alta soglia

Bianco

(#ffffff)

Nero

(#000000)

 Strisce zebrate esempio di colore a strisce a zebra

Viridis

mappa colori viridis

Mappa dei colori di curvatura - Colori: Viridis

 esempio di mappa colori viridis

Blu -> Rosso

mappa colori blu-rossa

Mappa dei colori di curvatura - Colori: blu -> rosso

 esempio di mappa colori blu-rossa

Plasma

mappa colori plasma

Mappa dei colori di curvatura - Colori: Plasma

 esempio di mappa colori plasma

Arcobaleno

mappa colori arcobaleno

Mappa dei colori di curvatura - Colori: Arcobaleno

 esempio di mappa colori arcobaleno
colori per l'analisi di sformo

Analisi di sformo

 esempio di colori per l'analisi di sformo
Colore Contesto Esempio

Giallo vivido

(#ffc107)

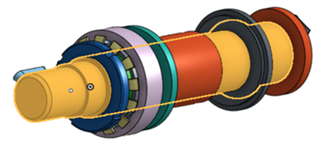

Parte selezionata nell'area grafica

 Esempio di colore di selezione

Rosso deciso

(#cd0000)

Verde lime scuro

(#009500)

Blu deciso

(#0000d0)

Colori assi mate connector/accoppiamento

  • Asse X - Rosso intenso

  • Asse Y - Verde lime scuro

  • Asse Z - Blu intenso

 Mate connector Colori assi accoppiamento

Nero

(#000000)

 Valori di offset, frecce e linee. Colore linea offset accoppiamento

Blu molto tenue

(#90cff1)

Rosso moderato

(#bd3039)

Grigio scuro

(#999999)



Icone dell'indicatore di accoppiamento (indicatore di accoppiamento fissato mostrato qui). Per ulteriori informazioni, consulta Indicatori di accoppiamento .

  • Good Mate - Blu molto tenue

  • Problem Mate - Rosso moderato

  • Mate soppresso/inattivo - Grigio scuro

 Colori icone mate connector

Viridis

mappa colori viridis

Opzione scala cromatica di simulazione: Viridis

 esempio di scala colori viridis

Blu -> Rosso

mappa colori blu-rossa

Opzione scala cromatica di simulazione: blu -> rosso

 esempio di scala colori blu-rosso

Plasma

mappa colori plasma

Opzione scala cromatica di simulazione: Plasma

 esempio di scala cromatica plasma

Arcobaleno

mappa colori arcobaleno

Opzione scala cromatica di simulazione: Arcobaleno

 esempio di scala colori arcobaleno
