Surface contrainte

1. Click the Constrained surface icon ( ).



2. Choisissez de définir la surface à l'aide de points ou de données de maillage.
   • Points - Sélectionnez les sommets pour définir la surface. La surface est créée perpendiculairement au sommet sélectionné. Pour modifier l'orientation de la surface, cliquez sur le sommet dans la boîte de dialogue pour afficher des options supplémentaires :



     • Cliquez dans le champ Normal pour le sélectionner, puis sélectionnez la direction dans laquelle vous souhaitez créer la surface à partir du modèle.
     • Cliquez sur le bouton Connecteur de positionnement pour sélectionner un connecteur de positionnement.
     • Cliquez sur le bouton Inverser la normale pour changer d'orientation.
   • Maillage - Sélectionnez les corps ou les faces du maillage pour définir la surface.
3. Définissez la tolérance à autoriser lors de la création de la surface. Plus la tolérance est grande, plus la surface obtenue est simple et grande.
4. Click the Optimize dropdown and select to optimize for performance or smoothness.
   • Performance - Faster performance that may produce lower-quality surfaces.
   • Régularité - Produit généralement des surfaces de meilleure qualité avec des courbures plus faibles, mais avec des performances plus lentes et un plus grand nombre de points de contrôle.
5. Cochez la case Déviation pour afficher l'écart maximal entre les points/maillage d'origine et la surface créée.
   • Cliquez sur la case à cocher Afficher l'écart pour afficher l'écart maximal ou Tous les écarts sur le modèle.
   • Définissez la limite des écarts à afficher. Tout écart inférieur à la limite saisie ne sera pas affiché sur le modèle.
6. Cliquez sur .

Surface contrainte définie par des points

Surface contrainte définie par des points dans une extrusion

Surface contrainte définie par un maillage

Rayures rendues sur une surface contrainte définie par une numérisation de données de maillage d'un violon.

Surface contrainte avec affichage des écarts

Une ligne rouge a été ajoutée au modèle pour mettre en évidence les écarts.

Options d'orientation de Surface contrainte

Gauche : surface contrainte normale au sommet sélectionné. À droite : surface contrainte dont l'orientation n'est pas normale.

Cette liste répertorie la collection d'outils de fonction de surface. Elle n'est pas exhaustive. Des outils de fonction supplémentaires peuvent être utilisés lors de la modélisation de surfaces. Voir Surfaçage pour plus d'informations.

• Épaissir - Ajoutez de la profondeur à une surface. Créez une nouvelle pièce ou modifiez une pièce existante en donnant de l'épaisseur à une surface et en la convertissant en un solide, en ajoutant ou en supprimant du matériau d'une pièce ou d'une surface existante, ou en recoupant des pièces dans son tracé.
• Entourer - Créez une pièce en sélectionnant toutes les limites entourant un espace vide pour former un solide. Utilisez n'importe quel ensemble de surfaces et de solides (y compris des plans et des faces) qui se croisent ou se connectent au niveau d'un contour pour créer un volume. Créez une nouvelle pièce ou modifiez une pièce existante en ajoutant, en supprimant ou en croisant des pièces.
• Appliquer un congé - Arrondissez les arêtes intérieures et extérieures tranchantes et définissez-les comme rayon constant standard, conique plus stylisé ou variable en sélectionnant Congé d'arête. Vous pouvez éventuellement appliquer un congé arrondi complet pour créer un mélange homogène d'une ou de plusieurs faces entre deux côtés opposés.
• Combinaison de faces - Arrondissez des faces intérieures et extérieures tranchantes connectées ou déconnectées pour créer une combinaison homogène entre les faces ou détachez la combinaison pour créer de nouvelles faces, en définissant un rayon ou une largeur constante. Définissez plus en détail la section transversale de la combinaison (bille roulante ou profil balayé), la symétrie, le contrôle, l'ajustement, les contraintes et les limites.
• Supprimer la face - Supprimez la géométrie d'une pièce. Choisissez si vous souhaitez corriger les faces environnantes (en les prolongeant jusqu'à ce qu'elles se croisent), fermez ou laissez ouvert. Cet outil de modification directe est particulièrement pratique si vous ne disposez pas de l'historique paramétrique de la pièce, comme c'est souvent le cas avec une pièce importée.
• Déplacer la face - Translatez, faites pivoter ou décalez une ou plusieurs faces sélectionnées. Cet outil d'édition directe est particulièrement pratique si vous ne disposez pas de l'historique paramétrique de la pièce, comme c'est souvent le cas pour une pièce importée.
• Remplacer la face - Ajustez ou étendez une face à une nouvelle surface. Cet outil d'édition directe est particulièrement pratique si vous ne disposez pas de l'historique paramétrique de la pièce, comme c'est souvent le cas avec une pièce importée.
• Décaler la surface : créez une nouvelle surface en décalant une face, une surface ou une région d'esquisse existante. Définissez la distance de décalage sur 0 pour créer une copie sur place.
• Surface de contour - Créez ou ajoutez une surface spécifiée par ses profils de contour.
• Remplissage - Créez une surface (ou une pièce à partir de surfaces) en définissant des limites et en affinant la surface avec des conditions aux limites (au lieu de nécessiter l'utilisation de surfaces de référence).
• Déplacer le contour - Déplacez les arêtes de contour d'une surface afin de la prolonger ou de l'ajuster.
• Surface réglée - Créez une surface réglée nouvelle ou supplémentaire à partir d'une arête existante ou de plusieurs arêtes d'une zone d'esquisse.
• Ajustement mutuel - Ajustez deux surfaces adjacentes en prolongeant les intersections pour terminer l'ajustement.
• Surface contrainte - Créez une surface à partir d'une sélection de points ou de données de maillage dans les limites d'une tolérance spécifiée. Affichez les écarts et optimisez les performances ou la fluidité.

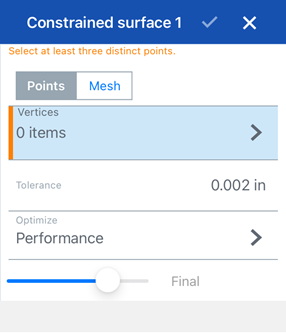

1. Tap the Constrained surface icon ().



2. Choisissez de définir la surface à l'aide de points ou de données de maillage.
   • Points - Select the vertices to define the surface. The surface is created Normal to the selected vertex. To change the orientation of the surface, tap the Vertices and then tap the Verrtex (first image below) to show additional options for the Vertices group (second image below):



     • Tap in the Normal field to select it, then select the direction in which to create the surface from the model.
     • Tap the Mate connector button to select a mate connector.
     • Toggle Flip normal on to switch the orientation.
   • Maillage - Sélectionnez les corps ou les faces du maillage pour définir la surface.
3. Définissez la tolérance à autoriser lors de la création de la surface. Plus la tolérance est grande, plus la surface obtenue est simple et grande.
4. Tap the Optimize dropdown and select to optimize for performance or smoothness.
   • Performance - Faster performance that may produce lower-quality surfaces.
   • Régularité - Produit généralement des surfaces de meilleure qualité avec des courbures plus faibles, mais avec des performances plus lentes et un plus grand nombre de points de contrôle.
5. Toggle Deviation on to view the maximum deviation between the original points/mesh and the created surface.
   • Toggle Show deviation on to display the Deviation type. Tap and then select either Maximum deviation or All deviations on the model.
   • Définissez la limite des écarts à afficher. Tout écart inférieur à la limite saisie ne sera pas affiché sur le modèle.
6. Appuyez sur la case.
