Onshape utilise plusieurs couleurs pour indiquer ce qui est sélectionné ou ce qui se passe dans l'application Onshape. Cette rubrique vous aide à comprendre comment ces couleurs sont utilisées.

La boîte de dialogue du sélecteur de couleurs est utilisée aux endroits suivants pour sélectionner des couleurs à partir d'un modèle colorimétrique numérique (RGB) et les appliquer à la sélection actuelle :

La boîte de dialogue du sélecteur de couleurs propose les mêmes options partout, sauf indication contraire ci-dessous :

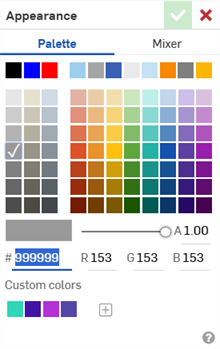

Boîte de dialogue du sélecteur de couleurs (Apparence)

  • Palette - Sélectionnez une couleur dans la liste d'échantillons prédéfinie à appliquer à la sélection actuelle. La couleur actuelle est indiquée par une coche blanche.

  • Mélangeur de couleurs - Fournit un emplacement à partir duquel vous pouvez créer une couleur mixte personnalisée à appliquer à la sélection en cours.

    La sélection d'une couleur à l'aide de la Palette ou du Mélangeur de couleurs met à jour dynamiquement les valeurs numériques hexadécimales (#) et rouge (R), vert (G) et bleu (B), ainsi que l'échantillon de couleur sous la section Palette/Mélangeur de couleurs.

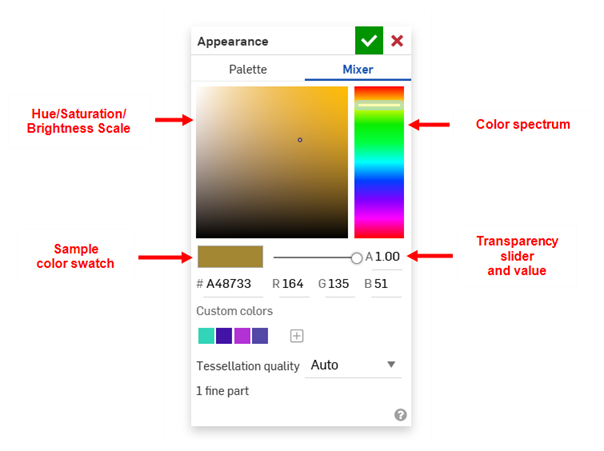

    Sélecteur de couleurs et options de mélangeur de couleurs

    • Spectre de couleurs - Cliquez ou utilisez la poignée horizontale pour sélectionner une couleur grossière dans le spectre du modèle colorimétrique RGB sur la droite.

    • Échelle teinte/saturation/luminosité - Ajustez la teinte, la saturation et la luminosité de la couleur en cliquant sur un emplacement dans le carré gauche du Mélangeur de couleurs.

  • # - Valeur hexadécimale de la couleur actuelle. Entrez une valeur hexadécimale pour mettre à jour le Mélangeur de couleurs/la Palette de manière dynamique.

  • R/G/B - Valeurs numériques des couleurs rouge/vert/bleu. Entrez des valeurs comprises entre 0 et 255 pour mettre à jour le Mélangeur de couleurs/la Palette de manière dynamique.

  • Transparence (non disponible dans toutes les boîtes de dialogue du sélecteur de couleurs) - Utilisez le curseur vertical situé à droite de l'échantillon de couleur pour régler la transparence de la couleur de 0,00 (complètement transparent) à 1,00 (complètement opaque).

  • Couleurs personnalisées - Affiche toutes les nouvelles couleurs personnalisées que vous souhaitez ajouter. Lorsqu'une couleur est créée dans la Palette ou le Mélangeur de couleurs, cliquez sur l'icône plus () pour l'ajouter à la liste des couleurs personnalisées.

  • Qualité de facétisation (non disponible dans toutes les boîtes de dialogue du sélecteur de couleurs) - Règle la qualité de facétisation de la ou des pièces actuellement sélectionnées sur Auto, Grossier, Moyen, Fin ou Très fin. Le nombre de pièces fines pour le Part Studio actuel est indiqué en dessous de cette option. Voir Spécifier la qualité de la facétisation des pièces pour plus d'informations.

Passez du mode clair au mode sombre, ou l'inverse. Voir Thème.

Onshape dispose d'une palette de couleurs prédéterminée et d'une rotation des attributions de couleurs au fur et à mesure de la création des pièces. Elles sont rendues dans une séquence de huit couleurs, la séquence se répétant sur la 9e pièce :

Couleurs de pièces par défaut

Dans un Atelier des pièces, vous pouvez appliquer une couleur à une pièce, une face, une fonction ou une esquisse. Par exemple, cliquez avec le bouton droit sur la pièce ou la face de la pièce (ou un groupe de pièces) et sélectionnez Modifier l'apparence de la pièce ou Ajouter une apparence à la face. Cela ouvre l'éditeur d'apparence (illustré ci-dessous). Vous pouvez également ouvrir le panneau Apparence () sur le côté droit de l'interface pour modifier les couleurs des pièces ou des faces.

Modifier l'apparence

Les couleurs peuvent aider à différencier les pièces ou à fournir un code couleur pour vos modèles :

Couleurs de la pièce

Consultez Personnalisation des pièces, des faces, des fonctions et des esquisses : Apparence pour plus d'informations.

Les tableaux suivants présentent les couleurs utilisées dans chaque onglet Onshape, leur contexte et un exemple de chacune d'entre elles.

Valeurs hexadécimales de couleur et noms provenant de ColorHexa.

Couleur Contexte Exemple

Bleu grisâtre clair

(#dbf1fa)

Couleur de fond dans un champ de liste où une ou plusieurs entrées peuvent être ajoutées

 exemple de couleur de champ de liste

Rouge grisâtre clair

(#f8eaeb)

Couleur de fond dans un champ de liste contenant une erreur.

 couleur d'erreur d'arrière-plan dans la boîte de dialogue des fonctions

Bleu légèrement désaturé

(#789ad1)

Bleu grisâtre clair

(#d0dcef)

Sélection rectangulaire (de gauche à droite)

  • Bleu légèrement désaturé - contour

  • Bleu grisâtre clair - remplissage

 case de sélection de gauche à droite

Orange très clair

(#ffdc74)

Orange très pâle

(#fff3cf)



Sélection rectangulaire (de droite à gauche)

  • Orange très clair - contour

  • Orange très pâle - remplissage

 sélection rectangulaire de droite à gauche

Bleu très doux

(#b2ddf6)

Bleu grisâtre clair

(#def1fb)

bleu foncé

(#094174)

Message d'alerte d'information lié à une action récente, affiché en haut de la vue principale

  • Bleu très doux - contour

  • Bleu grisâtre clair - remplissage

  • Bleu foncé - texte

 Alerte d'information

Orange doux

(#fcda7f)

Orange très pâle

(#fff8e6)

Gris très foncé

(#333333)

Message d'alerte d’avertissement lié à une action récente, affiché en haut de la vue principale

  • Orange doux - contour

  • Orange très pâle - remplissage

  • Gris très foncé - texte

 Alerte d'avertissement

Rouge très doux

(#dd979b)

Rouge grisâtre clair

(#f9ebec)

Gris très foncé

(#333333)

Message d'alerte d'erreur lié à une action récente, affiché en haut de la vue principale

  • Rouge très doux - contour

  • Rouge grisâtre clair - remplissage

  • Gris très foncé - texte

 Alerte d'erreur

Vert très doux

(#a2db7d)

Vert grisâtre clair

(#ddf6cc)

Gris très foncé

(#333333)

Message d'alerte de réussite lié à une action récente, affiché en haut de la vue principale

  • Vert très doux - contour

  • Vert grisâtre clair - remplissage

  • Gris très foncé - texte

 Alerte de réussite

Jaune vif

(#ffc107)

Modifier les configurations, les vues nommées, les notifications de vues éclatées

 Modifier la notification
Couleur Contexte Exemple

Bleu pur

(#0000ff)

Indique que les entités d'esquisse d'une esquisse active ne sont pas complètement définies ; vous pouvez faire glisser le pointeur pour déplacer l'entité ou modifier sa taille.

 Couleur de la ligne d’esquisse active

Noir

(#000000)



  • Indique qu'une entité d'esquisse dans une esquisse active n'est pas complètement définie ; vous ne pouvez pas faire glisser pour déplacer ou modifier l'entité.

  • valeurs des cotes d'esquisse, flèches et lignes.

 Exemple d'esquisse qui a été dimensionnée en couleur cotes de l'esquisse et couleur des contraintes

Rouge modéré

(#bd3039)

Indique qu'une entité d'esquisse est surdéfinie, qu'une esquisse contient une erreur ou qu'une esquisse est parfois impossible à résoudre.

 exemple d'erreur de contrainte d'esquisse

Bleu grisâtre foncé

(#949ba0)

Courbe ou ligne d'esquisse inactive

 Couleur de la ligne d'esquisse inactive

Bleu grisâtre clair

(#E3E6E9)

Remplissage d'esquisse fermée (esquisse active ou inactive)

 Couleur de remplissage de l'esquisse fermée

Orange très doux

(#f3bf8e)

Survol de l’arête d’esquisse

 survol de l’arête d’esquisse

Jaune vif

(#ffc107)

L'arête d'esquisse ou l'entité sélectionnée

 arête d'esquisse sélectionnée Deux coins rectangulaires sont sélectionnés et une cote apparaît à l'emplacement du curseur

Orange très doux

(#d9bfa0)

Survol des cotes de l'esquisse

 couleur du survol de la cote de l'esquisse

Orange doux

(#d9a566)

Cote d'esquisse sélectionnée

 couleur sélectionnée de la cote de l'esquisse

Bleu très doux

(#90cef1)

Ligne et texte du plan d’esquisse

 Couleur de la ligne du plan d'esquisse
Couleur Contexte Exemple

Jaune vif

(#ffc107)

Pièce, surface, arête ou sommet sélectionnés dans la zone graphique

 Exemples de couleurs de sélection

Rouge modéré

(#bd3039)

  • Texte de la boîte de dialogue des fonctions ou de la liste des pièces contenant une erreur

  • Pièce, surface, arête ou sommet présentant une erreur dans la zone graphique

  • Détection des interférences (outil d'analyse)

 Exemples d'indicateurs d'erreur

Magenta vif

(#d403f9)

  • Afficher les lignes réglées (fonction de surface réglée)

  • Afficher les isocourbes (fonction de la surface de contour)

 afficher des exemples de courbes isocourbes et de lignes réglées

Rose pur

(#ff005a)

Analyse des courbes/surfaces : peignes et bordures de la courbe en U (lorsqu'une face est sélectionnée)

 Analyse des courbes/surfaces - Couleur des courbes en U

Bleu pur

(#0000ff)

Analyse des courbes/surfaces : peignes et bordure de la courbe en V (lorsqu'une face est sélectionnée)

 Analyse des courbes/surfaces - Couleur des courbes en V

Vert foncé principalement désaturé

(#70a65c)

Analyse des courbes/surfaces : peignes de courbes (lorsqu'une arête est sélectionnée)

 Analyse de la courbe lorsque l'arête est sélectionnée

Violet doux

(#b275de)

Analyse des courbes/surfaces : la courbe peigne la bordure (lorsqu'une arête est sélectionnée)

Magenta très foncé

(#440154)

Peignes d'analyse dièdre à faible seuil

 Exemple de couleurs d'analyse dièdre

Cyan foncé

(#21918c)

 Peignes d'analyse dièdre à seuil moyen

Jaune vif

(#fde725)

Peignes d'analyse dièdre à seuil élevé

Blanc

(#ffffff)

Noir

(#000000)

 Rayures zébrées exemple de couleur à rayures zébrées

Viridis

palette de couleurs Viridis

Palette de couleurs de courbure - Couleurs : Viridis

 exemple de palette de couleurs Viridis

Bleu -> Rouge

palette de couleurs bleu-rouge

Palette de couleurs de courbure - Couleurs : bleu - rouge>

 exemple de palette de couleurs bleu-rouge

Plasma

palette de couleurs plasma

Palette de couleurs de courbure - Couleurs : Plasma

 exemple de palette de couleurs plasma

Arc-en-ciel

palette de couleurs arc-en-ciel

Palette de couleurs de courbure - Couleurs : arc-en-ciel

 exemple de palette de couleurs arc-en-ciel
couleurs d'analyse des dépouilles

Analyse de la dépouille

 exemple de couleurs d'analyse de dépouille
Couleur Contexte Exemple

Jaune vif

(#ffc107)

Pièce sélectionnée dans la zone graphique

 Exemple de couleur de sélection

Rouge intense

(#cd0000)

Vert citron foncé

(#009500)

Bleu intense

(#0000d0)

Connecteur de positionnement/Couleurs des axes de contrainte

  • Axe X - Rouge intense

  • Axe Y - Vert citron foncé

  • Axe Z - Bleu intense

 Connecteur de positionnement Couleurs des axes de contrainte

Noir

(#000000)

 Valeurs de décalage, flèches et lignes. Couleur de la ligne de décalage de contrainte

Bleu très doux

(#90cff1)

Rouge modéré

(#bd3039)

Gris foncé

(#999999)



Icônes de l'indicateur de liaison fixe (indicateur de liaison fixe illustré ici). Consultez la section Indicateurs de contrainte pour plus d'informations.

  • Contrainte correcte - Bleu très clair

  • Contrainte avec un problème - Rouge modéré

  • Contrainte supprimée/inactive - Gris foncé

 Couleurs des icônes de connecteur de positionnement

Viridis

palette de couleurs Viridis

Option d'échelle de couleur de simulation : Viridis

 exemple d'échelle de couleurs Viridis

Bleu -> Rouge

palette de couleurs bleu-rouge

Option d'échelle de couleur de simulation : Bleu -> Rouge

 exemple d'échelle de couleurs bleu-rouge

Plasma

palette de couleurs plasma

Option d'échelle de couleur de simulation : Plasma

 exemple d'échelle de couleurs plasma

Arc-en-ciel

palette de couleurs arc-en-ciel

Option d'échelle de couleur de simulation : arc-en-ciel

 exemple d'échelle de couleurs arc-en-ciel
