Disponible dans : Dessin

Barre d'outils Fonctions avec les icônes des vues en surbrillance

Lorsque vous créez un dessin à partir d'une pièce, d'une courbe, d'une surface ou d'un sous-assemblage, vous pouvez le créer sans aucune vue (par défaut) ou avec 4 vues standard : dessus, avant, droite et isométrique. En règle générale, la projection des vues dépend de la norme choisie (projection Europe pour la norme ISO et projection USA pour la norme ANSI). Vous pouvez également utiliser un modèle personnalisé et sélectionner la projection, ou modifier la projection après la création du dessin.

Par exemple, un dessin ANSI standard peut ressembler à ceci :

exemple d'un dessin ANSI standard

Toutes les vues d'une pièce, d'une courbe ou d'une surface d'un dessin proviennent de la même version de la pièce. Lors de la création d'une vue (dessin, projeté, auxiliaire, section), la même version de pièce utilisée est celle de toutes les vues existantes.

Les vues sont placées sur des feuilles et peuvent avoir des relations avec d'autres vues.

Consultez les pages suivantes pour plus d'informations sur chaque vue :

Placez une vue du modèle (pièce, surface, assemblage, esquisse, courbe, pièce composite ou motif de tôlerie plate) sur la feuille active ; utilisez la boîte de dialogue pour sélectionner la pièce, l'esquisse ou le motif de tôlerie plat souhaité, y compris la version et l'orientation. Par défaut, l'étiquette et l'échelle sont désactivées. Pour afficher l'échelle, double-cliquez sur la vue : la boîte de dialogue Propriétés de la vue s'ouvre en haut à gauche du dessin.

  1. Cliquez sur Insérer une vue dans la barre d'outils :

    2. Insérer une commande d'affichage dans la barre d'outils

  2. Cliquez sur le bouton Insert Part or Assemblage Icon Insérer dans la boîte de dialogue (sur l'image de gauche ci-dessous) pour ouvrir la boîte de dialogue Sélectionner une pièce ou un assemblage (illustrée sur l'image de droite ci-dessous). Recherchez des pièces, des surfaces, des assemblages, des courbes ou des esquisses (ou des versions de ceux-ci) dans les Ateliers des pièces et Assemblages dans le ou les documents actuels (ou autres) :

    1. Sélectionnez pour insérer depuis l'espace de travail actuel (dans les Ateliers des pièces ou Assemblages dans ce document) :

      Étape 2b pour utiliser la fonction Insérer des vues

      Par défaut, le filtre sélectionné est Pièces, mais vous pouvez également rechercher un Atelier des pièces complet, des assemblages, des surfaces, des esquisses, des courbes, des pièces composites et des mises à plat de tôlerie. Ces icônes de filtre apparaissent uniquement lorsque l'Atelier des pièces ou l'assemblage sélectionné contient les types d'entités suivants :

      Étape 2b pour utiliser la fonction Insérer des vues

    2. Ou cliquez sur Autres documents pour utiliser les filtres familiers pour rechercher et sélectionner une version dans un autre document :

      Étape 3 pour utiliser la fonction Insérer des vues

    3. Une fois qu'un document est sélectionné, s'il possède des versions, cliquez sur pour ouvrir le tableau des versions et sélectionnez la version ou l'espace de travail dans laquelle ou lequel vous souhaitez sélectionner une pièce ou un assemblage :

      Étape 4 pour utiliser la fonction Insérer des vues

      Vous pouvez également choisir de ne voir que les éléments publiés Icône de publication et de créer une version.

  3. Une fois qu'un Atelier des pièces ou un Assemblage est sélectionné, sélectionnez une vue à l'aide de la boîte de dialogue Insérer une vue :

    Capture d'écran de la boîte de dialogue Insérer une vue avec un Atelier des pièces sélectionnéCapture d'écran de la boîte de dialogue Insérer une vue avec un assemblage sélectionné

    La capture d'écran de gauche montre la boîte de dialogue Insérer une vue pour un Atelier des pièces ; celle de droite montre la boîte de dialogue d'un Assemblage

    Pour les Ateliers des pièces et les Assemblages :

    • Sélectionnez l'orientation de la vue : dessus, gauche, droite, avant (par défaut), arrière, dessous ou isométrique. Vous pouvez également sélectionner des vues nommées existantes (avec et sans plans de coupe), le cas échéant.

    • Sélectionnez la liste déroulante Échelle de la vue pour sélectionner une échelle spécifique pour la vue.

    • Sélectionnez la simplification de la vue : Aucune, Absolue, Coefficient par rapport à l'atelier, Coefficient par rapport à la pièce ou Auto (par défaut). Cela simplifie la géométrie indiquée sur le dessin en fixant un seuil en dessous duquel les fonctions sont masquées. Ce paramètre ne concerne que les vues récemment insérées. Voir Insérer les éléments par défaut de la vue pour plus d'informations.

    • Vous pouvez aussi cocher la case à côté de Afficher les apparences de l'esquisse pour afficher les apparences de l'Atelier des pièces ou de l'Assemblage à partir duquel vous insérez.

    Capture d'écran de la boîte de dialogue Insérer une vue

    Pour les Assemblages, si disponibles :

    • Sélectionnez l'orientation de la vue : dessus, gauche, droite, avant (par défaut), arrière, dessous ou isométrique. Vous pouvez également sélectionner des vues nommées existantes (avec et sans plans de coupe), le cas échéant.

    • Sélectionnez une vue éclatée ou une position nommée à l'aide de la liste déroulante Éclater/Position.

    • Sélectionnez un état d'affichage à l'aide de la liste déroulante Afficher l'état.

    4. Si une vue nommée, une vue éclatée/une position nommée et/ou un état d'affichage sont actifs lors de la création d'un onglet Dessin pour la première fois, les champs de la boîte de dialogue Insérer une vue sont préremplis avec cette vue, cette position et/ou cet état.

  4. Une fois que vous avez sélectionné l'entité voulue, cliquez sur le dessin pour placer la vue. Un aperçu apparaît lorsque vous placez la vue.

Supprimer des vues

  1. Sélectionnez la vue à supprimer à l'aide d'une méthode de sélection.
  2. Appuyez sur la touche Supprimer ou cliquez avec le bouton droit pour activer le menu contextuel et sélectionnez Supprimer.

Déplacer une vue

  1. Sélectionnez la vue.
  2. Faites glisser jusqu'à l'emplacement souhaité.

Déplacer une vue vers une autre feuille

Vous pouvez déplacer n'importe quelle vue vers une autre feuille préexistante de votre dessin de trois manières : utiliser la commande Déplacer vers la feuille du menu contextuel, sélectionner une nouvelle feuille dans la liste déroulante de la boîte de dialogue Propriétés de la vue ou faire glisser la vue vers une autre feuille dans le panneau Feuilles.

Lorsqu'une vue est déplacée vers une autre feuille, toutes les entités associées (étiquettes, cotes, etc.) se déplacent avec elle.
Lorsque vous déplacez une vue auxiliaire, la vue parent n'est pas déplacée.
Lorsque vous déplacez une vue parent, la vue auxiliaire n'est pas déplacée.

Moving a linked view to another sheet

If a view is linked to another view, for example a Section view is created from a Front view, and one of these views is moved to another sheet, the view displays an arrow at the top right corner of the view icon in the Sheets panel, to indicate it is linked to a view in an external sheet:

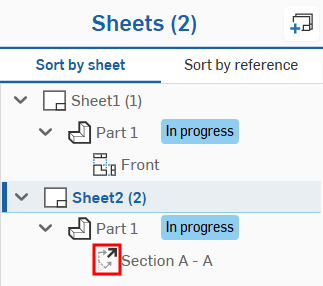

Linked view moved to another sheet

The Section view in Sheet 2 is linked to the Front view in Sheet 1.

Notez les points suivants :

  • Updating a reference for a linked view also updates all views to which it is linked.

  • Currently, it is not possible to unlink a view. It must first be deleted, and then a new view added into the sheet in question.

Copier une vue

Copiez et collez des vues d'un emplacement à un autre dans la même feuille, d'une feuille à une autre dans le même dessin ou d'une feuille d'un dessin à une feuille d'un autre dessin dans le même espace de travail. Vous ne pouvez pas copier et coller des vues d'un espace de travail à un autre, par exemple d'un document à un autre.

Pour copier n'importe quelle vue :

  1. Cliquez sur la vue pour la sélectionner.

  2. Cliquez avec le bouton droit et sélectionnez Copier (Ctrl+C) dans le menu contextuel.

  3. Placez le curseur sur le nouvel emplacement, cliquez avec le bouton droit et sélectionnez Coller (Ctrl+V) pour placer la vue copiée.

Vous pouvez également copier une vue en maintenant la touche Alt enfoncée, puis en sélectionnant et en faisant glisser la vue que vous souhaitez copier.

Sélectionnez une vue, faites un clic droit et sélectionnez Afficher les propriétés. Vous pouvez également double-cliquer sur une vue pour ouvrir la boîte de dialogue Propriétés de la vue :

Boîte de dialogue Propriétés de la vue

Vous pouvez sélectionner un état d'affichage (le cas échéant) et les vues sont mises à jour en conséquence.

Lorsque plusieurs vues avec des valeurs différentes pour leurs propriétés sont sélectionnées, les champs appropriés de la boîte de dialogue affichent plusieurs valeurs, comme indiqué ci-dessous :

Boîte de dialogue Propriétés de la vue avec plusieurs valeurs sélectionnées

Pour les vues Détail et Section, il existe d'autres options d'étiquette Afficher, expliquées ci-dessous.

Pour les vues projetées créées à partir de vues en coupe, il existe une option supplémentaire pour travailler avec des découpes, expliquée ci-dessous.

  • Document - Le nom du document dans lequel réside la pièce ou l'assemblage.
  • Espace de travail ou Version - Nom de l'espace de travail si la pièce ou l'assemblage provient du document actif. Nom de version si la pièce ou l'assemblage se trouve dans un autre document (lorsque les ateliers des pièces ou les assemblages sont déplacés vers un autre document, ce document est automatiquement versionné).
  • Type - Indique si le dessin est d'une pièce ou d'un assemblage.
  • Référence - Nom de la pièce ou de l'assemblage du dessin, avec un lien permettant d'ouvrir le document de référence et l'onglet atelier de pièces ou assemblage.
  • Orientation de lavue : pour changer la vue d'un point de vue à un autre, sélectionnez dans la liste déroulante : haut, gauche, droite, avant, arrière, bas, isométrique ou nommé.

    • Si une vue nommée a été insérée puis supprimée de l'espace de travail, elle est grisée dans la liste du menu contextuel. Vous pouvez sélectionner une orientation de vue différente ou laisser la vue actuelle telle quelle.

  • Échelle - Définissez l'échelle du dessin. L'entrée est au format N:N ou N/N. Pour les valeurs saisies par l'utilisateur, le deuxième chiffre ou le dénominateur est toujours défini sur 1 et vous pouvez double-cliquer sur l'étiquette d'échelle pour la modifier. Par défaut, l'échelle d'une vue projetée est toujours définie sur Parent (la même échelle que la vue parente).
  • Angle de rotation - Utilisez cette option pour faire pivoter l'angle de vue (en unités par défaut). La flèche inverse la direction de l'angle. Toutes les vues, lorsqu'elles sont créées, ont un angle de rotation de 0 degrés. Vous pouvez modifier cette valeur uniquement si la vue n'a pas de parent (n'est pas un enfant), n'est pas un parent (n'a pas d'enfant) ou si l'alignement avec un parent est supprimé.

    Les valeurs valides sont comprises entre 0 et 360 degrés.

    Les vues qui peuvent être pivotées peuvent également être une Vue alignée verticalement ou horizontalement le long d'une arête droite sélectionnée.

  • Arêtes tangentes - Sélectionnez le traitement visuel des arêtes tangentes dans la vue
    • Masqué - Les arêtes tangentes sont visuellement supprimées du dessin :

    • Solide - Les arêtes tangentes sont indiquées par des lignes de solide

      Arête tangente solide

    • Transparent - Les arêtes tangentes sont représentées par des lignes interrompues :

      Arête tangente transparente

  • Mode de rendu de la vue - Sélectionnez le type de mode de rendu souhaité : Meilleure qualité ou Meilleures performances. Les vues des dessins ont comme valeur par défaut Meilleure performance. Si, dans certains cas, certaines arêtes ne sont pas affichées correctement, changez le mode de rendu de la vue sur Meilleure qualité. Le paramètre de mode de rendu s'applique à la fois aux vues de dessins dans Onshape et aux vues des dessins exportés.
  • Simplification de la vue - Cette fonction permet aux utilisateurs de simplifier la géométrie affichée dans le dessin en définissant un seuil au-dessous duquel les fonctions seront masquées.

    • Auto - Par défaut. Recherche les meilleurs paramètres de simplification de la vue en fonction de la géométrie de la pièce et utilise automatiquement ces paramètres pour afficher la pièce ou l'assemblage.

    • Absolu - Entrez un nombre dans les unités de longueur du dessin pour indiquer que toute fonction inférieure à la valeur sera simplifiée dans la vue. Si les pièces entières sont inférieures à la valeur seuil, elles seront absentes de la vue. Ceci est utile pour supprimer les détails excessifs qui ne sont pas nécessaires à des fins de dessin (par exemple, un grand nombre de fonctions ou de composants de très petite taille).

    • Coefficient par rapport à l'atelier - Entrez un pourcentage de la taille de l'Atelier des pièces ou de l'assemblage en dessous duquel la fonction sera simplifiée dans la vue. Si les pièces entières sont inférieures à la valeur seuil, elles seront absentes de la vue. Ceci est utile pour supprimer les détails excessifs qui ne sont pas nécessaires à des fins de dessin (par exemple, un grand nombre de fonctions ou de composants de très petite taille).

    • Coefficient par rapport à la pièce - Entrez un pourcentage de la taille de la pièce en dessous duquel la fonction sera simplifiée dans la vue. Ce paramètre vise à préserver les pièces dans une vue, tout en simplifiant les détails de ces pièces. Cela est utile si vous avez l'intention de vous assurer que toutes les pièces sont présentes afin de faciliter les tâches détaillées, telles que le placement de légendes.

    Toutes les vues enfant hériteront du paramètre de simplification de la vue parent, mais toute vue enfant peut être modifiée indépendamment ultérieurement sans affecter le reste des paramètres de la vue dans la dépendance parent/enfant.

  • Feuille - Nom de la feuille active affichée ; utilisez la liste déroulante pour déplacer la vue vers une autre feuille.
  • Nom - Le nom de la vue au format <perspective de la vue>-<nom de la pièce>. La modification du nom de la vue ne modifie pas la perspective de la vue ni le nom de la pièce.

    Si une seule vue est sélectionnée dans la liste Feuille/Vues, vous pouvez utiliser maj+N pour ouvrir la boîte de dialogue Renommer.

  • Étiquette de vue - Toutes les vues (projetée, auxiliaire, en coupe et détaillée) vous permettent de placer une étiquette de vue sous la vue dans le dessin. Les étiquettes de vue sont appliquées automatiquement lors de l'ajout d'une vue de détail ou en coupe. Pour appliquer des étiquettes de vue aux vues projetées et auxiliaires, ouvrez leur boîte de dialogue Propriétés, cochez Étiquette de vue et donnez un nom à l'étiquette.

    Pour les vues de détail et en coupe, vous pouvez éventuellement spécifier un préfixe et un suffixe personnalisés pour l'étiquette, ce qui permet de créer une étiquette sur plusieurs lignes. La modification de la lettre modifie également la lettre de la vue référencée (le parent de la vue détaillée ou le trait de coupe d'une vue en coupe, par exemple).

    Étiquette de la vue

  • Étiquette d'échelle - Cochez cette case pour afficher l'étiquette d'échelle sous la vue.
  • Afficher l'apparence de l'esquisse - Cochez cette case pour afficher l'apparence de l'esquisse depuis l'Atelier des pièces ou l'assemblage dans le dessin.
  • Déplacer vers la feuille - Ouvre une boîte de dialogue avec une liste déroulante répertoriant toutes les feuilles disponibles. Sélectionnez une feuille vers laquelle déplacer la vue actuellement sélectionnée.
  • Référence de la table de nomenclature - Sélectionnez l'assemblage que la table de nomenclature doit référencer.
  • Référence du tableau de liste de coupe - Sélectionnez la table de liste de coupe qui doit être référencée.
  • Appliquer la coupe de section de la vue parent - Lorsque vous créez une vue projetée à partir d'une vue en coupe, activez cette option pour créer la vue projetée avec les découpes de la vue parent.

Vous pouvez également ouvrir l'atelier de pièces ou l'assemblage d'où provient la vue et spécifier une échelle, un angle de rotation et un libellé d'échelle.

Sélectionnez Échelle parent pour lier l'échelle de la vue à l'échelle de son parent ou Échelle de la feuille pour lier l'échelle de la vue à l'échelle de la feuille.

Remarques

  • La vue tourne autour du centre du rectangle de vue, qui change de taille selon les besoins. Pour les vues détaillées, la vue tourne autour du centre du cercle entourant la vue détaillée ; la géométrie visible reste la même et le cercle reste de la même taille.
  • Lorsque l'angle de rotation n'est pas de 0 degré, les propriétés de vue permettant de reconnecter l'alignement sont désactivées. De même, les commandes permettant de reconnecter l'alignement avec le parent sont également désactivées. Vous devez définir l'angle de rotation sur 0 degré pour que la vue puisse se reconnecter au parent.
  • Toutes les cotes s'ajustent lorsqu'un angle de rotation change. Les cotes linéaires verticales et horizontales restent verticales et horizontales. Les cotes linéaires alignées et pivotées restent alignées et orientées selon leur géométrie de vue.
  • L'échelle de la vue et l'emplacement de l'étiquette changent pour être centrés sous le nouveau rectangle de vue ou le nouveau cercle de la vue détaillée.
  • Utilisez Supprimer l'alignement avec le parent pour supprimer l'alignement de la vue sur son parent. S'il n'y a pas de dépendances, c'est-à-dire si la vue n'a pas d'enfants, vous pouvez utiliser le champ Angle de rotation une fois l'alignement rompu. Toutefois, si d'autres problèmes empêchent la rotation de la vue (c'est-à-dire si elle a des enfants), la vue ne peut pas être pivotée. Gardez à l'esprit que si une vue a des enfants, elle ne peut pas être pivotée même si vous supprimez l'alignement.
  • Copiez une étiquette de la vue avec Ctrl+C pour copier l'étiquette et appliquer les propriétés par défaut de Notes (à partir du volet Propriétés). Utilisez Alt + faire glisser pour copier une étiquette de vue en conservant les propriétés de l'étiquette de la vue.

Utilisez le clic droit de la souris pour ouvrir un menu contextuel sur n'importe quelle vue pour accéder à une liste d'options de commande pour cette vue. Ces options de commande sont répertoriées ci-dessous. Veuillez noter que toutes les commandes répertoriées ici ne sont pas disponibles pour chaque type de vue.

  1. Cliquez avec le bouton droit sur la vue pour ouvrir le menu contextuel et sélectionner la commande Ajuster le style de ligne.

  2. Cliquez sur chaque arête de la vue pour appliquer les modifications de style spécifiées ; ces sélections apparaissent dans la boîte de dialogue sous Arêtes.

  3. Dans la boîte de dialogue, réglez les éléments suivants selon vos spécifications :

    • Style de ligne - Sélectionnez un style de ligne dans la liste déroulante.

    • Tirets (s'il s'agit d'une ligne en pointillés) - Personnalisez l'espacement des tirets.

    • Épaisseur (en unités spécifiées)

    • Couleur - Cliquez sur le bloc de couleur et ajustez-le en conséquence dans la boîte de dialogue des couleurs.

  4. Fermez la boîte de dialogue avec Icône Accepter en forme de coche.

Par défaut, les lignes d'une vue qui ne sont pas visibles dans la position actuelle de la vue (lignes masquées) sont masquées.

Pour modifier leur visibilité, faites un clic droit sur la vue et sélectionnez Afficher/masquer > Afficher les lignes masquées ou Masquer les lignes cachées dans le menu contextuel :

exemple de sélection de la vue et Afficher les lignes masquées dans le menu contextuel

La vue résultante :

exemple du résultat de la sélection de la vue et Afficher les lignes masquées dans le menu contextuel

Par défaut, les lignes de pliage d'une mise à plat de tôlerie sont visibles.

Pour modifier leur visibilité, faites un clic droit sur la vue et sélectionnez Afficher/masquer > Afficher les lignes de pliage ou Masquer les lignes de pliage dans le menu contextuel :

exemple de Lignes de pliage affichées

La vue résultante :

exemple de Lignes de pliage masquées

Affiche ou masque les axes de symétrie automatiques ajoutés à la géométrie circulaire (perçages, cylindres et sphères). Les axes de symétrie ajoutés à l'aide des outils de dessin d'axe de symétrie ne sont pas masqués.

Sélectionnez la vue, cliquez avec le bouton droit, puis sélectionnez Afficher/masquer > Masquer les axes de symétrie (ou Afficher les axes de symétrie) dans le menu contextuel :

Exemple d'axes de symétrie affichés et d'axes de symétrie masqués

Axes de symétrie automatiques affichés à gauche (par défaut) et masqués à droite.

Les arêtes tangentes sont des arêtes formées entre une courbe et une arête linéaire ; par exemple, à partir de congés ou d'arêtes lisses.

Pour sélectionner le traitement visuel des lignes tangentes, sélectionnez la vue, cliquez avec le bouton droit et sélectionnez Arêtes tangentes, puis sélectionnez l'un des trois modes suivants :

  • Masqué - Les arêtes tangentes sont visuellement supprimées du dessin.
  • Solide - Les arêtes tangentes sont indiquées par des lignes de solide. C'est la valeur par défaut.
  • Transparent - Les arêtes tangentes sont représentées par des lignes interrompues.

Exemple d'arêtes pleines, fantômes et masquées

Trois options d'arête tangente différentes, de gauche à droite : Solide (par défaut), Transparent et Masqué.

Par défaut, la vue ombrée des pièces n'est pas visible.

Pour modifier leur visibilité, faites un clic droit sur la vue et sélectionnez Afficher/masquer > Afficher la vue ombrée ou Masquer la vue ombrée dans le menu contextuel :

exemple d'une vue ombrée d'une entité

Si une vue parente est ombrée, la vue détaillée est également ombrée. Vous pouvez modifier l'ombrage de l'enfant indépendamment de l'ombrage du parent, ainsi que l'ombrage du parent indépendamment de l'ombrage de l'enfant (cliquez avec le bouton droit sur la vue).

Si une décalcomanie est appliquée à une pièce, elle n'est visible que lorsque la vue ombrée est affichée.

Par défaut, les lignes indiquant les perçages filetés sont visibles.

Pour modifier leur visibilité, faites un clic droit sur la vue et sélectionnez Afficher/masquer > Afficher ou Masquer les filetages dans le menu contextuel :

exemple montrant l'affichage des fils (lignes indiquant des perçages filetés)

L'affichage des esquisses est pratique pour afficher des esquisses de mises à plat sur les vues de dessin de ces mises à plat pour la tôlerie.

Pour les vues des pièces, cette commande affiche ou masque les esquisses sélectionnées à partir d'un Part Studio. Sélectionnez la vue, puis faites un clic droit et sélectionnez Afficher/Masquer > Afficher/Masquer les esquisses. Lorsque la boîte de dialogue Afficher/Masquer les esquisses s'ouvre, sélectionnez l'esquisse dans le menu. Vous pouvez sélectionner plusieurs esquisses. Cette boîte de dialogue affiche toutes les esquisses du Part Studio dans lequel la pièce a été modélisée. La sélection de la même esquisse de dessin pour chaque vue affiche l'esquisse dans la perspective de chaque vue.

Pour masquer une esquisse, ouvrez à nouveau la boîte de dialogue Afficher/Masquer les esquisses et cliquez pour désélectionner l'esquisse ou les esquisses.

exemple de la façon de masquer une esquisse exemple de la façon de masquer une esquisse

Pour les vues d'assemblages, cette commande active ou désactive la visibilité des esquisses sélectionnées dans l'assemblage (les esquisses doivent d'abord être insérées dans un assemblage). Par défaut, les esquisses d'assemblage sont masquées.

Pour modifier la visibilité des esquisses, faites un clic droit sur la vue et sélectionnez Afficher/masquer > Afficher les esquisses ou Masquer les esquisses dans le menu contextuel.

Une fois affichées, toutes les esquisses insérées dans l'assemblage deviennent visibles sur le dessin.

Si une esquisse contenant des points d'esquisse est insérée dans le dessin, les points d'esquisse sont visibles par défaut.

Pour modifier leur visibilité, faites un clic droit sur la vue, puis sélectionnez Afficher/masquer > Afficher les points d'esquisse ou Masquer les points d'esquisse dans le menu contextuel :

Cliquez avec le bouton droit et sélectionnez Afficher les points d'esquisse dans le menu contextuel

Pour personnaliser l'apparence et la taille des points d'esquisse dans le dessin, utilisez le panneau des propriétés du dessin, onglet Géométrie de construction.

Afficher ou masquer les arêtes d'un dessin. Cette fonctionnalité est disponible dans toutes les vues de dessin.

Sélectionnez la vue, faites un clic droit, puis sélectionnez Afficher/Masquer > Afficher/masquer les arêtes dans le menu contextuel (première image ci-dessous). La boîte de dialogue Afficher/masquer les arêtes s'ouvre (deuxième image ci-dessous) :

Afficher/masquer les arêtes dans le menu contextuel Boîte de dialogue Afficher/masquer les arêtes

Sélectionnez les arêtes que vous souhaitez masquer dans votre vue. Les arêtes deviennent plus épaisses et sont colorées en gris pour indiquer qu'elles sont marquées comme masquées. Les lignes masquées sont également affichées en gris pour vous aider à définir les arêtes à afficher. Si vous faites une erreur, cliquez à nouveau sur l'arête et elle devient noire (indiquant qu'elle restera affichée). Cliquez sur la coche verte dans la boîte de dialogue. Toutes les arêtes marquées comme masquées sont masquées dans la vue.

Exemple de masquage de certaines arêtes d'une vue

Pour afficher les arêtes masquées, inversez ce processus. Sélectionnez la vue, faites un clic droit et sélectionnez Afficher/Masquer > Afficher/Masquer les arêtes dans le menu contextuel, sélectionnez toutes les arêtes masquées (grises) que vous souhaitez afficher. Cliquez ensuite sur la coche verte dans la boîte de dialogue.

Afficher ou masquer les pièces défectueuses qui ont été insérées dans une vue d'assemblage. Les pièces défectueuses sont affichées par défaut dans les dessins de pièces, mais elles sont masquées par défaut dans les dessins d'assemblage ; leur rendu peut avoir un impact sur les performances.

Pour modifier la visibilité des pièces défectueuses, faites un clic droit sur la vue et sélectionnez Afficher/Masquer > Afficher les pièces défectueuses ou Masquer les pièces défectueuses dans le menu contextuel.

Lorsqu'une vue comportant une pièce dotée d'une fonction de perçage est insérée dans un dessin, ses marques de centre sont automatiquement affichées si la vue est perpendiculaire à la face sur laquelle le perçage est inséré. De même, si une fonction de perçage est structurée (circulaire ou linéaire) ou dupliquée, des marques de centre automatiques sont affichées. Pour les perçages circulaires ou linéaires, les lignes de connexion entre les marques de centre sont également affichées.

Pour modifier la visibilité des marques d'auto-centrage, faites un clic droit sur la vue et sélectionnez Afficher/masquer > Afficher les marques d'auto-centrage ou Masquer les marques d'auto-centrage dans le menu contextuel :

Afficher/masquer les marques de centre automatiques dans le menu contextuel

Pour plus d'informations sur les marques de centre, voir Marques de centre.

Pour insérer une esquisse dans une vue en coupe :

  1. Faites un clic droit sur la vue en coupe et sélectionnez Afficher/masquer > Afficher/Masquer les esquisses (première image ci-dessous) pour ouvrir la boîte de dialogue Afficher/masquer les esquisses (deuxième image ci-dessous) :

    2. Exemple d'afficher/masquer les esquisses dans le menu contextuel Exemple de boîte de dialogue Afficher/Masquer les esquisses

  2. À partir de là, cliquez sur la ou les esquisses que vous souhaitez insérer.

  3. Cliquez sur la coche Icône Accepter en forme de coche dans le coin supérieur droit de la boîte de dialogue pour insérer la ou les esquisses dans votre vue en coupe.

Pour retirer une esquisse dans une vue en coupe :

  1. Faites un clic droit sur la vue et sélectionnez Afficher/Masquer > Afficher/Masquer les esquisses dans le menu contextuel.

  2. Cliquez sur la ou les esquisses que vous souhaitez supprimer (notez qu'elles ne sont plus mises en surbrillance en bleu).
  3. Cliquez sur la coche Icône Accepter en forme de coche dans le coin supérieur droit de la boîte de dialogue pour terminer la suppression d’une ou plusieurs esquisses.

Depuis une vue en coupe, vous pouvez modifier la visibilité des lignes de coupe décalées en cliquant avec le bouton droit sur la vue en coupe et en sélectionnant Afficher/Masquer > Afficher les lignes de coupe décalées ou Masquer les lignes de coupe décalées dans le menu contextuel :

exemple de la façon d'afficher/masquer les lignes de coupe décalées

Depuis une vue en coupe, vous pouvez modifier la visibilité des notes de pliage pour les vues mises à plat de tôlerie en cliquant avec le bouton droit sur la vue et en sélectionnant Afficher/Masquer > Afficher les notes de pliage ou Masquer les notes de pliage dans le menu contextuel :

exemple de la façon d'afficher/masquer les notes de pliage

Les intersections entre les pièces sont des arêtes virtuelles (courbes dessinées à l'endroit où les pièces se croisent). Par défaut, elles ne sont pas visibles.

Le fait de masquer les intersections entre les pièces peut améliorer les performances.

Si une vue d'assemblage comportant plus de 20 pièces ne s'affiche pas correctement parce que des pièces interfèrent les unes avec les autres ou parce que certaines parties des arêtes et des faces qui se croisent sont identifiées à tort comme étant masquées (ou visibles) dans n'importe quelle vue, activez Afficher les intersections entre les pièces.

Pour activer ou désactiver la visibilité des intersections de pièces, faites un clic droit sur la vue et sélectionnez Afficher/masquer > Afficher les intersections entre les pièces ou Masquer les intersections de la ou des pièces dans le menu contextuel.

En plus de basculer l'affichage des arêtes virtuelles (courbes dessinées là où les pièces se croisent), cette commande restaure également la visibilité des pièces qui ont été complètement laissées en dehors de la vue car elles avaient une intersection et qu'elles étaient partiellement cachées de l'orientation spécifique de la vue.

Par défaut, les pièces sont toujours visibles lorsqu'une vue est insérée dans un dessin.

Pour modifier leur visibilité, faites un clic droit sur la vue et sélectionnez Afficher/masquer > Afficher/Masquer les pièces dans le menu contextuel.

Une boîte de dialogue s'ouvre. Avec un focus sur le champ Pièces masquées, sélectionnez les pièces de la vue que vous souhaitez masquer. Cliquez sur la coche (Icône Accepter en forme de coche) pour accepter et fermer la boîte de dialogue. Par exemple :

Par défaut, les contraintes d'esquisse sont masquées dans la vue.

Pour modifier leur visibilité, faites un clic droit sur la vue et sélectionnez Afficher/masquer > Afficher les contraintes ou Masquer les contraintes dans le menu contextuel :

Contraintes d'esquisse masquées et affichées

Contraintes masquées (à gauche) et affichées (à droite).

Sélectionnez une vue, puis cliquez avec le bouton droit sur État d'affichage pour afficher la liste des états d'affichage disponibles à la visualisation. Sélectionnez-en un. Pour toutes les vues parent, la valeur par défaut est 'Afficher tout '. Toutes les vues enfant ont par défaut l'état d'affichage « Suivre le parent ». Les vues de section et de détail ne suivront que l'état d'affichage du parent.

Si vous créez un état d'affichage après la création du dessin, mettez à jour le dessin pour utiliser l'état d'affichage. Si vous supprimez un état d'affichage de l'assemblage, lors de la mise à jour du dessin, un message d'erreur s'affiche :

Impossible de résoudre l'état d'affichage

Toutes les vues utilisant l'état d'affichage supprimé sont vides, mais restent sur le dessin. Le nom de l'état d'affichage supprimé n'apparaît plus dans le menu contextuel.

Sélectionnez une vue, puis cliquez avec le bouton droit et survolez Explosion/Position pour afficher la liste des états d'éclatement ou de position disponibles pour la vue. Sélectionnez-en un.

Si vous créez une vue éclatée après avoir créé le dessin, mettez à jour le dessin pour utiliser l'éclatement. Si vous supprimez une vue éclatée de l'assemblage, lors de la mise à jour du dessin, un message d'erreur s'affiche :

Échec de la résolution de la vue éclatée

Notez que le déplacement de la barre d'annulation dans l'arborescence éclatée entre les étapes d'éclatement n'affecte pas la vue du dessin. Les vues de dessin reflètent toutes les étapes d'éclatement d'une vue éclatée.

Sélectionnez une vue enfant, cliquez avec le bouton droit et sélectionnez Supprimer l'alignement avec le parent pour déconnecter l'alignement automatique des vues dérivées d'autres vues afin de les placer indépendamment sur le dessin.

Lorsque vous supprimez un alignement, vous ne rompez pas l'alignement avec les enfants de la vue. Si la vue a des enfants (ou des alignements), vous ne pourrez pas faire pivoter la vue.

Sélectionnez la section distincte, le recadrage ou la vue auxiliaire, cliquez avec le bouton droit et sélectionnez Modifier la section, Modifier le recadrage ou Modifier la vue auxiliaire. Pour les vues en coupe et en recadrage, utilisez la boîte de dialogue qui s'ouvre pour modifier la spline/le cercle/le polygone. Ajoutez des points de spline, faites glisser la forme vers une nouvelle taille ou un nouvel emplacement, ou modifiez d'autres spécifications. Pour les vues auxiliaires, utilisez la boîte de dialogue pour fournir une étiquette, modifier l'arête de la vue d'origine, inverser la vue ou activer/désactiver la visibilité du plan de vue.

Sélectionnez la vue en coupe ou la vue en coupe distincte, cliquez avec le bouton droit et sélectionnez Modifier le hachurage. La boîte de dialogue Modifier le hachurage s'ouvre. Cliquez sur la zone de hachurage du dessin et un ensemble d'options s'ouvre dans la boîte de dialogue, dans laquelle vous pouvez ajuster le type de hachurage (ANSI, ISO ou Général), la répétition, l'échelle, l'angle et la couleur.

Boîte de dialogue Modifier les hachures

Sélectionnez une section ou une vue recadrée, cliquez avec le bouton droit et sélectionnez Supprimer la section (ou Supprimer le recadrage) pour supprimer la section distincte ou la vue recadrée et laisser la spline/le cercle/le polygone comme référence. Pour supprimer le contour, cliquez pour le mettre en surbrillance, puis appuyez sur Supprimer ou cliquez avec le bouton droit et sélectionnez Supprimer.

Voir Afficher les propriétés.

Modifiez l'orientation d'une vue sélectionnée. Cliquez avec le bouton droit de la souris sur la vue et sélectionnez Afficher l'orientation dans le menu contextuel. L'orientation actuelle de la vue sera grisée dans le menu :

  • Haut
  • Gauche
  • Droite
  • Devant
  • Back
  • Bas
  • Isométrique

Ces commandes sont également disponibles via la boîte de dialogue Afficher les propriétés.

Aligner deux vues sélectionnées verticalement ou horizontalement, en fonction de leur centre de vue.

  1. Faites un clic droit sur une vue ou sélectionnez une vue, puis faites un clic droit pour activer le menu contextuel.

  2. Passez la souris sur l'option Aligner les vues, puis sélectionnez Verticalement ou Horizontalement.

    Le curseur se transforme en curseur de sélection.

  3. Sélectionnez une autre vue sur laquelle aligner la vue.

Les vues sont alignées et le mode de sélection est désactivé.

Pour les vues pivotées, vous pouvez choisir de les faire pivoter verticalement ou horizontalement, en fonction de l'arête droite sélectionnée. Les commandes se trouvent dans le menu contextuel de la vue :

  1. Sélectionnez une vue.
  2. Cliquez avec le bouton droit pour activer le menu contextuel.
  3. Sélectionnez Faire pivoter la vue verticalement ou Faire pivoter la vue horizontalement.

    Le curseur se transforme en curseur de sélection.

  4. Sélectionnez une arête droite pour faire pivoter la vue.

La vue est tournée et le mode de commande est désactivé.

Voir Regrouper les notes.

Copiez les annotations d'une vue ou d'une zone pour les reproduire sur une autre vue similaire avec une géométrie similaire. Les vues n'ont pas besoin d'être liées.

  1. Sélectionnez une vue.

  2. Faites un clic droit et sélectionnez l'une des options suivantes :

    1. Sélectionner pour la réplication > Vue - Copie toutes les annotations de vue dans le presse-papiers.

    2. Sélectionner pour la réplication > Zone. La boîte de dialogue Répliquer la zone s'ouvre.

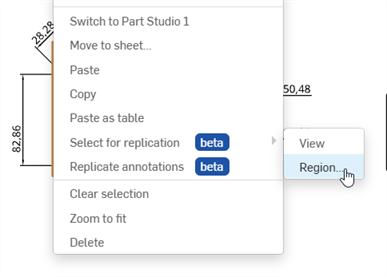

      Répliquer les annotations : zone

      1. Ajustez la taille du champ de sélection à l'aide des poignées à points d'angle.

      2. Placez une sélection rectangulaire à partir du centre sur la vue.

      3. Appuyez sur Entrée ou cliquez sur la coche (Icône Accepter en forme de coche). Les annotations de la zone sont copiées dans le presse-papiers.

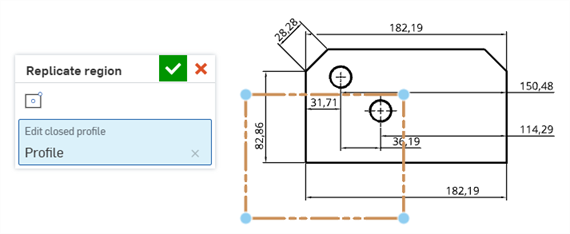

        Sélection d'une zone de réplication

  3. Sélectionnez la vue dans laquelle vous souhaitez que les annotations soient répliquées.

  4. Faites un clic droit et sélectionnez Répliquer les annotations.

    1. Si une vue a été copiée, ses annotations sont collées dans cette vue.

    2. Si une zone a été copiée, un cadre à bords pleins s'affiche avec le curseur en son centre.

      1. Cliquez pour placer un champ de sélection dans la vue.

        Sélection d'un emplacement pour les annotations répliquées

      2. Ajustez la taille du champ à l'aide des poignées à points d'angle.

        Ajustement du champ de sélection de la vue

      3. Appuyez sur Entrée ou cliquez sur la coche (Icône Accepter en forme de coche). Les annotations sont collées dans cette vue.

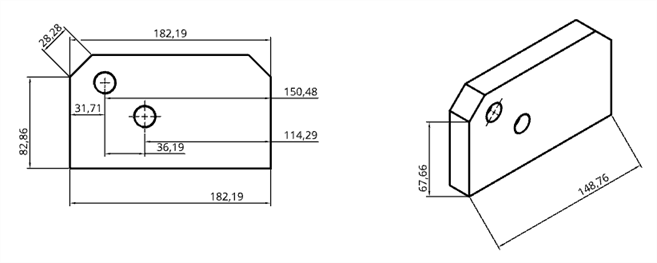

        Exemple d'annotations répliquées

Le nombre d'annotations répliquées avec succès est indiqué dans une notification en haut de la zone graphique :

Notification d'annotations répliquées
