Onshape usa varios colores para indicar lo que está seleccionado o lo que ocurre en la aplicación Onshape. Este tema le ayuda a entender cómo se usan estos colores.

El cuadro de diálogo Selector de colores se utiliza en las siguientes ubicaciones para seleccionar colores desde un modelo de color digital (RGB) y aplicarlos a la selección actual:

El cuadro de diálogo Selector de colores tiene las mismas opciones en todas las ubicaciones, a menos que se indique lo contrario a continuación:

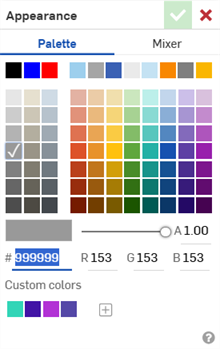

Cuadro de diálogo Selector de colores (apariencia)

  • Paleta: permite seleccionar un color de la lista de muestras predefinidas para aplicarlo a la selección actual. El color actual se indica con una marca de verificación blanca.

  • Mezclador: proporciona una ubicación desde la que puede crear un color mixto personalizado para aplicarlo a la selección actual.

    Al seleccionar un color mediante la paleta o el mezclador, se actualizan dinámicamente los valores numéricos hexadecimales (#) y rojo (R), verde (G) y azul (B), y la muestra de colores de ejemplo situada debajo de la sección Paleta/Mezclador.

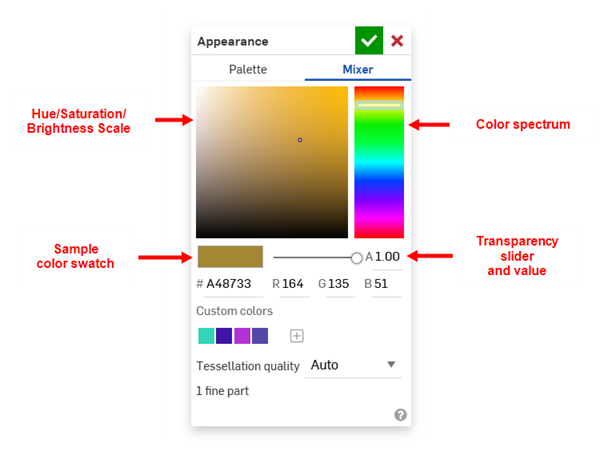

    Selector de colores: opciones de mezclador

    • Espectro de colores: haga clic o utilice el controlador horizontal para seleccionar un color rugoso del espectro del modelo de colores RGB de la derecha.

    • Escala de tono/saturación/brillo: permite ajustar con precisión el tono, la saturación y el brillo del color al hacer clic en una ubicación del cuadrado izquierdo del mezclador.

  • #: valor hexadecimal del color actual. Introduzca un valor hexadecimal para actualizar el mezclador o la paleta de forma dinámica.

  • R/G/B: valores numéricos de color rojo/verde/azul. Introduzca valores entre 0 y 255 para actualizar el mezclador o la paleta de forma dinámica.

  • Transparencia (no disponible en todos los cuadros de diálogo Selector de colores): utilice el control deslizante vertical situado a la derecha de la muestra de color de ejemplo para definir la transparencia del color de 0,00 (completamente transparente) a 1,00 (completamente opaco).

  • Colores personalizados: permite mostrar todos los colores personalizados nuevos que desee añadir. Cuando haya creado un color en la paleta o el mezclador, haga clic en el ícono con el signo más () para añadirlo a la lista de colores personalizados.

  • Calidad de teselación (no disponible en todos los cuadros de diálogo Selector de colores): permite definir la calidad de teselación de las piezas actualmente seleccionadas en Automática, Rugoso, Medio, Fino o Muy fino. El número de piezas finas del elemento Part Studio actual aparece debajo de esta opción. Para obtener más información, consulte Especificación de la calidad de superposición en mosaico de las piezas.

Elija el tema de Onshape. Puede optar por el modo claro u oscuro. Consulte Tematización.

Onshape tiene una paleta de colores predeterminada y una rotación de las asignaciones de color a medida que se crean las piezas. Se representan en una secuencia de ocho colores, y se repite la secuencia en la novena pieza:

Colores de pieza predeterminados

En un Part studio, puede aplicar un color a una pieza, una cara, una operación o un boceto. Por ejemplo, haga clic con el botón derecho en la pieza o cara de la pieza (o grupo de piezas) y seleccione Editar apariencia de la pieza o Agregar apariencia a la cara. Esto abre el editor de apariencia (que se muestra a continuación). Como alternativa, puede abrir el panel Apariencia () en el lado derecho de la interfaz para editar los colores de la pieza o de la cara.

Editar aspecto

Los colores pueden ayudar a diferenciar las piezas o proporcionar un código de colores para sus modelos:

Colores de piezas

Consulte Personalización de piezas, caras, operaciones y bocetos: apariencia para obtener información adicional.

En las tablas siguientes, se muestran los colores utilizados en cada pestaña de Onshape, su contexto y un ejemplo de cada uno de ellos.

Los valores hexadecimales de color y los nombres provienen de ColorHexa.

Color Contexto Ejemplo

Azul grisáceo claro

(#dbf1fa)

Color de fondo en un campo de lista donde se pueden agregar una o más entradas

 ejemplo de color de campo de la lista

Rojo grisáceo claro

(#f8eaeb)

Color de fondo en un campo de lista en el que existe un error.

 color de error de fondo en el cuadro de diálogo de operaciones

Azul ligeramente desaturado

(#789ad1)

Azul grisáceo claro

(#d0dcef)

Selección de cuadro (de izquierda a derecha)

  • Azul ligeramente desaturado: contorno

  • Azul grisáceo claro: relleno

 selección de cuadro de izquierda a derecha

Naranja muy claro

(#ffdc74)

Naranja muy pálido

(#fff3cf)



Selección de cuadro (de derecha a izquierda)

  • Naranja muy claro: contorno

  • Naranja muy pálido: relleno

 selección de cuadro de derecha a izquierda

Azul muy suave

(#b2ddf6)

Azul grisáceo claro

(#def1fb)

Azul oscuro

(#094174)

Mensaje de alerta de información relacionado con una acción reciente, que se muestra en la parte superior de la vista principal

  • Azul muy suave: contorno

  • Azul grisáceo claro: relleno

  • Azul oscuro: texto

 Alerta de información

Naranja suave

(#fcda7f)

Naranja muy pálido

(#fff8e6)

Gris muy oscuro

(#333333)

Mensaje de alerta de advertencia relacionado con una acción reciente, que se muestra en la parte superior de la vista principal

  • Naranja suave: contorno

  • Naranja muy pálido: relleno

  • Gris muy oscuro: texto

 Alerta de advertencia

Rojo muy suave

(#dd979b)

Rojo grisáceo claro

(#f9ebec)

Gris muy oscuro

(#333333)

Mensaje de alerta de error relacionado con una acción reciente, que se muestra en la parte superior de la vista principal

  • Rojo muy suave: contorno

  • Rojo grisáceo claro: relleno

  • Gris muy oscuro: texto

 Alerta de error

Verde muy suave

(#a2db7d)

Verde grisáceo claro

(#ddf6cc)

Gris muy oscuro

(#333333)

Mensaje de alerta de éxito relacionado con una acción reciente, que se muestra en la parte superior de la vista principal

  • Verde muy suave: contorno

  • Verde grisáceo claro: relleno

  • Gris muy oscuro: texto

 Alerta de éxito

Amarillo vivo

(#ffc107)

Editar configuraciones, vistas con nombre, notificación de vistas explosionadas

 Editar notificación
Color Contexto Ejemplo

Azul puro

(#0000ff)

Indica que las entidades del boceto de un boceto activo no están completamente definidas; puede arrastrar para mover la entidad o cambiar su tamaño.

 Color de línea de boceto activo

Negro

(#000000)



  • Indica que una entidad de boceto de un boceto activo no está completamente definida; no puede arrastrarla para moverla o modificarla.

  • Valores de dimensión del boceto, flechas y líneas.

 Ejemplo de color de boceto que se ha dimensionado dimensiones del boceto y color de la restricción

Rojo moderado

(#bd3039)

Indica que una entidad de boceto está sobredefinida, que un boceto contiene un error o, a veces, que un boceto no se puede resolver.

 ejemplo de error de restricción de boceto

Azul grisáceo oscuro

(#949ba0)

Curva/línea de boceto inactiva

 Color de línea de boceto inactivo

Azul grisáceo claro

(#E3E6E9)

Relleno de boceto cerrado (boceto activo o inactivo)

 Color de relleno de boceto cerrado

Naranja muy suave

(#f3bf8e)

Puntero de la arista del boceto

 puntero de la arista del boceto

Amarillo vivo

(#ffc107)

Arista o entidad de boceto seleccionada

 arista de boceto seleccionada Se seleccionan dos esquinas rectangulares y aparece una cota en la ubicación del cursor

Naranja muy suave

(#d9bfa0)

Puntero de la cota del boceto

 color flotante de la dimensión del boceto

Naranja suave

(#d9a566)

Cota del boceto seleccionada

 color seleccionado de la dimensión del boceto

Azul muy suave

(#90cef1)

Línea del plano del boceto y texto

 color de línea del plano de boceto
Color Contexto Ejemplo

Amarillo vivo

(#ffc107)

Pieza, superficie, arista o vértice seleccionados en el área gráfica

 Ejemplos de colores de selección

Rojo moderado

(#bd3039)

  • Texto del cuadro de diálogo de operaciones o de la lista de piezas con un error

  • Parte, superficie, arista o vértice que tiene un error en el área gráfica

  • Detección de interferencias (herramienta de análisis)

 Ejemplos de indicadores de error

Magenta vivo

(#d403f9)

  • Mostrar líneas regladas (operación de superficie reglada)

  • Mostrar isocurvas (operación de superficie límite)

 mostrar ejemplos de isocurvas y líneas regladas

Rosa puro

(#ff005a)

Análisis de curvas/superficies: peines y bordes de curvas en U (cuando se selecciona una cara)

 Análisis de curvas/superficie: color de curvas en U

Azul puro

(#0000ff)

Análisis de curvas/superficies: peines y bordes de curvas en V (cuando se selecciona una cara)

 Análisis de curvas/superficie: color de curvas en V

Verde oscuro mayormente desaturado

(#70a65c)

Análisis de curvas y superficies: peines de curvas (cuando se selecciona una arista)

 Análisis de curvas cuando se selecciona una arista

Violeta suave

(#b275de)

Análisis de curvas y superficies: borde de los peines de curvas (cuando se selecciona una arista)

Magenta muy oscuro

(#440154)

Peines de análisis diédricos de bajo umbral

 Ejemplo de colores de análisis diédrico

Cian oscuro

(#21918c)

 Peines de análisis diédricos de umbral medio

Amarillo vivo

(#fde725)

Peines de análisis diédricos de alto umbral

Blanco

(#ffffff)

Negro

(#000000)

 Rayas de cebra ejemplo de color de raya de cebra

Viridis

mapa de colores de viridis

Mapa de colores de curvatura - Colores: viridis

 ejemplo de mapa de colores de viridis

Azul -> Rojo

mapa de color azul-rojo

Mapa de colores de curvatura - Colores: azul -> rojo

 ejemplo de mapa de color azul-rojo

Plasma

mapa de color plasma

Mapa de colores de curvatura - Colores: plasma

 ejemplo de mapa de color plasma

Arcoíris

mapa de colores del arcoíris

Mapa de colores de curvatura - Colores: arcoíris

 ejemplo de mapa de colores del arcoíris
colores de análisis de desmoldeo

Análisis de desmoldeo

 ejemplo de colores de análisis de desmoldeo
Color Contexto Ejemplo

Amarillo vivo

(#ffc107)

Pieza seleccionada en el área gráfica

 Ejemplo de color de selección

Rojo fuerte

(#cd0000)

Verde lima oscuro

(#009500)

Azul fuerte

(#0000d0)

Colores del conector de relación/ejes de relación

  • Eje X: rojo fuerte

  • Eje Y: verde lima oscuro

  • Eje Z: azul fuerte

 Conector de relación Colores de ejes de relación

Negro

(#000000)

 Valores de desfase, flechas y líneas. Color de línea de desfase de relación

Azul muy suave

(#90cff1)

Rojo moderado

(#bd3039)

Gris oscuro

(N.º 999999)



Íconos del indicador de relación (aquí se muestra el indicador de relación cerrada). Consulte los indicadores de relación para obtener más información.

  • Buena relación: azul muy suave

  • Problema de relación: rojo moderado

  • Relación suprimida/inactiva: gris oscuro

 Colores del ícono del conector de relación

Viridis

mapa de colores viridis

Opción de escala de colores de simulación: viridis

 ejemplo de escala de colores viridis

Azul -> Rojo

mapa de color azul-rojo

Opción de escala de colores de simulación: azul -> rojo

 ejemplo de escala de colores azul-rojo

Plasma

mapa de color plasma

Opción de escala de colores de simulación: plasma

 ejemplo de escala de colores plasma

Arcoíris

mapa de colores del arcoíris

Opción de escala de colores de simulación: arcoíris

 ejemplo de escala de colores del arcoíris
