Onshape verwendet mehrere Farben, um anzuzeigen, was in der Onshape-Anwendung ausgewählt ist oder passiert. Dieses Thema erklärt die Verwendung von Farben.

Das Dialogfenster „Farbauswahl“ wird an den folgenden Stellen verwendet, um Farben aus einem digitalen Farbmodell (RGB) auszuwählen und sie auf die aktuelle Auswahl anzuwenden:

Das Farbauswahl-Dialogfenster zeigt an allen Stellen dieselben Optionen, sofern unten nicht anders angegeben:

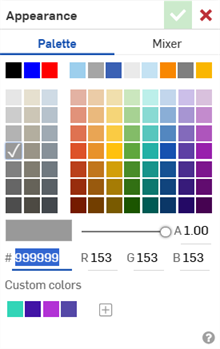

Dialogfenster für die Farbauswahl (Aussehen)

  • Palette: Wählen Sie eine Farbe aus den voreingestellten Farbfeldern aus, die auf die aktuelle Auswahl angewendet werden soll. Die aktuelle Farbe ist durch ein weißes Häkchen gekennzeichnet.

  • Mischer: Hier können Sie Farben selbst mischen, die dann auf die aktuelle Auswahl angewendet werden.

    Wenn Sie eine Farbe mit der Palette oder dem Mischer auswählen, werden die numerischen Hexadezimalwerte (#) und Rot (R), Grün (G) und Blau (B) sowie das Musterfarbfeld unter dem Abschnitt „Palette/Mischer“ dynamisch aktualisiert.

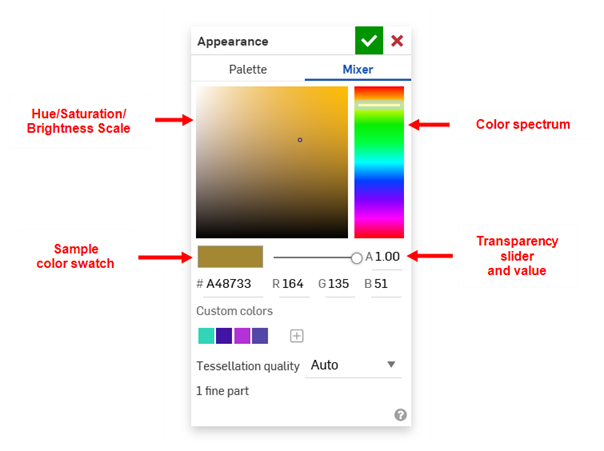

    Mischoptionen für die Farbauswahl

    • Farbspektrum: Klicken Sie oder verwenden Sie den horizontalen Griff, um eine grobe Farbauswahl im RGB-Farbmodellspektrum auf der rechten Seite zu treffen.

    • Farbton-/Sättigungs-/Helligkeitsskala: Passen Sie den Farbton, die Sättigung und die Helligkeit der Farbe an, indem Sie auf eine Stelle im linken Quadrat des Mischers klicken.

  • #: Hexadezimalwert der aktuellen Farbe. Geben Sie einen Hexadezimalwert ein, um den Mischer/die Palette dynamisch zu aktualisieren.

  • R/G/B: Farbzahlenwerte für Rot/Grün/Blau. Geben Sie Werte zwischen 0 und 255 ein, um den Mischer/die Palette dynamisch zu aktualisieren.

  • Transparenz (nicht in allen Farbauswahl-Dialogfenstern verfügbar): Verwenden Sie den vertikalen Schieberegler rechts neben dem Musterfarbfeld, um die Transparenz der Farbe von 0,00 (vollständig transparent) bis 1,00 (vollständig undurchsichtig) einzustellen.

  • Benutzerdefinierte Farben: zeigt alle neuen benutzerdefinierten Farben an, die Sie hinzufügen möchten. Wenn Sie eine Farbe in der Palette oder im Mischer erstellt haben, klicken Sie auf das Plus-Symbol (), um sie zur Liste der benutzerdefinierten Farben hinzuzufügen.

  • Tessellierungsqualität (nicht in allen Farbauswahl-Dialogfenstern verfügbar): setzt die Tessellierungsqualität der aktuell ausgewählten Bauteile entweder auf „Auto“, „Grob“, „Mittel“, „Fein“ oder „Sehr fein“. Die Anzahl fein dargestellter Bauteile für das aktuelle Part Studio ist unter dieser Option aufgeführt. Weitere Informationen finden Sie unter Tessellierungsqualität für Bauteile festlegen.

Wechseln Sie beim Onshape-Theme zwischen dem hellem oder dunklem Modus. Weitere Informationen unter Themes.

Onshape verwendet beim Erstellen von Bauteilen eine vordefinierte Farbpalette und Rotation der Farbzuweisungen. Bauteile werden in einer Abfolge von acht Farben gerendert, wobei die Sequenz beim neunten Bauteil erneut beginnt:

Standard-Bauteilfarben

In einem Part Studio können Sie einem Bauteil, einer Fläche, einem Feature oder einer Skizze eine Farbe zuweisen. Rechtsklicken Sie z. B. auf das Bauteil oder die Bauteil-Fläche (oder eine Gruppe von Bauteilen) und wählen Sie „Aussehen des Bauteils bearbeiten“ oder „Aussehen zu Fläche hinzufügen“ aus. Dadurch wird der Aussehen-Editor geöffnet (siehe unten). Alternativ können Sie rechts in der Benutzeroberfläche die Palette „Aussehen“ () öffnen, um die Farben von Bauteilen oder Flächen zu bearbeiten.

Aussehen bearbeiten

Farben können helfen, Bauteile zu unterscheiden oder einen Farbcode für Modelle bereitzustellen:

Bauteilfarben

Weitere Informationen finden Sie unter Anpassen von Bauteilen, Flächen, Features und Skizzen: Aussehen.

In den folgenden Tabellen sind die in den einzelnen Onshape-Registerkarten verwendeten Farben, ihr Kontext sowie jeweils ein Beispiel aufgeführt.

Farb-Hex-Werte und Namen aus ColorHexa.

Farbe Kontext Beispiel

Helles Graublau

(#dbf1fa)

Hintergrundfarbe in einem Listenfeld, in dem ein oder mehrere Einträge hinzugefügt werden können

 Beispiel für eine Listenfeldfarbe

Helles Graurot

(#f8eaeb)

Hintergrundfarbe in einem Listenfeld, in dem ein Fehler vorliegt.

 Hintergrundfehlerfarbe im Feature-Dialog

Pastelliges Blau

(#789ad1)

Helles Graublau

(#d0dcef)

Boxauswahl (von links nach rechts)

  • Pastelliges Blau – Rand

  • Helles Graublau – Füllung

 Boxauswahl von links nach rechts

Sehr helles Orange

(#ffdc74)

Sehr blasses Orange

(#fff3cf)



Boxauswahl (von rechts nach links)

  • Sehr helles Orange – Rand

  • Sehr helles Orange – Füllung

 Boxauswahl von rechts nach links

Pastellblau

(#b2ddf6)

Helles Graublau

(#def1fb)

Dunkelblau

(#094174)

Informationswarnmeldung zu einer kürzlich durchgeführten Aktion, die oben in der Hauptansicht angezeigt wird

  • Pastellblau – Rand

  • Helles Graublau – Füllung

  • Dunkelblau – Text

 Informationsmeldung

Apricot

(#fcda7f)

Sehr blasses Orange

(#fff8e6)

Sehr dunkles Grau

(#333333)

Warnmeldung zu einer kürzlich durchgeführten Aktion, die oben in der Hauptansicht angezeigt wird

  • Apricot – Rand

  • Sehr helles Orange – Füllung

  • Sehr dunkeles Grau – Text

 Warnmeldung

Pastellrot

(#dd979b)

Helles Graurot

(#f9ebec)

Sehr dunkles Grau

(#333333)

Fehlermeldung im Zusammenhang mit einer kürzlich durchgeführten Aktion, die oben in der Hauptansicht angezeigt wird

  • Pastellrot – Rand

  • Helles Graurot – Füllung

  • Sehr dunkeles Grau – Text

 Fehlermeldung

Pastellgrün

(#a2db7d)

Helles Graugrün

(#ddf6cc)

Sehr dunkles Grau

(#333333)

Erfolgsmeldung im Zusammenhang mit einer kürzlich durchgeführten Aktion, die oben in der Hauptansicht angezeigt wird

  • Pastellgrün – Rand

  • Helles Graugrün – Füllung

  • Sehr dunkeles Grau – Text

 Erfolgsmeldung

Kräftiges Gelb

(#ffc107)

Benachrichtigungen zu Konfigurationen, benannten Ansichten und Explosionsansichten bearbeiten

 Benachrichtigung bearbeiten
Farbe Kontext Beispiel

Reines Blau

(#0000ff)

Zeigt an, dass die Skizzenelemente in einer aktiven Skizze nicht vollständig definiert sind. Sie können das Objet ziehen, um es zu verschieben oder seine Größe zu ändern.

 Aktive Skizzenlinienfarbe

Schwarz

(#000000)



  • Zeigt an, dass ein Skizzenelement in einer aktiven Skizze nicht vollständig definiert ist. Sie können das Objekt nicht ziehen, um es zu verschieben oder um es zu ändern.

  • Skizzenbemaßungswerte, Pfeile und Linien.

 Farbbeispiel für bemaßte Skizze Skizzenbemaßungen und Zwangsbedingungsfarbe

Mittelrot

(#bd3039)

Zeigt an, dass ein Skizzenelement überdefiniert ist, eine Skizze einen Fehler enthält oder manchmal eine Skizze nicht auflösbar ist.

 Beispiel für eine Skizzenbedingung

Dunkles Graublau

(#949ba0)

Inaktive Skizzenlinie/Kurve

 Inaktive Skizzenlinienfarbe

Helles Graublau

(#E3E6E9)

Füllung von geschlossenen Skizzen (aktive oder inaktive Skizze)

 Füllfarbe für geschlossene Skizzen

Pastellapricot

(#f3bf8e)

Skizzenkante, wenn der Mauszeiger darüber bewegt wird

 Skizzenkante, wenn der Mauszeiger darüber bewegt wird

Kräftiges Gelb

(#ffc107)

Skizzenkante oder Element ausgewählt

 Skizzierkante ausgewählt Zwei rechteckige Ecken werden ausgewählt und am Mauszeiger wird eine Bemaßung angezeigt.

Pastellapricot

(#d9bfa0)

Skizzenbemaßung, wenn der Mauszeiger darüber bewegt wird

 Farbe der Skizzenbemaßung, wenn der Mauszeiger darüber bewegt wird

Apricot

(#d9a566)

Skizzenbemaßung, wenn ausgewählt

 Ausgewählte Farbe für die Skizzenbemaßung

Pastellblau

(#90cef1)

Linien- und Textfarbe der Skizzenebene

 Linienfarbe der Skizzenebene
Farbe Kontext Beispiel

Kräftiges Gelb

(#ffc107)

Bauteil, Fläche, Kante oder Scheitelpunkt, wenn im Grafikbereich ausgewählt

 Beispiele für Auswahlfarben

Mittelrot

(#bd3039)

  • Fehlerhafter Feature-Dialog oder Bauteil-Listentext

  • Bauteil, Fläche, Kante oder Scheitelpunkt mit einem Fehler im Grafikbereich

  • Interferenzerkennung (Analysetool)

 Beispiele für Fehleranzeigen

Kräftiges Magenta

(#d403f9)

  • Lineallinien anzeigen (Feature mit Regeloberfläche)

  • Isokurven anzeigen (Begrenzungsoberflächen-Feature)

 Beispiele für angezeigte Isokurven und Lineallinien

Reines Rosa

(#ff005a)

Kurven-/Oberflächenanalyse: U-Kurvenkämme und -rand (wenn eine Fläche ausgewählt ist)

 Kurven-/Oberflächenanalyse: Farbe der U-Kurven

Reines Blau

(#0000ff)

Kurven-/Oberflächenanalyse: V-Kurvenkämme und -rand (wenn eine Fläche ausgewählt ist)

 Kurven-/Oberflächenanalyse: Farbe der V-Kurven

Mattes Dunkelgrün

(#70a65c)

Kurven-/Oberflächenanalyse: Kurvenkämme (wenn eine Kante ausgewählt ist)

 Kurvenanalyse, wenn Kante ausgewählt ist

Pastellviolett

(#b275de)

Kurven-/Oberflächenanalyse: Rand der Kurvenkämme (wenn eine Kante ausgewählt ist)

Sehr dunkles Magenta

(#440154)

V-Stellungs-Analyse-Kämme mit niedrigem Schwellenwert

 Beispiel für Farben der V-Stellungs-Analyse

Dunkles Cyan

(#21918c)

 V-Stellungs-Analyse-Kämme mit mittlerem Schwellenwert

Kräftiges Gelb

(#fde725)

V-Stellungs-Analyse-Kämme mit hohem Schwellenwert

Weiß

(#ffffff)

Schwarz

(#000000)

 Zebrastreifen Beispiel für eine Zebrastreifenfarbe

Viridis

Viridis-Farbkarte

Krümmungs-Farbkarte – Farben: Viridis

 Beispiel für eine Viridis-Farbkarte

Blau -> Rot

blau-rote Farbkarte

Krümmungs-Farbkarte – Farben: Blau -> Rot

 Beispiel für eine blau-rote Farbkarte

Plasma

Plasma-Farbkarte

Krümmungs-Farbkarte – Farben: Plasma

 Beispiel für eine Plasma-Farbkarte

Regenbogen

Regenbogen-Farbkarte

Krümmungs-Farbkarte – Farben: Regenbogen

 Beispiel für eine Regenbogen-Farbkarte
Entwurfsanalyse-Farben

Formschrägeanalyse

 Beispiel für Entwurfsanalyse-Farben
Farbe Kontext Beispiel

Kräftiges Gelb

(#ffc107)

Ausgewähltes Bauteil im Grafikbereich

 Beispiel für eine Auswahlfarbe

Kräftiges Rot

(#cd0000)

Dunkles Limettengrün

(#009500)

Kräftiges Blau

(#0000d0)

Verknüpfungsverbindung/Farben der Verknüpfungsachsen

  • X-Achse – Kräftiges Rot

  • Y-Achse – Dunkles Limettengrün

  • Z-Achse – Kräftiges Blau

 Verknüpfungsverbindung Farben von Verknüpfungsachsen

Schwarz

(#000000)

 Versatzwerte, Pfeile und Linien. Linienfarbe von versetzter Verknüpfung

Pastellblau

(#90cff1)

Mittelrot

(#bd3039)

Dunkelgrau

(#999999)



Symbole für die Verknüpfungsanzeige (Anzeige für die feste Verknüpfung gezeigt). Weitere Informationen finden Sie unter Verknüpfungsanzeige.

  • Gute Verknüpfung – Pastellblau

  • Problematische Verknüpfung – Mittelrot

  • Unterdrückte/inaktive Verknüpfung – Dunkelgrau

 Farben des Verknüpfungsverbindung-Symbols

Viridis

Viridis-Farbkarte

Farbskala-Option für die Simulation: Viridis

 Beispiel für eine Viridis-Farbskala

Blau -> Rot

blau-rote Farbkarte

Farbskala-Option für die Simulation: Blau -> Rot

 Beispiel für eine blau-rote Farbskala

Plasma

Plasma-Farbkarte

Farbskala-Option für die Simulation: Plasma

 Beispiel für eine Plasma-Farbskala

Regenbogen

Regenbogen-Farbkarte

Farbskala-Option für die Simulation: Regenbogen

 Beispiel für eine Regenbogen-Farbskala
