Verknüpfungen in Onshape unterscheiden sich von Verknüpfugen in älteren CAD-Systemen. Viele Baugruppen erfordern nur eine Onshape-Verknüpfung zwischen zwei beliebigen Instanzen, da die Bewegung (Freiheitsgrade) zwischen diesen beiden Instanzen in die Verknüpfung eingebettet ist. Verknüpfungen haben eigene Koordinatensysteme, wodurch Sie immer nur eine Verknüpfung verwenden müssen, um die Freiheitsgrade zwischen zwei Elementen zu definieren. Zum Zeitpunkt der Platzierung einer Verknüpfung zwischen zwei Elementen bietet Onshape Punkte auf jeder Einheit an, die auf das Koordinatensystem der Verknüpfung ausgerichtet werden können. Die vorgeschlagenen Positionen basieren auf der zugrunde liegenden Geometrie des Bauteils. Eine Änderung der Geometrie führt zu einer Änderung der Position der Verknüpfung. Dies kann in bestimmten Situationen unerwünscht sein. Sie können aber auch Folgendes tun:

  • Fügen Sie einem Element genau an der gewünschten Stelle eine explizite Verknüpfungsverbindung hinzu, sofern die Geometrie beim Erstellen einer Verknüpfung nicht bereits eine implizite Verknüpfungsverbindung zulässt. Weitere Informationen finden Sie unter Verknüpfungsverbindung.
  • Fügen Sie ein Layout oder eine Referenzskizze in eine Baugruppe ein, die zum Ausrichten von Verknüpfungsverbindungen verwendet werden soll.
  • Verwenden Sie bei Bedarf mehrere Verknüpfungen.

Tastaturbefehl: m

Verwenden Sie den Tastaturbefehl „j“, um Verbindungen in einer Baugruppe aus- bzw. einzublenden.

Elemente können mit dem Ursprung in einer Baugruppe verknüpft werden. Sie können ein Bauteil auch verankern, um die Bewegung der zugeordneten Verknüpfungen über das Kontextmenü oder durch Ziehen zu testen.
Elemente sind: Bauteile, Baugruppen, Unterbaugruppen, Skizzen und Oberflächen.

In Onshape gibt es zwei Möglichkeiten, etwas zu verbinden: mit Verknüpfungsverbindungen und Verknüpfungen. Anstatt die Instanzgeometrie direkt miteinander zu verbinden, verwendet Onshape Verknüpfungsverbindungen – lokale Koordinatensysteme, die sich auf oder zwischen Elementen befinden. Sie werden in einem Verknüpfungs-Feature verwendet, um Instanzen zu lokalisieren und relativ zueinander auszurichten. Verknüpfungsverbindungen werden explizit außerhalb des Verknüpfungs-Dialogfensters oder implizit beim Erstellen einer Verknüpfung angelegt.

Beginnen Sie mit einem neuen Verknüpfungs-Feature. Der Verknüpfungstyp lässt sich einfach im Dialogfenster bearbeiten, wodurch Sie schnell Verknüpfungen ändern können. Onshape definiert Verknüpfungen nach dem beabsichtigten Verhalten der Instanzen. Jeder Verknüpfungstyp beschränkt bestimmte Freiheitsgrade bis auf „Fest“. Dieser Typ beschränkt alle sechs Freiheitsgrade.

Wenn Sie bei einem aktiven Verknüpfungs-Feature den Mauszeiger über Flächen und Kanten bewegen, werden implizite Verknüpfungsverbindungspunkte angezeigt, die potenzielle Positionen zum Platzieren einer Verknüpfungsverbindung darstellen. Diese Punkte erscheinen am Schwerpunkt einer Fläche oder eines Skizzenprofils, an Mittelpunkten, Scheitelpunkten, Mittelpunkten von kreisförmigen Öffnungen, Mittelpunkten negativer Räume für Schnitte und an virtuellen Eckpunkten von konischen Flächen.

Halten Sie die Umschalttaste gedrückt, damit die aktuelle Referenzfläche oder Kante gesperrt werden, während Sie den Mauszeiger bewegen. Das erleichtert die Auswahl eines Punktes, wenn er sich in einem engen Bereich oder in einem negativen Raum befindet. Wenn Sie den Mauszeiger über die Geometrie bewegen, wird die Verknüpfungsverbindung am nächsten Punkt gefangen (sie rastet ein).

In diesem Beispiel ist die erste Auswahl ein Verknüpfungsverbindungspunkt in der Mitte einer Bohrung. Dieses Fläche soll in der anderen Instanz eine kreisförmige Fläche berühren und an ihr ausgerichtet werden. Kreisförmige Flächen und Kanten sind die schnellste Methode, um einen Verknüpfungsverbindungspunkt auszuwählen, da sie keine Mittelpunkte oder Scheitelpunkte, sondern nur einen Schwerpunkt haben. Die zweite Auswahl für diese Verknüpfung ist die runde Kante der zweiten Instanz an der Stelle, wo sie die erste berühren und sich an ihr ausrichten soll. Die Instanzen bewegen sich zusammen und werden so positioniert, dass die primäre Z-Achse der Verknüpfungsverbindungen ausgerichtet ist.

Klicken Sie auf das Pfeilsymbol, um die Richtung der Hauptachse umzukehren. Klicken Sie auf das Symbol für „Sekundärachse neu ausrichten“, um die Sekundärachse in 90-Grad-Schritten zu drehen. Die oberste Verknüpfungsverbindung des Feldes zeigt an, was umgekehrt oder gedreht wurde. Ist seine Bewegung eingeschränkt, wird stattdessen die untere Verknüpfungsverbindung des Felds umgekehrt oder gedreht. Um die andere Verknüpfungsverbindung neu ausrichten, klicken Sie auf „Objekte neu anordnen“ und ziehen dann an den Griffen auf der rechten Seite, um sie neu anzuordnen. Klicken Sie auf „Fertig“, um die Neuanordnung abzuschließen. Wenn Sie nun die Sekundärachse neu ausrichten, dreht sich die andere Verknüpfungsverbindung.

Jedes Verknüpfungs-Feature definiert die Freiheitsgrade zwischen den Verknüpfungsverbindungen. Visualisieren Sie die Bewegung der Verknüpfung mit dem Symbol für „Freiheitsgrad der Verknüpfung animieren“. Eine feste Verknüpfung hat null Freiheitsgrade (also keine Bewegung zwischen den Verknüpfungsverbindungen). Wird der Verknüpfungstyp in einen Gleiter geändert, bewegt sich die Instanz beim Animieren entlang der primären Z-Achse.

Die Verknüpfungs-Features unterstützen das Versetzen und Anwenden von Grenzwerten. Verwenden Sie den Versatz, um eine Instanz entlang einer Achse mit einem festgelegten Wert zu verschieben oder zu drehen. Verwenden Sie Grenzwerte, um den Bewegungsradius einer Verknüpfung einzuschränken. Die verfügbaren Grenzwerte basieren auf den Freiheitsgraden der Verknüpfung.

Während ein Verknüpfungs-Feature definiert wird, berechnet Onshape nicht ständig alle Verknüpfungen und ihre Positionen. Das passiert erst, wenn das Verknüpfungs-Feature akzeptiert wird. Verwenden Sie „Auflösen“, um alle Verknüpfungs-Features zu berechnen und die Instanzpositionen zu aktualisieren.

Unter den Verknüpfungs-Features sind die definierten Verknüpfungen chronologisch aufgelistet. Bei Verknüpfungen mit Grenzwerten steht ein Grenzwert-Symbol. Bewegen Sie den Mauszeiger über eine Verknüpfung, um deren Versatz- und Grenzwert-Definitionen zu sehen. Rechtsklicken Sie auf eine Verknüpfung, um ihr Kontextmenü zu öffnen. Zum Bearbeiten der Verknüpfung können Sie das Kontextmenü verwenden oder auf die Verknüpfung doppelklicken. Wenden Sie Grenzwert-Positionen an, um das gesamte Bewegungsspektrum auf der Grundlage definierter Grenzwerte zu sehen. Setzen Sie die Verknüpfung wieder in ihre ursprüngliche Position zurück. Mit „Löschen“ wird die Verknüpfung aus der Baugruppe entfernt.

Verknüpfungen werden über das Dialogfenster „Verknüpfung“ definiert:

Dialogfenster „Verknüpfung“

Wählen Sie den zu erstellenden Verknüpfungstyp und die Verknüpfungsverbindungen (eine für jedes Bauteil) aus. Sie können auch das Kästchen „Grenzwerte“ aktivieren, um Grenzen für die Bewegung festzulegen. Weitere Optionen bzw. Aktionen sind:

  • Opposite direction arrow icon – Primärachse umkehren, Z-Ausrichtung der Instanzen.
  • Reorient secondary axis icon – Sekundärachse neu ausrichten. Drehen Sie die Quadrantenausrichtung der Instanzen (auf der XY-Ebene) mit jedem Klicken um 90 Grad.
  • Animator play button – Vorschau der Animation von uneingeschränkter Bewegung der Verknüpfung, wobei alle anderen Verknüpfungen in der Baugruppe ignoriert werden.
  • Auflösen: löst alle Baugruppenverknüpfungen einschließlich dieser auf.

Viele Verknüpfungen bieten die Möglichkeit, einen Versatz-Abstand festzulegen. Dieser dient zur Definition eines festen Abstands zwischen den Bauteilen, die miteinander verknüpft werden, sowie als Grenzwert für den Abstand bei Bewegungen.

Grenzwerte werden im Grafikbereich als gestrichelte Linien mit Balken an den Enden dargestellt. Die gestrichelten Linien stehen für die Richtung und den Verschiebeabstand. Die durchgehenden Linien stellen die Grenze dar.

Wenn für eine Verknüpfung ein oder mehrere Limits gelten, wird das Symbol für den Verknüpfungslimit-Indikator Verknüpfungsgrenzen-Anzeige rechts neben der Verknüpfung in der Feature-Liste der Verknüpfung angezeigt.

Beispiel für Verknüpfungs-Versätze

Versatz-Abstände werden im Grafikbereich als gestrichelte Linien zwischen den Verknüpfungen visualisiert und zeigen den Wert und die Achse an. Geben Sie den Abstand im Dialogfenster ein.

Wenn Sie auf eine Verknüpfung klicken, werden Grafiken mit der Richtung der X-, Y- und Z-Achse gemäß der Definition in der Verknüpfung, mit dem Versatz und den Grenzabmessungen (falls vorhanden) angezeigt.

Die Anwendung eines Versatzes ist als Verschiebung des gesamten Koordinatensystems zu betrachten. Der Versatz ist relativ zur ersten ausgewählten Verknüpfungsverbindung.

Beispiel für Verknüpfungs-Versätze

Wenn das Kontrollkästchen „Versatz“ aktiviert ist, gibt es bei vielen Verknüpfungen auch eine Option zur Angabe der Rotation um eine bestimmte Achse: Gleit-, Dreh-, Stift-Langloch-Verknüpfungen sowie ebene und feste Verknüpfungen enthalten diese Option. Siehe unten:

Dialogfenster „Gleitverknüpfung“

Wählen Sie oben die Achse aus, um die gedreht werden soll. Geben Sie dann die Gradzahl ein.

Wenn Sie ein Verknüpfungsdialogfenster öffnen und zwei Verknüpfungsverbindungen auswählen, erscheint eine Head-Up-Anzeige am Cursor:

Beispiel einer Head-up-Verknüpfungs-Dialoganzeige

Klicken Sie auf das Häkchen in der Head-up-Anzeige, um die aktuelle Verknüpfung zu bestätigen und eine neue Verknüpfung zu starten. Das Dialogfenster „Verknüpfung“ bleibt geöffnet und Sie können weiterhin Verknüpfungen auswählen.

Versatzabstände werden im Grafikbereich mit gestrichelten Linien zwischen den Verknüpfungen mit bearbeitbaren Werten dargestellt. Ziehen Sie das Bauteil in die gewünschte Position. Doppelklicken Sie auf den Abstandswert und geben Sie einen neuen Wert ein. Diese Werte sind nicht fix. Sie können zur Schätzung von Werten für das Versatz-Feld im Dialogfenster oder zum Maßnehmen bei der genauen Positionierung von Bauteilen verwendet werden. Beispiel:

Verknüpfungswerte für Achsen und Drehbewegungen

Verknüpfungswerte für Achsen und Drehbewegungen (oben).

Verknüpfungswert in Bearbeitung

Verknüpfungswert in Bearbeitung (oben).

Verwenden Sie das Kontextmenü „Verknüpfung“, um auf die folgenden Befehle zuzugreifen:

  • Umbenennen: Hiermit geben Sie einen anderen Namen für die Verknüpfung an.
  • Bearbeiten …: zum Ändern der Verknüpfungsdefinition (selbst wenn die Verknüpfung unterdrückt ist).
  • „Position begrenzen“ anwenden: Wenn ein Grenzwert für eine Verknüpfung erstellt wird, verschiebt die Instanz automatisch auf den Mindest- oder Höchstgrenzwert.
  • Zurücksetzen: Wenn Sie eine Baugruppe ziehen, um Bewegungen auszuprobieren, können Sie mit der Option „Zurücksetzen“ die Baugruppe wieder in die Ausgangsposition bringen (vorausgesetzt, dies wird nicht durch Zwangsbedingungen verhindert).
  • Animieren: Hiermit steuern Sie die Baugruppe über eine einzige Verknüpfung (oder einen einzigen Freiheitsgrad in einer Verknüpfung).
  • Ausblenden: Hiermit wird die Verknüpfung aus der Ansicht entfernt („Anzeigen“ blendet die Verknüpfung erneut ein).
  • Alle Verknüpfungen anzeigen: Mit diesem Befehl werden alle Verknüpfungsverbindungen angezeigt.
  • Isolieren: zum Ausblenden, Abwählen und Deaktivieren aller anderen Bauteile außer den ausgewählten (oder mit einer ausgewählten Verknüpfung verbundenen). Im Modus „Isolieren“ wird „Isolieren beenden“ oben im Menü angezeigt. Weitere Informationen finden Sie unter Baugruppen verwalten.
  • Transparent machen: zum Abblenden der Bauteile, die der ausgewählten Verknüpfung am nächsten liegen. Verwenden Sie den Schieberegler im Dialogfenster „Transparent machen“, um die Transparenz auf andere Bauteile auszudehnen. Sie können das Ausblenden anhand des Abstands oder anhand der Verbindungen zur ausgewählten Verknüpfung erweitern.
  • Unterdrücken: Visualisieren Sie die Baugruppe ohne Verknüpfung (und ohne die Verknüpfung zu löschen). Verknüpfungen und Verknüpfungsverbindungen werden automatisch inaktiv, wenn die verknüpften Bauteile oder Baugruppen unterdrückt sind. (Unterdrückte Verknüpfungen sind weiterhin bearbeitbar.)
  • Auswahl aufheben: Alles Ausgewählte wird abgewählt.
  • Löschen: zum Entfernen der Verknüpfung aus der Baugruppe.

Sobald eine Verknüpfung zwischen zwei expliziten oder impliziten Verknüpfungsverbindungen erstellt wurde, können Sie jede Verknüpfungsverbindung bearbeiten:

  1. Öffnen Sie das Dialogfenster „Verknüpfung“. Im folgenden Beispiel wird die feste Verknüpfung verwendet. Der Vorgang ist für alle Verknüpfungen ähnlich, mit Ausnahme der Tangentialverknüpfung, bei der keine Verknüpfungsverbindungen verwendet werden.

    Dialogfenster „Verknüpfung“

  2. Klicken Sie auf das Symbol für Verknüpfungsverbindungen (Feature-Symbol „Verknüpfungsverbindung“). Das Dialogfenster „Verknüpfungsverbindung“ wird geöffnet, in dem Sie den Ursprungstyp, das Ausgangsobjekt, die Ausrichtung, die Position, die Primärachsenrichtung sowie die Ausrichtung der Sekundärachse der Verknüpfungsverbindung bearbeiten können:

Verknüpfungsverbindung im Dialogfenster „Verknüpfen“ bearbeiten

Das Bearbeiten von Verknüpfungsverbindungen im Dialogfenster „Verknüpfung“ ist auf implizite oder explizite Verbindungen beschränkt, die sich in der aktuellen Baugruppe befinden. Verknüpfungsverbindungen aus Part Studios, Unterbaugruppen oder verknüpften Dokumenten müssen an ihrer ursprünglichen Position bearbeitet werden.

Weitere Informationen finden Sie unter Verknüpfungsverbindung.

Wählen Sie, sobald eine Verknüpfung erstellt und in der Liste Verknüpfungs-Features aufgeführt ist, eine Verknüpfung (oder mit Strg-Klicken mehrere Verknüpfungen) aus und ordnen Sie sie per Drag-und-Drop in der Liste neu an. So lassen sich z. B. die wichtigsten Verknüpfungs-Features weiter oben und sichtbarer in der Liste platzieren. Onshape passt die Verknüpfungen gleichzeitig an, damit sich die Reihenfolge nicht auf eine Verknüpfung auswirkt.

Für alle Verknüpfungen (außer Kugelverknüpfungen, feste Verknüpfungen, Tangential- und Breitenverknüpfungen) können Verknüpfungswerte festgelegt werden. Abstände werden in Onshape visuell angezeigt, wobei Abstandswerte in Standardeinheiten von der zweiten ausgewählten Verknüpfungsverbindung bis zur ersten angegeben werden. Begrenzungen können mit positiven und negativen Werten definiert werden.

Beispiel für die Auswahl von Verknüpfungsverbindungen

In diesem Beispiel war die Verknüpfungsverbindung auf der Box die erste, die im Dialogfenster ausgewählt wurde. Die Verknüpfungsverbindung auf dem Zylinder war die zweite, die ausgewählt wurde. Sie sehen, dass der Y-Wert negativ und der X-Wert positiv ist.

Verändern Sie nun die Reihenfolge bei der Auswahl der Verknüpfungsverbindung und achten Sie auf die Abstandswerte:

Beispiel für die Auswahl von Verknüpfungsverbindungen

Beachten Sie, dass in diesem Szenario der Y-Wert und der X-Wert positiv sind. Dies ist auf die Reihenfolge der Messung von einer Verknüpfungsverbindung zur nächsten zurückzuführen. Es darf nicht vergessen werden, dass die Messung von der zweiten ausgewählten Verknüpfungsverbindung zur ersten ausgewählten Verknüpfungsverbindung entlang des Koordinatensystems erfolgt.

Verwenden Sie die folgenden Methoden zur Abstandsvisualisierung, um den Wert für das Feld „Grenzwerte“ besser einschätzen zu können:

  1. Wenn das Kontrollkästchen für die Grenzwerte einer Verknüpfung verfügbar ist, klicken Sie, um Felder für Freiheitsgrade zu aktivieren und Werte für den Minimal- und Maximalabstand einzugeben. Diese Abstände werden von der zweiten ausgewählten Verknüpfungsverbindung bis zur ersten ausgewählten Verknüpfungsverbindung gemessen.
  2. Verwenden Sie die Abstandsvisualisierung als Führung (ziehen Sie das Bauteil zum Aktivieren) und geben Sie einen Minimal- und Maximalwert ein.
  3. Verwenden Sie die Schaltfläche „Wiedergeben“, um die Bewegung im Rahmen der Limits zu animieren.

Sie können in Baugruppen Ausdrücke und trigonometrische Funktionen in Ziffernfeldern verwenden.

Onshape stellt visuelle Indikatoren zur Verfügung, um zu ermitteln, welche Instanzen über Freiheitsgrade oder Bewegungsfreiheiten verfügen, die nicht eingeschränkt sind.

Wenn sich eine Instanz innerhalb eines ihrer Freiheitsgrade bewegen kann, befindet sich neben der Instanz in der Liste ein Triaden-Symbol. Wenn Sie den Mauszeiger über dieses Symbol bewegen, wird über den Tool-Tipp angezeigt, dass die Instanz Freiheitsgrade hat. Mit dem Schlosssymbol in der Liste können Sie zwischen einer starren und nicht starren Unterbaugruppe umschalten. Oder rechtsklicken Sie auf die Unterbaugruppe und wählen Sie „Position sperren/folgen“ aus. Wählen Sie aus, ob die Unterbaugruppe an der aktuellen Position gesperrt werden oder einer benannten Position folgen soll.

Eine Unterbaugruppe, in der alle Komponenten vollständig beschränkt sind, zeigt das Symbol „Starr“ statt des Standard-Symbols für die Baugruppe an.

Das Baugruppensymbol der obersten Ebene gibt an, wie die Baugruppe räumlich begrenzt ist: Sie kann entweder fixiert werden, wodurch eine Instanz an ihrer aktuellen Position und Position fixiert wird, oder durch eine Verknüpfung mit dem Ursprung verbunden werden. Keines davon wird übertragen, wenn die Baugruppe in eine andere Baugruppe eingefügt wird. Nur eine einzige grundlegende Komponente sollte auf diese Weise definiert werden.

Es gibt mehrere Möglichkeiten, sich die Bewegung der Baugruppe anzusehen. Die einfachste Methode besteht darin, einfach auf die beweglichen Instanzen der Baugruppe zu klicken und sie zu ziehen. Die Bewegung hängt von den definierten Verknüpfungs-Features ab. Zum Beispiel schränkt eine Gleitverknüpfung die Freiheitsgrade zwischen dieser Kolben-Unterbaugruppe und dem Zylinder ein, sodass nur ein einziger linearer Freiheitsgrad zulässig ist. Für diese Verknüpfung ist ein Grenzwert festgelegt, was bedeutet, dass man sie nur bis zu einem gewissen Punkt ziehen kann.

Der Triade-Manipulator erlaubt eine genaue Ziehbewegung, um die Bewegung mit konkreten Werten zu definieren.

Verknüpfungen mit Freiheitsgraden können animiert werden. Rechtsklicken Sie auf die Verknüpfung in der Liste und wählen Sie „Animieren“ aus. Bei Verknüpfungen mit mehr als einem Freiheitsgrad werden Sie aufgefordert, die Freiheitsgrade auszuwählen. Gilt für die Verknüpfung ein Grenzwert, wird der Abstand zwischen Anfangs- und Endwert standardmäßig automatisch auf den gesamten Bereich dieses Grenzwerts gesetzt. Geben Sie Werte ein, um den Bewegungsbereich zu bestimmen. Die Schritte definieren die Geschwindigkeit der Animation. Ein niedrigerer Wert erzeugt eine schnellere Animation, ein höherer Wert eine langsamere. Wählen Sie unter „Wiedergabetyp“ „Einmal“ aus, um die Animation einmal abzuspielen, oder „Endlos“, um sie kontinuierlich vom Startwert bis zum Endwert und zurück abzuspielen, bis sie manuell gestoppt wird, oder „Schleife“, um sie kontinuierlich von Anfang bis Ende abzuspielen, bis sie manuell gestoppt wird. Klicken Sie auf das Pfeilsymbol, um die Animation umzukehren. Der aktuelle Wert ist ein schreibgeschütztes Feld, das während der Animation ausgefüllt wird, während sich die Verknüpfung bewegt.

Klicken Sie auf das Symbol „Wiedergabe“, um die Animation anzuzeigen, und klicken Sie auf das Symbol „Stopp“, um sie anzuhalten.

Verwenden Sie den Befehl „Animieren“ (im Kontextmenü für Verknüpfungen und Verknüpfungsanzeigen), um die Baugruppe von einer einzelnen Verknüpfung aus (oder einem einzelnen Freiheitsgrad in der Verknüpfung) zu steuern. Andere Verknüpfungen und Beziehungen in der Baugruppe werden auch berücksichtigt und verwirklicht.

Wenn Sie Grenzwerte für die Verknüpfung definiert haben, werden diese Werte während der Animation als Anfangs- und Endpunkte verwendet.

  1. Rechtsklicken Sie auf eine Verknüpfung oder eine Verknüpfungsanzeige und wählen Sie „Animieren“ aus.

    Dialogfenster „Verknüpfung animieren“

  2. Animieren funktioniert jeweils nur mit einem Freiheitsgrad. Wenn die Verknüpfung also über mehr als einen Freiheitsgrad verfügt, werden Sie aufgefordert, einen auszuwählen.
  3. Geben Sie die Anfangs- und Endwerte ein. Sind Grenzwerte in der Verknüpfungsdefinition festgelegt, werden die Felder für die Anfangs- und Endwert automatisch mit diesen Werten ausgefüllt. Sind im Dialogfenster „Verknüpfung“ keine Grenzwerte festgelegt, geben Sie die Werte jetzt ein.
    1. Anfangswert: der Mindestabstand, der entlang der Achse des Freiheitsgrads gemessen wird (standardmäßig der Wert, der im Mindest-Verknüpfungslimit definiert ist)
    2. Endwert: der Maximalabstand, der entlang der Achse des Freiheitsgrads gemessen wird (standardmäßig der Wert, der im Maximal-Verknüpfungslimit definiert ist)

    Sie können hier bis zu 36 000 Grad (100 Rotationen) eingeben, was besonders für die Visualisierung der Freiheitsgrade bei Zahnrädern mit einer großen Übersetzung und Zahnstange-Ritzel-Beziehungen hilfreich ist.

  4. Legen Sie die Schritte fest. Diese fungieren als lineare Abbildung vom Anfangs- bis zum Endwert, schließen diese beiden Werte mit ein und jeder Schritt wird interpoliert. Die Mindestanzahl sind zwei Schritte. Standardmäßig werden ca. 60 Schritte/Sekunde wiedergegeben.
  5. Wählen Sie einen Wiedergabe-Typ (Einzel- oder Endloswiedergabe) aus, um die Animation der Freiheitsgrade einmal bzw. solange wiederzugeben, bis Sie den Vorgang manuell anhalten.

„Aktueller Wert“ ist ein schreibgeschütztes Feld. Es wird während der Animation, wenn sich die Verknüpfung durch die Freiheitsgrade bewegt, mit Werten in den von Ihnen definierten Einheiten ausgefüllt. Wenn die Bewegung stoppt (automatisch oder manuell), zeigt der aktuelle Wert den Punkt an, an dem die Bewegung angehalten wurde.

Animieren wird für alle Verknüpfungstypen unterstützt. Es wird jedoch empfohlen, keine festen, Tangential- oder Kugelverknüpfungen als steuernde Verknüpfung zu verwenden.

Tipps

  • Der Befehl „Animieren“ funktioniert mit verschiedenen Grafikmodi wie Isolieren, Verknüpfungsanzeigen und Verknüpfungsverbindungen.
  • Mit der Option „Animieren“ lassen sich die Beziehungen zwischen Verknüpfungen (ihre Zwangsbedingungen) besser verstehen. Auch können Sie hiermit Ihr Design effektvoll präsentieren (besonders mit der Endloswiedergabe für Rotationsfreiheitsgrade).

Das Versetzen von Elementen während des Zusammenbaus ist für folgende Verknüpfungstypen möglich:

  • Ebener Versatz: entlang der Z-Achse
  • Gleiter-Versatz: entlang der X- und Y-Achse
  • Drehversatz: entlang der Z-Achse
  • Stift-Langloch-Versatz: entlang der Z-Achse
  • Fester Versatz: entlang der X-, Y- und Z-Achse

Sie können die Elemente auch ziehen und dabei die Abstandswerte im Grafikbereich beobachten. Dies wird Ihnen helfen, die Werte für das Dialogfenster zu bestimmen.

Sie können in Baugruppen Ausdrücke und trigonometrische Funktionen in Ziffernfeldern verwenden.

Elemente, die in einer Baugruppe verknüpft wurden, können kopiert und eingefügt werden:

  1. Wählen Sie die Elemente aus.
  2. Wählen Sie im Kontextmenü „Objekte kopieren“ aus:
  3. Fügen Sie die Objekte über das Kontextmenü ein:

Die Elemente werden dort, wo mit der Maus geklickt wird, eingefügt.

Beachten Sie, dass die Elemente, Verknüpfungsverbindungen und Verknüpfungen auch in der Baugruppenliste dupliziert sind.

Verknüpfungen sind nicht nur in der Baugruppenliste sichtbar, sondern werden auch über Anzeigen im Grafikbereich dargestellt. Sie können die Elemente und Verknüpfungsverbindungen in der Baugruppenliste ausblenden, um diese Verknüpfungsanzeigen besser zu sehen. Diese Anzeigen weisen auf die Art der Bewegung hin, die sie definieren, und auf den aktuellen Status: Blau/Weiß zeigt an, dass die Verknüpfung funktioniert. Grau bedeutet, dass sie unterdrückt oder inaktiv ist. Rot weist auf ein Problem hin. (Unterdrückte Verknüpfungen sind weiterhin bearbeitbar.)

Anzeige „Feste Verknüpfung: gut“ Anzeige „Feste Verknüpfung: problematisch“ Anzeige „Feste Verknüpfung: unterdrückt“ Fest

Anzeige „Drehverknüpfung: gut“ Anzeige „Drehverknüpfung: problematisch“ Anzeige „Drehverknüpfung: unterdrückt“ Drehen

Anzeige „Gleitverknüpfung: gut“ Anzeige „Gleitverknüpfung: problematisch“ Anzeige „Gleitverknüpfung: unterdrückt“ Schieberegler

Anzeige „Ebene Verknüpfung: gut“ Anzeige „Ebene Verknüpfung: problematisch“ Anzeige „Ebene Verknüpfung: unterdrückt“ Eben

Anzeige „Zylindrische Verknüpfung: gut“ Anzeige „Zylindrische Verknüpfung: problematisch“ Anzeige „Zylindrische Verknüpfung: unterdrückt“ Zylindrisch

Anzeige „Stift-Langloch-Verknüpfung: gut“ Anzeige „Stift-Langloch-Verknüpfung: problematisch“ Anzeige „Stift-Langloch-Verknüpfung: unterdrückt“ Stift-Langloch, mit einem Pfeil in die Richtung des Langlochs

Anzeige „Kugelverknüpfung: gut“ Anzeige „Kugelverknüpfung: problematisch“ Anzeige „Kugel-verknüpfung: unterdrückt“ Kugel

Anzeige „Parallelverknüpfung: gut“ Anzeige „Parallelverknüpfung: problematisch“ Anzeige „Parallelverknüpfung: unterdrückt“ Parallel

Anzeige „Tangentialverknüpfung: gut“ Anzeige „Tangentialverknüpfung: problematisch“ Anzeige „Tangentialverknüpfung: unterdrückt“ Tangential

Breite

Anzeige „Gruppenverknüpfung: gut“ Anzeige „Gruppenverknüpfung: problematisch“ Anzeige „Gruppenverknüpfung: unterdrückt“ Gruppe

Weitere Tipps zur Visualisierung von Verknüpfungen:

  • Wählen Sie ein Bauteil aus, öffnen Sie mit Rechtsklicken das Kontextmenü und wählen Sie „Verknüpfungen anzeigen“ aus.
  • Bewegen Sie den Mauszeiger über eine Verknüpfung. Öffnen Sie per Rechtsklick das Kontextmenü, um die Verknüpfung zu bearbeiten.
  • Wählen Sie eine Verknüpfung, eine Verknüpfungsverbindung oder Verknüpfungsbeziehung im Grafikbereich aus. Die zugehörigen Instanzen und das Verknüpfungs-Feature werden dann in der Liste hervorgehoben.
  • Es befindet sich genau eine Verknüpfung zwischen zwei Instanzen.
  • Das Verankern eines Elements ist etwas anderes als eine Verknüpfung anzuwenden. Die Funktion „Verankern“ (im Kontextmenü) bezieht sich auf die Baugruppe, in der das Element verwendet wird. Das Verankern wird nicht für andere Baugruppen übernommen, in die das Element eingefügt wird.
  • Die Verknüpfung positioniert zwei Instanzen in Beziehung zueinander, wobei für jede Instanz eine Verknüpfungsverbindung erstellt wird.

    Vor der Verknüpfung

    Nach der Verknüpfung
    Beispiel nach Verknüpfung

  • Die Ausgangsposition ist oft eine erste Schätzung. Es gibt zwei Tools zur Korrektur der Position:
    • Das Tool „Primärachse umkehren“ kehrt die Hauptausrichtung (Z) um.

      Symbol „Achse umkehren“Symbol „Achse umkehren“

    • Das Tool „Sekundärachse neu ausrichten“ passt die Ausrichtung in Schritten von 90 Grad an.
    • Die Schaltfläche „Wiedergeben“ Animator play button animiert die zulässigen Bewegungen für die erstellten Verknüpfungen.
    • Mit der Schaltfläche Auflösen wird die bearbeitete Verknüpfung und die Verschiebung aller Verknüpfungen erneut erzeugt. Auf diese Weise sehen Sie, welche Auswirkungen Ihre Änderungen auf die gesamte Baugruppe haben.

Der Verknüpfungstyp bestimmt dann das Verhalten der Freiheitsgrade.

  1. Wählen Sie eine Verknüpfung (zum Beispiel Symbol „Zylindrische Verknüpfung“), um das Dialogfenster zu öffnen:

    Dialogfenster „Verknüpfung“

  2. Wählen Sie auf jedem Element eine automatische Verknüpfungsverbindung aus (auch mit dem Ursprung kann eine Verknüpfung erstellt werden):
  3. Passen Sie die Ausrichtung mithilfe von „Primärachse umkehren“ oder „Sekundärachsen drehen“ an, sofern dies erforderlich ist.
  4. Übernehmen Sie die Verknüpfung Kontrollkästchen-Symbol für „Akzeptieren“.

    Beispiel für eine akzeptierte Verknüpfung

Im obigen Beispiel wurden nur automatische Verknüpfungsverbindungen verwendet. Für die meisten Verknüpfungen funktionieren automatische Verknüpfungsverbindungen gut. In einigen seltenen Fällen kann es nützlich sein, Verknüpfungsverbindungen im Voraus zu erstellen. Verknüpfungsverbindungen können entweder in der Baugruppe oder im Part Studio angelegt werden.

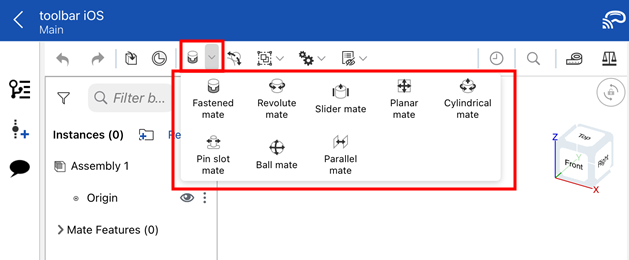

iOS: Verknüpfungen

Onshape-Verknüpfungen unterscheiden sich von Verknüpfungen in traditionellen CAD-Systemen. Sie benötigen u. U. nur eine Onshape-Verknüpfung zwischen zwei beliebigen Instanzen, da die Bewegung (Freiheitsgrade) zwischen diesen beiden Instanzen in die Verknüpfung eingebettet ist.

Ein Element kann mit dem Ursprung in einer Baugruppe verknüpft werden. Sie können ein Bauteil auch verankern, um die Bewegung der zugeordneten Verknüpfungen über das Kontextmenü zu testen. Elemente sind: Bauteile, Baugruppen, Unterbaugruppen, Skizzen und Oberflächen.

Verknüpfungen werden über das Dialogfenster „Verknüpfung“ definiert:

Dialogfenster „Verknüpfung“

Wählen Sie den zu erstellenden Verknüpfungstyp und anschließend die Verknüpfungsverbindungen (je eine pro Bauteil) aus.

Verknüpfungstyp: Das Feld Verknüpfungstyp zeigt den verwendeten Typ der Verknüpfung an. Tippen Sie auf die Option, um eine Liste von Verknüpfungstypen zu öffnen. Wählen Sie den gewünschten Verknüpfungstyp durch Tippen aus.

Verknüpfungsverbindungen: Der folgende Abschnitt Verknüpfungsverbindungen ist blau hervorgehoben. Dies weist darauf hin, dass eine Auswahl im Grafikbereich erforderlich ist. Zwei Verknüpfungsverbindungen (je eine auf den zu verknüpfenden Instanzen) müssen ausgewählt werden.

Versatz: Tippen Sie auf diese Option, um einen Versatzabstand zur Definition eines fixen Abstands zwischen den zu verknüpfenden Bauteilen festzulegen.

Grenzwerte: Tippen Sie auf diese Option, um Abstandsgrenzwerte für die Bewegung festzulegen.

Opposite directional arrow icon : Primärachse umkehren, Z-Ausrichtung der Instanzen.

Reorient secondary axis icon : Sekundärachse neu ausrichten. Drehen Sie die Quadrantenausrichtung der Instanzen (auf der XY-Ebene) mit jedem Tippen um 90 Grad.

Auflösen: Tippen Sie auf diese Option, um alle Baugruppenverknüpfungen (einschließlich dieser) aufzulösen.

Sie können Bewegungsbegrenzungen für alle Verknüpfungen außer für Kugel-, Tangentialverknüpfungen und feste Verknüpfungen festlegen.

Wenn Sie im Dialogfenster einer Verknüpfung, die Grenzwerte zulässt (Dreh-, Gleitverknüpfung, ebene, zylindrische Verknüpfung, Stift-Langloch-Verknüpfung), die Schaltfläche „Grenzwerte“ aktivieren, werden Felder für Grenzwerte angezeigt.

Geben Sie die gewünschten Grenzvorgaben ein und tippen Sie auf „Auflösen“, um die Änderungen zu visualisieren.

Das Versetzen von Elementen während des Zusammenbaus ist für folgende Verknüpfungstypen möglich:

  • Ebener Versatz – entlang der Z-Achse
  • Gleiter-Versatz: entlang der X- und Y-Achse
  • Drehversatz – entlang der Z-Achse
  • Stift-Langloch-Versatz – entlang der Z-Achse
  • Fester Versatz: entlang der X-, Y- und Z-Achse

Sie können die Elemente auch ziehen und dabei die Abstandswerte im Grafikbereich beobachten. Dies wird Ihnen helfen, die Werte für das Dialogfenster zu bestimmen.

Sie können in Baugruppen Ausdrücke und trigonometrische Funktionen in Ziffernfeldern verwenden.

Verknüpfungen sind nicht nur in der Baugruppenliste sichtbar, sie werden auch im Grafikbereich angezeigt. Sie können Elemente und Verknüpfungsverbindungen in der Baugruppenliste ausblenden, um diese Verknüpfungsanzeigen besser sehen zu können. Diese Anzeigen weisen auf die Art der Bewegung hin, die sie definieren, sowie auf den aktuellen Status: Blau/Weiß zeigt an, dass die Verknüpfung funktioniert. Grau bedeutet, dass sie unterdrückt oder inaktiv ist. Rot weist auf ein Problem hin. Beachten Sie, dass Verknüpfungen und Verknüpfungsverbindungen unterdrückt werden, wenn die verknüpften Bauteile oder Baugruppen unterdrückt sind. (Unterdrückte Verknüpfungen sind weiterhin bearbeitbar.)

Symbol „Feste Verknüpfung“ Symbol „Feste Verknüpfung“ Symbol „Feste Verknüpfung“ Fest

Symbol „Drehverknüpfung“ Symbol „Drehverknüpfung“ Symbol „Drehverknüpfung“ Drehen

Symbol „Gleitverknüpfung“ Symbol „Gleitverknüpfung“ Symbol „Gleitverknüpfung“ Schieberegler

Symbol „Ebene Verknüpfung“ Symbol „Ebene Verknüpfung“ Symbol „Ebene Verknüpfung“ Eben

Symbol „Zylindrische Verknüpfung“ v Symbol „Zylindrische Verknüpfung“ Zylindrisch

Symbol „Stift-Langloch-Verknüpfung“ Symbol „Stift-Langloch-Verknüpfung“ Symbol „Stift-Langloch-Verknüpfung“ Stift-Langloch, mit einem Pfeil in die Richtung des Langlochs

Symbol „Kugelverknüpfung“ Symbol „Kugelverknüpfung“ Symbol „Kugelverknüpfung“ Kugel

Symbol „Tangentialverknüpfung“ Symbol „Tangentialverknüpfung“ Symbol „Tangentialverknüpfung“ Tangential

Symbol „Parallelverknüpfung“ Symbol „Parallelverknüpfung“ Symbol „Parallelverknüpfung“ Parallel

Symbol „Gruppenverknüpfung“ Symbol „Gruppenverknüpfung“ Symbol „Gruppenverknüpfung“ Gruppe

Weitere Tipps zur Visualisierung von Verknüpfungen:

  • Tippen Sie mit zwei Fingern zum Öffnen des Kontextmenüs. Tippen Sie auf Alles anzeigen, um alle Elemente aus der Instanzenliste, einschließlich der Verknüpfungsverbindungen und Verknüpfungsanzeigen, einzublenden. Probieren Sie auch die Optionen „Alle ausblenden“ oder „Andere Verknüpfungen ausblenden“ aus.
  • Tippen Sie auf eine Verknüpfung in der Instanzenliste.
  • Es befindet sich genau eine Verknüpfung zwischen zwei Instanzen.
  • Das Verankern eines Elements ist etwas anderes als eine Verknüpfung anzuwenden. Die Funktion „Verankern“ (im Kontextmenü) bezieht sich auf die Baugruppe, in der das Element verwendet wird. Das Verankern wird nicht für andere Baugruppen übernommen, in die das Element eingefügt wird.
  • Die Verknüpfung positioniert zwei Bauteil-Instanzen in Beziehung zueinander, wobei für jede Instanz eine Verknüpfungsverbindung erstellt wird.

    Vor der Verknüpfung

    Vor der Verknüpfung – Beispiel

    Nach der Verknüpfung

    Nach Verknüpfung – Beispiel

  • Die Ausgangsposition ist oft eine erste Schätzung. Es gibt zwei Tools zur Korrektur der Position:

Opposite directional arrow icon Das Tool Primärachse umkehren kehrt die Hauptausrichtung (Z) um.

Primärachse umkehren – Beispiel

Primärachse umkehren – Beispiel

Reorient secondary axis icon Das Tool Sekundärachse neu ausrichten passt die Ausrichtung in 90-Grad-Schritten an.

Sekundärachse neu ausrichten – Beispiel

Sekundärachse neu ausrichten – Beispiel

Sekundärachse neu ausrichten – Beispiel

Sekundärachse neu ausrichten – Beispiel

  • Mit der Schaltfläche Auflösen wird die bearbeitete Verknüpfung und die Verschiebung aller Verknüpfungen erneut erzeugt. Auf diese Weise sehen Sie, welche Auswirkungen Ihre Änderungen auf die gesamte Baugruppe haben.

Der Verknüpfungstyp bestimmt das Bewegungsverhalten.

Beispiel für verschiedene Verknüpfungen in der Liste der Verknüpfungs-Features

Onshape-Verknüpfungen unterscheiden sich von Verknüpfungen in traditionellen CAD-Systemen. Sie benötigen u. U. nur eine Onshape-Verknüpfung zwischen zwei beliebigen Instanzen, da die Bewegung (Freiheitsgrade) zwischen diesen beiden Instanzen in die Verknüpfung eingebettet ist.

Ein Element kann mit dem Ursprung in einer Baugruppe verknüpft werden. Sie können ein Bauteil auch verankern, um die Bewegung der zugeordneten Verknüpfungen über das Kontextmenü zu testen. Elemente sind: Bauteile, Baugruppen, Unterbaugruppen, Skizzen und Oberflächen.

Verknüpfungen werden über das Dialogfenster „Verknüpfung“ definiert:

Beispiel eines Verknüpfungs-Dialogfensters

Wählen Sie den zu erstellenden Verknüpfungstyp und anschließend die implizite oder explizite Verknüpfungsverbindungen (je eine pro Bauteil) aus.

Verknüpfungstyp: Das Feld Verknüpfungstyp zeigt den verwendeten Typ der Verknüpfung an. Tippen Sie auf die Option, um eine Liste von Verknüpfungstypen zu öffnen. Wählen Sie den gewünschten Verknüpfungstyp durch Tippen aus.

Verknüpfungsverbindungen: Der folgende Abschnitt Verknüpfungsverbindungen ist blau hervorgehoben. Dies weist darauf hin, dass eine Auswahl im Grafikbereich erforderlich ist. Zwei Verknüpfungsverbindungen (je eine auf den zu verknüpfenden Instanzen) müssen ausgewählt werden.

Versatz: Tippen Sie auf diese Option, um einen Versatzabstand zur Definition eines fixen Abstands zwischen den zu verknüpfenden Bauteilen festzulegen.

Grenzwerte: Tippen Sie auf diese Option, um Abstandsgrenzwerte für die Bewegung festzulegen.

Opposite direction arrow icon : Primärachse umkehren, Z-Ausrichtung der Instanzen.

Reorient secondary axis icon : Sekundärachse neu ausrichten. Drehen Sie die Quadrantenausrichtung der Instanzen (auf der XY-Ebene) mit jedem Tippen um 90 Grad.

Auflösen: Tippen Sie auf diese Option, um alle Baugruppenverknüpfungen (einschließlich dieser) aufzulösen.

Sie können Bewegungsbegrenzungen für alle Verknüpfungen außer für Kugel-, Tangentialverknüpfungen und feste Verknüpfungen festlegen.

Wenn Sie im Dialogfenster einer Verknüpfung, die Grenzwerte zulässt (Dreh-, Gleitverknüpfung, ebene, zylindrische Verknüpfung, Stift-Langloch-Verknüpfung), die Schaltfläche „Grenzwerte“ aktivieren, werden Felder für Grenzwerte angezeigt.

Geben Sie die gewünschten Grenzvorgaben ein und tippen Sie auf „Auflösen“, um die Änderungen zu visualisieren.

Das Versetzen von Elementen während des Zusammenbaus ist für folgende Verknüpfungstypen möglich:

  • Ebener Versatz – entlang der Z-Achse
  • Gleiter-Versatz: entlang der X- und Y-Achse
  • Drehversatz – entlang der Z-Achse
  • Stift-Langloch-Versatz – entlang der Z-Achse
  • Fester Versatz: entlang der X-, Y- und Z-Achse

Sie können die Elemente auch ziehen und dabei die Abstandswerte im Grafikbereich beobachten. Dies wird Ihnen helfen, die Werte für das Dialogfenster zu bestimmen.

Sie können in Baugruppen Ausdrücke und trigonometrische Funktionen in Ziffernfeldern verwenden.

Verknüpfungen sind nicht nur in der Baugruppenliste sichtbar, sondern werden auch über Anzeigen im Grafikbereich dargestellt. Sie können die Elemente und Verknüpfungsverbindungen in der Baugruppenliste ausblenden, um diese Verknüpfungsanzeigen besser zu sehen. Diese Anzeigen weisen auf die Art der Bewegung hin, die sie definieren, und auf den aktuellen Status: Blau/Weiß zeigt an, dass die Verknüpfung funktioniert. Grau bedeutet, dass sie unterdrückt oder inaktiv ist. Rot weist auf ein Problem hin. (Unterdrückte Verknüpfungen sind weiterhin bearbeitbar.)

Symbol, das eine gute feste Verknüpfung darstellt Symbol, das eine problematische feste Verknüpfung darstellt Symbol, das eine unterdrückte feste Verknüpfung darstellt Fest

Symbol, das eine gute Drehverknüpfung darstellt Symbol, das eine problematische Drehverknüpfung darstellt Symbol, das eine unterdrückte Drehverknüpfung darstellt Drehen

Symbol, das eine gute Gleitverknüpfung darstellt Symbol, das eine problematische Gleitverknüpfung darstellt Symbol, das eine unterdrückte Gleitverknüpfung darstellt Schieberegler

Symbol, das eine gute ebene Verknüpfung darstellt Symbol, das eine problematische ebene Verknüpfung darstellt Symbol, das eine unterdrückte ebene Verknüpfung darstellt Eben

Symbol, das eine gute zylindrische Verknüpfung darstellt Symbol, das eine problematische zylindrische Verknüpfung darstellt Symbol, das eine unterdrückte zylindrische Verknüpfung darstellt Zylindrisch

Symbol, das eine gute Stift-Langloch-Verknüpfung darstellt Symbol, das eine problematische Stift-Langloch-Verknüpfung darstellt Symbol, das eine unterdrückte Stift-Langloch-Verknüpfung darstellt Stift-Langloch, mit einem Pfeil in die Richtung des Langlochs

Symbol, das eine gute Kugelverknüpfung darstellt Symbol, das eine problematische Kugelverknüpfung darstellt Symbol, das eine unterdrückte Kugelverknüpfung darstellt Kugel

Symbol, das eine gute Tangentialverknüpfung darstellt Symbol, das eine problematische Tangentialverknüpfung darstellt Symbol, das eine unterdrückte Tangentialverknüpfung darstellt Tangential

Symbol, das eine gute Parallelverknüpfung darstellt Symbol, das eine problematische Parallelverknüpfung darstellt Symbol, das eine unterdrückte Parallelverknüpfung darstellt Parallel

Symbol, das eine gute Gruppenverknüpfung darstellt Symbol, das eine problematische Gruppenverknüpfung darstellt Symbol, das eine unterdrückte Gruppenverknüpfung darstellt Gruppe

Weitere Tipps zur Visualisierung von Verknüpfungen:

  • Tippen Sie mit zwei Fingern zum Öffnen des Kontextmenüs. Tippen Sie auf Alles anzeigen, um alle Elemente aus der Instanzenliste, einschließlich der Verknüpfungsverbindungen und Verknüpfungsanzeigen, einzublenden.
  • Tippen Sie auf eine Verknüpfung in der Instanzenliste.
  • Es befindet sich genau eine Verknüpfung zwischen zwei Instanzen.
  • Das Verankern eines Elements ist etwas anderes als eine Verknüpfung anzuwenden. Die Funktion „Verankern“ (im Kontextmenü) bezieht sich auf die Baugruppe, in der das Element verwendet wird. Das Verankern wird nicht für andere Baugruppen übernommen, in die das Element eingefügt wird.
  • Die Verknüpfung positioniert zwei Bauteil-Instanzen in Beziehung zueinander, wobei für jede Instanz eine Verknüpfungsverbindung erstellt wird.

    Vor der Verknüpfung

    Beispiel vor Verknüpfung

    Nach der Verknüpfung

    Beispiel nach Verknüpfung

  • Die Ausgangsposition ist oft eine erste Schätzung. Es gibt zwei Tools zur Korrektur der Position:

Opposite direction arrow icon Das Tool Primärachse umkehren kehrt die Hauptausrichtung (Z) um.

Beispiel für das Tool „Primärachse umkehren“ in Verwendung

Beispiel für das Tool „Primärachse umkehren“ in Verwendung

Reorient icon Das Tool Sekundärachse neu ausrichten passt die Ausrichtung in 90-Grad-Schritten an.

Beispiel für das Tool „Sekundärachse neu ausrichten“ in Verwendung

Beispiel für das Tool „Sekundärachse neu ausrichten“ in Verwendung

Beispiel für das Tool „Sekundärachse neu ausrichten“ in Verwendung

Beispiel für das Tool „Sekundärachse neu ausrichten“ in Verwendung

  • Mit der Schaltfläche Auflösen wird die bearbeitete Verknüpfung und die Verschiebung aller Verknüpfungen erneut erzeugt. Auf diese Weise sehen Sie, welche Auswirkungen Ihre Änderungen auf die gesamte Baugruppe haben.

Der Verknüpfungstyp bestimmt das Bewegungsverhalten.

Weitere Learning-Center-Ressourcen finden Sie in den folgenden Artikeln hier: Verknüpfungsgrundlagen (Onshape-Konto erforderlich) und Erweiterte Verknüpfungstechniken (Onshape-Konto erforderlich).
