Render-Studio-Benutzeroberfläche

Die Symbolleiste befindet sich am oberen Rand der Seite und enthält mehrere Befehle, die in Render Studio häufig verwendet werden:

Weitere Informationen finden Sie unter Symbolleiste.

Die Szenenliste befindet sich auf der linken Seite der Seite und enthält Bauteil-, Part Studio- und Baugruppeninformationen für die aktuelle Render Studio-Szene.

Wenn eine Option in der Szenenliste ausgewählt ist, werden rechts in den Szene-, Aussehen- und Umgebungs-Paletten die zugehörigen Untermenüs und ihre bearbeitbaren Parameter angezeigt. Eine umfassende Liste der Parameteroptionen finden Sie in den Abschnitten Szene, Aussehen und Umgebung.

Die Aussehen-Palette zeigt nur verfügbare Parameter an, wenn ein einzelnes Szenenlistenelement ausgewählt ist. Drücken Sie die Leertaste, um die Auswahl aller Elemente aufzuheben, und wählen Sie dann ein Element in der Szenenliste aus.

Alle Elemente in der Szenenliste außer Transformationen und Projektoren können mehrfach ausgewählt werden (zusammen in einer gruppierten Auswahl). Transformationen und Projektoren sind nur Einzelauswahlen.

Die Szenenliste ist in zwei scrollbare Abschnitte aufgeteilt:

• Szenenlisten-Geometrie (oberer Abschnitt): Enthält die gesamte Geometrie der Szene sowie alle Transformationen, Projektoren und Volumen (nur Render Studio Advanced).

• Aussehen (unterer Abschnitt) mit allen Farbeffekten, die von der Geometrie in der Szene verwendet werden

Um die Breite der Szenenliste anzupassen, bewegen Sie den Mauszeiger über den rechten Rand der Szenenliste. Wenn sich der Mauszeiger in einen doppelseitigen Pfeil verwandelt, klicken und ziehen Sie, um die Größe zu ändern.

Weitere Informationen finden Sie unter Szenenliste.

Die Szene befindet sich visuell im Grafikbereich. Dieser erscheint in der Mitte des Render Studio-Anwendung (unten rot umrandet):

Weitere Informationen finden Sie unter Grafikbereich.

Die Aussehen-Bibliothek am Ende der Seite enthält alle Standard-Attributkombinationen, die auf Bauteile, Bauteilflächen oder Oberflächen angewendet werden, um eine Materialtextur zu erzeugen, sowie Funktionen, die auf Aussehen-Parameter angewendet werden:

Suchen

Verwenden Sie das Feld „Aussehen suchen“, um die Darstellungsergebnisse in der Bibliothek einzugrenzen. Im Feld „Aussehen suchen“ wird nur innerhalb des ausgewählten Ordners gesucht. Wenn in der Abbildung oben beispielsweise der Ordner „Keramik“ ausgewählt ist, ein Schlüsselwort in das Feld „Aussehen suchen“ eingegeben und die Eingabetaste gedrückt wird, werden nur Ergebnisse innerhalb des Ordners „Keramik“ angezeigt.

Verwenden Sie die Operatoren „und“, „+“ und „oder“ zwischen Wörtern, um die Suche weiter zu verfeinern.

Sobald die Suche eingegrenzt wurde, werden die Ergebnisse als Miniaturansichtsliste auf der rechten Seite der Aussehen-Palette angezeigt. Um die Suche zu löschen, löschen Sie die Keywords im Suchfeld und drücken Sie die Eingabetaste oder drücken Sie das Symbol „Feld löschen“ ().

Umschalten zwischen den horizontalen und vertikalen Bibliotheksansichten

Soll die Bibliothek rechts angeordnet werden, klicken Sie oben rechts in der Palette auf das Symbol Bibliothek in der rechten Palette anzeigen:

Klicken Sie auf das Symbol für die Bibliotheks-Palette (), um die Palette zu schließen. Klicken Sie erneut darauf, um sie zu öffnen.

Um die Bibliothek wieder in ihre horizontale Standardposition zu bringen, klicken Sie auf die Schaltfläche Bibliothek in der unteren Palette anzeigen (oben rechts in der Palette, im obigen Bild rot hervorgehoben).

Um eine Aussehen-Funktion auf einen Aussehen-Parameter anzuwenden (wenn sich die Aussehen-Bibliothek in der rechten Palette befindet), ziehen Sie die Aussehen-Funktion auf das Symbol des Aussehen-Palettensymbols und halten die Maustaste gedrückt, bis sie geöffnet wird. Dann ziehen Sie die Aussehen-Funktion auf den Parameter in der Palette. Weitere Informationen finden Sie unter Aussehen-Funktionen verwenden.

Ziehen Sie die Aussehen-Funktion „Bump-Map“ über das Symbol der Aussehen-Palette (links). Die Aussehen-Palette wird geöffnet (Mitte). Während Sie die Taste gedrückt halten, ziehen Sie die Bump-Map-Aussehen-Funktion auf den Bumps-Parameter in der Aussehen-Palette (rechts).

Bibliothek ausblenden/anzeigen

Um die Bibliotheken-Palette ein- oder auszublenden, klicken Sie auf den Schalter zum Ein-/Ausblenden () in der oberen rechten Ecke der Palette.

Aussehen-Name anzeigen

Wenn der gesamte Name des Aussehens nicht sichtbar ist, bewegen Sie den Mauszeiger über den Namen und in einem Tool-Tipp wird der vollständige Name angezeigt:

Aussehen-Beschreibung anzeigen

Klicken Sie unten in der Aussehen-Karte (oberes Bild links) auf die Umschaltfunktion zum Anzeigen der Beschreibung (). Dadurch drehen Sie die Karte um, um eine kurze Beschreibung des Aussehen auf der Rückseite der Karte anzuzeigen (oberes Bild rechts). Ist die Beschreibung zu lang für den vorgesehenen Platz auf der Karte, bewegen Sie den Mauszeiger für kurz über den Text. Die Karte wird dann erweitert, sodass die vollständige Beschreibung angezeigt wird (unteres Bild). Klicken Sie erneut auf die Umschaltfunktion zum Anzeigen der Beschreibung, um die Karte umzudrehen und wieder das Miniaturbild auf der Kartenvorderseite anzuzeigen.

Es kann immer nur eine Aussehen-Karte umgedreht werden, um sich die Beschreibung anzusehen. Wenn Sie bei einem weiteren Aussehen auf die Umschaltfunktion zum Anzeigen der Beschreibung klicken, wird gleichzeitig die Beschreibungsansicht des ersten Aussehens nach vorn gedreht (zurück zum Miniaturbild), während die zweite Aussehen-Karte umgedreht und deren Beschreibung auf der Rückseite angezeigt wird.

Eine vollständige Liste aller Aussehen und Aussehen-Funktionen finden Sie unter Render-Studio-Bibliotheken.

Eine Erläuterung der standardmäßigen Aussehen-Parameter finden Sie in der Aussehen-Palette.

Weitere Informationen finden Sie unter Aussehen-Bibliothek.

Die Umgebungsbibliothek am unteren Ende der Seite enthält alle Standardumgebungen, die als Hintergrund für das Bauteil-Part Studio, die Baugruppe und die Bauteile in der Szene hinzugefügt werden. Eine Umgebung sorgt auch für die Beleuchtung der Szene.

Suchen

Verwenden Sie das Feld „Suchumgebungen“, um die Umgebungsergebnisse in der Bibliothek einzugrenzen. Bei der Suche werden nur Umgebungen innerhalb des ausgewählten Ordners gefunden. In der Abbildung oben ist beispielsweise der Ordner für künstliches Licht ausgewählt. Geben Sie ein Schlüsselwort in das Feld „Suchumgebungen“ ein und drücken Sie die Eingabetaste. Die Suche ist auf Umgebungen im Ordner für künstliches Licht beschränkt.

Verwenden Sie die Operatoren „und“, „+“ und „oder“ zwischen Wörtern, um die Suche weiter zu verfeinern.

Nach dem Filtern werden die Ergebnisse als Miniaturansichtsliste auf der rechten Seite der Umgebungen-Palette angezeigt. Um die Suche zu löschen, löschen Sie die Stichwörter im Feld „Suchumgebungen“ und drücken Sie die Eingabetaste oder drücken Sie das Symbol „Feld löschen“ ().

Umschalten zwischen den horizontalen und vertikalen Bibliotheksansichten

Soll die Bibliothek rechts angeordnet werden, klicken Sie oben rechts in der Palette auf das Symbol Bibliothek in der rechten Palette anzeigen:

Klicken Sie auf das Symbol für die Bibliotheks-Palette (), um die Palette zu schließen. Klicken Sie erneut darauf, um sie zu öffnen.

Um die Bibliothek wieder in ihre horizontale Standardposition zu bringen, klicken Sie auf die Schaltfläche Bibliothek in der unteren Palette anzeigen (oben rechts in der Palette, im obigen Bild rot hervorgehoben).

Bibliothek ausblenden/anzeigen

Um die Bibliotheken-Palette ein- oder auszublenden, klicken Sie auf den Schalter zum Ein-/Ausblenden () in der oberen rechten Ecke der Palette.

Namen der Umgebung anzeigen

Wenn der gesamte Name der Umgebung nicht sichtbar ist, bewegen Sie den Mauszeiger über den Namen und in einem Tool-Tipp wird der vollständige Name angezeigt:

Eine vollständige Liste aller Umgebungen finden Sie unter Render-Studio-Bibliotheken.

Weitere Informationen finden Sie unter Umgebungen-Bibliothek.

Die Aussehen-Palette befindet sich rechts auf der Seite und zeigt eine bearbeitbare Liste von Parametern für das Aussehen des ausgewählten Objekts an. Das Aussehen ist materialspezifisch (z. B. Stoff, Glas oder Mauerwerk), und die verfügbaren Palettenparameter ändern sich je nach ausgewähltem Aussehen.

1. Wählen Sie ein Element (Bauteil, Fläche, Part Studio, Baugruppe, Render Studio, Aussehen) in der Szenenliste oder im Grafikbereich aus.

2. Klicken Sie auf das Symbol für die Aussehen-Palette (), um die Palette zu öffnen:

Wenn ein Part Studio oder eine Baugruppe in ein Render Studio eingefügt wird, hat es oder sie ein Standardaussehen. Der Name des aktuellen Aussehens wird oben in der Palette angezeigt (Aussehen 1 im obigen Beispiel).

Weitere Informationen finden Sie unter Aussehen-Palette.

Die Umgebungen-Palette befindet sich rechts auf der Seite und zeigt eine bearbeitbare Liste von Parametern für die Szenenumgebung an. Die verfügbaren Palettenparameter ändern sich je nach der ausgewählten Umgebung.

Klicken Sie auf das Symbol der Umgebungen-Palette (), um die Palette zu öffnen:

Weitere Informationen finden Sie unter Umgebungen-Palette.

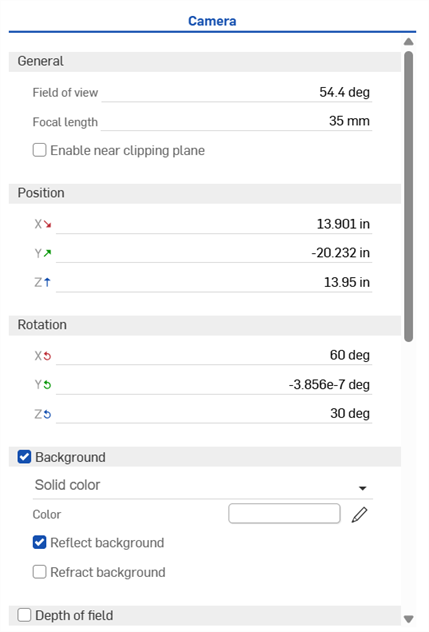

Die Kamera-Palette befindet sich rechts auf der Seite und zeigt eine bearbeitbare Liste von Parametern für die Kamera an, die auf das ausgewählte Objekt gerichtet ist (wie Sichtfeld, Brennweite, Position, Rotation, Hintergrund, Tiefenschärfe, Belichtung, Ton und Kontrast, Vignettierung und andere erweiterte Optionen).

Klicken Sie auf das Symbol für die Kamera-Palette (), um die Palette zu öffnen:

Weitere Informationen finden Sie unter Kamera-Palette.

Die Szenen-Palette befindet sich rechts auf der Seite und zeigt eine bearbeitbare Liste globaler Parameter für die Szenenliste an. Klicken Sie auf das Symbol für die Szenen-Palette (), um die Palette zu öffnen:

Um die Breite der Aussehen-/Auswahl-Palette anzupassen, bewegen Sie den Mauszeiger über eine Palettenkante. Wenn sich der Cursor in einen doppelseitigen Pfeil verwandelt, klicken und ziehen Sie, um die Größe der Palette zu ändern.

Weitere Informationen finden Sie unter Szenen-Palette.

Die Render-Optionen bestimmen, wie die Szene in eine JPEG- oder PNG-Bilddatei ausgegeben wird. Sobald die Bearbeitung der Szene abgeschlossen ist, klicken Sie in der Symbolleiste auf die Schaltfläche „Szene rendern“ (), um das Dialogfenster „Render-Optionen“ zu öffnen:

Weitere Informationen finden Sie unter Render-Optionen.
