Render-Studio-Beispiele und -Ressourcen

Scheinwerfer und reflektierende Oberfläche in einer Baugruppe hinzufügen:

1. Erstellen Sie ein Bauteil, das in der Baugruppe als Lichtquelle verwendet wird. Das erste Bild unten zeigt ein scheibenförmiges Bauteil, das als Glühbirne in einem Lampenkopf verwendet wird. Richten Sie dann den Lampenkopf auf ein Objekt. Das zweite Bild unten zeigt die Lampe, die auf ein Künstlermodell gerichtet ist. Erstellen Sie eine Fläche unter beiden Objekten. Im folgenden Beispiel ist dies eine gelbe Tischfläche:



2. Erstellen Sie eine Render-Studio-Registerkarte und eine Szene aus der Baugruppe.

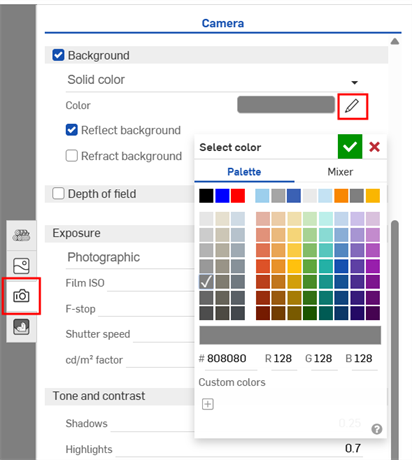

3. Klicken Sie optional auf das Symbol für die Kamera-Palette (). Stellen Sie sicher, dass Hintergrund aktiviert ist. Klicken Sie auf das Symbol für „Farbe bearbeiten“ (). Wählen Sie im Dialogfenster „Farbe auswählen“ eine neutrale Farbe aus:



4. Wählen Sie das Glühlampenbauteil in der Szenenliste aus. Filtern Sie auf der Registerkarte „Aussehen“ nach Scheinwerfer. Klicken Sie mit der rechten Maustaste auf die Miniaturansicht des Scheinwerfers und wählen Sie im Kontextmenü die Option „Zuweisen“ aus:



Bei dieser Methode wird das Licht aus allen Richtungen des Bauteils (der Scheibe) ausgestrahlt. Um nur die Vorderseite der Scheibe zu beleuchten, zoomen Sie auf die vordere Fläche des Bauteils, klicken und ziehen Sie das Aussehen des Scheinwerfers und legen Sie es auf der Scheibe ab. Wenn sich das Kontextmenü öffnet, wählen Sie „Fläche zuweisen“ aus.

5. Klicken Sie auf das Symbol der Aussehen-Palette (), um die Scheinwerfer-Parameter der Aussehen-Palette zu öffnen. Ändern Sie im Untermenü „Andere“ den Flux-Wert auf etwa 6000 (erstes Bild unten). Für den Flux-Parameter sind je nach Größe der Szenenelemente möglicherweise höhere oder niedrigere Werte erforderlich. Das Licht wird auf dem Künstlermodell (zweites Bild unten) angezeigt:



6. Wählen Sie die Tischoberfläche in der Szenenliste aus (erstes Bild unten). Ändern Sie in der Aussehen-Palette die Grundfarbe in Schwarz (zweites Bild unten).



7. Suchen Sie in der Aussehen-Bibliothek das Aussehen „Klarlack auftragen“ und weisen Sie es zu (erste Abbildung unten). Die Lampe, das Licht und das Künstlermodell spiegeln sich auf der durchsichtigen Oberfläche wider (zweite Abbildung unten):



8. Um die Farbe der Glühbirne zu ändern, ändern Sie die Scheinwerferfarbe der Glühbirne in der Aussehen-Palette (erstes Bild unten) oder weisen Sie dem Lampenkopf ein Aussehen mit einem Farbparameter zu (zweites Bild unten). Eine Kombination aus beiden ist in der dritten Abbildung unten dargestellt:



Eine einfache Möglichkeit, von einem Metall-Aussehen-Material zu einem anderen zu wechseln, ist das Farbattribut. In diesem Beispiel wird eine polierte Metalloptik erzeugt und das Material des Metalls (Stahl, Messing, Kupfer und mehr) geändert, indem der Farbparameter geändert wird.

Verwenden Sie diese Technik für jedes Aussehen, das mit einem Farbparameter verbunden ist, z. B. Holz, Stein, Keramik, Glas, Stoff usw.

1. Erstellen Sie das Modell in Onshape. Erstellen Sie dann eine Szene aus dem Part Studio oder der Baugruppe.

2. Wählen Sie das Bauteil/die Bauteile in der Szenenliste oder im Grafikbereich aus.

3. Suchen Sie in der Aussehen-Bibliothek nach Stahl, oxidiertem Aluminium. Klicken Sie mit der rechten Maustaste auf die Miniaturansicht des Aussehens und klicken Sie im Kontextmenü auf Zuweisen (siehe erste Abbildung unten). Das Ergebnis ist ein poliertes Stahlbild (wie in der zweiten Abbildung unten dargestellt):



4. Klicken Sie in der Aussehen-Palette auf das Bearbeitungssymbol des Farbparameters ():



5. Wählen Sie im Dialogfenster „Farbe auswählen“ eine alternative Farbe aus.

   Verwenden Sie die folgende Tabelle als allgemeine Richtlinie, um die verschiedenen Metalltypen ihren RGB-Farben zuzuordnen. Beachten Sie dabei, dass jede Metallart eine Farbpalette hat, die vom Alter, der Zusammensetzung und anderen Faktoren des Metalls abhängt:

   Display Name	R/G/B-Farbkanäle
   Aluminum	230/230/230
   Wismut	208/203/182
   Brass	237/216/134
   Bronze	165/128/103
   Kohlenstoffstahl	73/73/71
   Chrome	253/253/254
   Copper	221/151/120
   Gold	249/217/153
   Cast Iron	195/192/192
   Nickel	198/193/180
   Pearl	249/248/246
   Silver	244/243/240
   Stainless steel	198/198/197
   Steel	221/221/220
   Titanium	191/188/182

   Nachfolgend sind einige Beispiele aufgeführt, die zeigen, wie sich die Farbe auf den Metalltyp auswirkt:

   Messing (R: 237; G: 216; B: 134).

   Bronze (R: 165; G: 128; B: 103).

   Kupfer (R: 221; G: 151; B: 120).

6. Es können auch nicht-traditionelle Farben verwendet werden. Verwenden Sie zum Beispiel die folgende Farbkombination R: 149; G: 191; B: 121, um einen metallischen Smaragd zu erzeugen:



7. (Zusätzliche Option) Verwenden Sie die Einstellung „Reflexionsrauheit“, um die Lichter und die Unschärfe zu verändern. Niedrigere Werte führen zu helleren Lichtern und klareren Reflexionen. Höhere Werte führen zu stumpferen Glanzlichtern und unschärferen Reflexionen. Standardmäßig ist die Reflexionsrauheit auf 0,1 eingestellt (wie in allen vorherigen Beispielen).

   Reflexionsrauheit: 0.

   Reflexionsrauheit: 0,25.

8. (Zusätzliche Option) Fügen Sie der Bump-Option eine Textur hinzu. Weitere Informationen finden Sie unter „Bump-Textur hinzufügen“. Suchen Sie im folgenden Beispiel im Funktionsordner für die Aussehen-Funktionen nach Bump. Ziehen Sie die Funktion „Worley-Rauschtextur-Bump-Map“ auf den Parameter „Bump“ in der Aussehen-Palette und legen Sie sie dort ab:



9. Die Worley-Rauschtextur-Bump-Map-Parameter werden automatisch in der Aussehen-Palette geöffnet. Bearbeiten Sie die Parameter der Textur nach Bedarf. In den folgenden Beispielen wurde die Farbe des Stahls in R: 128; G: 128; B: 128 geändert, um das Aussehen von Kohlenstoffstahl zu erhalten. Zusätzliche Textureinstellungen werden unter jedem Beispiel beschrieben. Als Referenz: Das Modellquadrat hat eine Länge von 1,5 m x eine Breite von 1,5 m x eine Höhe von 1,1 m. Der Durchmesser der Kugel beträgt 0,3 m.

   Größe: 0.025; Marmor_anwenden: Schachbrett; Rauschbänder: 0,5.

   Größe: 0.04; Delle_anwenden: Schachbrett; Rauschbänder: 0,6; Rausch_Schwelle_hoch: 0,3.

   Größe: 0.007; Marmor_anwenden: Schachbrett; Faktor: 3; Rauschbänder: 10; Rausch_Schwelle_hoch: 0.1; Rausch_Schwelle_niedrig: 1; Kante: 0.4.

Bei dieser Technik wird eine metallische Flockenbeschichtung auf ein vorhandenes Aussehen aufgebracht.

1. Erstellen Sie das Modell. Erstellen Sie dann eine Szene aus dem Part Studio oder der Baugruppe. Das Modell hier besteht aus zwei Bauteilen: einem Quadrat mit den Maßen 0,5 m Länge mal 0,5 m Breite mal 0,1 m Höhe und einer Kugel mit einem Durchmesser von 0,3 m.



2. Da beide Bauteile ein extern verknüpftes Aussehen haben, wählen Sie das Aussehen jedes Bauteils aus, klicken Sie mit der rechten Maustaste und wählen Sie Aussehen aufheben aus. Dies muss für jedes Aussehen einzeln erfolgen. Dadurch wird sichergestellt, dass den Bauteile zunächst kein Aussehen zugeordnet ist:



3. Wählen Sie in der Szenenliste oder im Grafikbereich eines der Bauteile aus (Bauteil 2 im Beispiel unten):



4. Suchen Sie in der Aussehen-Bibliothek nach Klarlack anwenden. Rechtsklicken Sie auf die Miniaturansicht des Aussehens und wählen Sie im Kontextmenü die Option Zuweisen aus. Das Ergebnis ist eine metallische Beschichtung des ausgewählten Bauteils.



5. Wählen Sie das erste Bauteil ab (oder drücken Sie die Leertaste, um die Auswahl aufzuheben). Ziehen Sie in der Szenenliste das Aussehen „Klarlack anwenden“ auf das zweite Bauteil (Bauteil 1 im Beispiel unten). Dadurch wird das gleiche Klarlack-Aussehen auf das andere Bauteil angewendet.



6. Wählen Sie in der Szenenliste die Aussehen „Klarlack anwenden“ aus.

7. Klicken Sie auf das Symbol für die Aussehen-Palette (), um die Aussehen-Palette zu öffnen.

8. Suchen Sie in der Aussehen-Bibliothek nach „Flocken auftragen“. Ziehen Sie die Miniaturansicht des Aussehens auf das Attribut Basisparameter > Basismaterial in der Aussehen-Palette:



9. Passen Sie die Parameter für die Flockenbeschichtung im Untermenü „Global“ nach Bedarf an. Alle Änderungen am Aussehen wirken sich gleichzeitig auf beide Bauteile aus, da beide Bauteile demselben Aussehen zugeordnet sind.



• Basismaterial: Material, auf das die Flockenschicht aufgebracht wird.

• Farbe: Flockenfarbe

• Rauheit: Rauheit der metallischen Flocken

  Flockengröße: Größe der metallischen Flocken in mm.

• Flockenmenge: Menge der sichtbaren Metallflocken.

• Transparenz der Flocken: Sichtbarkeit der metallischen Flocken

• Zufälligkeit der Flockenausrichtung: größere Zahlen erhöhen den Radius des Funkelns um die Glanzlichter. Niedrigere Zahlen verringern den Funkelradius oder machen ihn stumpf.

Nachstehend finden Sie einige Beispiele. Das erste Beispiel zeigt die Standardeinstellung. Das zweite Beispiel zeigt einige Änderungen an den Flocken, um dem Metall ein folienartiges Aussehen zu verleihen. Das dritte Beispiel erzeugt ein marmoriertes Aussehen, das Metall in Stein verwandelt. Die Parameteranpassungen sind in den Beschriftungen unter den Bildern vermerkt:

Standardeinstellungen bei Anwendung auf einen Klarlack.

Flockenmenge: 1.000; Zufälligkeit der Flockenausrichtung: 1.000; Farbe: R: 223 / G: 222 / B: 220; Transparenz der Flocken: 1.000; Rauheit: 0; Flockengröße: 2.

Flockenorientierung, Zufälligkeit: 0; Farbe: R: 202/G: 226/B: 247; Flockenopazität: 1.000; Rauheit: 0,5; Flockengröße: 10

Bezugstexte

• Fügen Sie dem Grundbild eines beliebigen Materials das Aussehen „Flocken auftragen“ hinzu. Tragen Sie es beispielsweise nicht auf das Aussehen des Klarlacks auf, sondern auf das Aussehen „Glanz hinzufügen“.

• Bei vielen Aussehen-Optionen sind die Parameter für die Flockenbeschichtung bereits eingebaut, z. B. bei Lackierungen mit Metallic-Lackierung.

Diese Technik zeigt, wie die dünne Metallbeschichtung als Ausgangspunkt für das Aussehen eines pulverbeschichteten Metalls verwendet werden kann.

1. Erstellen Sie das Modell in Onshape. Erstellen Sie dann eine Szene aus dem Part Studio oder der Baugruppe. Das Modell hier besteht aus zwei Bauteilen: einem Quadrat mit den Maßen 0,5 m Länge mal 0,5 m Breite mal 0,1 m Höhe und einer Kugel mit einem Durchmesser von 0,3 m.



2. Da beide Bauteile ein extern verknüpftes Aussehen haben, wählen Sie das Aussehen jedes Bauteils aus, klicken Sie mit der rechten Maustaste und wählen Sie Aussehen aufheben aus. Dies muss für jedes Aussehen einzeln erfolgen. Dadurch wird sichergestellt, dass den Bauteile zunächst kein Aussehen zugeordnet ist:



3. Wählen Sie in der Szenenliste oder im Grafikbereich eines der Bauteile aus (Bauteil 2 im Beispiel unten):



4. Suchen Sie in der Aussehen-Bibliothek nach dünnem Metall, klicken Sie mit der rechten Maustaste auf die Miniaturansicht des Aussehens und wählen Sie im Kontextmenü die Option Zuweisen aus. Das Ergebnis ist eine metallische Beschichtung, die auf das ausgewählte Bauteil aufgebracht wird.



5. Wählen Sie das erste Bauteil ab (oder drücken Sie die Leertaste, um die Auswahl aufzuheben). Ziehen Sie in der Szenenliste das Aussehen „Dünne Metallbeschichtung hinzufügen“ per Drag & Drop auf das zweite Bauteil (Bauteil 1 im Beispiel unten). Dadurch wird das gleiche Aussehen der dünnen Metallbeschichtung auf das andere Bauteil angewendet.



6. Wählen Sie in der Szenenliste Aussehen 1 aus.

7. Klicken Sie auf das Symbol für die Aussehen-Palette (), um die Aussehen-Palette zu öffnen.

8. Klicken Sie auf das Bearbeitungssymbol des Grundfarbparameters () und wählen Sie Schwarz aus. Sie können die Farbe nach Belieben ändern (siehe Materialtyp des Aussehens mit Farbe ändern).



9. Wählen Sie Aussehen 1 ab und wählen Sie Aussehen 2 in der Szenenliste aus. Wenden Sie dieselbe schwarze Farbe auf den Parameter „Grundfarbe“ in der Aussehen-Palette an.

10. Wählen Sie Aussehen 2 ab und wählen Sie in der Szenenliste das Aussehen „Dünne Metallbeschichtung auftragen“ aus.



11. Stellen Sie in der Aussehen-Palette im > Untermenü „Global“ die Reflexionsrauheit auf 0,3 und die Reflexionsstärke auf 0,2 ein. Alle Änderungen am Aussehen wirken sich gleichzeitig auf beide Bauteile aus, da beide Bauteile demselben Aussehen zugeordnet sind.



    • Basismaterial: Material, auf das die Metallschicht aufgebracht wird.

    • Reflexionsfarbe: Farbe der Metallschicht

    • Bumps: Normal- oder Bump-Map, die auf die Metallschicht angewendet wird.

    • Reflexionsrauheit: Rauheit der Metallschicht

    • Reflexionsgewicht: Transparenz der Metallschicht

12. Suchen Sie in der Aussehen-Bibliothek im Ordner „Aussehen-Funktionen“ nach Perlin. Ziehen Sie die Miniaturansicht „Bump Map – Perlin-Rauschtextur-Funktion“ auf den Parameter „Thin Metal Coat Bumps“ in der Aussehen-Palette:



13. Die Textur wird angewendet und wird automatisch in der Aussehen-Palette geöffnet. Überprüfen Sie dies, indem Sie sich den hierarchischen Breadcrumb-Trail oben in der Aussehen-Palette ansehen:



14. Stellen Sie im Untermenü „Rauschparameter“ die Bump-Stärke auf 3 ein. Stellen Sie im Untermenü „Platzierung“ die Option „Tiling“ auf 500 x x 500 y x 500 z ein. Das Endergebnis ist in der zweiten Abbildung unten dargestellt:



Verwenden Sie als Alternative zur Bump-Map-Textur – Perlin-Rauschtextur, verwenden Sie Bump-Map – Flow Noise oder importieren Sie eine benutzerdefinierte Textur als Datei. Siehe Benutzerdefinierte Bump-Textur hinzufügen.

Im Folgenden wird beschrieben, wie man Flüssigkeit in einem Glas darstellen kann.

1. Erstellen Sie ein Modell des Glases und der Flüssigkeit.

   Die folgende Abbildung zeigt einen Querschnitt durch die beiden Bauteile: Das äußere Glas und die Flüssigkeit im Inneren. Um eine realistischere Darstellung zu erreichen, sollten Sie sicherstellen, dass es eine Überlappung zwischen dem Glas und der Flüssigkeit im Inneren des Glases gibt. Dies führt zu einer genaueren Lichtdurchlässigkeit und -brechung zwischen den beiden angrenzenden durchsichtigen Aussehen-Optionen, Glas und Wasser:



Wenn Sie ein Objekt modellieren, das vollständig von einem anderen Objekt umschlossen ist, z. B. ein Eiswürfelteil, das vollständig in das Wasserteil eingetaucht ist, benötigen beide Bauteile keine Überlappung. Modellieren Sie beide Teile bündig, ohne Überlappung oder Lücke zwischen ihnen.

2. Erstellen Sie eine Szene aus dem Part Studio oder der Baugruppe. Wählen Sie in der Szenenliste das Glas aus. Navigieren Sie in der Aussehen-Bibliothek zum Ordner „Glass“ und suchen Sie nach dem Aussehen Glass – Clear. Klicken Sie mit der rechten Maustaste auf die Miniaturansicht des Aussehens und klicken Sie im Kontextmenü auf Zuweisen.

Es gibt viele Klarglas-Aussehen und zwei Glas-Durchsicht-Aussehen. Beides kann verwendet werden.

3. Wählen Sie in der Szenenliste das Glas (oder drücken Sie die Leertaste) aus und wählen Sie dann die Flüssigkeit aus. Öffnen Sie in der Aussehen-Bibliothek den Ordner „Water“. Klicken Sie mit der rechten Maustaste auf die Miniaturansicht des AussehensPool Water – Clear Blue und klicken Sie im Kontextmenü auf Zuweisen.

4. Zu diesem Zeitpunkt wird auf die Flüssigkeit ein blauer Farbton aufgetragen (siehe zweites Bild unten). Während die Flüssigkeit immer noch in der Szenenliste ausgewählt ist, klicken Sie auf das Symbol für die Aussehen-Palette (), um die Aussehen-Palette zu öffnen. Stellen Sie im Untermenü „Aussehen“ die Werte „Wasserfarbe“ und „Wasseraufnahme“ auf 0 ein. Dadurch entsteht ein Glas mit farblosem Wasser (siehe dritte Abbildung unten).

5. Um alle Wellen aus dem Wasser zu entfernen, setzen Sie die Wellenstärke auf 0 (auch im dritten Bild unten gezeigt):



   Das erste Bild zeigt die Rückwand und die Marmortischoberfläche. Wenn das Glas und die Flüssigkeit aufgebracht sind, sind die Auswirkungen der Lichtdurchlässigkeit, Reflexion und Brechung des Glases und des Wassers auf diesen Oberflächen im zweiten und dritten Bild zu sehen.

6. Die obigen Beispiele funktionieren alle mit klaren Flüssigkeiten, aber Sie können auch eine undurchsichtigere Flüssigkeit wie Milch herstellen. Wählen Sie dazu die Flüssigkeit in der Szenenliste aus. Suchen Sie in der Aussehen-Bibliothek nach Wachs. Klicken Sie mit der rechten Maustaste auf das Aussehen „Wachsfarben“ und wählen Sie im Kontextmenü die Option „Zuweisen“ aus. Stellen Sie in der Aussehen-Palette die Farbe auf Weiß und den Abstand auf einen Wert zwischen 0,001 und 0,01 ein:



Weitere Informationen finden Sie in Chapter 15 - Physically plausible scene setup(Kapitel 15 - Physikalisch plausible Szeneneinrichtung) im NVIDIA Iray - Programmer's Manual.

Diese Technik kann verwendet werden, um mithilfe des Aussehens „Metallgrill“ einen benutzerdefinierten Metallgrill herzustellen.

1. Erstellen Sie das Modell in Onshape. Erstellen Sie dann eine Szene aus dem Part Studio oder der Baugruppe. Das hier verwendete Beispiel ist eine einfache Box mit den Maßen 0,5 m Länge x 0,5 m Breite x 0,5 m Höhe.

2. Wählen Sie das Bauteil in der Szenenliste oder im Grafikbereich aus.

3. Suchen Sie nach Grill in der Aussehen-Bibliothek. Klicken Sie mit der rechten Maustaste auf die Miniaturansicht des Aussehens „Metal Grill — Circles“ und klicken Sie im Kontextmenü auf „ Zuweisen“ (siehe erste Abbildung unten). Das Ergebnis ist eine Metallbox mit kreisförmigen Ausschnitten (siehe zweites Bild unten):



   Das Beispiel im zweiten Bild zeigt den Grill mit „Grüner Punkt Park-Umgebung“ (Green point park Environment) als Hintergrund.

4. Erstellen Sie in einem Bildbearbeitungsprogramm (empfohlen sind Adobe Photoshop oder GIMP) zwei Dateien: eine Ausschnitt-Textur und eine Bump-Map. In diesem Beispiel wurde ein Spatenausschnitt mit 300 x 300 Pixeln erstellt. Die Ausschnitt-Textur ist eine Maskendatei, die schwarz und weiß ist und keine anderen Farben enthält. Die schwarzen Bereiche des Bildes stellen das transparente Grillmuster dar. Dieses Bild wird dann dupliziert, unscharf gemacht und ein Bump-Map-Filter angewendet. Das Ergebnis ist das dritte Bild unten, das für die Unebenheiten-Datei verwendet wird.



   Das erste Bild (links) wird für die Ausschnittdatei verwendet. Dieses Bild wird dann dupliziert und weichgezeichnet (Mitte) und anschließend durch einen Bump-Map-Filter (rechts) geführt. Dieses dritte Bild oben wird für die Bump-Datei verwendet.

5. Wenn das Bauteil ausgewählt ist, klicken Sie auf das Symbol für die Aussehen-Palette (), um die Aussehen-Palette zu öffnen. Klicken Sie auf die Datei mit dem Parameter für die Ausschnitt-Textur:



6. Das Dialogfenster „Bild auswählen“ wird geöffnet, in dem Sie von einem aktuellen oder einem anderen Dokument aus auf das Bild zugreifen oder ein Bild importieren können. Klicken Sie in diesem Fall auf Importieren und wählen Sie das schwarz-weiße Ausschnitt-Texturbild von Ihrem Computer aus.



7. Wenn eine Benachrichtigung angezeigt wird, dass der Upload abgeschlossen ist, können Sie das Bild im Dialogfenster „Bild auswählen“ noch nicht gleich sehen. Das liegt daran, dass die Render Studio-Szene eine Momentaufnahme des Bauteils, des Part Studio oder der Baugruppe zum Zeitpunkt des Imports ist und dieses Bild nach dem Import in das Onshape-Dokument übernommen wird. Eine neue Version ist jetzt erforderlich, um die Szene zu aktualisieren. Klicken Sie im Dialogfenster „Bild auswählen“ auf den Link Version erstellen in [Dokumentname]:



8. Das Dialogfenster „Version in [Dokument] erstellen“ wird geöffnet. Geben Sie die Versionsinformationen ein und klicken Sie auf die Schaltfläche Erstellen:



Wenn der Link „Version erstellen“ im Dialogfenster „Bild auswählen“ nicht angezeigt wird, klicken Sie in der Dokument-Palette „Dokument“ auf die Schaltfläche „Version erstellen“ (), um das Dialogfenster „Version erstellen“ zu öffnen. Erstellen Sie die neue Version. Schließen Sie das Dialogfenster „Bild auswählen“ und öffnen Sie es erneut. Das importierte Bild sollte jetzt verfügbar sein.

Weitere Informationen zum Hochladen von Dateien finden Sie unter Dateien importieren.

9. Das Texturbild befindet sich jetzt im Dialogfenster „Bild auswählen“. Klicken Sie darauf, um es auszuwählen:



10. Das Bild wird jetzt für die Ausschnitt-Texturparameterdatei verwendet:



11. Stellen Sie im Untermenü „Aussehen“ das Reflexionsgewicht auf 0,7 und die Stoßstärke auf 0,2 ein. Stellen Sie im Untermenü „Transformieren“ die Option „Übersetzen“ auf 0,5 x x 0 y und „Skalieren“ auf 0,1 x x 0,1 y ein (siehe erste Abbildung unten). Das Ergebnis ist eine Metallbox mit den benutzerdefinierten Spatenausschnitten (siehe zweite Abbildung unten):



Bezugstexte

• Passen Sie die Transformationsparameter an, um die Ausschnitte zu vergrößern oder zu verkleinern, sie entlang der Rahmenkanten zu verschieben oder sogar von -360 Grad auf +360 Grad zu drehen.

• Informationen zum Anwenden der Ausschnitte auf nur eine Seite des Felds finden Sie unter Aussehen zu einem Element in der Szenenliste hinzufügen.

• Für alternative Ausschnittsoptionen für das Aussehen filtern Sie die Aussehen-Bibliothek nach Mesh oder wenden Sie die Option „Ausschnitt-Aussehen hinzufügen“ an. Für viele dieser Aussehen-Optionen werden dieselben Techniken verwendet, die hier beschrieben werden. Bei einigen Aussehen-Optionen müssen die Farben in der benutzerdefinierten Musterdatei, die für die Maske verwendet wird, möglicherweise invertiert werden, bevor sie importiert und in die Ausschnitt-Textur geladen werden.

Wenden Sie ein netzartiges Aussehen mit einem benutzerdefinierten Netzmuster an, um einen Zaun zu erstellen.

1. Modellieren Sie zwei Bauteile, die parallel zueinander liegen: ein rundes Rohr und eine rechteckige Box. Das runde Rohr wird für das Zaungeländer verwendet und eine Fläche auf der Box wird für den Zaun verwendet:



2. Erstellen Sie eine Szene mit den beiden Bauteilen. Wählen Sie in der Szenenliste das Geländerbauteil aus. Suchen Sie in der Aussehen-Bibliothek nach dem Aussehen Metall – verrosteter oxidierter Stahl. Klicken Sie mit der rechten Maustaste auf die Miniaturansicht und wählen Sie im Kontextmenü die Option Zuweisen aus:



3. Klicken Sie auf das Symbol für die Aussehen-Palette (), um die Aussehen-Palette zu öffnen. Ändern Sie die Einstellungen nach Bedarf. Hier wurden die folgenden Einstellungen gegenüber den Standardwerten geändert: Reflexionsrauheit: 0,5; Abnutzung: 0,5; Rostmenge: 0,2; Rostfestigkeit: 0,3; Maßstab: 10 x 10 g. Durch diese Einstellungen entsteht ein abgenutztes Metallbild:



4. Wählen Sie das Geländerbauteil in der Szenenliste ab (oder drücken Sie die Leertaste). Klicken Sie auf den Pfeil links neben dem Box-Bauteil, um alle Flächen des Box-Bauteils einzublenden (Teil 1 in der Abbildung unten):



5. Wählen Sie alle Seiten aus, mit Ausnahme der Seite, die parallel ist und das Geländer berührt. Suchen Sie in der Aussehen-Bibliothek nach Transparent, klicken Sie mit der rechten Maustaste auf die entsprechende Miniaturansicht und wählen Sie im Kontextmenü die Option „Zuweisen“ (siehe erste Abbildung unten) aus. Dadurch wird das Aussehen auf alle ausgewählten Seiten angewendet (siehe zweite Abbildung unten):



6. Deaktivieren Sie in der Szenenliste alle Seiten und wählen Sie nur die Seite aus, die das Geländer berührt. Suchen Sie in der Aussehen-Bibliothek nach dem Aussehen „Kunststoff-Look mit schwarzer Unterseite“. Klicken Sie mit der rechten Maustaste auf die Miniaturansicht und wählen Sie im Kontextmenü die Option Zuweisen aus:



Alternativ könnte der Zaun auch als Fläche statt als Rechteck modelliert werden. In diesem Fall braucht keine Transparenz verwendet zu werden, um die anderen Seiten des Rechtecks zu verbergen. Je nachdem, wie die Fläche modelliert wird, sieht Render Studio diese Fläche jedoch möglicherweise als sechsseitiges Rechteck an, und das Muster sieht möglicherweise nicht korrekt aus.

7. Erstellen und speichern Sie in einem Bildbearbeitungsprogramm (Adobe Photoshop oder GIMP werden empfohlen) eine Zaunmusterdatei. Das Muster sollte ein kontrastreiches Schwarz-Weiß-Bild sein, das ein nahtloses Muster darstellt (das sich nahtlos in alle Richtungen abwickelt). Weiß steht für das Netz und Schwarz für die Transparenz, ähnlich dem hier gezeigten Bild:



8. Wählen Sie in der Szenenliste den Netzausschnitt aus, öffnen Sie die Aussehen-Palette und klicken Sie auf die Netzmuster-Parameterdatei:



9. Das Dialogfenster „Bild auswählen“ wird geöffnet, in dem Sie von einem aktuellen oder einem anderen Dokument aus auf das Bild zugreifen oder ein Bild importieren können. Klicken Sie in diesem Fall auf Importieren und wählen Sie die schwarz-weiße Zaunmuster-Bilddatei von Ihrem Computer aus.



10. Wenn eine Benachrichtigung angezeigt wird, dass der Upload abgeschlossen ist, können Sie das Bild im Dialogfenster „Bild auswählen“ noch nicht gleich sehen. Das liegt daran, dass die Render Studio-Szene eine Momentaufnahme des Bauteils, des Part Studio oder der Baugruppe zum Zeitpunkt des Imports ist und dieses Bild nach dem Import in das Onshape-Dokument übernommen wird. Eine neue Version ist jetzt erforderlich, um die Szene zu aktualisieren. Klicken Sie im Dialogfenster „Bild auswählen“ auf den Link Version erstellen in [Dokumentname]:



11. Das Dialogfenster „Version in [Dokument] erstellen“ wird geöffnet. Geben Sie die Versionsinformationen ein und klicken Sie auf die Schaltfläche Erstellen:



Wenn der Link „Version erstellen“ im Dialogfenster „Bild auswählen“ nicht angezeigt wird, klicken Sie in der Dokument-Palette „Dokument“ auf die Schaltfläche „Version erstellen“ (), um das Dialogfenster „Version erstellen“ zu öffnen. Erstellen Sie die neue Version. Schließen Sie das Dialogfenster „Bild auswählen“ und öffnen Sie es erneut. Das importierte Bild sollte jetzt verfügbar sein.

Weitere Informationen zum Hochladen von Dateien finden Sie unter Dateien importieren.

12. Das Musterbild befindet sich jetzt im Dialogfenster „Bild auswählen“. Klicken Sie darauf, um es auszuwählen:



13. Passen Sie die Farbe und die Skalierung gemäß der erforderlichen Spezifikation an. Beachten Sie dabei, dass die Skalierung von den Bauteilbemaßungen abhängt. Höhere Werte erzeugen größere Zäune (ein dickeres Netz). Kleinere Werte erzeugen kleinere Zäune (ein dünneres Netz). Im Bild hier beträgt die Skalierung 7.000x x 7.000y. Die Farbe ist auf R: 114; G: 114; B: 114 eingestellt, sodass sie weniger schwarz und mehr silbern ist.



14. Da das Geländer etwas zu niedrig ist, wählen Sie in der Szenenliste den Zaun ab (oder drücken Sie die Leertaste), wählen Sie das Geländerbauteil aus, klicken Sie auf das Transformierungssymbol in der Symbolleiste () und verschieben Sie die Z-Achse leicht nach oben.



15. Suchen Sie in der Umgebungen-Bibliothek eine geeignete Umgebung für den Zaunhintergrund und wenden Sie sie an (in diesem Beispiel Autumn Park):



In diesem Beispiel wird wärmebehandeltes Metall auf das Modell aufgebracht.

1. Erstellen Sie ein Modell, auf das Sie das wärmebehandelte Metall anwenden möchten. Das folgende Modell ist eine Ventilbaugruppe:



2. Erstellen Sie eine Szene.

3. Wählen Sie in der Szenenliste oder im Grafikbereich das Bauteil aus, auf das die Stahloptik angewendet werden soll. Hier wird das Ventilgehäusebauteil ausgewählt. Suchen Sie in der Aussehen-Bibliothek nach Entkörnter Stahl. Klicken Sie mit der rechten Maustaste auf die Miniaturansicht des Aussehens „Entkörnter Stahl – hell“ und wählen Sie im Kontextmenü die OptionZuweisen aus:



   Im Folgenden wird das Ventilgehäusebauteil mit der Standarddarstellung „Entkörtner Stahl – hell“ dargestellt:



4. Um die Vertiefungen im Metall zu entfernen, während das Bauteil noch ausgewählt ist, klicken Sie auf das Symbol für die Aussehen-Palette (), um die Aussehen-Palette zu öffnen. Stellen Sie die Skala auf 0,05 x x 0,05 y ein und drehen Sie sie auf 20:



Die Anpassungen führen nicht immer zu den gleichen Ergebnissen wie in den Beispielbildern hier, insbesondere bei den Transformations-Optionen, die weitgehend von der Modellgröße abhängen. Die Abmessungen des Bauteils „Ventilkörper“ sind hier ca. 350 mm Länge, 125 mm Breite und 250 mm Höhe.

5. Als Nächstes werden die Wärmebehandlungsoptionen angewendet. Stellen Sie im Untermenü „Aussehen“ den Wärmebehandlungsgrad auf 2, die Helligkeit der Roststellen auf 1 und die Stoßfestigkeit des Stahls auf 1 ein:



6. Verringern oder erhöhen Sie im Aussehen-Untermenü die Einstellung „Stahlrauheit“, um den Metallglanz an die Vorgaben anzupassen:

Zwei verschiedene Einstellungen für die Stahlrauheit: -0,5 links und 0,75 rechts.

Dieses Beispiel wendet ein FFF-Aussehen (Fused Filament Fabrication) auf Ihr Part Studio oder Ihre Baugruppe an. Dieses Aussehen kann einen thermoplastischen 3D-Druck simulieren.

1. Erstellen Sie ein Modell, auf das Sie das Aussehen anwenden möchten. Im Folgenden sehen Sie ein einfaches Modell eines Bootes:



2. Erstellen Sie eine Szene.

3. Wählen Sie in der Szenenliste oder im Grafikbereich das Bauteil aus, auf das das thermoplastische FFF-3D-Druck-Aussehen angewendet werden soll. Hier wird das gesamte Part Studio ausgewählt. Suchen Sie in der Aussehen-Bibliothek nach FFF. Rechtsklicken Sie auf die Miniaturansicht des Aussehens „FFF 3D Print – Thermoplastic“ und klicken Sie im Kontextmenü auf Zuweisen:



4. Klicken Sie auf das Symbol für die Aussehen-Palette (), um die Aussehen-Palette zu öffnen. Nehmen Sie nach Bedarf alle Parameteranpassungen vor:

   • Farbe

     • Farbe: Farbe Thermoplastik

     • Spaltdunkelheit: legt die Spaltdunkelheit zwischen den Layer-Linien fest. Ein höherer Wert steht für dunklere Spalten.

   • Geometrie

     • Layer-Höhe: Höhe des gedruckten Layers (mm).

     • Ausfachung: erzeugt ein geradliniges Ausfachungs-Muster auf flachen horizontalen Oberflächen.

     • Breite der linearen Austragung: Breite der linearen Austragung der oberen und unteren Layer (mm).

     • Ausfachungswinkel: Winkel der linearen Austragung (in Grad) der oberen und unteren Layer-Ausfachung.

     • Basisnormale: Basisnormale für die Bump-Map.

   • Reflektivität

     • Grad: Oberflächenreflektivität. Ein höherer Wert steht für eine höhere Reflektivität.

     • Rauheit: Rauheit der Oberfläche. Ein höherer Wert bedeutet breitere Glanzlichter und unschärfere Reflexionen.

     • IOR: Brechungsindex (index of refraction, IOR). Steuert den Fresnel-Faktor der Reflexion.

   • Volumenstreuung

     • Grad: Grad der Volumenstreuung, die durch die Oberfläche gesehen wird. Ein höherer Wert steht für mehr Streuung.

     • Abstand: Abstand der Volumenstreuung, bei dem dickere Bauteile dunkler und dünnere Bauteile heller erscheinen.

     • Helligkeit: Helligkeit der Volumenstreuung. Ein höherer Wert steht für eine hellere Volumenstreuung.

     • Volumen-IOR: Volumen-Brechungsindex (Index of Refraction, IOR) von Thermoplasten.

   • Ausrichtung

     • Ausrichtung umkehren: Wechseln Sie die Richtung der Layer-Linien von der Z- zur Y-Achse.

     • Rotation: Ändern Sie die Ausrichtung der Layer-Linien, indem Sie die X-, Y- und Z-Winkel drehen.

Im Folgenden sehen Sie zwei verschiedene Blickwinkel mit unterschiedlichen Beleuchtungsstärken, wenn Sie in den Bootsausschnitt hineinzoomen:

Die Anpassungen führen nicht immer zu den gleichen Ergebnissen wie in den Beispielbildern hier, insbesondere bei den Transformations-Optionen, die weitgehend von der Modellgröße abhängen. Die Abmessungen des Boot-Bauteils hier sind ca. 12,5 Zoll Länge mal 6 Zoll Breite mal 9 Zoll Höhe.

FFF-3D-Druck-Funktionen

Zwei Funktionen sind auch im Aussehen-Funktionsordner der > Aussehen-Bibliothek verfügbar:

• FFF-3D-Druck-Bump-Map: Wenden Sie die Funktion FFF-3D-Druck-Bump-Map auf den Parameter „Normal“ eines beliebigen Aussehens an, das Bump-Maps akzeptiert, z. B. auf den Parameter „Normal“ des Aussehens „Flexibles Materialmodell“.

• FFF-3D-Drucktextur: Wenden Sie die Funktion FFF-3D-Drucktextur auf jeden Farbparameter eines Aussehens an. Dadurch werden auf der Grundlage der Eingaben abwechselnd helle und dunkle Muster erzeugt, um Layer-Linien zu simulieren.

Bezugstexte

• Der Denoiser kann den Ebenenlinieneffekt verwischen, der durch die Darstellung/Funktionen zu Beginn des Rendervorgangs entsteht. Es wird empfohlen, den Denoiser zu deaktivieren. Wenn er nicht deaktiviert ist, kann es zu längeren Renderzeiten kommen. Um den Denoiser zu deaktivieren, klicken Sie auf das Symbol der Szenen-Palette (), um die Szenen-Palette zu öffnen, und deaktivieren Sie den Denoiser.

• Da das im FFF-3D-Druck verwendete Aussehen „Bump-Map – Thermoplastic“ Normale erzeugen kann, die sich deutlich von der zugrunde liegenden Geometrie unterscheiden, können bei einigen Geometrien Schattierungsartefakte auftreten. Klicken Sie in diesen Fällen auf das Symbol der Szenen-Palette (), um die Szenen-Palette zu öffnen, und aktivieren Sie die Option Grobe Schatten glätten:



In diesem Beispiel wird das Aussehen OpenVDB Volume angewendet, um volumetrische Effekte für realistische Elemente wie Rauch und Wasser zu erzeugen.

1. Erstellen Sie ein Modell, auf das das Aussehen angewendet werden soll. Normalerweise wird beim Modellieren von Volumen ein Würfel, der das gesamte Volumen des Elements umfasst, in einem Part Studio modelliert und dann in die Szene eingefügt.

2. Erstellen Sie eine Szene und fügen Sie den Würfel sowie alle anderen modellierten Elemente aus den Part Studios und/oder Baugruppen ein.

3. Wählen Sie in der Szenenliste oder im Grafikbereich das Bauteil aus, auf das das Aussehen angewendet werden soll.

4. Suchen Sie in der Aussehen-Bibliothek nach OpenVDB. Rechtsklicken Sie auf die OpenVDB-Volume-Miniatur und dann im Kontextmenü auf Zuweisen:



5. Klicken Sie auf das Symbol für die Aussehen-Palette (), um die Aussehen-Palette zu öffnen. Nehmen Sie nach Bedarf alle Parameteranpassungen vor:



   • Dichte

     • OpenVDB-Daten: Standardmäßig ist dies eine leere VDB-Datei. Klicken Sie hier, um das Dialogfenster Volumendaten auswählen zu öffnen. Dort könnenSie eine VDB-Datei auswählen, die die Dichte des Volumens aus dem aktuellen Dokument oder aus anderen Dokumenten beschreibt.

     • Multiplikator: Skaliert die Volumendichte. Die Standardeinstellung ist 1.

     • Relativ zur Größe: Wenn diese Option aktiviert ist, ändert sich die Volumendichte mit der Skalierung.

     • Kanal: Wurde eine OpenVDB-Datendatei ausgewählt, wird der Kanal-Parameter für das Volumen angezeigt. In den meisten Fällen sollte dies auf Dichte gesetzt werden.

     • Begrenzungen: Beim Auswählen einer OpenVDB-Datendatei wird der Kanal-Parameter angezeigt. Die Begrenzungsbereiche für die X-, Y- und Z-Achsen des Volumes können in der OpenVDB-Datendatei nicht bearbeitet werden. Sie sind lediglich als Hilfe gedacht, um die Größe des Volumes anzuzeigen.

   • Streuung und Absorption

     • Albedo: Stärke der Streuung im Gegensatz zur Absorption in [0,1]. Klicken Sie auf das Bearbeiten-Symbol () und wählen Sie eine Farbe aus, die auf das Volume angewendet werden soll.

   • Platzierung

     • UVW transformieren: Wandelt das Volumen nach dem Beschneiden anhand der angegebenen Matrix um. Klicken Sie auf den Link Rotationstranslation skalieren, um die Matrix zu öffnen und die Einstellungen für Rotation, Translation und Skalierung anzupassen.



   • Oberfläche

     • IOR: Brechungsindex für die Oberfläche bei Verwendung in einem Netz und nicht in einem Volumen. Die Standardeinstellung ist 1,2. In den meisten Fällen sollte dieser Wert auf 1 gesetzt werden.

Die Ergebnisse werden im Grafikbereich angezeigt. Im folgenden Beispiel wurde ein Würfel mit den Maßen 250 x 250 x 250 Zoll in einem Part Studio modelliert und in eine Render-Studio-Szene eingefügt. Die Datei smoke2.vbd wurde für die OpenVDB-Datendatei ausgewählt:

Rauch-Beispiel. Multiplikator: 20; Oberflächen-IOR: 1; Rotationstranslationsskala — Rotation: X=0, Y=0,25, Z=0,25; Translation: X=1,5, Y=4, Z=1,25; Skalierung: X=1,25, Y=0,6; Z=0,5

Zum Erstellen einer Panorama-Ausgabedatei ist Render Studio Advanced erforderlich. Um zu überprüfen, ob Sie über dieses erweiterte Upgrade verfügen, öffnen Sie eine Render-Studio-Registerkarte. Wenn Sie oben rechts in der Symbolleiste die Schaltfläche Render Studio aktualisieren sehen, müssen Sie zuerst ein Upgrade durchführen. Nach dem Upgrade können Sie weiterhin die unten beschriebene Panorama-Ausgabe erstellen.

1. Erstellen Sie in einem Part Studio die Geometrie, die die wichtigen Lichtquellen der Umgebung darstellt. Verwenden Sie dabei ein zusammengesetztes Bauteil pro Lichttemperatur.

Wenn Sie die lichtemittierende Geometrie um den Ursprung zentriert erstellen, ist es einfacher, die Kamera in späteren Schritten korrekt zu positionieren.

2. Erstellen Sie eine Version des Dokuments.

3. Erstellen Sie eine neue Render-Studio-Szene und fügen Sie den Inhalt des Part Studios ein.

4. Suchen Sie in der Aussehen-Bibliothek nach Licht oder navigieren Sie zum Ordner Beleuchtung. Weisen Sie der Oberfläche oder den Volumenkörper-Flächen (modellierte Lichtquellen) lichtbasierte Aussehen zu.



Vorsicht beim Mischen von Lichttemperaturen: Große Farbbereiche können Probleme verursachen und möglicherweise nicht zu den gewünschten Ergebnissen führen.

5. Standardmäßig ist das Aussehen oft zu dunkel. Passen Sie den Lumen- oder Intensität-swert und die Farbtemperatur nach Bedarf an. Weitere Informationen zur Verwendung und Anpassung von Licht-Aussehen im Render Studio finden Sie unter Lichtemission.



Die in diesem Beispiel verwendeten hohen Lumen-Werte (Flux) sind nicht unbedingt physikalisch korrekt. Dies kann je nach der erforderlichen Genauigkeit ein Problem sein. Lumen (Lichtstrom) ist die Gesamtausbeute des Lichts über seine Fläche. Ein größeres Licht hat daher einen geringeren Lichtfluss pro Flächeneinheit. Wenn die Lichter sehr groß sind, können sie einen hohen Flux-Wert haben, obwohl dies wahrscheinlich nicht der Fall ist.

Tone-Mapping-Werte können ebenfalls erforderlich sein.

6. Setzen Sie in der Umgebungen-Palette die Lichtintensität auf 0. Dadurch wird die gesamte Umgebungsbeleuchtung deaktiviert und Ihre Lichtquellen werden ausschließlich von der ausgewählten Geometrie abgeleitet.



7. Klicken Sie auf das Symbol für die Kamera-Palette (). Geben Sie Folgendes ein:

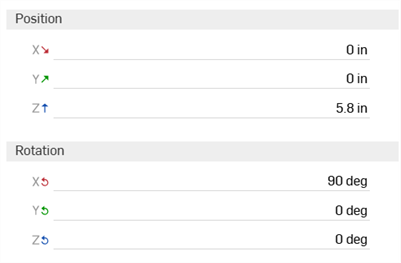

   1. Stellen Sie den Wert für Position Z auf die erwartete Stativhöhe der Kamera ein. Stellen Sie den Wert für Rotation X auf 90 Grad ein. Stellen Sie sicher, dass alle anderen Werte für Position und Rotation 0 betragen:

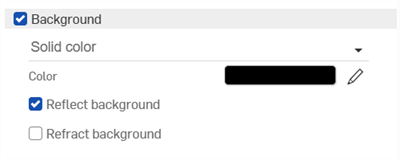

   2. Stellen Sie sicher, dass Hintergrund aktiviert ist. Wählen Sie Schwarz als Volltonfarbe aus:

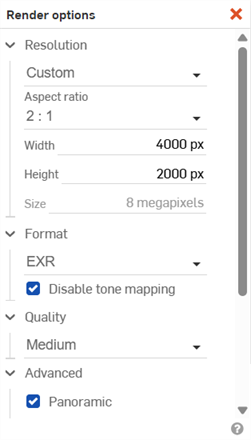

8. Klicken Sie in der Symbolleiste auf die Schaltfläche Szene rendern und geben Sie die folgenden Optionen ein:



   • Auflösung: benutzerdefiniert

   • Seitenverhältnis: 2:1

   • Höhe: 2000 px (oder größer, falls erforderlich)

   • Format: EXR oder HDR

   • Tone Mapping deaktivieren: Bei dieser Option wird zwar immer noch eine Ausgabe erzeugt, aber dem Ergebnis fehlt wegen der Komprimierung der Dynamikbereich. Infolgedessen sind die Glanzlichter nicht so stark, wie sie sein könnten, und es ist viel Arbeit erforderlich, um die Lichtintensität später anzupassen.

   • Erweitert: Wählen Sie „Panorama“ aus.

   Ihre Szene sollte ähnlich wie im folgenden Beispiel diese charakteristischen sphärische Abbildung zeigen:



9. Klicken Sie auf Rendern.

10. Erstellen und importieren Sie ein geometrisches Modell aus einem Part Studio in eine Render-Studio-Szene. Stellen Sie sicher, dass sich die untere Mitte des Bauteils am Ursprung des Part Studios befindet:



11. Importieren Sie ein Backplate-Bild, das Sie als Hintergrund für Ihr endgültiges Rendering verwenden können.

Wenn Sie ein EXR/HDR auf der Grundlage von Messungen in voller Größe erstellt haben, stellen Sie sicher, dass das Bauteil, das Sie rendern, auch in voller Größe ist. Dadurch bleiben beide auf dem gleichen Maßstab.

Wenn die Ausrichtung nicht korrekt erscheint, kann alles später in Render Studio transformiert werden.

12. Erstellen Sie eine Version des Dokuments.

13. Erstellen Sie eine neue Render-Studio-Szene und fügen Sie den Inhalt des Part Studios ein.

14. Weisen Sie Bauteilen und Flächen ein beliebiges Aussehen zu. Weitere Informationen finden Sie unter Aussehen zu einem Szenenlisten-Element hinzufügen.

Deaktivieren Sie vorübergehend den Hintergrund (Kamera-Palette > Hintergrund). Dies hilft bei der Bestimmung der richtigen Ausrichtung.

15. Gehen Sie zur Umgebungen-Palette. Aktivieren Sie unter den Einstellungen für das Bild die Option Benutzerdefiniertes Bild. Wählen Sie dann die EXR- oder HDR-Panoramadatei aus, die zuvor erstellt wurde.

16. Die Szene wird jetzt mit der Panoramadatei ausgeleuchtet. Wenn sie zu dunkel ist, stellen Sie die Lichtintensität auf einen Wert nahe 1 ein. Oder passen Sie das Tone Mapping an (unter Ansicht-Tools). Stellen Sie außerdem optional die Rotation auf einen Wert zwischen 0 und 360 ein (negative Werte werden nicht akzeptiert).

    Da die Panorama-Datei nur für die Beleuchtung verwendet wird, sind die Optionen Unendliche Größe und Hemisphäre nicht erforderlich.



17. Aktivieren Sie Boden. Dies wird später für Schatten verwendet.



18. Kehren Sie zur Kamera-Palette zurück und geben Sie Folgendes ein:

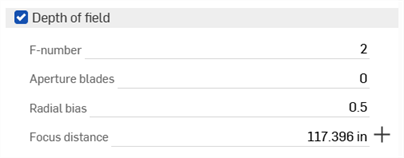

    1. Aktivieren Sie die Tiefenschärfe für eine realistischere Darstellung.



    2. Setzen Sie die Werte für Rotation X und Y für auf 0/90 bzw. 0/-90. Setzen Sie den Wert für Position Z auf einen beliebigen Wert ein. Dies ist die erwartete Stativhöhe der Kamera.

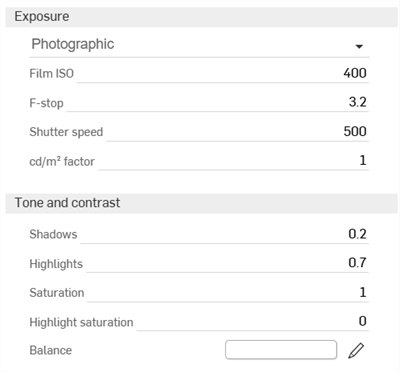

    3. Geben Sie bei den Einstellungen Belichtung und Farbton und Kontrast die erforderlichen Werte ein. Das ist eine Frage der persönlichen Präferenz.

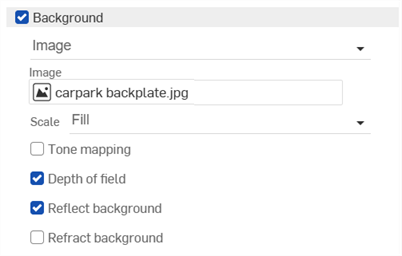

    4. Überprüfen Sie den Hintergrund. Wählen Sie Bild aus, suchen Sie dann das Hintergrundbild, das Sie importieren möchten, und wählen Sie es aus.

       Markieren Sie die Option Tiefenschärfe und Hintergrund reflektieren. Wenn Sie ein PNG- oder JPG-Backplate-Bild verwenden, aktivieren Sie das Tone Mapping nicht.

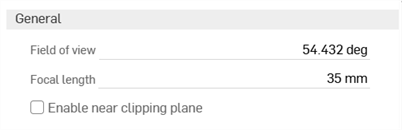

19. Es ist wichtig, dass die Brennweiteneinstellung in Render Studio mit dem Hintergrundbild übereinstimmt, ansonsten ist die Perspektive falsch. So stellen Sie die richtige Brennweite des Hintergrundbildes ein:

    1. Überprüfen Sie die Metadateninformationen für das Backplate-Bild.

       1. Für Microsoft Windows: Rechtsklicken Sie auf das Bild und wählen Sie die Registerkarte Eigenschaften > Details aus.

       2. Für Apple Mac: Rechtsklicken Sie auf das Bild und wählen Sie Informationen aus.

    2. Finden Sie das Kameramodell und die Brennweite. Nehmen Sie dann unter Kamera-Palette> Allgemein > Brennweite Ihre Einstellungen vor:



       1. Bei professionellen Kameras wie der Canon EOS 1DX, Canon EOS 1Ds oder Nikon D1 handelt es sich um eine Vollformat-Kamera. Die Brennweite des Objektivs sollte unverändert bleiben.

       2. Bei einer professionellen Consumer-Kamera wie der Canon EOS 70D handelt es sich um eine Kamera mit einem bekannten Formfaktor (normalerweise 1,5). Multiplizieren Sie die angegebene Brennweite des Objektivs mit dem Formfaktor und geben Sie diesen Wert ein.

       3. Wenn es keine Metadaten zur Brennweite des Backplate-Bildes gibt, müssen Sie bei der Eingabe von Werten experimentieren. Sie haben auch die Möglichkeit, ein alternatives Backplate-Bild oder ein eigenes Bild herunterzuladen.

20. Klicken Sie auf die Schaltfläche Szene rendern und erstellen Sie ein endgültiges Rendering im PNG- oder JPG-Bildformat:



Bezugstexte

• Wenn Sie lichtemittierende Oberflächen modellieren, ist das emittierte Licht womöglich nicht auf der richtigen Seite. Sie können entweder beidseitige Lichter verwenden oder stattdessen Volumenkörper modellieren und die Flächen des Volumenkörpers auswählen, die für die Lichtemission verwendet werden sollen.

• Erstellen Sie geschlossene zusammengesetzte Bauteile für gruppierte/gemeinsame Lichtquellen, um die Auswahl in Render Studio zu vereinfachen.

• Es wird empfohlen, zusammengesetzte Bauteile zu erstellen, die gemeinsame Objekte gruppieren, insbesondere wenn auf diese das gleiche Aussehen angewendet wurde.

• Bilder kleiner als 2000 px (Höhe) sollten nicht erstellt werden, da dies zu einer schlechteren Qualität und grober Lichtdarstellung führen kann.

• Für ein realistisches Rendern sollten Sie sich bewusst sein, dass Unvollkommenheiten real sind (Flecken, Fingerabdrücke, Rauheit usw.). In der Aussehen-Bibliothek gibt es viele Farbeffekte, die diese Optionen anbieten.

• Bei Backplate-Bildern im PNG- oder JPG-Format sollten Sie auf das Tone Mapping verzichten.

X-Rite AxF-Aussehen ist ein eigenständiges Dateiformat, das von X-Rite-Scannern wie dem TAC-7, MA-T12 und dem MetaVue VS3200 ausgegeben wird. Im Gegensatz zu einer Texturdatei beschreiben diese Dateien die Eigenschaften eines Aussehens vollständig und können sowohl einheitliche als auch räumlich variierende Informationen enthalten. Hier ein Beispiel:

AxF-Aussehen sind in verschiedenen Branchen beliebt, insbesondere in der Automobilindustrie und im allgemeinen Produktdesign.

Alles ist in einer AXF-Datei enthalten, die bereits in Render Studio geladen werden kann.

1. Suchen Sie im Ordner Allgemein der Aussehen-Bibliothek nach AxF:



2. Wählen Sie mindestens ein Bauteil aus, auf das Sie das AxF-Aussehen anwenden möchten.

3. Rechtsklicken Sie auf das AxF-Aussehen in der Aussehen-Bibliothek und wählen Sie Zuweisen aus:



4. Das Dialogfenster AxF auswählen wird geöffnet (1. Bild). Klicken Sie auf „Importieren“ und suchen Sie die AxF-Datei auf Ihrem lokalen Laufwerk. Nach dem Import kann sie im Dialogfenster ausgewählt werden (2. Bild unten):



   Das AxF-Aussehen wird auf das ausgewählte Bauteil angewendet:



5. Sobald ein AxF-Aussehen ausgewählt wurde, wird die Aussehen-Palette mit mehreren Parametern aktualisiert, die für den ausgewählten AxF-Aussehen-Typ relevant sind. Klicken Sie auf das Symbol in der Aussehen-Palette, um auf die Parameter zuzugreifen.

   Derzeit gibt es nur drei solcher Typen: svbrdf, carpaint (Autolack) und volumetric (volumetrisch). Die Aussehen-Palette für svbrdf (1. Bild unten) und carpaint (2. Bild unten) wird automatisch mit Parametern ausgefüllt. Der Typ volumetric hat keine zusätzlichen Parameter.



6. Bearbeiten Sie die Parameter nach Bedarf:

   • AxF-Aussehen

     • AxF-Datei: die Datei, die für das AxF-Aussehen verwendet wird.

   • Tatsächliche Größe

     • Abtastumfang verwenden: Aktivieren Sie diese Option, wenn die realen Messwerte der gemessenen Abtastung bekannt sind.

     • Abtastumfang U: die Größe der gemessenen Abtastung in Metern, gemessen in U-Richtung.

     • Abtastumfang V: die Größe der gemessenen Abtastung in Metern, gemessen in V-Richtung.

   • Materialien platzieren

     • U-Skalierung: Skalierungsfaktor in U-Richtung.

     • V-Skalierung: Skalierungsfaktor in V-Richtung.

     • Rotationswinkel: ändert die Ausrichtung der Texturen auf dem Objekt.

     • Textur-Zuordnungsverhalten: kontrolliert, wie die Textur angewendet wird, wenn sie mehrmals auf ein Objekt passt. Die Optionen sind: „Umwickeln fix“, „Umwickeln wiederholen“ (Standard), „Umwickeln gespiegelt wiederholen“ oder „Umwickeln beschneiden“.

   • Kreative Kontrolle

     • Normale Texturstärke: zum Bearbeiten von Unebenheiten des Aussehens (1,0 entspricht der gemessenen Unebenheit).

     • Geometrie normal: ermöglicht die Verwendung eines zusätzlichen Bump-Mapping-Effekts.

   • Flocken

     • Flocken aktivieren: aktiviert den zusätzlichen Flocken-Parameter.

     • Flockengröße: für benutzerdefinierte Änderungen der Flockengröße.

     • Flockenrauheit: für benutzerdefinierte Einstellungen der Grobkörnigkeit der Flocken.

     • Flockenhelligkeit: kunstvolle Regelung der Flockenhelligkeit.

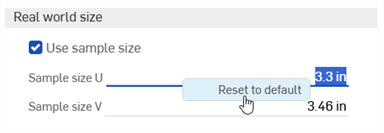

7. Um einen eingetragenen Parameter zurückzusetzen, rechtsklicken Sie auf den betreffenden Parameter und wählen Auf Standard zurücksetzen aus:



Beim Erstellen eines Volumens wird eine kubische Region hinzugefügt, in der der volumetrische Teil eines Aussehens existiert und gerendert wird. Das Volumen kann optional eine OpenVDB-3D-Textur sein.

Wer nicht Render Studio Advanced nutzt, kann zwar eine Szene mit Volumen öffnen, aber nicht deren Eigenschaften bearbeiten.

Hier ein Beispiel, bei dem mit einem Volumen Rauch und Feuer dargestellt werden:

So erstellen und bearbeiten Sie ein Volumen:

1. Klicken Sie in der Symbolleiste auf die Schaltfläche Volumen:

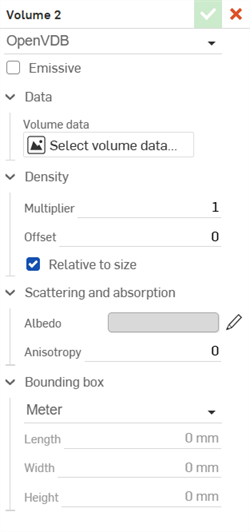

2. Das Dialogfenster Volumen wird geöffnet und zeigt die folgenden Optionen zur Auswahl (nicht alle Optionen sind für alle Volumen-Typen verfügbar) an:



   Beispiel für den Volumentyp „Mie“ (links) und den Volumentyp „OpenVDB“ (rechts)

   • Volumentyp : Wählen Sie aus den folgenden drei Volumentypen aus: Mie, Anistotropic und OpenVDB.

   • Emittierend: lässt das Volumen Licht emittieren, indem ein Kanal entsprechend der Volumentemperatur ausgewählt wird.

   • Daten

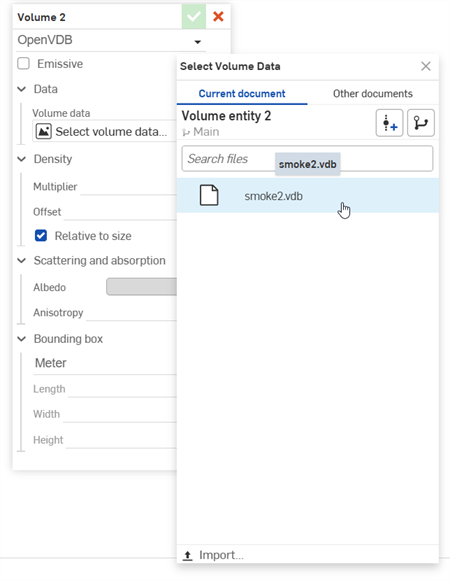

     • Volumendaten: OpenVDB-Volumendaten. Klicken Sie auf dieses Feld, um das Dialogfenster Volumendaten auswählen zu öffnen. Dort können Sie die OpenVDB-Daten aus dem aktuellen Dokument oder anderen Dokumenten angeben. Klicken Sie unten im Dialogfenster auf die Schaltfläche Importieren, um die OpenVDB-Daten auf Ihrem Gerät zu suchen und zu öffnen. Nach dem Importieren können diese ausgewählt und im Render Studio für das Volumen verwendet werden:



     • Dichtekanal: Daten im Volumenkanal zur Regelung der Deckkraft. Niedrigere Werte führen zu einem eher transparenten Volumen, höhere Werte zu einem eher undurchsichtigen Volumen.

     • Temperaturkanal: nur verfügbar, wenn Emittierend aktiviert ist. Die Schwarzkörpertemperatur (in Kelvin) aus diesem Kanal bestimmt die Emissionsfarbe und -helligkeit, die bei steigender Temperatur von einem gedämpften Rot bis Hellblau reicht. Verwenden Sie die Parameter Multiplikator und Versatz für die Temperatur, um Quelldaten in Kelvin zu konvertieren.

   • Dichte

     • Multiplikator: zum Skalieren der Volumendichte.

     • Versatz: zum Addieren oder Subtrahieren der Dichte vom Gesamtvolumen.

     • Relativ zur Größe: Ist diese Option aktiviert, wird die Volumendichte mit der physischen Größe des Volumens skaliert.

   • Streuung und Absorption

     • Albedo: Farbe des Lichts, das durch das Volumen gestreut wird. Klicken Sie auf das Symbol für Albedo auswählen (). Das öffnet das Dialogfenster mit Farbauswahl, Albedo auswählen. Wählen Sie eine Farbe für die Albedo aus und klicken Sie anschließend auf das Häkchensymbol ().

     • Dichte: Damit stellen Sie die Deckkraft des Volumens ein. Niedrigere Werte führen zu einem transparenteren Volumen, höhere Werte zu einem undurchsichtigeren Volumen.

     • Partikelgröße: durchschnittlicher Durchmesser der Partikel im Volumen.

     • Anisotropie: Einfluss der Lichtrichtung auf die Streuung. Die Werte reichen von -1 (Rückwärtsstreuung), über 0 (isotrope Streuung) bis 1 (Vorwärtsstreuung).

   • Temperatur: (Parameter sind nur verfügbar, wenn „Emittierend“ aktiviert ist.)

     • Multiplikator: skaliert die Temperatur, um sie in Kelvin zu konvertieren. Wenn zum Beispiel der Temperaturkanal des Volumens Kilokelvin verwendet, geben Sie für die Umwandlung in Kelvin den Multiplikator 1000 ein.

     • Versatz: addiert oder subtrahiert die Temperatur, um sie in Kelvin zu konvertieren. Wenn zum Beispiel der Temperaturkanal des Volumens Celsius verwendet, geben Sie für die Umwandlung in Kelvin als Versatz 273,15 ein.

     • Farbton: Tönung der emittierten Farbe. Klicken Sie auf das Symbol Farbton (). Das öffnet das Dialogfenster Farbauswahl mit der Option Farbton auswählen Wählen Sie eine Farbe für die Tönung aus und klicken Sie anschließend auf das Häkchensymbol ().

     • Dichte verwenden: wendet die Dichte sowohl auf die Emission als auch auf die Streuung und Absorption an.

   • Begrenzungsrahmen

     • Messung : Wählen Sie zwischen Zentimeter, Fuß, Zoll, Meter (Standard), Millimeter, Yard oder Benutzerdefiniert aus.

       • Maßstab: Wenn Benutzerdefiniert für die Messung ausgewählt ist, wird hiermit die physische Größe des Volumen-Begrenzungsrahmens einheitlich in alle Richtungen skaliert.

     • Länge: Länge des Begrenzungsrahmens.

     • Breite: Breite des Begrenzungsrahmens.

     • Höhe: Höhe des Begrenzungsrahmens.

3. Beim Bearbeiten wird der Begrenzungsrahmen im Grafikbereich um das Volumen herum als violette Umrandung angezeigt. Das Volumen wird außerdem links zur Szenenliste unter der Dropdown-Liste Volumen hinzugefügt:



4. Wenn Sie mit der Bearbeitung fertig sind, klicken Sie auf das Häkchen (), um das Volumen anzuwenden. Der Begrenzungsrahmen verschwindet und das Volumen ist weiterhin im Grafikbereich zu sehen:



5. Um das angewendete Volumen an einem beliebigen Punkt zu bearbeiten, doppelklicken Sie in der Szenenliste auf das Volumen, um das zugehörige Dialogfenster zu öffnen.
