Render-Studio-Benutzeroberfläche – Grafikbereich

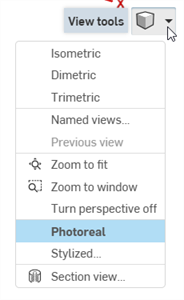

Eine benannte Ansicht speichert die Szenenansicht und die Ansichtseinstellungen mit einem zugehörigen Namen. Sie können beliebig viele benannte Ansichten erstellen und speichern. Nach dem Speichern können Sie jederzeit zwischen diesen benannten Ansichten wechseln. Die Position des Ansichtswürfels sowie alle Einstellungen aus dem Menü „Ansichts-Tools“ (außer stilisiert) werden in einer benannten Ansicht gespeichert.

Eine benannte Ansicht erstellen

1. Bringen Sie das Bauteil, Part Studio oder die Baugruppe in Render Studio.

2. Ändern Sie die Szenenansicht mit dem Ansichtswürfel oder ändern Sie eine der Einstellungen der Ansichts-Tools (außer Stilisiert).

3. Nachdem Sie das Modell wie gewünscht eingerichtet haben, wählen Sie im Dropdown-Menü unter „Ansichtswürfel“Benannte Ansichten aus:



4. Das Dialogfenster „Benannte Ansichten“ wird geöffnet:



5. Benennen Sie die neue Ansicht im Namensfeld:



6. Klicken Sie auf die Schaltfläche „Ansicht hinzufügen“ (), um sie in der Liste der benannten Ansichten zu speichern:



Auf eine benannte Ansicht zugreifen

Wenn mehrere benannte Ansichten eingerichtet sind:

1. Wählen Sie im Dropdown-Menü „Benannte Ansichten“ eine benannte Ansicht aus:



2. Markieren Sie optional „Eigenschaften auswählen“. Deaktivieren Sie alle Eigenschaften, die in der ausgewählten benannten Ansicht nicht angezeigt werden sollen:



Eine benannte Ansicht löschen

Um eine benannte Ansicht zu löschen, wählen Sie diese zuerst im dem Dropdown-Menü aus und klicken dann auf die Schaltfläche „Ansicht löschen“ ():

Dieser Modus erzeugt eine stilisierte Darstellung der Bauteile in der Szene. „Stilisiert“ und „Fotorealistisch“ (Standard) schließen sich gegenseitig aus; wenn Sie eine Option auswählen, wird die andere deaktiviert. Bei Auswahl:

1. Bringen Sie das Bauteil, Part Studio oder die Baugruppe in Render Studio.

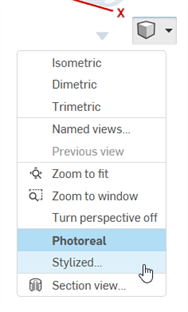

2. Wählen Sie im Dropdown-Menü „Ansichtswürfel“ die Option Stilisiert aus.



3. Das Dialogfenster „Stilisiert“ wird geöffnet.



4. Wählen Sie aus den folgenden Optionen aus:

   • Rendern: Wählen Sie aus alternativen voreingestellten Render-Optionen aus: Farbzeichnung, Graustufenzeichnung, Schwarz auf Weiß, Weiß auf Schwarz, Flach schattiert, Glatt schattiert und Benutzerdefiniert.

      Wenn „Benutzerdefiniert“ ausgewählt ist, sind zusätzliche Einstellungen für die Bauteile in Ihrer Szene verfügbar:



     • Kantenfarbe : die Farbe des Umrisses, der um Bauteile in der Szene gezogen wird. Klicken Sie auf das Symbol „Farbe bearbeiten“ (), um das Dialogfenster „Kantenfarbe auswählen“ zu öffnen. Wählen Sie eine Farbe entweder visuell aus, indem Sie auf den Farbbereich klicken, einen Hex- oder RGB-Wert eingeben oder indem Sie unten im Auswahlfeld ein Farbfeld auswählen:



     • Kantenwinkel: Winkel zwischen Oberflächen, der zum Einbringen einer Kante erforderlich ist (Bereich von 0–180 Grad)

     .

     • Kantenwinkel-Glätte: Glätte der eingeführten Kanten (Bereich 0–1). Bei höheren Werten werden Kanten ausgeblendet.

     • Schattierung: Wählen Sie aus den Optionen „Glatt“, „Flach“ oder „Abgestuft“ aus. „Glatt“ erzeugt ein Aussehen mit einer gleichmäßigen, vielfarbigen Beleuchtung. „Flach“ bietet eine einheitliche Farbe für jedes Bauteil. „Abgestuft“ sorgt für ein eher cartoonhaftes, abgestuftes Aussehen.

     • Stufen: Anzahl der Schattierungsbänder. Mehr Stufen sorgen für eine glattere Schattierung, während weniger ein eher cartoonhaftes, abgestuftes Aussehen ergibt.

     • Aussehen ersetzen: Ersetzen Sie die Farbe aller Bauteile in der Szene durch eine einzige Farbe.

   Fotorealistisch	Stil: Farbzeichnung	Stil: Graustufenzeichnung
   Stil: Schwarz auf Weiß	Stil: Weiß auf Schwarz	Stil: flach schattiert
   Stil: Glatt schattiert Stil: Benutzerdefiniert Kantenfarbe: Hex 4A90E2; Schattierung: Glatt; Aussehen ersetzen: aktiviert; Farbe des Aussehens: Hex 7ED321

Die Schnittansicht ermöglicht die Auswahl einer Position auf einem Bauteil, mit dem eine oder mehrere Schnittebenen zum Schneiden der Szenenelemente erstellt werden. Jede Schnittebene durchtrennt die gesamte Szene ab. Sie können keine einzelnen Teile trennen.

Die Schnittansicht ist eine Umschaltfunktion, mit der Sie alle Schnittebenen ein- oder ausschalten können. Die Einstellungen werden zwischen dem Umschalten gespeichert.

1. Bringen Sie das Bauteil, Part Studio oder die Baugruppe in Render Studio.

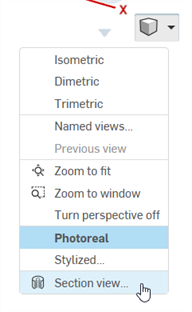

2. Klicken Sie auf das Dropdown-Menüsymbol „Ansichts-Tools“ () und wählen Sie dann Schnittansicht aus.



3. Das Dialogfenster „Schnittansicht“ wird geöffnet und Sie werden aufgefordert, eine Fläche oder Position auf einem Bauteil auszuwählen.



4. Klicken Sie im Grafikbereich auf eine Fläche oder Stelle auf Ihrem Modell, an der Sie die Schnittansicht erstellen möchten.

5. Eine Ebene mit einem Längen- und Rotationsmanipulator wird an der Position Ihres Cursors platziert. Der Ursprungspunkt der Ebene befindet sich in der Mitte der ausgewählten Fläche.

   Wenn Sie auf eine neue Fläche klicken und den Ursprungspunkt über eine neue Fläche ziehen, rastet der Startpunkt in der Mitte der neuen Fläche ein.



   Keine Schnittansicht (links) und Schnittansicht aktiviert (rechts)

6. Passen Sie den Pfeilmanipulator an, um die Länge des Abschnitts nach innen in Richtung des Modells zu bewegen, und/oder passen Sie den Drehmanipulator an, um den Winkel der Ebene nach Bedarf zu ändern.

7. Optional wird beim Anpassen des Längen- oder Rotationsmanipulators ein numerisches Wertefeld angezeigt, in dem Sie die Länge oder den Grad der Drehung als Zahl eingeben können.



8. Markieren Sie Kappen, um der Schnittebene eine Kappe hinzuzufügen:



   Kappen deaktiviert (links) und aktiviert (rechts)

   Wenn Kappen aktiviert sind, können Sie auf das Symbol „Bearbeiten“ () klicken, um die Kappenfarbe global zu ändern (siehe erste Abbildung unten). Die Kappe ist standardmäßig weiß. Sie können auch die Option Kappenfarbe überschreiben aktivieren, um für jede Schnittansicht einzeln eine Kappenfarbe zu erstellen (siehe unten rechts).



9. Markieren Sie Licht blockieren, wenn Sie das Licht blockieren möchten, das den Bereich beeinflusst.



   Licht blockieren deaktiviert (links) und aktiviert (rechts)

10. Wählen Sie das Feld „Schnittebenen“ aus, und klicken Sie auf weitere Flächen oder Positionen, an denen Sie zusätzliche Schnitte erstellen möchten. Für jeden Abschnitt kann die Option „Licht blockieren“ einzeln aktiviert oder deaktiviert werden:



    Sie können jeweils nur eine Schnittebene/einen Manipulator anpassen. Wählen Sie im Feld „Schnittebenen“ die Ebene aus, die Sie anpassen möchten. Die Schrift für die Schnittebene ist fett, um anzuzeigen, welche Ebene den Fokus hat.
