特徵工具

特徵工具列

可以在圖形區域中 (沒有對話方塊開啟的情況下) 使用 S 鍵來存取特徵捷徑列：

Customize the Feature shortcut toolbar through your Onshape account Preferences page.

To learn more about customizing the toolbars of Part Studios, Assemblies, or Feature Studios, see Part Studios.

步驟

1. 產生您要使用特徵工具所需要的基礎幾何 (請參考個別特徵工具中的資訊來了解相關的要求條件)。
2. 選擇您要使用的特徵工具。
3. 根據要求選擇幾何。
4. 輸入參數。
5. 選擇方向與其他的選項。
6. 使用預覽滑桿來視覺查看變更。
7. Click to generate the feature or to cancel.

搜尋工具

快速鍵：alt/opt+c

In Onshape, you have the ability to search for tools in the Feature toolbar as well as the Assembly toolbar and Sketch toolbar: see Toolbars and Document Menu, Assemblies, and Sketch tools for more information on those specific topics.

提示

• Escape 鍵可退出選擇的工具。
• 使用 [預覽] 滑桿來查看可能的結果以確定這是您想達成的。向右滑動來進一步查看，向左滑動會看到較少的結果。
• 使用 「成品」按鈕來從特徵清單底部的觀點檢視模型，這是在完成所有計算之後的樣子。這可以幫助您查看對特徵清單上方所做編輯導致的結果，以及對最終模型的影響。
• 當您在編輯時，使用 [復原|取消復原] 的按鈕來還原一個動作或恢復草圖或特徵開啟時所做的動作。
• 在關閉草圖或編輯對話方塊之後，使用 [復原|取消復原] 的按鈕來還原一個編輯工作階段，或隨後恢復於該編輯工作階段所做的變更。

特徵工具可建立、修改或操控 2D 與 3D 幾何，藉此來建立新零件、修改現有零件，或產生可供日後使用的建構工具。

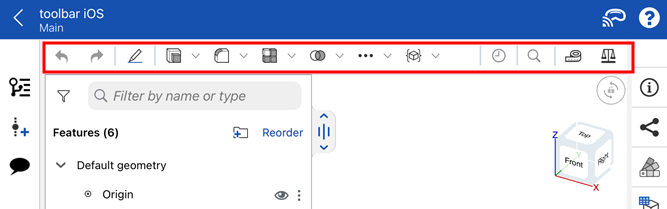

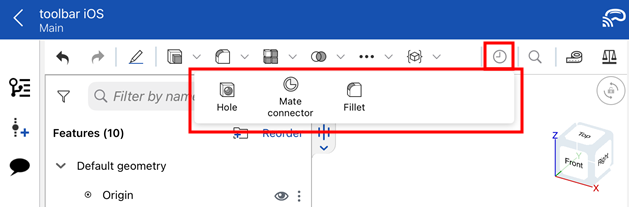

在您所開啟文件的最上方是主工具列：

主工具列的左側有復原/取消復原的按鈕，草圖與特徵工具的圖示則在復原/取消復原按鈕的右側，測量工具則在更右邊。

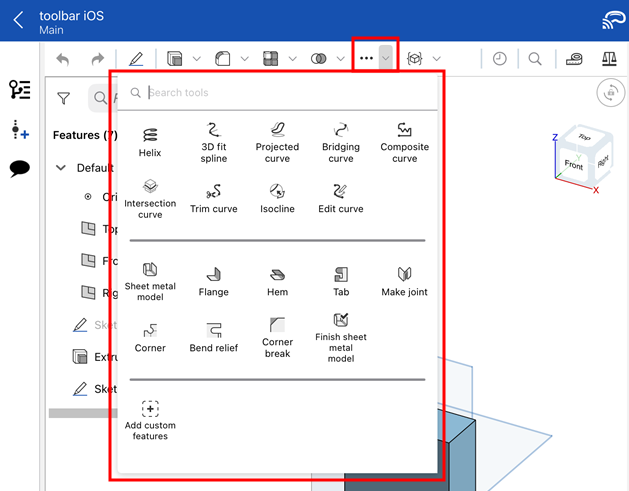

輕觸特徵工具的圖示來檢視所有的特徵工具：

輕觸來選擇一個特徵工具。

開始使用

1. 產生您要使用特徵工具所需要的基礎幾何 (請參考個別特徵工具中的資訊來了解每個工具要求的條件)。
2. 選擇一個特徵工具。
3. 選擇所要求的幾何。
4. 輸入參數。
5. 選擇方向與其他的選項。
6. 使用預覽滑桿來視覺查看您的變更。
7. 選擇核取記號來產生特徵，或選擇 x 來取消。

提示

• Use the Preview slider to check the potential result of the feature to make sure it's what you intend. Slide right to see more, slide left to see less.
• Use the Final button to view your model from the perspective of the bottom of the Feature list, after all calculations are made. This may help you to see the final result of editing you may be doing towards the top of the Feature list and how it affects the final outcome.
• Use the Undo|Redo buttons while you are editing to revert an action or reinstate an action made while the sketch or feature is open.
• Use the Undo|Redo buttons after closing a sketch or edit dialog to revert an editing session, or subsequently reinstate the changes made during that editing session.

範例

1. 在您的 Part Studio 中有一個零件的情況下，輕觸薄殼工具。





2. Shell requires that you select one or more part faces to remove in order to hollow out the part.

   You have the ability to either select the tool and then the face to shell, or the face to shell and then the tool.



If you select the tool first then as soon as you select the face to remove, it is removed.
If you select the face to remove first then as soon as you select the tool, it is removed.

3. 指定薄殼厚度 (系統會提供一個預設值)。您也可以選擇想要使用的單位。
4. Use the Opposite direction toggle to specify whether the wall thickness should be applied to the inside of the part face or the outside.
5. 將預覽滑桿向左移動來視覺查看套用特徵之前零件的樣子。



6. 將預覽滑桿向右移動來視覺查看套用特徵之後零件的樣子。



7. 輕觸核取記號來接受，或輕觸 x 來關閉而不提交任何變更。

特徵工具可建立、修改或操控 2D 與 3D 幾何，藉此來建立新零件、修改現有零件，或產生可供日後使用的建構工具。

在您所開啟文件的最上方是主工具列：

主工具列的左側有復原/取消復原的按鈕，草圖與特徵工具的圖示則在復原/取消復原按鈕的右側，測量工具則在更右邊。

輕觸特徵工具的圖示來檢視所有的特徵工具：

輕觸來選擇一個特徵工具。

開始使用

1. 產生您要使用特徵工具所需要的基礎幾何 (請參考個別特徵工具中的資訊來了解每個工具要求的條件)。
2. 選擇一個特徵工具。
3. 選擇所要求的幾何。
4. 輸入參數。
5. 選擇方向與其他的選項。
6. 使用預覽滑桿來視覺查看您的變更。
7. 選擇核取記號來產生特徵，或選擇 x 來取消。

提示

• Use the Preview slider to check the potential result of the feature to make sure it's what you intend. Slide right to see more, slide left to see less.
• Use the Final button to view your model from the perspective of the bottom of the Feature list, after all calculations are made. This may help you to see the final result of editing you may be doing towards the top of the Feature list and how it affects the final outcome.
• Use the Undo|Redo buttons while you are editing to revert an action or reinstate an action made while the sketch or feature is open.
• Use the Undo|Redo buttons after closing a sketch or edit dialog to revert an editing session, or subsequently reinstate the changes made during that editing session.

範例

1. 在您的 Part Studio 中有一個零件的情況下，輕觸薄殼工具。





2. Shell requires that you select one or more part faces to remove in order to hollow out the part.

   You have the ability to either select the tool and then the face to shell, or the face to shell and then the tool.



If you select the tool first then as soon as you select the face to remove, it is removed.
If you select the face to remove first then as soon as you select the tool, it is removed.

3. 指定薄殼厚度 (系統會提供一個預設值)。您也可以選擇想要使用的單位。
4. Use the Opposite direction toggle to specify whether the wall thickness should be applied to the inside of the part face or the outside.
5. 將預覽滑桿向左移動來視覺查看套用特徵之前零件的樣子。



6. 將預覽滑桿向右移動來視覺查看套用特徵之後零件的樣子。



7. 輕觸核取記號來接受，或輕觸 x 來關閉而不提交任何變更。
