在所有的 Onshape 文件中提供文件工具列 (與 Onshape 標誌水平對齊)。

下方是可用功能的概述:

Onshape 文件中工具列的螢幕擷取畫面

  • Onshape or company logo - Click the Onshape logo (or your company logo if you are part of an enterprise account) to return to the Documents page from anywhere in the system.
  • 文件功能表 「文件功能表」圖示 - 按一下這個圖示來開啟對使用中文件與工作區可用的指令功能表。
  • 文件名稱 (粗體;上方圖片範例中的 Mirror) - 粗體名稱是您目前正在操作的文件。
  • 您可以變更文件名稱,只要在目前名稱上按一下然後輸入新名稱即可。

  • 工作區名稱 (淡灰色;上方圖片範例中的 Main) - 是您目前正在其中操作的工作區名稱。
  • 複製連結 複製文件 URL 圖示 - 將連結複製到文件中,包括使用中的組態、渲染模式、爆炸視圖、面板狀態與視角方位。
  • 資料夾名稱 「資料夾名稱」圖示 - 如果文件是在資料夾中,則資料夾名稱會列在資料夾圖示的右側。資料夾同時也是一個連結,點按連結即可在新的瀏覽器分頁中開啟資料夾。
  • FeatureScript 通知 「FeatureScript 通知」圖示 - 按一下來查看 FeatureScript 編譯者所送出的任何通知。
  • 通知 「通知」圖示 - 顯示提醒您文件變更的通知。
  • 應用程式商店 導覽工具列「應用程式商店」圖示 - 按一下來存取 (如果需要請登入) Onshape 應用程式商店,以購買要與 Onshape 搭配使用的應用程式。
  • 學習中心 導覽工具列「學習中心」圖示 - 按一下來存取 Onshape 學習中心 (在新的視窗分頁中),其中提供先前錄製的網路研討會、技術簡報與可自行決定步調的學習途徑。
  • 共享 - 按一下來開啟共享對話方塊。將啟用中的文件設定為可讓其他使用者或團隊存取,然後選擇這些使用者對此文件的許可權限。
  • 說明功能表 「說明」圖示 - 開啟來存取「說明」功能表:線上「說明」系統、「學習中心」(與「學習中心」按鈕相同)、FeatureScript 文件、產品鍵盤快速鍵清單、「這個版本中的新功能」清單、論壇、聯絡支援人員、「推薦朋友」使用 Onshape、檢查您系統與 Onshape 需求的相容性、以及關於這個 Onshape 版本的資訊。
  • User account menu - Access your account preferences and other settings through this menu. For more information see, Managing Onshape Accounts.

如果目前的文件是公開的,會有其他的圖示可用:

Onshape 文件工具列

  • 公開文件 - 表示目前的文件是公開的。

  • 份數 文件份數圖示 - 表示目前文件的總份數。詳細資訊請參考共享文件

  • 連結 文件連結圖示 - 表示目前文件連結的總數。在將目前文件插入至其他文件中時會產生一個連結。詳細資訊請參考連結文件

  • 文件按讚圖示 - 表示按讚的總數。按一下圖示來對目前的文件點讚。

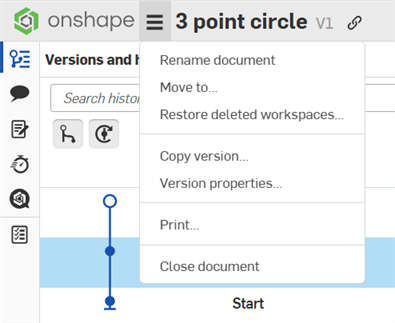

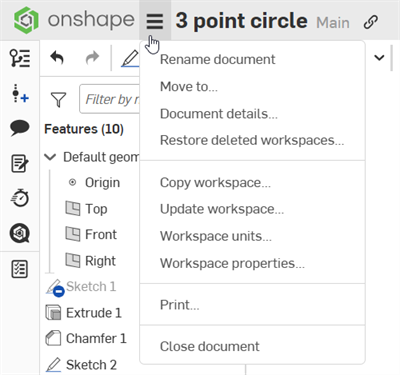

文件功能表指令

文件功能表包含下列的指令:

  • 重新命名文件 - 提供文件一個新的名稱。
  • 移動至 - 選擇要將目前開啟文件移動至的資料夾。

    請注意,當將一個文件從根資料夾移動到另一個根資料夾時,該文件的擁有權會轉移給所移動至資料夾的擁有者。共享的權限同時會變更為從新的根資料夾處繼承。

  • 文件詳細資料 - 輸入文件的說明;這個說明會顯示在文件頁面的「詳細資料」面板中。如果您可以存取發行管理,並已啟用 Onshape 的工作流程,這個方塊同時會包含「非修訂版管理的」核取方塊,以表明不要將這個文件與其物件包含在發行管理的工作流程中。您也可以在此處指定文件的類別。
  • 還原已刪除的工作區 - 還原任何從文件中刪除的工作區。詳細資訊請參考建立版本與產生分支
  • 複製工作區 - 系統會產生文件所在工作區的副本來建立另一個文件。原始文件與副本之間沒有任何連結。系統會自動於您原始文件所在處的同一分頁中開啟副本。您可以選擇要於其中複製工作區的資料夾。
  • 複製版本 - 當您檢視文件的某一特定版本時,這個指令會出現在功能表中。可建立包含目前所開啟版本副本的另一個文件。原始版本與副本之間沒有任何連結,且不會在副本中包含發行的中繼資料 (除了存在於來源版本中的零件編號)。
  • 工作區 / 版本屬性 - 當您檢視特定的工作區或文件的特定版本時,這個指令會出現在功能表中。檢視和/或編輯可用的屬性 (包括分頁清單、分頁內的零件、說明、零件編號、修訂版編號與狀態等等)。如果已啟用了發行管理,則也會啟用自動產生零件編號,將會有為每個零件自動產生零件編號的圖示出現。
  • 工作區單位 - S設定開放工作區的預設單位。為工作區設定的預設單位會影響該工作區的所有 Part Studios 與組合件,影響在草圖尺寸中值的顯示,影響所有其他的數值欄位 (例如,在所有的特徵對話方塊中)。您可以藉由帳戶中的使用者個人檔案來設定所有建立文件 (以及文件內的工作區) 的預設單位。請注意,預設的單位設定對匯入的檔案沒有影響。
  • 列印 - 列印使用中分頁的圖形區域。
  • 關閉文件 - 關閉文件。
