목록 보기

목록 보기 액세스

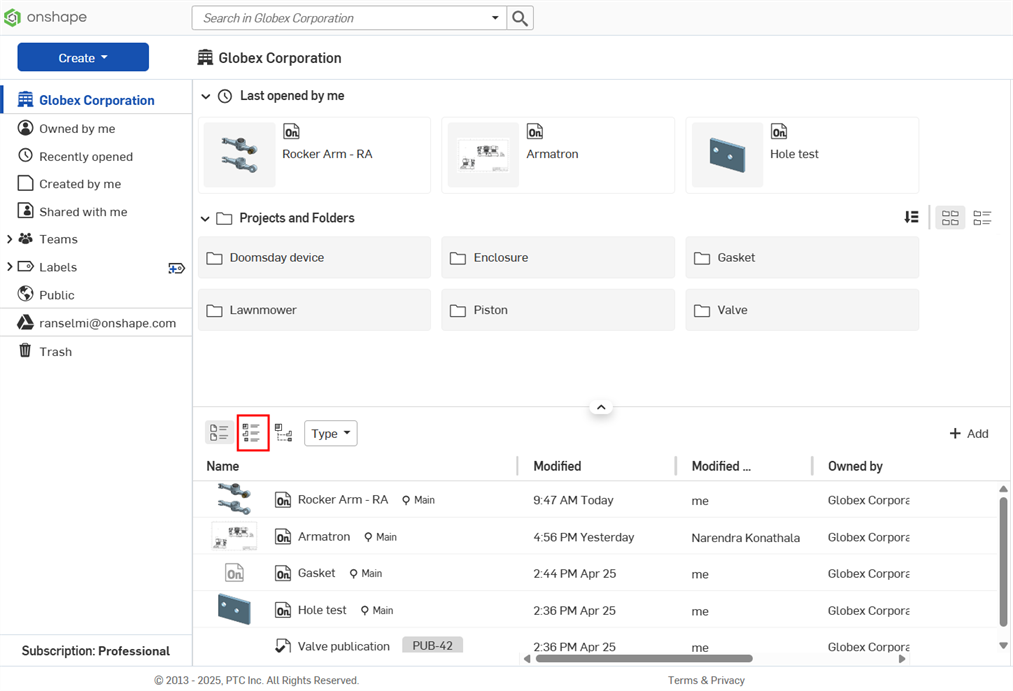

1. 페이지 왼쪽 상단에 있는 Company 로고를 클릭하면 통합문서 리스트로 이동합니다.

2. 목록 보기 아이콘()을 클릭합니다.

목록 보기 필터 사용

목록 보기를 선택하면 목록 보기 아이콘에 기본 필터가 열립니다.

• Types - Check to filter the list for any combination of part, Assembly/subassembly, and Drawing. By default all three are enabled.

• 이름 - 이 항목을 기준으로 목록을 필터링하려면 이름을 입력합니다.

• 설명 - 이 항목을 기준으로 목록을 필터링하려면 설명을 입력합니다.

• 파트 번호 - 이 항목을 기준으로 목록을 필터링하려면 파트 번호를 입력합니다.

• 리비전 - 이 항목을 기준으로 목록을 필터링하려면 리비전을 입력합니다.

모든 필터를 기본 상태로 재설정하려면 필터 재설정 아이콘()을 클릭합니다.

추가 아이콘()을 클릭하고 하위 메뉴에서 아무 필터나 클릭해서 필터 영역에 추가합니다. 제거하려면 선택을 취소하십시오. 기본 필터(이름, 설명, 파트 번호 및 리비전)는 선택을 취소할 수 없습니다.

추가 필터:

• 공급업체

• 프로젝트

• 제품 라인

• 제목 1

• 제목 2

• 제목 3

필터가 설정되면 상단의 주소 표시줄에 있는 URL을 복사하고 이 URL을 다른 사람들과 공유할 수 있습니다. Company/엔터프라이즈에 속한 다른 사람이 URL 링크를 클릭하면 필터가 URL과 함께 복사되고 동일한 필터가 적용된 것을 볼 수 있습니다.

목록 보기 폴더 및 프로젝트

폴더와 프로젝트가 가로 모눈 형태로 목록 보기의 맨 위에 나열됩니다.

이 섹션은 축소가 가능합니다. 섹션을 축소/확장하려면 폴더 및 프로젝트 제목 왼쪽에 있는 화살표를 클릭합니다. 폴더 및 프로젝트 섹션의 하단을 누른 상태에서 위 또는 아래로 드래그하여 높이를 조정합니다. 그러면 표시하려는 폴더 및 프로젝트의 행 개수가 나타납니다.

각 폴더 또는 프로젝트 아이콘 오른쪽에는 작은 섬네일 이미지와 이름이 있습니다. 폴더에 한해, 해당 폴더 이름 아래에 폴더 내용이 마지막으로 업데이트된 시기를 나타내는 날짜와 시간이 표시됩니다.

폴더 또는 프로젝트를 클릭하여 해당 내용을 엽니다.

열려 있는 E-LAWNMOWER 프로젝트가 표시된 목록 보기.

클릭한 폴더 또는 프로젝트 내에 추가 폴더가 없을 경우, 폴더 및 프로젝트 모눈이 축소됩니다. 폴더 및 프로젝트 위의 이동 경로 링크를 탭하면 폴더 및 프로젝트 계층 구조에서 이전 위치로 이동합니다.

최신 리비전의 목록 보기 구성 요소

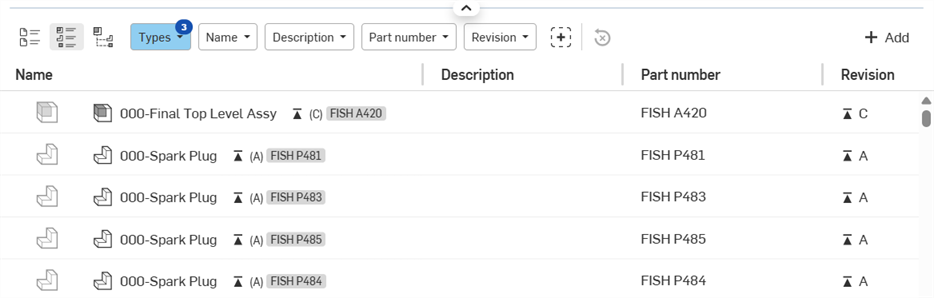

아래의 폴더와 프로젝트 모눈은 최신 리비전의 구성 요소 섹션입니다. 선택한 프로젝트 또는 폴더에 대해 릴리스 및 리비전된 모든 최신 파트, 어셈블리, 도면이 이 테이블에 나열됩니다.

각 행에는 파트, 어셈블리/하위 어셈블리, 도면의 섬네일을 비롯하여 해당 구성 요소의 이름, 설명, 파트 번호 및 리비전이 포함됩니다. 선택한 필터에 따라 추가 열이 있을 수 있습니다. 이 열은 페이지 상단에 나열된 필터와 일치합니다.

이름 열에는 다음이 포함됩니다.

• 구성 요소가 파트, 어셈블리/하위 어셈블리 또는 도면인지를 나타내는 아이콘.

• 구성 요소의 이름. 이것은 하이퍼링크입니다. 링크를 클릭하면 현재 브라우저 탭에서 구성 요소가 열립니다.

새 브라우저 탭에서 구성 요소를 열려면 마우스 오른쪽 버튼을 클릭하고 컨텍스트 메뉴에서 새 브라우저 탭에서 열기를 선택합니다.

• 파트의 최신 리비전을 나타내는 리비전 아이콘(리비전 아이콘이 괄호에 표시).

• 강조 표시된 파트 번호.

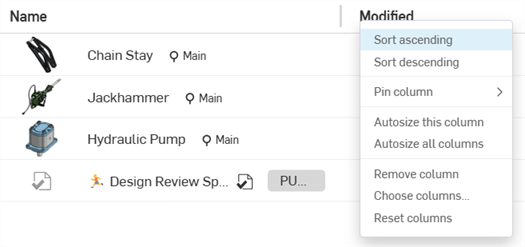

구성 요소 테이블 헤더 컨텍스트 메뉴

구성 요소 테이블에서 이름 열을 제외한 열 제목을 마우스 오른쪽 버튼으로 클릭하면 컨텍스트 메뉴에 액세스할 수 있습니다.

• 왼쪽으로 이동 - 현재 열을 왼쪽으로 이동합니다.

• 오른쪽으로 이동 - 현재 열을 오른쪽으로 이동합니다.

구성 요소 테이블 열의 폭 조정

1. 열의 오른쪽 모서리 위로 마우스 커서를 가져갑니다. 열 경계선이 파란색으로 바뀌고 커서에 양쪽 화살표가 표시됩니다.



2. 열을 좁히려면 클릭해서 왼쪽으로 드래그하고, 열을 확장하려면 오른쪽으로 드래그합니다.

3. 원하는 열 폭이 구현되면, 마우스에서 손을 뗍니다.

참고: 크기를 조정할 열의 오른쪽에 있는 모든 열은 같은 크기로 유지됩니다.

목록 보기 구성 요소 컨텍스트 메뉴

구성 요소 행을 따라 빈 공간을 마우스 오른쪽 버튼으로 클릭하여 컨텍스트 메뉴에 액세스합니다.

• 새 브라우저 탭에서 열기 - 선택한 구성 요소를 새 브라우저 탭에서 엽니다.

• 출판물에 추가 - 선택한 구성 요소를 출판물에 추가합니다.

• 작업 만들기 - 현재 선택한 구성 요소와 관련하여 새로운 작업을 만들고 해당 작업을 사용자에게 할당할 수 있는 작업 만들기 대화상자를 엽니다.

• 내보내기 - 선택한 파트의 내보내기 대화상자를 엽니다.

• 세부사항 - 오른쪽 구성 요소 플라이아웃에서 세부사항 패널을 엽니다(아래의 전체 설명 참조).

목록 보기 구성 요소 플라이아웃

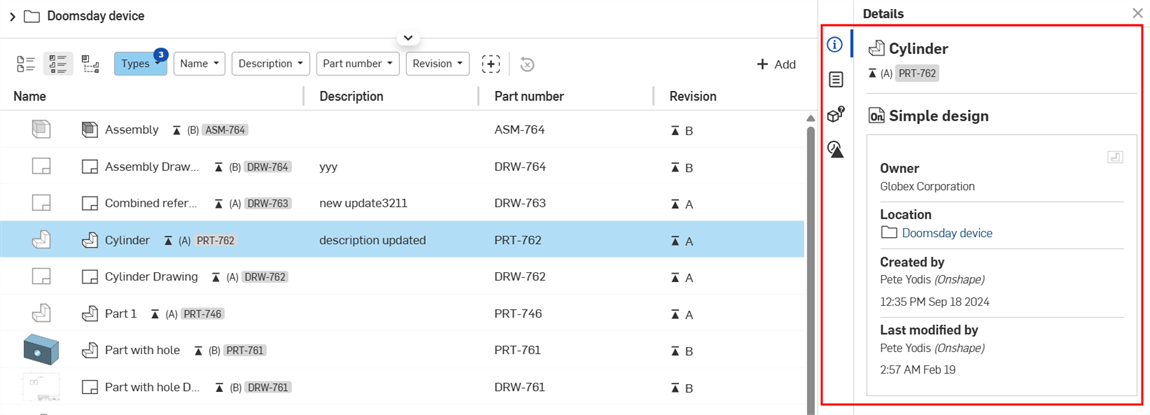

오른쪽 플라이아웃은 선택한 구성 요소의 정보를 액세스할 수 있는 곳입니다. 구성 요소 행을 따라 빈 공간을 클릭해서 구성 요소를 선택합니다. 구성 요소의 세부사항 패널이 해당 플라이아웃으로 채워집니다. 각 패널 아이콘을 토글로 사용하여 플라이아웃을 열거나 닫을 수 있습니다. 사용 가능한 패널은 4개가 있습니다.

• 세부사항 패널() - 통합문서에 대해 보다 자세한 정보를 표시합니다.
  • 통합문서 이름 - 구성 요소가 포함된 통합문서.
  • 권한 소유자 - 구성 요소를 소유한 Company 또는 엔터프라이즈.
  • 위치 - 구성 요소가 위치한 폴더 또는 프로젝트, 새 브라우저 탭에 위치를 열기 위한 링크를 포함합니다.
  • 만든 사람 - 구성 요소를 생성한 사용자의 이름으로, 해당 구성 요소가 생성된 시간과 날짜가 포함됩니다.
  • 마지막으로 수정한 사람 - 구성 요소를 마지막으로 수정한 사용자의 이름, 구성 요소가 마지막으로 수정된 시간과 날짜를 포함합니다.
• Properties panel () - Displays the editable and non-editable list of component properties. If a component property is non-editable, it is grayed out. You can edit all other properties directly from this panel.

• 사용 위치 패널(도면 제외; ) - 특정 구성 요소가 사용되고 있는 어셈블리/하위 어셈블리 및 도면을 표시합니다. 자세한 내용은 사용 위치를 참조하십시오.

• 리비전 히스토리 패널() - 선택한 구성 요소에 대한 모든 리비전을 표시합니다. 각 릴리스가 패널에서 시간 순으로 나열되고, 최신 릴리스가 맨 위에 나타납니다. 각 릴리스에는 다음의 세부사항이 포함됩니다.

  • 리비전 이름 - 리비전의 이름(괄호), 새 브라우저 탭에서 구성 요소를 열기 위한 링크를 포함합니다.

  • 릴리스 이름 - 릴리스 이름, 릴리스 대화상자를 열기 위한 릴리스 보기 링크를 포함합니다.

  • 제출자 - 릴리스 시간 및 날짜와 함께 최신 릴리스를 제출한 사용자의 이름.

목록 보기 아이콘

다음은 목록 보기 디스플레이에 사용되는 아이콘입니다.

아이콘	설명
	폴더 컨테이너
	프로젝트 컨테이너
	파트
	어셈블리 또는 하위 어셈블리
	도면
	개정

목록 보기 팁

• 필터를 추가하면 더 적은 항목을 표시하도록 검색이 좁혀지고, 프로젝트 또는 폴더 내에서 드릴다운합니다.

• 도면은 참조된 대응 요소 아래에 표시됩니다.

• 표준 콘텐츠 및 비기하학 아이템은 현재 목록 보기에 포함되지 않습니다.

• 통합문서 리스트에서 나왔다가 다시 돌아갈 경우 목록 보기가 유지되지 않습니다. 통합문서 보기로 돌아갑니다.

• 특정 프로젝트/폴더 및 구성 요소를 표시하도록 목록 보기가 구성된 경우, 브라우저 URL을 복사하여 목록 보기를 공유할 다른 사용자(올바른 통합문서 권한을 보유한 경우)에게 전송합니다.

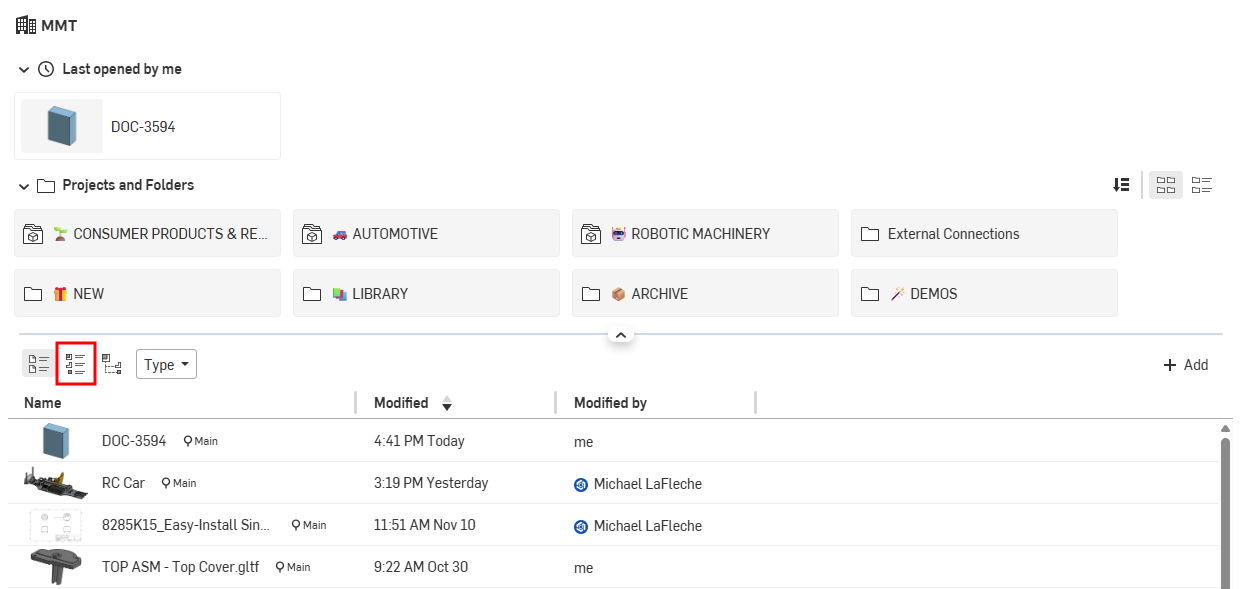

목록 보기 액세스

1. 페이지의 오른쪽 상단 코너에 있는 사이드 패널 메뉴 아이콘()을 탭하여 사이드 패널 메뉴를 연 다음, Company/엔터프라이즈 로고를 탭하여 통합문서 리스트로 이동합니다.

2. 화면 맨 위에 있는 목록 보기 아이콘()을 탭합니다.

목록 보기 필터 사용

목록 보기를 선택하면 목록 보기 아이콘에 기본 필터가 열립니다.

• 모든 필터( ) - 모든 필터 대화상자를 엽니다.



  이 대화상자에서 현재 표시된 필터를 추가, 제거 또는 편집할 수 있습니다. 기본 필터(이름, 설명, 파트 번호, 리비전)는 선택을 취소할 수 없습니다.

  대화상자 하단에 있는 목록에서 필터를 클릭하여 다음의 필터를 추가합니다.

  • 공급업체

  • 프로젝트

  • 제품 라인

  • 제목 1

  • 제목 2

  • 제목 3

  추가 필터를 선택하면 화면 상단을 따라 필터에 추가됩니다.

  화면에 맞지 않을 경우, 추가 필터를 표시하려면 하단에 있는 추가 필터를 따라 가로로 드래그하십시오.

  모든 필터를 기본 설정으로 재설정하려면 하단에 있는 모두 재설정을 탭합니다.

  대화상자를 종료하려면 오른쪽 상단 코너에 있는 취소를 탭합니다.

• 유형 - 파트, 어셈블리/하위 어셈블리, 도면 등의 조합으로 목록을 필터링하려면 선택합니다. 기본적으로 3개 항목 모두가 활성화되어 있습니다.

• 이름 - 이 항목을 기준으로 목록을 필터링하려면 이름을 입력합니다.

• 설명 - 이 항목을 기준으로 목록을 필터링하려면 설명을 입력합니다.

• 파트 번호 - 이 항목을 기준으로 목록을 필터링하려면 파트 번호를 입력합니다.

• 리비전 - 이 항목을 기준으로 목록을 필터링하려면 리비전을 입력합니다.

필터 영역에서 개별 필터를 탭하여 해당 필터를 열고 검색어를 입력합니다. 검색할 때 선택한 필터 섹션에서 화면상에서 옵션을 이용할 수 있습니다. 필터를 탭하여 해당 필터를 필터 목록에 추가하여 선택한 필터를 기준으로 구성 요소 검색을 좁히십시오.

왼쪽 상단에 있는 모든 필터를 탭하여 모든 필터 대화상자로 돌아갑니다.

목록 보기 폴더

폴더와 프로젝트가 가로 모눈 형태로 목록 보기의 맨 위에 나열됩니다.

이 섹션은 축소할 수 있습니다. 프로젝트 제목 왼쪽에 있는 화살표를 탭하면 섹션을 축소/확장할 수 있습니다.

각 폴더 또는 프로젝트 아이콘 오른쪽에는 작은 섬네일 이미지와 이름이 있습니다. 폴더 또는 프로젝트 안의 내용을 마지막으로 업데이트한 사용자와 해당 내용이 마지막으로 업데이트된 시간과 날짜가 폴더 또는 프로젝트 이름 아래에 나타납니다.

폴더 또는 프로젝트를 탭하여 해당 내용을 엽니다.

열려 있는 E-LAWNMOWER 프로젝트가 표시된 목록 보기.

폴더 또는 프로젝트 내에 추가 폴더가 없을 경우, 폴더 모눈이 축소됩니다. 폴더 위의 이동 경로 링크를 탭하면 계층 구조 내의 이전 섹션으로 이동합니다.

최신 리비전의 목록 보기 구성 요소

폴더 모눈 아래는 최신 리비전 섹션의 구성 요소입니다. 선택한 프로젝트 또는 폴더에 대해 릴리스 및 리비전된 모든 최신 파트, 어셈블리/하위 어셈블리 및 도면이 이 테이블에 나열됩니다.

각 행에는 파트, 어셈블리/하위 어셈블리 또는 도면의 섬네일을 비롯하여 해당 구성 요소의 이름, 설명, 파트 번호, 리비전이 포함됩니다.

구성 요소 행의 아무 곳이나 탭하여 해당 구성 요소를 엽니다.

이름 열에는 다음이 포함됩니다.

• 구성 요소가 파트, 어셈블리/하위 어셈블리 또는 도면인지를 나타내는 아이콘.

• 구성 요소의 이름.

• 파트의 최신 리비전을 나타내는 리비전 아이콘(리비전 아이콘이 괄호에 표시).

• 강조 표시된 파트 번호.

목록 보기 구성 요소 플라이아웃

오른쪽 플라이아웃은 선택한 구성 요소에 대한 정보에 액세스할 수 있는 위치입니다. 플라이아웃에 액세스하려면:

1. 플라이아웃을 열려면 세부사항 패널 아이콘()을 탭합니다.

2. 구성 요소 행에서 아무 곳이나 탭합니다. 세부사항이 플라이아웃에 표시됩니다.



세부사항 플라이아웃을 닫으려면 세부사항 패널 아이콘()을 다시 탭합니다.

다음은 플라이아웃에서 사용 가능한 패널입니다.

• 세부사항 패널() - 통합문서에 대해 보다 자세한 정보를 표시합니다.
  • 열기 - 현재 선택한 구성 요소를 열려면 폴더 열기를 탭합니다.
  • 유형 - 구성 요소가 파트, 어셈블리/하위 어셈블리 또는 도면인지를 나타내는 아이콘.
  • 통합문서 이름 - 구성 요소가 포함된 통합문서.
  • 권한 소유자 - 구성 요소를 소유한 Company 또는 엔터프라이즈.
  • 통합문서 설명 - 통합문서에 대한 짧은 설명. 설명을 편집하려면 편집 아이콘()을 탭합니다.
  • 만든 사람 - 구성 요소를 생성한 사용자의 이름으로, 해당 구성 요소가 생성된 시간과 날짜가 포함됩니다.
  • 마지막으로 수정한 사람 - 구성 요소를 마지막으로 수정한 사용자의 이름, 구성 요소가 마지막으로 수정된 시간과 날짜를 포함합니다.
• 공유 패널() - 구성 요소가 상주하고 있는 통합문서의 권한을 표시합니다.
  • 편집 - 구성 요소가 상주하고 있는 통합문서의 권한 대화상자를 열려면 편집 아이콘을 탭합니다.
  • 통합문서 권한 - 구성 요소가 상주하고 있는 통합문서의 권한을 표시합니다.
  • 클립보드에 링크 복사 - 구성 요소가 상주하는 통합문서를 클립보드로 복사합니다.

• 사용 위치 패널(도면 제외; ) - 특정 구성 요소가 사용되고 있는 어셈블리/하위 어셈블리 및 도면을 표시합니다. 자세한 내용은 사용 위치를 참조하십시오.

목록 보기 아이콘

다음은 목록 보기 디스플레이에 사용되는 아이콘입니다.

아이콘	설명
	폴더 컨테이너
	프로젝트 컨테이너
	파트
	어셈블리 또는 하위 어셈블리
	도면
	개정

목록 보기 팁

• 필터를 추가하면 더 적은 항목을 표시하도록 검색이 좁혀지고, 프로젝트 또는 폴더 내에서 드릴다운합니다.

• 도면은 참조된 대응 요소 아래에 표시됩니다.

• 표준 콘텐츠는 현재 목록 보기에 포함되지 않습니다.

• 통합문서 리스트에서 나왔다가 다시 돌아갈 경우 목록 보기가 유지되지 않습니다. 통합문서 보기로 돌아갑니다.

목록 보기 액세스

1. 페이지 왼쪽 상단에 있는 Company 로고를 탭하면 통합문서 페이지로 이동합니다.

2. Tap the side panel menu icon () in the upper left corner of the page to open the side panel menu, then tap the Company/Enterprise logo to go to the Documents page.

3. Tap the List option at the top of the screen.

목록 보기 필터 사용

목록 보기를 선택하면 목록 보기 아이콘에 기본 필터가 열립니다.

필터 중 하나를 눌러 모든 필터 대화상자를 엽니다. 여기서 기본 설정에 따라 대화상자의 파라메트릭을 입력할 수 있습니다.

필요에 따라 필터를 한 번에 하나씩 탭하고 매개변수를 개별적으로 입력할 수 있습니다.

• 유형 - 파트, 어셈블리/하위 어셈블리 및 도면의 모든 조합에 대한 목록을 필터링하려면 누릅니다. 기본적으로 세 가지가 모두 활성화됩니다.

• 이름 - 이 항목을 기준으로 목록을 필터링하려면 이름을 입력합니다.

• 설명 - 이 항목을 기준으로 목록을 필터링하려면 설명을 입력합니다.

• 파트 번호 - 이 항목을 기준으로 목록을 필터링하려면 파트 번호를 입력합니다.

• 리비전 - 이 항목을 기준으로 목록을 필터링하려면 리비전을 입력합니다.

• 더 많은 필터 - 추가하려는 라벨을 눌러 검색에 필터를 추가하세요.

대화상자 하단에서 모두 재설정 옵션을 눌러 모든 필터를 기본 상태로 재설정합니다.

추가 필터 옵션:

• 공급업체

• 프로젝트

• 제품 라인

• 제목 1

• 제목 2

• 제목 3

목록 보기 폴더 및 프로젝트

폴더와 프로젝트가 가로 모눈 형태로 목록 보기의 맨 위에 나열됩니다.

폴더 및 프로젝트 제목 왼쪽에 있는 화살표를 탭하여 섹션을 축소하거나 확장합니다.

각 폴더 또는 프로젝트 아이콘 오른쪽에는 작은 섬네일 이미지와 이름이 있습니다. 폴더에 한해, 해당 폴더 이름 아래에 폴더 내용이 마지막으로 업데이트된 시기를 나타내는 날짜와 시간이 표시됩니다.

폴더 또는 프로젝트를 눌러 콘텐츠를 엽니다.

선택한 폴더 또는 프로젝트 내에 추가 폴더가 없는 경우 폴더 및 프로젝트 그리드가 축소됩니다.

최신 리비전의 목록 보기 구성 요소

아래의 폴더와 프로젝트 모눈은 최신 리비전의 구성 요소 섹션입니다. 선택한 프로젝트 또는 폴더에 대해 릴리스 및 리비전된 모든 최신 파트, 어셈블리, 도면이 이 테이블에 나열됩니다.

각 행에는 파트, 어셈블리/하위 어셈블리, 도면의 섬네일을 비롯하여 해당 구성 요소의 이름, 설명, 파트 번호 및 리비전이 포함됩니다. 선택한 필터에 따라 추가 열이 있을 수 있습니다. 이 열은 페이지 상단에 나열된 필터와 일치합니다.

이름 열에는 다음이 포함됩니다.

• 구성 요소가 파트, 어셈블리/하위 어셈블리 또는 도면인지를 나타내는 아이콘.

• 구성 요소의 이름. 링크를 눌러 현재 브라우저 탭에서 구성 요소를 엽니다.

• 파트의 최신 리비전을 나타내는 리비전 아이콘(리비전 아이콘이 괄호에 표시).

• 강조 표시된 파트 번호.

목록 보기 구성 요소 플라이아웃

오른쪽 플라이아웃은 선택한 구성 요소에 대한 정보에 액세스할 수 있는 위치입니다. 플라이아웃에 액세스하려면:

1. 플라이아웃을 열려면 세부사항 패널 아이콘()을 탭합니다.

2. 구성 요소 행에서 아무 곳이나 탭합니다. 세부사항이 플라이아웃에 표시됩니다.



세부정보 플라이아웃을 닫으려면 세부정보 패널 아이콘 ()을 다시 한 번 탭하거나 플라이아웃의 오른쪽 상단 코너에 있는 x를 탭합니다.

다음은 플라이아웃에서 사용 가능한 패널입니다.

• 세부사항 패널() - 통합문서에 대해 보다 자세한 정보를 표시합니다.
  • 열기 - 현재 선택한 구성 요소를 열려면 폴더 열기를 탭합니다.
  • 유형 - 구성 요소가 파트, 어셈블리/하위 어셈블리 또는 도면인지를 나타내는 아이콘.
  • 통합문서 이름 - 구성 요소가 포함된 통합문서.
  • 권한 소유자 - 구성 요소를 소유한 Company 또는 엔터프라이즈.
  • 통합문서 설명 - 통합문서에 대한 짧은 설명. 설명을 편집하려면 편집 아이콘()을 탭합니다.
  • 만든 사람 - 구성 요소를 생성한 사용자의 이름으로, 해당 구성 요소가 생성된 시간과 날짜가 포함됩니다.
  • 마지막으로 수정한 사람 - 구성 요소를 마지막으로 수정한 사용자의 이름, 구성 요소가 마지막으로 수정된 시간과 날짜를 포함합니다.
• 공유 패널() - 구성 요소가 상주하고 있는 통합문서의 권한을 표시합니다.
  • 편집 - 구성 요소가 상주하고 있는 통합문서의 권한 대화상자를 열려면 편집 아이콘을 탭합니다.
  • 통합문서 권한 - 구성 요소가 상주하고 있는 통합문서의 권한을 표시합니다.
  • 클립보드에 링크 복사 - 구성 요소가 상주하는 통합문서를 클립보드로 복사합니다.

• 사용 위치 패널(도면 제외; ) - 특정 구성 요소가 사용되고 있는 어셈블리/하위 어셈블리 및 도면을 표시합니다. 자세한 내용은 사용 위치를 참조하십시오.

목록 보기 아이콘

다음은 목록 보기 디스플레이에 사용되는 아이콘입니다.

아이콘	설명
	폴더 컨테이너
	프로젝트 컨테이너
	파트
	어셈블리 또는 하위 어셈블리
	도면
	개정

목록 보기 팁

• 필터를 추가하면 더 적은 항목을 표시하도록 검색이 좁혀지고, 프로젝트 또는 폴더 내에서 드릴다운합니다.

• 도면은 참조된 대응 요소 아래에 표시됩니다.

• 표준 콘텐츠 및 비기하학 아이템은 현재 목록 보기에 포함되지 않습니다.

• 통합문서 리스트에서 나왔다가 다시 돌아갈 경우 목록 보기가 유지되지 않습니다. 통합문서 보기로 돌아갑니다.
