Onshape ti consente di esportare parti e superfici (da Part Studio), interi Part Studios, interi assiemi, documenti collegati (su browser e piattaforme Android), nonché schizzi e facce planari sul tuo disco rigido o su cloud (ad esempio, Google Drive o Dropbox) per utilizzarli altrove.

Per avere l'opzione di esportare verso una fonte cloud, devi concedere a Onshape l'autorizzazione ad accedere ai tuoi account. Per informazioni sull'integrazione degli account cloud con Onshape, consulta Gestione dell'abbonamento Onshape Professional.

  • Le superfici possono essere esportate singolarmente dall'elenco (in Part Studio e Assiemi) o selezionate nell'area grafica (utilizza il menu contestuale, opzione Esporta) per:
    • Formati nativi o standard (Parasolid, ACIS, STEP, STEP AP242, IGES, SOLIDWORKS, JT, PVZ, and Rhino)
  • Le parti possono essere esportate singolarmente dall'elenco delle parti (in Part Studio) o selezionate nell'area grafica (utilizza il menu contestuale, opzione Esporta) per:
    • OBJ, STL
    • Formati nativi o standard (Parasolid, ACIS, STEP, STEP AP242, IGES, SOLIDWORKS, Collada, Rhino, JT, PVZ e GLTF).
  • È possibile selezionare più parti contemporaneamente nei Part Studio. Per i formati STL e Parasolid, scegli di esportare come un unico file o come singoli file.
  • In Assiemi, utilizza l'opzione Esporta scheda per esportare l'intero assieme in un solo passaggio. Per i formati STL e Parasolid, scegli di esportare come un unico file o singoli file.
  • Puoi esportare diversi Part Studio, disegni o assiemi simultaneamente dalla Gestione schede.
  • Puoi esportare documenti collegati.
  • L'esportazione di parti composite comporta l'esportazione di parti separate, non come parte unica.

L'esportazione come singoli file crea un file zip con più file ciascuno contenente una singola parte.

  • Gli schizzi possono essere esportati nei formati DWG e DXF.
  • Le facce planari possono essere esportate nei formati DWG e DXF.
  • Le viste piatte dei modelli lamiera possono essere esportate nei formati DWG e DXF.
  • È possibile utilizzare i metadati per assegnare un nome ai file di esportazione, vedi il sottotitolo delle regole di esportazione nell'argomento Gestione del piano Onshape.

Il percorso di download è specifico per il browser. Se desideri che venga richiesto di salvare in una posizione diversa, cerca nelle impostazioni del browser un'opzione che indica al browser di chiedere dove salvare ogni file prima di scaricarlo.

Nota che i dati scaricati non conterranno funzionalità o cronologia parametrica. Per ulteriori informazioni, consulta gli argomenti riportati di seguito.

Onshape consente di esportare parti e superfici (da Part Studio), Part Studio, istanze (da assiemi), sottoassiemi e assiemi.

  1. Seleziona uno dei seguenti metodi:

    • Per esportare una o più parti da un Part Studio, seleziona le parti nell'elenco delle parti o direttamente nell'area grafica. Per selezionare una o più istanze da un assieme, seleziona le varianti nell'elenco funzioni o direttamente nell'area grafica, quindi fai clic con il pulsante destro del mouse per accedere al menu contestuale e fai clic su Esporta:

      Fai clic con il pulsante destro del mouse su una parte in un Part Studio e seleziona Esporta dal menu contestuale

    • Per esportare un Part Studio, un assieme o un sottoassieme, fai clic con il pulsante destro del mouse sulla scheda, quindi fai clic su Esporta:

      Esportazione di un Part Studio

    • Per esportare più Part Studio o più assiemi contemporaneamente, apri la Gestione schede Icona Gestione schede e fai clic tenendo premuto il tasto Ctrl per selezionare più Part Studio o assiemi. Fai clic con il pulsante destro del mouse per aprire il menu contestuale, quindi fai clic su Esporta. Non è possibile esportare una combinazione di Part Studio e assiemi:

      Esportazione di più assiemi

      Esportazione di più assiemi

  2. Specifica i parametri da utilizzare:

    Finestra di dialogo Esporta

    • Nome del file - Per impostazione predefinita, questo è il nome della scheda o della scheda corrente da cui è stata derivata la parte (Part Studio, Assieme) e il nome della parte (se è selezionata una singola parte). Se necessario, inserisci un nuovo nome.

      • Caratteri speciali immessi nel campo Nome file, ad esempio barra rovesciata (\), barra anteriore (/), asterisco (*), due punti (:), barra verticale (|), maggiore di (<), inferiore a (>), punto interrogativo (?) e le virgolette (") sono sostituite automaticamente con un trattino (-) quando sono esportate, per evitare problemi con la gestione dei file di diversi sistemi operativi. Sono inclusi i caratteri a cui fanno riferimento le proprietà del tipo di data e altre proprietà.

      Se il formato della proprietà Tipo di data non viene modificato rispetto all'impostazione predefinita, il formato è AAAA-MM-GG quando viene esportato.

      Vedi Regole di esportazione e Impostazioni delle proprietà.

    • Formato - Il formato in cui sono esportati parti, Part Studio o assiemi. Le opzioni sono PARASOLID, ACIS, STEP, IGES, SOLIDWORKS, PVZ, JT, COLLADA, RHINO, GLTF, OBJ, 3MF e STL.

    • Esporta i modelli con l'asse Y rivolto verso l'alto - Selezionate questa opzione per riorientare il modello.

    • Preelaborazione (solo formato STEP) - Le opzioni per la preelaborazione dei parasolidi. Le opzioni sono:

      • Nessuna - Comportamento predefinito del lettore Parasolid senza preelaborazione del modello.
      • Automatico - Utilizza l'algoritmo di preelaborazione Translator utilizzato nell'esportazione del modello Parasolid, che include la centratura del modello (se al di fuori del riquadro di delimitazione Parasolid valido) e l'algoritmo HealAndSew.
      • Rimuovi solo le entità di piccole dimensioni (avanzato) - Il lettore Parasolid utilizza l'algoritmo Bodyshop per rimuovere piccole entità (ad esempio bordi piccoli, facce piccole e frammentate e punte) e la suddivisione periodica delle entità (ad esempio facce periodiche e bordi degli anelli). Include anche la preelaborazione avanzata per i bordi degli anelli divisi, la riparametrizzazione delle superfici sottostanti delle facce divise, l'impostazione della forza di un anello di taglio su tutte le facce e il taglio delle curve SP delle alette.
      • Rimuovi solo le entità di piccole dimensioni (base) - Il lettore Parasolid utilizza l'algoritmo Bodyshop per rimuovere piccole entità (ad esempio bordi piccoli, facce piccole e frammentate e punte) e la suddivisione periodica delle entità (ad esempio facce periodiche e bordi degli anelli).
      • Rimuovi solo le entità piccole (avanzata) e converti tutte le superfici in superfici b - Simile all'opzione Rimuovi solo piccole entità (avanzata), con la fase di preelaborazione aggiuntiva in cui tutte le superfici vengono convertite in superfici b.

    • Versione (solo formati PARASOLID eSTEP) - Specifica la versione del formato.

    • Usa l'ultima versione (solo formati PARASOLID e STEP): quando l'opzione è selezionata (impostazione predefinita), è utilizzata l'ultima versione supportata e il campo Versione non è modificabile. Deseleziona per modificare il campo della versione e seleziona il formato versione a tua scelta.

    • Usa unità personalizzate per l'esportazione (solo formato STEP): seleziona l'opzione per scegliere un'unità di misura personalizzata durante l'esportazione. Le opzioni sono Centimetri, Piedi, Pollici, Metri o Millimetri. Se l'opzione non è selezionata, il file STEP per impostazione predefinita è senza unità.

      Finestra di dialogo Esporta: menu a discesa delle unità personalizzate

    • Usa la modalità di compatibilità per superfici e curve (solo formato IGES) - Seleziona questa opzione per esportare in una versione IGES precedente per la compatibilità con i sistemi CAD e CAM precedenti.

    • Risoluzione (solo formati GLTF, OBJ, 3MF e STL) - Seleziona la risoluzione del file: Grossolana, Media, Fine o Personalizzata. Se è selezionato Personalizzata, per i formati  GLTF, OBJ e 3MF specifica la tolleranza della distanza, la tolleranza angolare e la lunghezza massima della corda. Per il formato STL, specifica un valore per Deviazione angolare, Tolleranza cordale e Larghezza minima sfaccettatura.

    • Comprimi (solo formato GLTF) - Comprimi le mesh durante l'esportazione. La geometria senza mesh non è compressa.

    • Formato STL (solo formato STL) - Specifica se l'esportazione STL è testo o binario.

    • Unità (solo formato STL) - Specifica le unità di misura utilizzate per l'esportazione STL: Centimetro, Piede, Pollice, Metro, Millimetro o Iarda.

    • Opzioni - Seleziona uno dei seguenti:

      • Scarica - Scarica il file sul tuo computer.

      • Scarica e archivia il file in una nuova scheda - Scarica il file sul tuo computer e crea inoltre una nuova scheda nel documento corrente in cui è archiviato il file.

        • Il percorso di download è specifico per il browser. Se desideri che venga richiesto di salvare in una posizione diversa, cerca nelle impostazioni del browser un'opzione che indica al browser di chiedere dove salvare ogni file prima di scaricarlo.

      • Email con collegamento per lo scaricamento del file - Invia per email il file esportato come collegamento per il download (ovvero con tutti i tipi di piano tranne Gratuito e Formazione). Vedi la sezione Esportazione via email con collegamento per lo scaricamento del file qui di seguito.

      • Memorizza il file in una nuova scheda - Crea una nuova scheda nel documento corrente in cui è archiviato il file.

    • Esporta parti uniche come file singoli: per impostazione predefinita (deselezionata), se sono selezionate più parti, queste sono esportate come un unico file. Se l'opzione è selezionata, le parti sono esportate come singoli file, compressi insieme.

    • Applica le regole di esportazione ai contenuti (disponibile solo quando sono selezionati più Part Studio o Assiemi prima dell'esportazione) - Se l'opzione è selezionata (impostazione predefinita), le regole di esportazione sono applicate a tutti i file all'interno della cartella zip. Se è deselezionata, le regole di esportazione sono applicate solo alla cartella zip e non ai singoli file all'interno della cartella zip.

      Quando questa opzione è disponibile, è fornito un collegamento Visualizza le regole di esportazione, nella seconda riga sottostante, che apre l'Account > Preferenze > Esporta le regole in una nuova scheda del browser.

    • Includi istanze nascoste nell'esportazione: se necessario, fai clic su questa casella di controllo per includere le istanze nascoste nell'esportazione.

    3. Quando si esporta in formato OBJ, l'esportazione è un file.zip contenente i file .obj e .mtl. Il file.obj è solo in metri. Per reimportare il file.obj, devi prima estrarre il file.zip e importare solo il file.obj. I file contenenti file.obj e .mtl non sono supportati.

  3. Fai clic su Esporta.

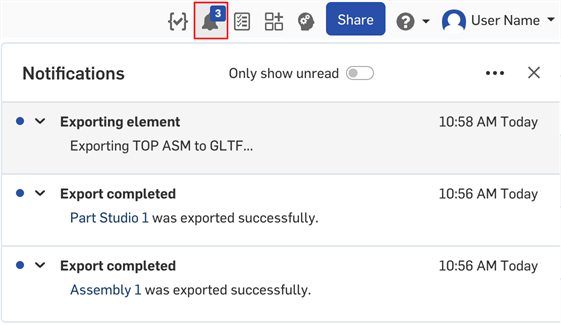

Le parti e le istanze nascoste e sospese non sono incluse nelle esportazioni degli assiemi.

Esportare tramite email con link per lo scaricamento del file

A ogni esportazione, puoi inviare via email il file esportato come collegamento per il download (con tutti i tipi di piano ad eccezione di quello gratuito o per la formazione). Seleziona Email con link per il download del file:

Finestra di dialogo Esporta con l'opzione Email con collegamento per lo scaricamento del file selezionata

Inserisci l'indirizzo email del destinatario, un oggetto personalizzato per l'email e un messaggio facoltativo. Specifica per quanto tempo vuoi che il collegamento per il download sia disponibile: il valore predefinito è pari a 3 giorni.

Per proteggere con password il collegamento che invii, seleziona Richiedi password per il download e inserisci una password nel campo successivo. Nota: non inviare mai una password tramite email, ma specifica nel messaggio al destinatario di contattarti per la password tramite altri mezzi.

Il destinatario riceve un'email con marchio Onshape con il collegamento per scaricare la parte o l'assieme esportato.

Gli schizzi vengono esportati nelle unità predefinite del documento e le facce planari vengono esportate solo con geometria solida esterna, senza dimensioni o geometria interna. Specifica un nome di file, seleziona il formato e la versione. Se necessario, seleziona la casella accanto a Imposta l'altezza z su zero e le normali come positive (utilizza questa opzione per assicurarti che tutti i normali vettori di componenti con coordinate sul piano z abbiano un componente z positivo). Fai clic su Esporta.

Le spline vengono esportate come spline. Se preferisci ampliare la spline in polilinee, seleziona la casella di controllo Esporta spline come polilinee nella finestra di dialogo Esporta.

Specifica un nome di file, seleziona il formato e la versione. Se necessario, seleziona la casella accanto a Imposta l'altezza z su zero e le normali come positive (utilizza questa opzione per assicurarti che tutti i vettori normali di componenti con coordinate sul piano z abbiano un componente z positivo). Fai clic su Esporta.

Le spline vengono esportate come spline. Se preferisci ampliare la spline in polilinee, seleziona la casella di controllo Esporta spline come polilinee nella finestra di dialogo Esporta.

Quando si esporta una faccia planare dall'area grafica, utilizza l'opzione Esporta come DXF/DWG. Specifica un nome di file, seleziona il formato e la versione. Se necessario, seleziona la casella accanto a Imposta altezza z su zero e le normali come positive (utilizza questa opzione per assicurarti che tutti i vettori normali di componenti con coordinate sul piano z abbiano un componente z positivo). Fai clic su Esporta. (Utilizzando l'opzione Esporta... esporta l'intera parte non solo la faccia planare.)

Esempio di esportazione di una faccia planare dal menu contestuale nell'area grafica

Vedi Esportazione di un disegno per ulteriori informazioni.

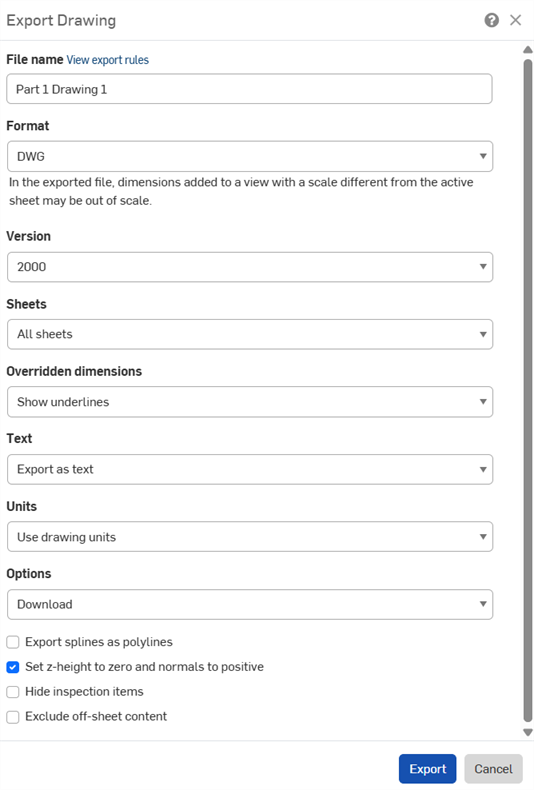

Finestra di dialogo Esporta

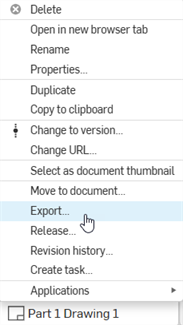

  1. Fai clic con il pulsante destro del mouse sulla scheda Disegno.
  2. Seleziona Esporta.
  3. Specifica un nome per il file di esportazione.
  4. Seleziona il formato di esportazione desiderato.
  5. Se necessario, seleziona la versione e i fogli.
    • Se si seleziona Fogli personalizzati, inserisci un intervallo o i numeri dei fogli.
  6. Scegliete come trattare le dimensioni sostituite:
    1. Mostra sottolineature
    2. Nascondi sottolineature
  7. Indica come esportare testo e annotazioni basate su testo:
    • Se si esegue l'esportazione in un PDF, selezionare una delle seguenti opzioni:
      • Normale: esporta il testo normalmente
      • Selezionabile: esporta come testo selezionabile
    • Per i formati DWG, DXF e DWT, selezionate uno dei seguenti:
      • Esporta come testo - Esporta il testo come mostrato nel disegno.
      • Esplode in polilinee (note) - Esplode le note del disegno in polilinee.
      • Esplodi tutto in polilinee: esplode tutte le note di disegno, il testo delle celle di tabella e le dimensioni in polilinee.
  8. Se stai esportando in un PDF, scegli di esportare a colori, in bianco e nero o in scala di grigi.
  9. Seleziona l'operazione da eseguire per il file di esportazione:
    1. Scarica
    2. Scarica e salva il file in una nuova scheda
    3. Email con link per il download del file
    4. Memorizza il file in una nuova scheda
    5. Salva in un'app integrata (Google Drive, ad esempio), se necessario.
  10. Se sono esportati più disegni contemporaneamente (vedi Esportare più disegni di seguito), seleziona Applica regole di esportazione ai contenuti per applicare le regole di esportazione a tutti i file all'interno della cartella zip. Se l'opzione è deselezionata, le regole di esportazione sono applicate solo alla cartella zip e non ai singoli file all'interno della cartella zip.

    Quando questa opzione è disponibile, è visualizzato un collegamento Visualizza regole di esportazione, che apre Account > Preferenze > Esporta le regole in una nuova scheda del browser.

  11. Indica se esportare le spline come polilinee, disponibili per tutti i formati tranne PDF.
  12. Per le esportazioni in DWG, DWT e DXF, puoi selezionare la casella Imposta l'altezza z su zero e i valori normali come positivi. In questo modo, l'altezza z/direzione di qualsiasi normale di un foro sarà positiva (+1) per i disegni con geometria vista.
  13. Scegliete di mostrare o nascondere gli elementi di ispezione nell'esportazione.
  14. Fai clic su Esporta.

Esportare più disegni

Per esportare più disegni contemporaneamente, apri il Gestione schede e fai clic tenendo premuto il tasto Ctrl per selezionare più disegni. Fai clic con il pulsante destro del mouse per aprire il menu contestuale e selezionate l'opzione Esporta disegni, quindi segui i passaggi precedenti, iniziando dal passaggio 3.

Quando hai entità rilasciate, puoi eseguire l'esportazione direttamente dalla cronologia delle revisioni:

  1. Fai clic con il pulsante destro del mouse sull'entità rilasciata, ad esempio una scheda Assieme e seleziona Cronologia revisioni.
  2. Viene visualizzata la finestra di dialogo Cronologia revisioni.
  3. Fai clic sul pulsante Esporta per il rilascio contenente le entità che vuoi esportare:

    Esempio di visualizzazione del pulsante Esporta nella finestra di dialogo Cronologia revisioni

  4. Seleziona le opzioni di esportazione che preferisci.

  • Caratteri del nome di file come barra rovesciata (\), barra in avanti (/), asterisco (*), due punti (:), barra verticale (|), maggiore di (<), inferiore a (>), punto interrogativo (?) e le virgolette («) vengono sostituite automaticamente con un trattino (-) quando vengono esportate, per evitare problemi con la gestione dei file di diversi sistemi operativi.

Onshape consente di esportare parti e superfici (da Part Studio), Part Studio, istanze (da assiemi), sottoassiemi e assiemi.

Per esportare, selezionare uno dei seguenti metodi:

  1. Inserisci un nome di file per il file di esportazione.
  2. Specifica un formato: Parasolid, ACIS, IGES, SOLIDWORKS, Collada, GLTF, OBJ, Rhino, STL, 3MF o STEP. (Specifica una versione, se necessario).
  3. Seleziona un'opzione:
    • Scarica
    • Scarica e archivia il file in una nuova scheda
    • Memorizza il file in una nuova scheda
  4. Quando sono presenti più parti nel Part Studio, tocca la casella di controllo Esporta parti come file singoli.
  5. Tocca Esporta in basso a destra.

Quando scarichi in formato OBJ, puoi selezionare una risoluzione personalizzata (grossa, media, fine, personalizzata).

Onshape consente di esportare parti e superfici (da Part Studio), Part Studio, istanze (da assiemi), sottoassiemi e assiemi.

  1. Seleziona uno dei seguenti metodi:

    • Per esportare una o più parti da un Part Studio, seleziona le parti nell'elenco delle parti o direttamente nell'area grafica. Per esportare una o più istanze da un assieme, seleziona le varianti dall'elenco funzioni o direttamente nell'area grafica, quindi seleziona Esporta dal menu contestuale a tre punti.

    • Per esportare Part Studio, assiemi o sottoassiemi, seleziona il menu Overflow nella scheda Part Studio o Assieme (assicurati che la scheda non sia aperta quando selezioni il menu), quindi tocca Esporta.

      Menu schede con Esporta Finestra di dialogo Esporta

  2. Specifica i parametri da utilizzare:

    • Nome del file - Per impostazione predefinita, questo è il nome della scheda o della scheda corrente da cui è stata derivata la parte (Part Studio, Assieme) e il nome della parte (se è selezionata una singola parte). Se necessario, inserisci un nuovo nome.

      • Caratteri speciali immessi nel campo Nome file, ad esempio barra rovesciata (\), barra anteriore (/), asterisco (*), due punti (:), barra verticale (|), maggiore di (<), inferiore a (>), punto interrogativo (?) e le virgolette (") sono sostituite automaticamente con un trattino (-) quando sono esportate, per evitare problemi con la gestione dei file di diversi sistemi operativi. Sono inclusi i caratteri a cui fanno riferimento le proprietà del tipo di data e altre proprietà.

      Se il formato della proprietà Tipo di data non viene modificato rispetto all'impostazione predefinita, il formato



      è AAAA-MM-GG quando viene esportato.

    • Formato - Il formato in cui sono esportati parti, Part Studio o assiemi. Le opzioni sono PARASOLID, ACIS, STEP, IGES, SOLIDWORKS, PVZ, JT, COLLADA, RHINO, GLTF, OBJ, 3MF e STL.

    • Versione (solo formati PARASOLID eSTEP) - Specifica la versione del formato.

    • Usa l'ultima versione (PARASOLID) e STEP (solo formati) - Se selezionato, viene utilizzata l'ultima versione supportata e il campo Versione non è modificabile. Deseleziona per modificare il campo della versione e seleziona il formato versione a tua scelta.

    • Risoluzione (solo formati GLTF, OBJ, 3MF e STL) - Seleziona la risoluzione del file: Grossolana, Media, Fine o Personalizzata. Se è selezionato Personalizzata, per i formati  GLTF, OBJ e 3MF specifica la tolleranza della distanza, la tolleranza angolare e la lunghezza massima della corda. Per il formato STL, specifica un valore per Deviazione angolare, Tolleranza cordale e Larghezza minima sfaccettatura.

    • Comprimi (solo formato GLTF) - Comprimi le mesh durante l'esportazione. La geometria senza mesh non è compressa.

    • Formato STL (solo formato STL) - Specifica se l'esportazione STL è testo o binario.

    • Unità (solo formato STL) - Specifica le unità di misura utilizzate per l'esportazione STL: Centimetro, Piede, Pollice, Metro, Millimetro o Iarda.

    • Opzioni - Seleziona uno dei seguenti:

      • Scarica - Scarica il file sul tuo computer.

      • Scarica e archivia il file in una nuova scheda - Scarica il file sul tuo computer e crea inoltre una nuova scheda nel documento corrente in cui è archiviato il file.

        • Il percorso di download è specifico per il browser. Se desideri che venga richiesto di salvare in una posizione diversa, cerca nelle impostazioni del browser un'opzione che indica al browser di chiedere dove salvare ogni file prima di scaricarlo.

      • Memorizza il file in una nuova scheda - Crea una nuova scheda nel documento corrente in cui è archiviato il file.

    3. Quando si esporta in formato OBJ, l'esportazione è un file.zip contenente i file .obj e .mtl. Il file.obj è solo in metri. Per reimportare il file.obj, devi prima estrarre il file.zip e importare solo il file.obj. I file contenenti file.obj e .mtl non sono supportati.

  3. Tocca Esporta.

Le parti e le istanze nascoste e soppresse NON sono incluse nelle esportazioni degli assiemi.

Puoi esportare i disegni Onshape nei seguenti formati:

La funzione di esportazione offre l'opportunità di selezionare il formato desiderato; al termine della conversione, il file viene scaricato anche sul computer locale.

  1. Tocca il menu contestuale a tre punti.
  2. Seleziona Esporta.
  3. Specifica un nome per il file di esportazione.
  4. Seleziona il formato di esportazione desiderato:
    • .DWG
    • .DXF
    • .DWT
    • .PDF
  5. Per esportare in DXF o DWG, scegli la versione e i fogli. Per esportare in PDF, scegli se esportare il testo normalmente o come testo selezionabile.
  6. Scegli come trattare le dimensioni sovrascritte: Mostra sottolineature o Nascondi sottolineature
  7. Se lo desideri puoi indicare che il testo venga esploso al momento dell'esportazione.
  8. Seleziona l'operazione da eseguire per il file di esportazione:
    1. Scarica solo il file
    2. Scarica il file e memorizzalo in una nuova scheda del documento
    3. Solo memorizzare il file in una nuova scheda
  9. Per le esportazioni DWG, DWT e DXF, seleziona la casella Imposta l'altezza Z su zero e le normali come positive. In questo modo, l'altezza Z/direzione di qualsiasi normale di un foro sarà positiva (+1) per i disegni con geometria vista.
  • Le superfici possono essere esportate singolarmente dall'elenco delle parti in Part Studio o dal menu contestuale dell'area grafica.
  • Le parti possono essere esportate individualmente dall'elenco delle parti (nei Part Studio).
  • È possibile selezionare più parti contemporaneamente nei Part Studio. Per i formati STL e Parasolid, scegli di esportare come un unico file o come singoli file.
  • In Assiemi, utilizza l'opzione della scheda Esporta per esportare l'intero assieme contemporaneamente o selezionare istanze e sottoassiemi da esportare nell'elenco istanze.

L'esportazione come file singoli crea un file zip con più file, ciascuno contenente una singola parte.
I dati scaricati non conterranno funzioni o cronologia funzioni. Per ulteriori informazioni, consulta gli argomenti riportati di seguito.

Gli schizzi vengono esportati nelle unità predefinite del documento e le facce planari vengono esportate solo con geometria solida esterna, senza dimensioni o geometria interna. Specifica un nome di file, seleziona il formato e la versione. Se necessario, seleziona la casella accanto a Imposta l'altezza z su zero e le normali come positive (utilizza questa opzione per assicurarti che tutti i normali vettori di componenti con coordinate sul piano z abbiano un componente z positivo). Fai clic su Esporta.

Le spline vengono esportate come spline. Se preferisci ampliare la spline in polilinee, seleziona la casella di controllo Esporta spline come polilinee nella finestra di dialogo Esporta.

  1. Tocca il menu overflow accanto allo schizzo nell'elenco funzioni.
  2. Seleziona Esporta come DXF/DWG.

    Finestra di dialogo Esporta

  3. Seleziona il formato e tocca Esporta.

Quando esporti una faccia planare dall'area grafica, utilizza l'opzione Esporta come DXF/DWG. Specifica il nome di un file, seleziona il formato e la versione. Se vuoi, puoi selezionare la casella accanto a Imposta altezza Z su zero e le normali su positivo (utilizza questa opzione per assicurarti che tutti i vettori normali di componenti con coordinate sul piano Z abbiano un componente Z positivo). Fai clic su Esporta.

Onshape consente di esportare parti e superfici (da Part Studio), interi Part Studio, documenti collegati e sottoassiemi e istanze (da Assiemi) nonché interi assiemi.

Per esportare un Part Studio o un Assieme contenente una o più parti:

  1. Seleziona il menu overflow nella scheda Part Studio o Assieme:
  2. Tocca Esporta.
  3. Inserisci un nome di file per il file di esportazione.
  4. Specifica un formato: Parasolid, ACIS, IGES, SOLIDWORKS, Collada, GLTF, OBJ, Rhino, STL, 3MF, PVZ, JT o STEP. (Specifica una versione, se necessario).

  5. Optionally, select to Export models oriented Y axis up.

  6. Scegli una versione. Facoltativamente, seleziona Usa l'ultima versione per assicurarti che l'ultima versione del file venga sempre utilizzata per l'esportazione.
  7. Seleziona un'opzione:
    • Scarica
    • Scarica e archivia il file in una nuova scheda
    • Memorizza il file in una nuova scheda
  8. Quando in un Part Studio o Assieme sono presenti più parti, è possibile esportarle come singoli file.
  9. Tocca Esporta in alto a destra.

Onshape consente di esportare parti e superfici (da Part Studio), Part Studio, istanze (da assiemi), sottoassiemi e assiemi.

  1. Seleziona uno dei seguenti metodi:

    • Per esportare una o più parti da un Part Studio, seleziona le parti nell'elenco delle parti o direttamente nell'area grafica. Per esportare una o più istanze da un assieme, seleziona le varianti dall'elenco funzioni o direttamente nell'area grafica, quindi seleziona Esporta dal menu overflow.

    • Per esportare un Part Studio, un assieme o un sottoassieme, seleziona il menu Overflow nella scheda Part Studio o Assieme (assicurati che la scheda non sia aperta quando selezioni il menu), quindi tocca Esporta.

      Esempio di menu overflow nella scheda Part Studio con il comando Esporta evidenziato

  2. Specifica i parametri da utilizzare:

    • Nome del file - Per impostazione predefinita, questo è il nome della scheda o della scheda corrente da cui è stata derivata la parte (Part Studio, Assieme) e il nome della parte (se è selezionata una singola parte). Se necessario, inserisci un nuovo nome.

      • Caratteri speciali immessi nel campo Nome file, ad esempio barra rovesciata (\), barra anteriore (/), asterisco (*), due punti (:), barra verticale (|), maggiore di (<), inferiore a (>), punto interrogativo (?) e le virgolette (") sono sostituite automaticamente con un trattino (-) quando sono esportate, per evitare problemi con la gestione dei file di diversi sistemi operativi. Sono inclusi i caratteri a cui fanno riferimento le proprietà del tipo di data e altre proprietà.

      Se il formato della proprietà Tipo di data non viene modificato rispetto all'impostazione predefinita, il formato



      è AAAA-MM-GG quando viene esportato.

    • Formato - Il formato in cui sono esportati parti, Part Studio o assiemi. Le opzioni sono PARASOLID, ACIS, STEP, IGES, SOLIDWORKS, PVZ, JT, COLLADA, RHINO, GLTF, OBJ, 3MF e STL.

    • Esporta i modelli con l'asse Y rivolto verso l'alto - Selezionate questa opzione per riorientare il modello.

    • Versione (solo formati PARASOLID eSTEP) - Specifica la versione del formato.

    • Usa l'ultima versione (PARASOLID) e STEP (solo formati) - Se selezionato, viene utilizzata l'ultima versione supportata e il campo Versione non è modificabile. Deseleziona per modificare il campo della versione e seleziona il formato versione a tua scelta.

    • Risoluzione (solo formati GLTF, OBJ, 3MF e STL) - Seleziona la risoluzione del file: Grossolana, Media, Fine o Personalizzata. Se è selezionato Personalizzata, per i formati  GLTF, OBJ e 3MF specifica la tolleranza della distanza, la tolleranza angolare e la lunghezza massima della corda. Per il formato STL, specifica un valore per Deviazione angolare, Tolleranza cordale e Larghezza minima sfaccettatura.

    • Formato STL (solo formato STL) - Specifica se l'esportazione STL è testo o binario.

    • Unità (solo formato STL) - Specifica le unità di misura utilizzate per l'esportazione STL: Centimetro, Piede, Pollice, Metro, Millimetro o Iarda.

    • Opzioni - Seleziona uno dei seguenti:

      • Scarica - Scarica il file sul tuo computer.

      • Scarica e archivia il file in una nuova scheda - Scarica il file sul tuo computer e crea inoltre una nuova scheda nel documento corrente in cui è archiviato il file.

        • Il percorso di download è specifico per il browser. Se desideri che venga richiesto di salvare in una posizione diversa, cerca nelle impostazioni del browser un'opzione che indica al browser di chiedere dove salvare ogni file prima di scaricarlo.

      • Memorizza il file in una nuova scheda - Crea una nuova scheda nel documento corrente in cui è archiviato il file.

    3. Quando si esporta in formato OBJ, l'esportazione è un file.zip contenente i file .obj e .mtl. Il file.obj è solo in metri. Per reimportare il file.obj, devi prima estrarre il file.zip e importare solo il file.obj. I file contenenti file.obj e .mtl non sono supportati.

  3. Tocca Esporta in alto a destra.

Le parti e le istanze nascoste e soppresse NON sono incluse nelle esportazioni degli assiemi.

  • Le superfici sono esportabili singolarmente dall'elenco Parti in Part Studio.
  • Le parti sono esportabili singolarmente dall'elenco Parti (nei Part Studio).
  • È possibile selezionare più parti contemporaneamente nei Part Studio. Per i formati STL e Parasolid, scegli di esportare come un unico file o come singoli file.
  • Puoi esportare documenti collegati.
  • In Assiemi, utilizza l'opzione Esporta scheda per esportare l'intero assieme contemporaneamente.

L'esportazione come singoli file crea un file zip con più file ciascuno contenente una singola parte.

  • Gli schizzi sono esportabili nei formati DWG e DXF e in formato Release 11
  • Le facce planari sono esportabili nei formati DWG e DXF e nel formato Release 11

I dati scaricati non conterranno funzioni o cronologia funzioni. Per ulteriori informazioni, consulta gli argomenti riportati di seguito.

È possibile esportare i disegni Onshape nei seguenti tipi di file:

La funzione di esportazione offre l'opportunità di selezionare il formato desiderato; al termine della conversione, il file viene scaricato anche sul computer locale.

  1. Tocca la scheda Disegno.
  2. Seleziona Esporta.
  3. Specifica un nome per il file di esportazione.
  4. Seleziona il formato di esportazione desiderato:
    • .DWG
    • .DXF
    • .DWT
    • .PDF
  5. Per esportare in DXF o DWG, scegli la versione e i fogli. Per esportare in PDF, scegli se esportare il testo normalmente o come testo selezionabile.
  6. Scegli come trattare le dimensioni sovrascritte: Mostra sottolineature o Nascondi sottolineature
  7. Se lo desideri puoi indicare che il testo venga esploso al momento dell'esportazione.
  8. Seleziona l'operazione da eseguire per il file di esportazione:
    1. Scarica solo il file
    2. Scarica il file e memorizzalo in una nuova scheda del documento
    3. Solo memorizzare il file in una nuova scheda
  9. Per le esportazioni in DWG, DWT e DXF, puoi selezionare la casella Imposta l'altezza Z su zero e le normali come positive. In questo modo, l'altezza Z/direzione di qualsiasi normale di un foro sarà positiva (+1) per i disegni con geometria vista.

Accedi al comando Esporta dal menu overflow accanto allo schizzo nell'elenco funzioni. Accedi al comando Esporta per una faccia planare dopo aver selezionato la faccia e utilizzando il menu contestuale. Gli schizzi vengono esportati nelle unità predefinite del documento e le facce planari vengono esportate solo con geometria solida esterna, senza quote o geometria interna.

Seleziona il formato e fai clic su Esporta.

Quando esporti una faccia planare dall'area grafica, utilizza l'opzione Esporta come DXF/DWG (questa viene esportata nel formato Release 11). Utilizzando l'opzione Esporta... si esporta l'intera parte non solo la faccia planare.
