È possibile esportare i disegni Onshape nei seguenti tipi di file:

  • PDF
  • DWG
  • DXF
  • DWT
  • SVG
  • PNG
  • JPEG

  • CSV (per gli elenchi di elementi di ispezione dei disegni)

Per impostare le regole di Esportazione per i disegni, inclusa l'esportazione del numero di simboli di ispezione di un disegno, vedi come impostare la preferenza sul tuo account in Gestione del piano Onshape e come utilizzare le regole di esportazione in questo argomento, di seguito.

Default dialog for exporting a drawing to DWG

  1. Right-click the drawing tab and select Export.

    A drawing tab has been right-clicked, and Export is highlighted on the context menu.

    To export multiple drawings at once, open the tab manager () and Ctrl+click to select multiple drawings. Right-click the selection to open the context menu, and select the Export drawings option.

  2. Fill out the Export Drawing dialog. The dialog fields vary depending on the selected Format:
    • File name: Specify a name for the export file.
    • Format: Select the desired export format.
    • Version: Select the appropriate version.
    • Sheets: Select the sheets to export.
      • Se si seleziona Fogli personalizzati, inserisci un intervallo o i numeri dei fogli.
    • Overridden dimensions: Choose to show or hide underlines in overridden dimensions:
    • Text: Indicate how to export text and text-based annotations:
      • Se si esegue l'esportazione in un PDF, selezionare una delle seguenti opzioni:
        • Normale: esporta il testo normalmente
        • Selezionabile: esporta come testo selezionabile
      • Per i formati DWG, DXF e DWT, selezionate uno dei seguenti:
        • Esporta come testo - Esporta il testo come mostrato nel disegno.
        • Esplode in polilinee (note) - Esplode le note del disegno in polilinee.
        • Esplodi tutto in polilinee: esplode tutte le note di disegno, il testo delle celle di tabella e le dimensioni in polilinee.
    • Color: Export PDFs in color, black and white, or grayscale.
    • Units: For DWG and DXF formats, choose to use the drawing units or specify another unit.
    • Options: Select what to do with the export file.
    • Apply export rules to contents: If multiple drawings are exported at once, check this option to have export rules applied to all the files within the zip folder. When unchecked, export rules are applied only to the zip folder, and not to individual files inside the zip folder. When this option is available, a View export rules link is provided, which opens the Account > Preferences > Export rules in a new browser tab
    • Export splines as polylines: Available for all formats except PDF.
    • Set z-height to zero and normals to positive: For DWG, DWT, and DXF exports, check this option to set the z-height/direction of any hole normals to be positive (+1) for drawings with view geometry.
    • Hide inspection items: Inspection items are shown in the export by default.
    • Exclude off-sheet content: For DWG, DWT, and DXF exports, you can include or exclude content that extends beyond the edges of the sheet.
  3. Fai clic su Esporta.

Suggerimenti

  • Quando avvii l'esportazione, nella parte superiore della finestra viene visualizzata un fumetto blu:

    [ ] is being prepared for export. You will receive a notification with its status

    Ricevi anche una notifica al termine dell'esportazione:

    Notifica che indica il completamento dell'esportazione

  • Le esportazioni dei disegni sono un output semplificato leggibile dalla maggior parte dei lettori DWG.
  • Per esportare le note come polilinee, è inoltre possibile utilizzare il comando Esplodi nel menu contestuale Nota.
  • Per esportare singoli componenti dall'interno della Pagina dei documenti (solo nella vista Elenco), fate clic con il pulsante destro del mouse sull'entità nell'elenco e selezionate l'opzione Esporta dal menu contestuale.
  • Le proprietà dell'immagine non sono disponibili per le immagini incorporate sui disegni importati.
  • Per esportare un disegno con note contenenti testo barrato, seleziona Versione 2013 nella finestra di dialogo.
  • La dimensione massima del foglio personalizzato per un disegno esportato è 1800 pollici di larghezza x 1800 pollici di altezza. Vedi Fogli per ulteriori informazioni.
  • Per esportare il conteggio dei simboli di ispezione in un file.csv ordinato di tutte le etichette dei simboli di ispezione, vedi Esportazione degli articoli di ispezione.
  • Per esportare l'elenco delle definizioni del disegno in un file .csv ordinato di tutte le annotazioni del disegno, vedere Esportazione dell'elenco delle definizioni del disegno.

Nell'app per dispositivi mobili, è possibile esportare i disegni Onshape nei seguenti tipi di file:

  • DXF
  • DWG
  • DWT
  • PDF

La funzione di esportazione offre la possibilità di selezionare il formato desiderato; al termine della conversione, il file viene inoltre scaricato sul dispositivo.

Passaggi

  1. Tocca il icona del menu overflow menu overflow nella scheda disegni.

    Schermata di passaggio 1 per Esportazione di un disegno

  2. Tocca Esporta

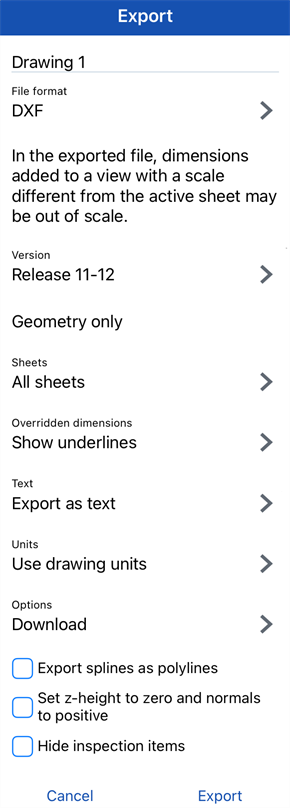

    Export drawing dialog on iOS

  3. Usa le caselle di controllo e le frecce a destra di ogni oggetto per modificare le tue preferenze di esportazione.
  4. Quando hai finito di scegliere le tue preferenze, tocca Esporta.
