结构件

1. 轮廓会被创建并存储在 Onshape 文件夹中。取决于您希望从“文档”页面设置和组织库的方式：

   1. 创建文件夹。必须在根文件夹中创建公司库。

   2. 或者，在第一个嵌套文件夹下创建第二个嵌套文件夹。该文件夹的名称用于“选择草图”对话框的“框架轮廓”选项卡上的“标准”输入框。

   3. 或者，在第二个嵌套文件夹下创建第三个嵌套文件夹。该文件夹的名称用于“选择草图”对话框的“框架轮廓”选项卡上的“类型”输入框。

   如果您的层次结构中只有两个文件夹，则第二个嵌套文件夹名称会用于“类型”输入框。

2. 如果这是来自“文档”页面的公司库：

   1. 单击层次结构中根文件夹上的“共享”图标以打开“共享设置”对话框：



   2. 选择“公司”选项卡。

   3. 选中“链接文档”和“共享”复选框。

   4. 单击共享按钮：



   5. 单击关闭按钮。

以下过程说明如何在框架轮廓库中创作框架轮廓。在个人库中创作新的框架轮廓的这些说明同样也可以用于公司库中，前提是用户有权将文档添加到公司框架轮廓库中：

1. 在库层次结构的最低一层文件夹中，单击“创建”>“文档”。

2. 在文档的 Part Studio 选项卡中，创建定义框架轮廓的草图。草图的 Part Studio 名称用于“选择草图”对话框的“框架轮廓”选项卡上的“轮廓”输入框（默认情况下为 Part Studio 1）：



Part Studio 应只有 1 个草图轮廓。创建多个草图不起作用，并且更新库时会导致失败。

3. 在“文档”面板上单击“创建版本”。输入版本名称和说明（选填）。然后单击创建按钮：



4. 在“文档”页面，右击已在其中创建草图文档的文件夹，然后执行以下操作之一：

   • 如果该文件夹尚未设置为框架轮廓库，请选择“设置库”> “我的框架轮廓”。首次设置库时，文件夹图标会发生变化，表示此文件夹是框架轮廓库 ():



   • 如果该文件夹已设置为框架轮廓库，请选择“框架轮廓库” > “更新我的库”。这会将新的框架轮廓更新至框架轮廓库：



5. 根据需要创建其他的轮廓草图文档。然后更新用户库。

建议您一次创建一个框架轮廓以熟悉创作过程，而不是创建多个框架轮廓并将它们同时关联起来。

在“文档”页面中，右击“框架轮廓库”文件夹，然后选择“框架轮廓库” > “取消设置我的库”（如下第一张图所示）。这会移除该文件夹作为用户/公司库，但不会删除该文件夹或其内容。如下方第二张图所示，该文件夹会变为标准文件夹图标，表示这是标准文件夹 ()：

如果对框架库文件夹内的框架轮廓文档进行了更改，则必须更新该文件夹，以使新更改传播到引用该框架轮廓的任何框架特征。

在文档页面中，右键单击“框架轮廓库”文件夹，然后选择“框架轮廓库 > 更新我的库”：

创建公司或用户框架轮廓库，并包含一个或多个框架轮廓后：

1. 创建新文档。

2. 单击特征工具栏上的“框架”特征工具栏图标 ()：



3. 激活“草图轮廓> 框架轮廓”选项卡。单击“库”下拉菜单并选择包含框架轮廓文档的库：



4. 选择轮廓后，单击“完成”：



5. 根据需要应用步骤部分中概述的任何其他“框架”特征设置，然后单击复选标记以接受新的框架。

More than 3 folders can be added. To add another folder level:

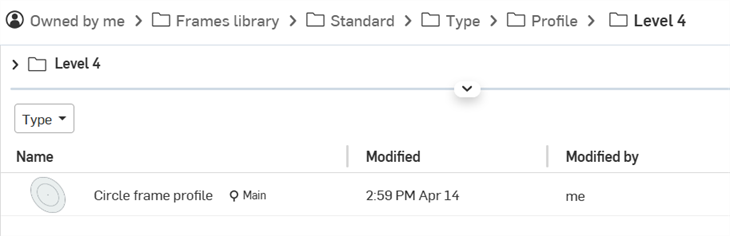

1. Go to the Documents page and navigate under the third folder (assuming you wish to add a fourth level folder). Then Create a new Folder:



2. In the New folder dialog, provide a Folder name and click Create.

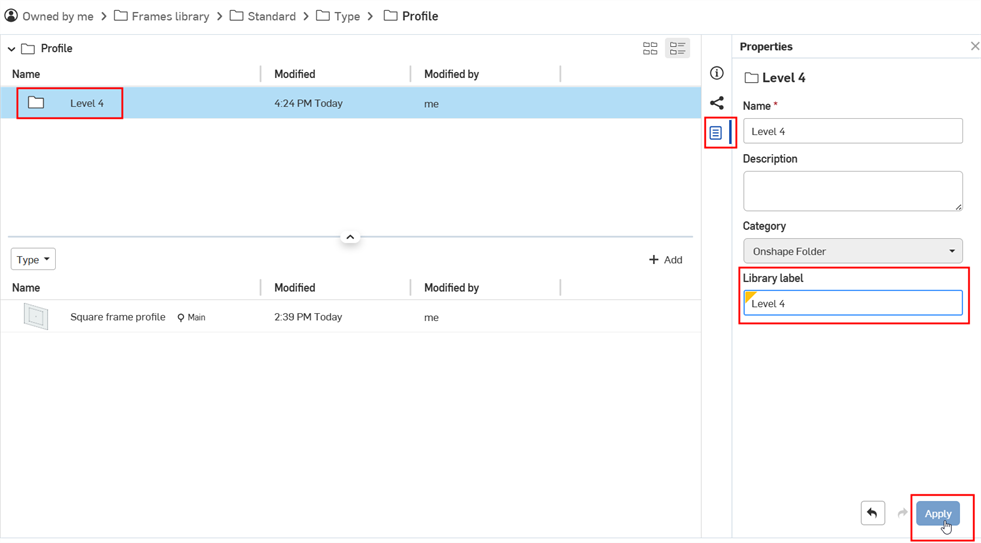

3. On the Documents page, select the folder and click the Properties icon () to open the folder's Properties in the right side panel (see the image below).

4. Enter a label for the folder in the Library label field. Use the Undo () and Redo () buttons to remove text or rewrite text in this field.

5. Click Apply.



6. Add a frame profile document to the folder.

There must be at least one frame profile document in the last folder in the folder tree.

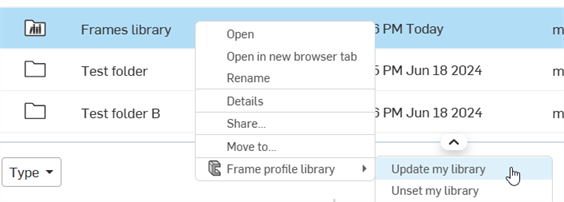

7. Navigate to the Frame profile library's root folder. Right-click and select Frame profile library > Update my library:

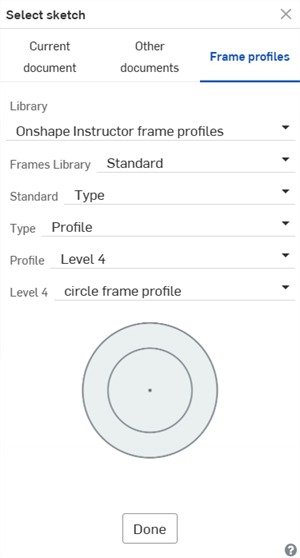

8. Open a document, and using the Frame feature, navigate to the Select sketch dialog. There is now a fourth level that displays the frame profile:



   Select sketch dialog showing a fourth folder level with the frame profile

Notes

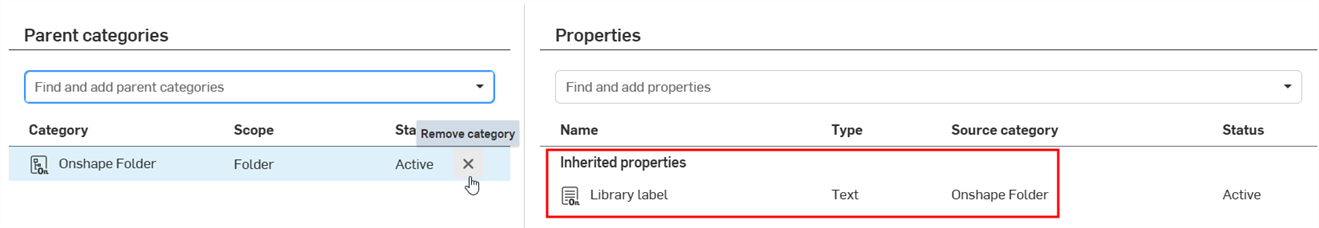

• For enterprise/company library folders, since Library labels are inherited from the Onshape Document and Onshape Folder Categories, if you remove these categories, the Library label field is no longer visible or usable. If these categories were previously removed, add them using the Find and add parent categories dropdown.



• You must have at least one frame profile document in the last folder in your folder tree.

• If you have up to 3 folders, they do not require labels, and are automatically labeled Standard, Type and Profile, in sequence.

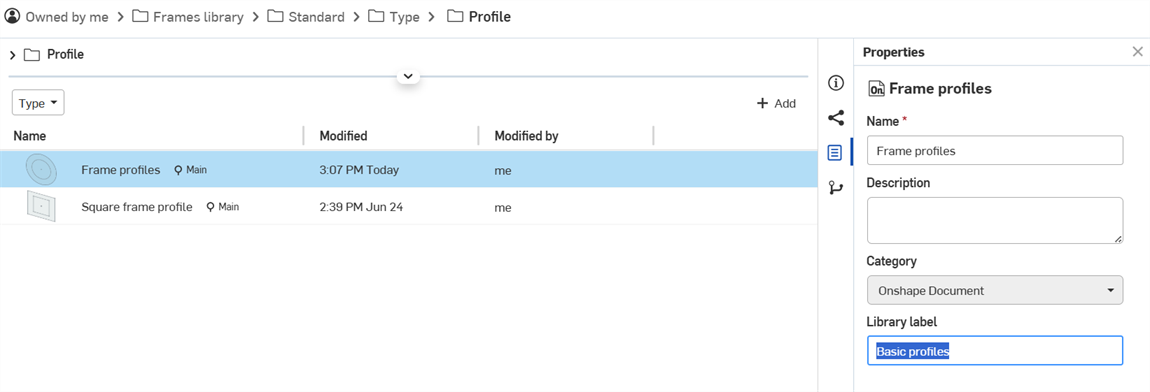

• If you have multiple Frames in the same document (each in their own Part Studio), the document must also have a Library label property.

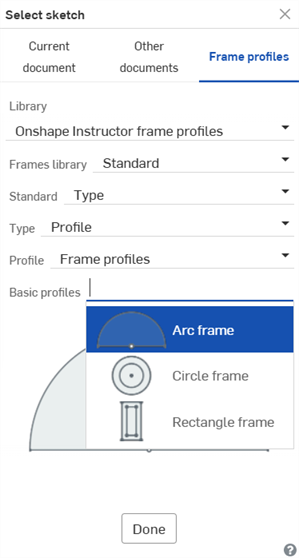

  Multiple Basic profile frames in the same document

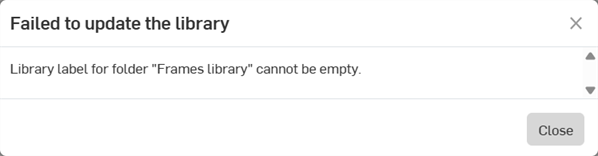

• If you have more than 3 folders, all folders must have labels applied to them. If not, the following message is displayed when updating the library:



• You can add up to 10 primary folder levels (including the root folder).

• You can branch folders from any of the primary 10 folder levels. For example, in the fourth folder, you could create as many folders as required, and each of these folders can go 10 folder levels deep.

• 无法删除框架轮廓库文件夹。首先取消设置文件夹，然后将其删除。

• 无法编辑要素库文件夹的共享权限。首先取消设置文件夹。然后才可以编辑共享权限。
