导出文件

Onshape 可让您导出零件和曲面（从 Part Studio）、Part Studio、实例（从装配体）、子装配体和装配体。

1. 选择以下方法之一：

   • 若要从 Part Studio 导出一个或多个零件，请在零件清单或直接在图形区域中选择零件。若要从装配体中导出一个或多个实例，请在“特征”列表或直接在图形区域中选择实例。然后右击访问环境菜单并单击“导出”：



   • 若要导出 Part Studio、装配体或子装配体，请右击选项卡，然后单击“导出”：



   • 若要同时导出多个 Part Studio 或多个装配体，请打开选项卡管理器然后在按住 Ctrl 键的同时单击以选择多个 Part Studio 或装配体。右击打开环境菜单，然后单击“导出”。您无法导出 Part Studio 和装配体的组合：



     导出多个装配体

2. 指定要使用的参数：



   • 文件名 - 默认情况下，这是派生零件的当前选项卡或选项卡的名称（Part Studio、装配体）和零件名称（如果选择了单个零件）。可以选择输入新名称。

   在“文件名”字段框中输入的特殊字符，例如反斜杠 (\)、正斜杠 (/)、星号 (*)、冒号 (:)、竖线 (|)、大于 (>)，小于 (<)、问号 (?)，和引号 (") 在导出时会自动替换为连字符 (-)，以防止不同操作系统的文件管理器出现问题。这包括日期类型特性和其他特性中引用的字符。

   如果未更改日期类型特性格式的默认设置，则导出时格式为 YYYY-MM-DD。

   参见导出规则和特性设置。

   • 格式 - 零件、Part Studio 或装配体的导出格式。选项有 PARASOLID、ACIS、STEP、IGES、SOLIDWORKS、PVZ、JT、COLLADA、RHINO、GLTF、OBJ、3MF 和 STL。

   • 导出 Y 轴向上的模型 - 选中此选项可重新定向模型。

   • 预处理（仅限 STEP 格式） - Parasolid 预处理选项。选项有：

     • 无 - 没有模型预处理的 Parasolid 阅读器的默认行为。
     • 自动 - 使用在 Parasolid 模型导出中使用的 Translator 预处理算法，其中包括模型居中（如果在有效的 Parasolid 界限框之外）和 HealandSew 算法。
     • 仅移除小型图元（高级版） - Parasolid 阅读器使用 Bodyshop 算法移除小图元（即小的边、小的银面以及尖刺）和分割周期性图元（即周期性面和环形边）。这还包括分割环形边的高级预处理、分割面的底层曲面的重新参数化、强制设置修剪循环至所有面以及修剪翼的 SP-曲线。
     • 仅移除小的图元（基本版） - Parasolid 阅读器使用 Bodyshop 算法移除小图元（即小的边、小的银面以及尖刺）和分割周期性图元（即周期性面和环形边）。
     • 仅移除小实体（高级）并将所有曲面转换为 b 曲面 -与 “仅移除小实体（高级）” 选项类似，还有额外的预处理步骤，即所有曲面都转换为 b 曲面。

   • 版本（仅限 PARASOLID、RHINO 和 STEP 格式） - 指定格式版本。

   • 使用最新版（仅限 PARASOLID、RHINO 和 STEP 格式） - 当选中时（默认），将使用支持的最新版本，并且“版本”输入框不可编辑。取消选中即可编辑“版本”输入框，然后选择您选择的格式版本。

   • 使用自定义单位进行导出（仅限 STEP 格式） - 导出时选中此项以选择自定义计量单位。选项包括“厘米”、“英尺”、“英寸”、“米”或“毫米”。如果未选中，则 STEP 文件默认为无单位。



   • 对曲面和曲线使用兼容模式（仅限 IGES 格式） - 选中此选项可导出到较旧的 IGES 版本，以便与旧版 CAD 和 CAM 系统兼容。

   • 分辨率（仅限 GLTF、OBJ、3MF 和 STL 格式） - 选择文件的分辨率：粗糙、中等、精细或自定义。如果选择“自定义”，则需为 GLTF、OBJ 和 3MF 格式指定“距离公差”、“角度公差”和“最大弦长”。对于 STL 格式，需指定“角度偏差”、“弦公差”和“最小面宽度”。

   • 压缩（仅限 GLTF 格式） - 导出时压缩网格。不会压缩非网格几何图元。

   • STL 格式（仅限 STL 格式） - 指定 STL 导出是“文本”还是“二进制”。

   • 单位（仅限 STL 格式） - 指定用于 STL  导出的测量单位：厘米、英尺、英寸、米、毫米或码。

   • 选项 - 选择以下任一选项：

     • 下载 - 将文件下载到您的计算机。

     • 下载文件并存储在新选项卡中 - 将文件下载到您的计算机上，并在存储文件的当前文档中创建一个新选项卡。

     下载位置特定于浏览器。如果希望系统提示您保存到不同的位置，请在浏览器设置中查找“下载前询问每个文件的保存位置”选项。

     • 带有文件下载链接的电子邮件 - 将导出的文件作为下载链接通过电子邮件发送（即除 Free 或 Education 计划外的所有类型）。请参阅下面的通过带有文件下载链接的电子邮件导出部分。

     • 将文件存储在新选项卡中 - 在存储文件的当前文档中创建一个新选项卡。

   • 将唯一的零件导出为单个文件 - 默认情况下（未选中），如果选择了多个零件，则将它们导出为一个文件。选中后，零件将作为单个文件导出，并压缩在一起。

   • 将导出规则应用于内容（仅在导出前选择了多个 Part Studio 或装配体时才可用） - 选中后（默认），导出规则将应用于 zip 文件夹中的所有文件。如果未选中，则导出规则仅适用于 zip 文件夹，而不应用于 zip 文件夹中的单个文件。

     当此选项可用时，下方第二行会提供“查看导出规则”链接，该链接将在新的浏览器选项卡中打开“帐户> 首选项>   导出规则”。

   • 在导出中包括隐藏实例 - 可选，单击此复选框可在导出中包括隐藏实例。

当以 OBJ 格式导出时，导出的是一个包含 .obj 文件和 .mtl 文件的 .zip 文件。.obj 文件中的对象只能以米为单位。若要重新导入 .obj 文件，您必须先提取 .zip 文件，并且仅导入 .obj 文件。不支持导入包含 .obj 文件和 .mtl 文件的文件。

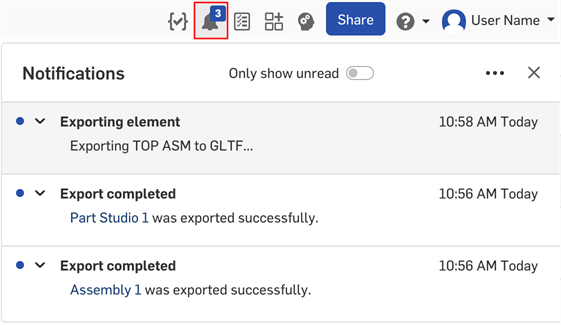

3. 单击导出。

已抑制的零件和实例不包括在装配体导出中。

通过包含文件下载链接的电子邮件导出

每次导出后，您都可以选择通过电子邮件将导出的文件作为下载链接发送（适用于除 Free 和 Education 之外的所有计划类型）。对于“选项”，请选择“发送包含文件下载链接的电子邮件”：

输入收件人的电子邮件地址，电子邮件的自定义主题以及可选消息。指定希望下载链接可用的时长：默认值为 3 天。

如果希望对您要通过电子邮件发送的链接提供密码保护，请选中“下载需要密码”，然后在下一个输入框中提供密码。注意：切勿通过电子邮件发送密码，更好的做法是在消息中向收件人指明与您联系，以通过其他方式获得密码。

收件人会收到一封带有 Onshape 品牌名称的电子邮件，其中含有用于下载导出的零件或装配体的链接。

草图以文档的默认单位导出，且导出仅包含外部实体几何图元（不包含尺寸和内部几何图元）的平面。指定文件名，选择格式和版本。可以选择勾选“将 z 高度设置为零并将法线设置为正向”框（使用此选项可确保 z 平面上具有坐标的分量的所有法线向量具有正向 z 分量）。单击“导出”。

样条将导出为样条。如果您希望将样条分解成多段线，请选中“导出”对话框中的将样条导出为多段线复选框。

指定文件名，选择格式和版本。可以选择勾选“将 z 高度设置为零并将法线设置为正向”框（使用此选项可确保 z 平面上具有坐标的分量的所有法线向量具有正向 z 分量）。单击“导出”。

样条将导出为样条。如果您希望将样条分解成多段线，请选中“导出”对话框中的将样条导出为多段线复选框。

从图形区域导出平面时，使用“导出为 DXF/DWG”选项。指定文件名，选择格式和版本。可以选择勾选“将 z 高度设置为零并将法线设置为正向”框（使用此选项可确保 z 平面上具有坐标的分量的所有法线向量具有正向 z 分量）。单击“导出”。（使用“导出...”选项可导出整个零件，而不只是平面。）

参见导出工程图以获取更多信息。

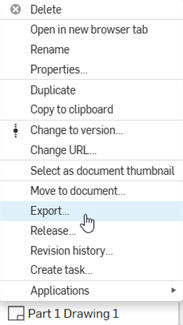

1. Right-click the drawing tab and select Export.



   To export multiple drawings at once, open the tab manager () and Ctrl+click to select multiple drawings. Right-click the selection to open the context menu, and select the Export drawings option.

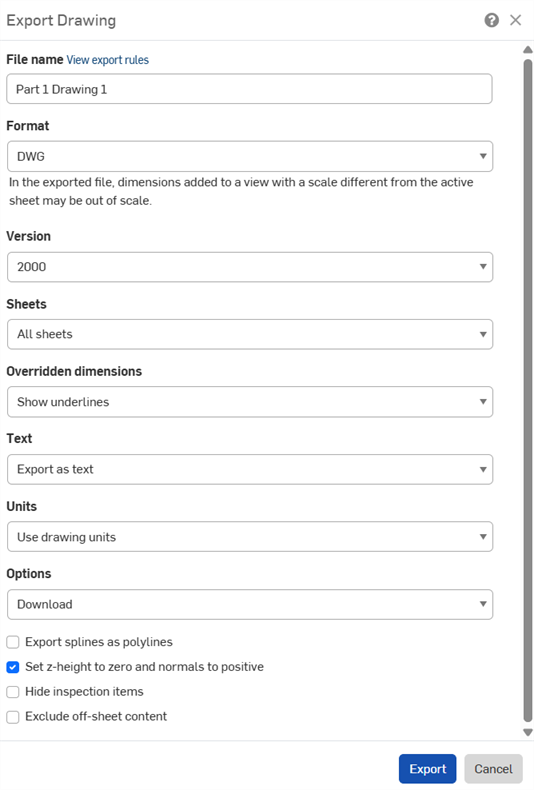

2. Fill out the Export Drawing dialog. The dialog fields vary depending on the selected Format:
   • File name: Specify a name for the export file.
   • Format: Select the desired export format.
   • Version: Select the appropriate version.
   • Sheets: Select the sheets to export.
     • If selecting Custom sheets, enter a range or the sheet number(s).
   • Overridden dimensions: Choose to show or hide underlines in overridden dimensions:
   • Text: Indicate how to export text and text-based annotations:
     • If exporting to a PDF, select one of:
       • Normal - Export text normally
       • Selectable - Export as selectable text
     • For DWG, DXF, and DWT formats, select one of:
       • Export as text - Export the text as shown in the drawing.
       • Explode into polylines (notes) - Explode the drawing notes into polylines.
       • Explode all into polylines - Explode all drawing annotations, notes, table cell text, and dimensions into polylines.
   • Color: Export PDFs in color, black and white, or grayscale.
   • Units: For DWG and DXF formats, choose to use the drawing units or specify another unit.
   • Options: Select what to do with the export file.
   • Apply export rules to contents: If multiple drawings are exported at once, check this option to have export rules applied to all the files within the zip folder. When unchecked, export rules are applied only to the zip folder, and not to individual files inside the zip folder. When this option is available, a View export rules link is provided, which opens the Account > Preferences > Export rules in a new browser tab
   • Export splines as polylines: Available for all formats except PDF.
   • Set z-height to zero and normals to positive: For DWG, DWT, and DXF exports, check this option to set the z-height/direction of any hole normals to be positive (+1) for drawings with view geometry.
   • Hide inspection items: Inspection items are shown in the export by default.
   • Exclude off-sheet content: For DWG, DWT, and DXF exports, you can include or exclude content that extends beyond the edges of the sheet.
3. 单击导出。

当您已发布图元时，可以直接从修订历史记录进行导出：

1. 右键单击已发布的图元（例如“装配体”选项卡），然后选择“修订历史记录”。
2. 此时将打开“修订历史记录”对话框。
3. 单击包含您要导出的图元的发布所对应的“导出”按钮：



4. 选择首选导出选项。

• 文件名字符，例如反斜杠 (\)、正斜杠 (/)、星号 (*)、冒号 (:)、竖线 (|)、大于 (>)，小于 (<)、问号 (?)，和引号 (") 在导出时会自动替换为连字符 (-)，以防止不同操作系统的文件管理器出现问题。

Onshape 可让您导出零件和曲面（从 Part Studio）、Part Studio、实例（从装配体）、子装配体和装配体。

1. 选择以下方法之一：

   • 若要从 Part Studio 导出一个或多个零件，请在零件清单或直接在图形区域中选择零件。若要从装配体中导出一个或多个实例，请从“特征”列表或直接在图形区域中选择实例。然后从三点环境菜单中选择“导出”。

   • 如需导出 Part Studio、装配体或子装配体，请在 Part Studio 或“装配体”选项卡中选择溢出式菜单（选择菜单时确保该选项卡未打开），然后轻点“导出”。



2. 指定要使用的参数：

   • 文件名 - 默认情况下，这是派生零件的当前选项卡或选项卡的名称（Part Studio、装配体）和零件名称（如果选择了单个零件）。可以选择输入新名称。

   在“文件名”字段框中输入的特殊字符，例如反斜杠 (\)、正斜杠 (/)、星号 (*)、冒号 (:)、竖线 (|)、大于 (>)，小于 (<)、问号 (?)，和引号 (") 在导出时会自动替换为连字符 (-)，以防止不同操作系统的文件管理器出现问题。这包括日期类型特性和其他特性中引用的字符。

   如果未更改日期类型特性格式的默认设置，则导出时格式为 YYYY-MM-DD。

   参见导出规则和特性设置。

   • 格式 - 零件、Part Studio 或装配体的导出格式。选项有 PARASOLID、ACIS、STEP、IGES、SOLIDWORKS、PVZ、JT、COLLADA、RHINO、GLTF、OBJ、3MF 和 STL。

   • 版本（仅限 PARASOLID、RHINO 和 STEP 格式） - 指定格式版本。

   • 使用最新版（仅限 PARASOLID、RHINO 和 STEP 格式） - 当选中时，将使用支持的最新版本，并且“版本”输入框不可编辑。取消选中即可编辑“版本”输入框，然后选择您选择的格式版本。

   • 分辨率（仅限 GLTF、OBJ、3MF 和 STL 格式） - 选择文件的分辨率：粗糙、中等、精细或自定义。如果选择“自定义”，则需为 GLTF、OBJ 和 3MF 格式指定“距离公差”、“角度公差”和“最大弦长”。对于 STL 格式，需指定“角度偏差”、“弦公差”和“最小面宽度”。

   • 压缩（仅限 GLTF 格式） - 导出时压缩网格。不会压缩非网格几何图元。

   • STL 格式（仅限 STL 格式） - 指定 STL 导出是“文本”还是“二进制”。

   • 单位（仅限 STL 格式） - 指定用于 STL  导出的测量单位：厘米、英尺、英寸、米、毫米或码。

   • 选项 - 选择以下任一选项：

     • 下载 - 将文件下载到您的计算机。

     • 下载文件并存储在新选项卡中 - 将文件下载到您的计算机上，并在存储文件的当前文档中创建一个新选项卡。

     下载位置特定于浏览器。如果希望系统提示您保存到不同的位置，请在浏览器设置中查找“下载前询问每个文件的保存位置”选项。

     • 将文件存储在新选项卡中 - 在存储文件的当前文档中创建一个新选项卡。

当以 OBJ 格式导出时，导出的是一个包含 .obj 文件和 .mtl 文件的 .zip 文件。.obj 文件中的对象只能以米为单位。若要重新导入 .obj 文件，您必须先提取 .zip 文件，并且仅导入 .obj 文件。不支持导入包含 .obj 文件和 .mtl 文件的文件。

3. 轻按“导出”。

隐藏和隐含的零件和实例不包括在组件输出中。

您可以将 Onshape 工程图导出为以下文件类型：

• PDF
• DWG
• DXF
• 载重吨（参见 将绘图导出到模板)

导出功能使用户有机会选择所需的格式。当转换完成时，文件也会下载到您的本地计算机上。

1. 轻按三点环境菜单。
2. 选择“导出”。
3. 指定导出文件的名称。
4. 选择所需的导出格式：
   • .DWG
   • .DXF
   • .DWT
   • .PDF
5. 如果导出为 DXF 或 DWG，请选择版本和图纸。如果导出为 PDF，请选择是正常导出文本还是导出为可选择的文本。
6. 选择如何处理替代尺寸：显示或隐藏下划线
7. 如果需要，指明导出时是否分解文本。
8. 选择对导出文件执行的操作：
   1. 仅下载文件
   2. 下载文件并将文件存储在文档中的新选项卡中
   3. 仅将文件存储在新选项卡中
9. 对于 DWG、DWT 和 DXF 导出，选中“将 z 高度设置为零并将法线设置为正向”框。对于具有视图几何图元的工程图，这样会将任何孔法线的 z 高度/方向设置为正向 (+1)。

• 曲面可以从 Part Studio 中的零件清单中或图形区域环境菜单中单独导出。
• 零件可以从零件清单中单独导出（在 Part Studio 中）。
• 您可以在 Part Studio 中一次选择多个零件。对于 STL 和 Parasolid 格式，应选择导出为一个文件还是多个单独的文件。
• 在装配体中，使用选项卡的“导出”选项可一次导出整个装配体，或者，在“实例”列表中选择要导出的实例和子装配体。

导出为单独的文件会创建一个由多个文件组成的 zip 文件，每个文件包含一个零件。
下载的数据不包含特征或参数化历史记录。有关更多信息，请参见下方的主题。

草图以文档的默认单位导出，且导出仅包含外部实体几何图元（不包含尺寸和内部几何图元）的平面。指定文件名，选择格式和版本。可以选择勾选“将 z 高度设置为零并将法线设置为正向”框（使用此选项可确保 z 平面上具有坐标的分量的所有法线向量具有正向 z 分量）。单击“导出”。

样条将导出为样条。如果您希望将样条分解成多段线，请选中“导出”对话框中的将样条导出为多段线复选框。

1. 轻按特征列表中草图旁边的溢出式菜单。
2. 选择导出为 DXF/DWG。



3. 选择格式，然后轻按导出：

从图形区域导出平面时，使用“导出为 DXF/DWG”选项。指定文件名，选择格式和版本。可以选中“将 z 高度设置为零并将法线设置为正向”框（使用此选项可确保 z 平面上具有坐标的分量的所有法线向量具有正向 z 分量）。单击“导出”。

Onshape 可让您导出零件和曲面（从 Part Studio）、Part Studio、实例（从装配体）、子装配体和装配体。

1. 选择以下方法之一：

   • 若要从 Part Studio 导出一个或多个零件，请在零件清单或直接在图形区域中选择零件。若要从装配体中导出一个或多个实例，请从“特征”列表或直接在图形区域中选择实例。然后从溢出式菜单中选择“导出”。

   • 如需导出 Part Studio、装配体或子装配体，请在 Part Studio 或“装配体”选项卡中选择溢出式菜单（选择菜单时确保该选项卡未打开），然后轻点“导出”。



2. 指定要使用的参数：

   • 文件名 - 默认情况下，这是派生零件的当前选项卡或选项卡的名称（Part Studio、装配体）和零件名称（如果选择了单个零件）。可以选择输入新名称。

   在“文件名”字段框中输入的特殊字符，例如反斜杠 (\)、正斜杠 (/)、星号 (*)、冒号 (:)、竖线 (|)、大于 (>)，小于 (<)、问号 (?)，和引号 (") 在导出时会自动替换为连字符 (-)，以防止不同操作系统的文件管理器出现问题。这包括日期类型特性和其他特性中引用的字符。

   如果未更改日期类型特性格式的默认设置，则导出时格式为 YYYY-MM-DD。

   参见导出规则和特性设置。

   • 格式 - 零件、Part Studio 或装配体的导出格式。选项有 PARASOLID、ACIS、STEP、IGES、SOLIDWORKS、PVZ、JT、COLLADA、RHINO、GLTF、OBJ、3MF 和 STL。

   • 导出 Y 轴向上的模型 - 选中此选项可重新定向模型。

   • 版本（仅限 PARASOLID、RHINO 和 STEP 格式） - 指定格式版本。

   • 使用最新版（仅限 PARASOLID、RHINO 和 STEP 格式） - 当选中时，将使用支持的最新版本，并且“版本”输入框不可编辑。取消选中即可编辑“版本”输入框，然后选择您选择的格式版本。

   • 分辨率（仅限 GLTF、OBJ、3MF 和 STL 格式） - 选择文件的分辨率：粗糙、中等、精细或自定义。如果选择“自定义”，则需为 GLTF、OBJ 和 3MF 格式指定“距离公差”、“角度公差”和“最大弦长”。对于 STL 格式，需指定“角度偏差”、“弦公差”和“最小面宽度”。

   • STL 格式（仅限 STL 格式） - 指定 STL 导出是“文本”还是“二进制”。

   • 单位（仅限 STL 格式） - 指定用于 STL  导出的测量单位：厘米、英尺、英寸、米、毫米或码。

   • 选项 - 选择以下任一选项：

     • 下载 - 将文件下载到您的计算机。

     • 下载文件并存储在新选项卡中 - 将文件下载到您的计算机上，并在存储文件的当前文档中创建一个新选项卡。

     下载位置特定于浏览器。如果希望系统提示您保存到不同的位置，请在浏览器设置中查找“下载前询问每个文件的保存位置”选项。

     • 将文件存储在新选项卡中 - 在存储文件的当前文档中创建一个新选项卡。

当以 OBJ 格式导出时，导出的是一个包含 .obj 文件和 .mtl 文件的 .zip 文件。.obj 文件中的对象只能以米为单位。若要重新导入 .obj 文件，您必须先提取 .zip 文件，并且仅导入 .obj 文件。不支持导入包含 .obj 文件和 .mtl 文件的文件。

3. 轻按右上角的“导出”。

隐藏和隐含的零件和实例不包括在组件输出中。

• 曲面可以从 Part Studio 中的零件清单中单独导出。
• 零件可以从零件清单（位于 Part Studio 中）中单独导出。
• 您可以在 Part Studio 中一次选择多个零件。对于 STL 和 Parasolid 格式，应选择导出为一个文件还是多个单独的文件。
• 您可以导出链接的文档 。
• 在装配体中，使用选项卡的“导出”选项可一次导出整个装配体。

如果导出为单独的文件，会创建一个由多个文件组成的 zip 文件，每个文件包含一个零件。

• 草图可以导出为 DWG 和 DXF 格式（采用 Release 11 格式）
• 平面可以导出为 DWG 和 DXF 格式（采用 Release 11 格式）

下载的数据不包含特征或参数化历史记录。有关更多信息，请参见下方的主题。

您可以将 Onshape 工程图导出为以下文件类型：

• PDF
• DWG
• DXF
• 载重吨（参见 将绘图导出到模板)

导出功能使用户有机会选择所需的格式。当转换完成时，文件也会下载到您的本地计算机上。

1. 轻按“工程图”选项卡。
2. 选择“导出”。
3. 指定导出文件的名称。
4. 选择所需的导出格式：
   • .DWG
   • .DXF
   • .DWT
   • .PDF
5. 如果导出为 DXF 或 DWG，请选择版本和图纸。如果导出为 PDF，请选择是正常导出文本还是导出为可选择的文本。
6. 选择如何处理替代尺寸：显示或隐藏下划线
7. 如果需要，指明导出时是否分解文本。
8. 选择对导出文件执行的操作：
   1. 仅下载文件
   2. 下载文件并将文件存储在文档中的新选项卡中
   3. 仅将文件存储在新选项卡中
9. 对于 DWG、DWT 和 DXF 导出，您可以选中将 Z 高度设置为零，将法线设置为正数的复选框。对于具有视图几何图元的工程图，这会将任何孔法线的 Z 高度/方向设置为正（+1）。

从特征列表中草图旁边的溢出式菜单中访问“导出”命令。选择面并使用环境菜单后，针对平面访问“导出”命令。草图采用文档的默认单位导出，导出的平面仅包含外部实体几何图元，而不包含尺寸或内部几何图元。

选择格式，然后单击导出。

从图形区域中导出平面时，应使用“导出为 DXF/DWG”选项（这样将以 Release 11 格式导出）。使用“导出...”选项将导出整个零件而不仅仅是平面。
