自定义工程图模板

如果需要自定义工程图模板以强制实施公司工程图格式，请按照以下过程进行操作：

1. Create a new Document. This is the Document that is used to store all your Drawing template files.
2. Click the Insert new tab icon () and select Create Drawing.

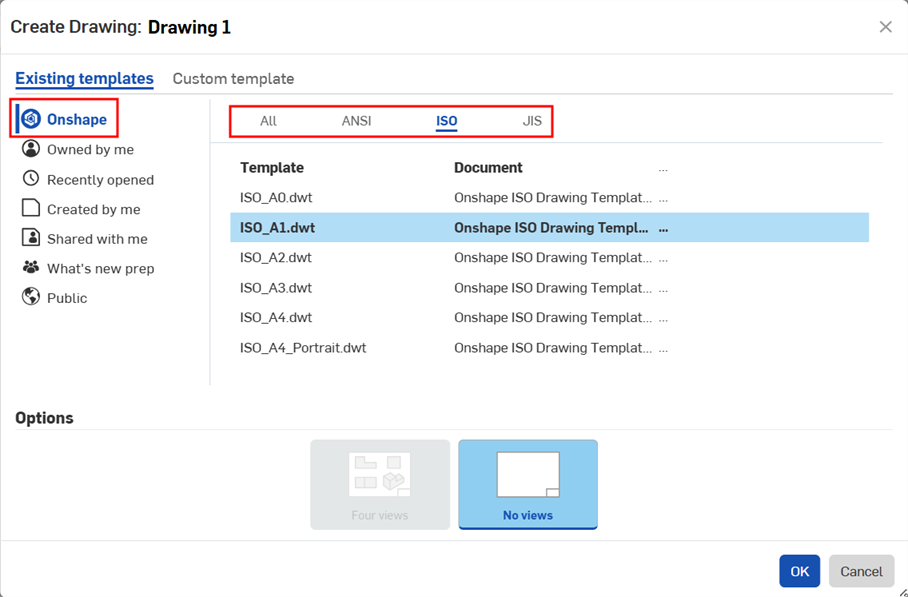

3. Select Onshape from the Filters list on the left.
4. Select the Standard from the horizontal menu along the top:



5. Select the Template size from the list of available templates
6. 单击确定。
7. Once in the Drawing, customize it to meet your requirements.
8. Right-click on the Drawing tab and select Export:



9. In the Export Drawing dialog:

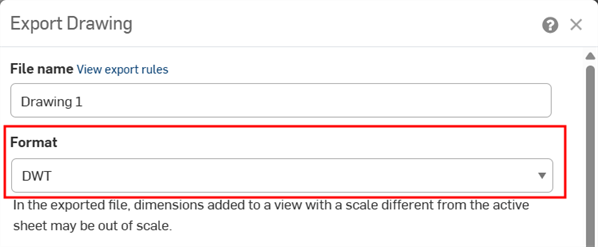

   1. Under Format, select DWT:

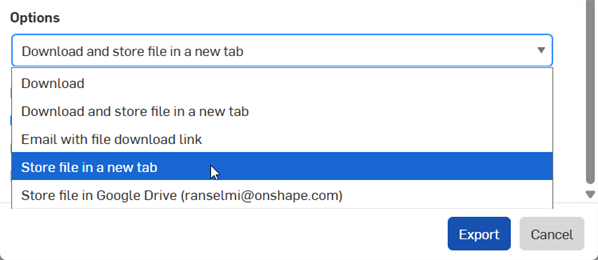

   2. Under Options, select Store file in a new tab:



   3. 单击导出。

10. (Optional) Right-click on the .dwt tab and select Download to save it to your local drive:



要使用模板：

1. In a document, use the Insert new tab icon ( ) and select Import.
2. 选择工程图模板。
3. When creating a drawing, select the Created by me filter.
4. 选择您创建的模板。
5. 单击确定。

一开始在 Onshape 中创建零件的工程图，您便有两种选择 - 选择现有模板或创建自定义模板：

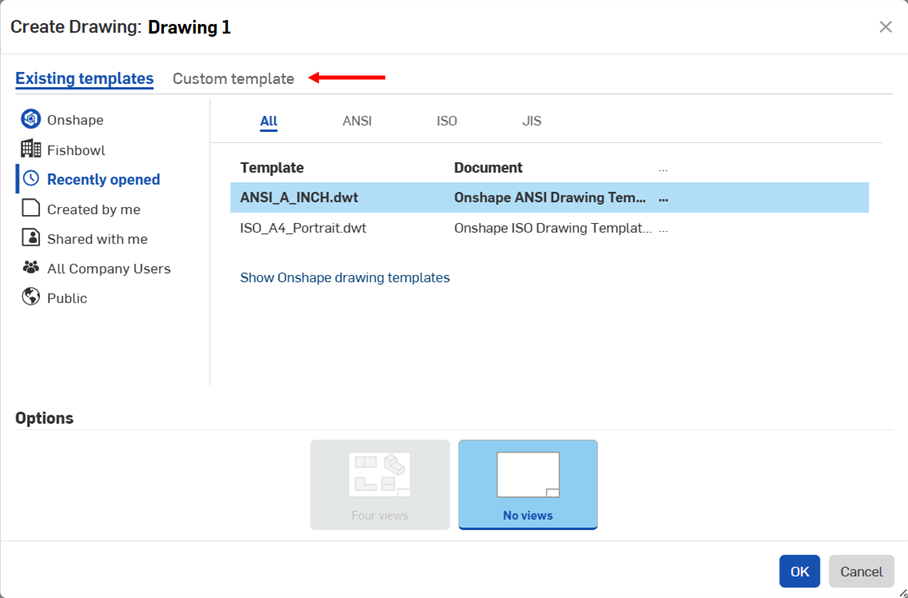

1. 从 Part Studio 中零件的环境菜单中选择“创建工程图”以访问“创建工程图”对话框：

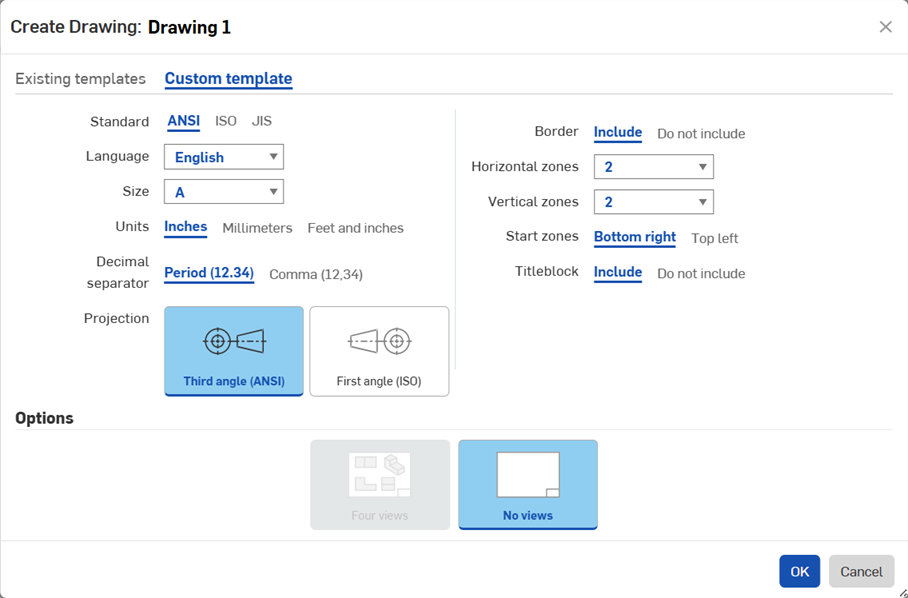

2. 在对话框的顶部，选择“自定义模板”（如上所示，位于红色箭头的左侧）以访问“自定义模板”对话框：



3. 设计您的模板：
   1. 标准 - ANSI、ISO 或 JIS
   2. 语言 - 应采用哪种语言显示标题框文本。
   3. 大小 - 系统将根据选定的标准提供选项
   4. 单位 - 英寸、毫米或英尺和英寸（默认值是标准的，但您可以随心选择）。
      • 工程图单元与工作区单元在 Part Studio 和装配体
      中分开管理
      • 英尺和英寸仅适用于工程图；不适用于工作区单元。
   5. 小数分隔符 - 句点或逗号（默认设置是按标准，但您可以根据需要任选）
   6. 投影 - 第三角或第一角（默认设置是按标准，但您可以根据需要任选）
   7. 边界 - 包括边界或创建根本没有边界的工程图。
   8. 水平分区 - 指定边界内的水平分区数。
   9. 竖直分区 - 指定边界内的竖直分区数。
   10. 起始分区 - 指定在工程图的哪个角上开始标记分区。
   11. 标题栏 - 包括标题栏或不包括标题栏（进入工程图模式后，您仍可以创建自己的标题栏）
4. 选择是自动包括四个标准视图还是将工程图留空（没有视图）
5. 单击确定（或取消）。

按您想要的方式编辑工程图后，您可以用它为将来的工程图创建模板。

将工程图导出为 DWT 文件时，切记：

• 只有第一张和第二张图纸（如果存在）会导出为 DWT 文件。不会导出其他图纸。
• 所有视图都已删除，只有非视图几何图元和文本仍保留。
• 格式将为 DWT，版本将为 2013，主模板将作为工程图的第一张图纸，第二张图纸（如果存在）将成为续模板。

步骤

1. 右键单击“工程图”选项卡并选择“导出”以打开“导出工程图”对话框：

1. 要创建工程图模板，请选择 DWT 作为格式（如上所示）。
2. 单击导出。

要使用模板：

1. In a document, use the Insert new tab icon ( ) and select Import.
2. 选择工程图模板。
3. When creating a drawing, select the Created by me filter.
4. 选择您创建的模板。
5. 单击确定。

按照以上说明中所述创建一个 Onshape 工程图模板。然后，在 Onshape 中，创建一个空的工程图：

1. 在模板步骤，选择“自定义模板”。
2. 选择“不包括边界”。
3. 选择“不包括标题栏”。
4. 根据需要，设置尺寸、标准及其他特征。
5. 单击确定，关闭工程图中打开的对话框。
6. 通过 菜单 >“导入”，将您导出的传统 CAD 工程图（DWG/DXF 格式）导入 Onshape。
7. 打开您创建的空工程图。
8. 使用“插入 DWG/DXF” 工具插入刚刚上传的文件。

9. 要调整字体，请选择文本，然后将字体更改为您选择的内部支持的字体。

   1. 要添加修订表或图块功能：
      1. 使用新上传的 DWG/DXF 生成一个工程图。
      2. 在所需的位置（例如右上角）放置一个表格。
   2. 要使工程图模板中包含公司徽标：
      1. 通过“插入图像”命令上传徽标。
      2. 插入新上传的图像，在工程图中妥善放置并设定大小。
   3. 根据需要，在工程图的适当区域中插入工程图输入框：
      1. 向工程图添加注释。
      2. 选择“插入输入框”按钮。

10. 使用视图的环境菜单（右击）中的“移动至”命令，将元素添加至：标题块、边框框架和边框区域。工程图层上的任何内容都不会被导出；只会导出这三个图层。

    元素将会添加至相应的图层：标题栏、边框或边框区域。

11. 右键单击工程图选项卡，然后选择“导出”。
12. 选择 DWT 格式。
13. 选择“在新选项卡中存储文件”选项。
14. 单击“导出”。
15. 为将来的工程图选择模板时，此模板将在工程图创建对话框中显示在“由我创建”和“与我共享”筛选器中。
16. 在使用前测试工程图模板。
