Onshape는 부품을 조립하는 과정을 돕기 위해 컨텍스트 메뉴에 몇 가지 편리한 도구를 제공합니다.

  • Hide/Show
  • 격리
  • 투명 설정

Use these commands to access the instances and mates required for your tasks, instead of painstakingly finding and moving instances and subassemblies out of the way to access the relevant entities.

Shortcut: Hide - y / Show - Shift+y

Hide/Show selected Part Studio or Assembly entities. These can be sketches, parts/instances, surfaces, mates, folders, or groups. Hide/Show are a set of toggle commands available from the context menu of a Parts list in a Part Studio, the Instances list in an Assembly, or the graphics area when hovering over a model.

Hide/Show is used:

  • To better access entities that may be hidden by other entities (for example, parts hidden by other parts)

  • To show all entities of a specified type (for example, showing all mates in an assembly)

  • When modeling parts that are geometrically reliant on one another

  • When editing in-context.

Available commands are:

  • Hide/Show - Disables or enables the display of a model entity in the graphics area.

  • Hide/Show all - Hides or shows all entities of the same type in the current tab. For example, right-clicking on an instance in an assembly Instances list and selecting Hide all instances hides all instances in the assembly.

  • Hide/Show other - Hides or shows all entities of the same type other than what is currently selected in the current tab. For example, right-clicking on a mate in an assembly Mate features list, and selecting Hide other mates hides all mates in the assembly other than the one currently selected (or right-clicked on).

Hide example

Select the parts to hide and click Hide in the context menu. The selected parts before Hide:

Model example before hide

The model after Hide:

Model example after hide

Hide other parts example

Select the parts you want to visualize and click Hide other parts in the context menu:

Hide other parts example

All other parts are hidden except those selected.

  • Use the shortcut key y to hide an entity under the cursor (entity shows highlighting on hover). Use Shift+y to show the entity.

  • Additional tools are available to isolate and make entities transparent. See Isolate and Make Transparent.

  • Box select also works for selecting entities in the graphics area.

단축키: Shift+i

격리 피처는 선택한 모든 Part Studio 또는 어셈블리 요소를 불투명하게 유지하고 다른 요소는 투명하게 유지합니다. 옵션에는 선택, 측정, 분석 및 편집할 수 있도록 투명한 내부 형상을 시각화하는 것과 연결성 또는 물리적 근접성을 기반으로 격리된 선택을 확장하는 것이 포함됩니다.

격리가 사용됩니다.

  • 대규모 Part Studio와 어셈블리에서 요소 가시성을 향상시킵니다.

  • 다른 형상에 의해 가려진 형상(예: 점, 모서리, 면, 메이트 커넥터)에 대한 작업을 시각화하고 수행합니다.

  • 관련 모델 형상에 액세스하기 위해 요소를 찾아 숨기거나 표시하는 것이 어렵거나 지루한 경우, 숨기기/표시 명령의 대안으로 사용할 수 있습니다.

격리 명령은투명하게 만들기 명령의 반대입니다.

Part Studio에서 파트 또는 어셈블리의 부품을 숨기거나 격리하여 원하는 구성 요소의 가시성을 높입니다.

Part Studio의 파트 또는 어셈블리의 부품 옆에 있는 눈 모양 아이콘을 사용하여 숨길 수 있습니다. 여러 파트를 선택 후 컨텍스트 메뉴에서 "숨기기"를 클릭하거나, 어셈블리에 있는 경우 다른 부품 숨기기 및 Part Studio에 있는 경우 다른 파트 숨기기를 클릭하여 숨길 수 있습니다. 그래픽 영역의 빈 곳을 마우스 오른쪽 버튼으로 클릭하고 "어셈블리에 있는 경우 모든 부품 표시" 및 "Part Studio에 있는 경우 모든 파트 표시"를 클릭하여 빠르게 모든 파트를 표시할 수 있습니다.

개별 파트 또는 여러 파트를 한 번에 격리하려면 파트를 선택하고 컨텍스트 메뉴에서 격리를 클릭합니다. 선택 영역 밖의 모든 파트와 해당 메이트 커넥터는 투명해지며 선택할 수 없습니다. Part Studio에서든 어셈블리에서든 격리된 파트는 연결성 또는 거리에 따라 확장될 수 있습니다. 슬라이더를 사용하여 각 연속 파트를 격리합니다.

투명 파트 숨기기를 선택하면 격리되지 않은 희미해진 파트가 완전히 숨겨집니다. 대화 상자에서 X를 클릭하면 대화 상자가 닫히고 모든 파트가 격리되지 않은 상태로 돌아갑니다.

또한, 어셈블리에서만 부품 목록에서 폴더를 마우스 오른쪽 버튼으로 클릭하고 숨기기 또는 격리를 선택하여 폴더 내 모든 부품의 가시성을 제어할 수 있습니다.

격리는 파트 목록(Part Studio), 부품 목록(어셈블리) 또는 Part Studio나 어셈블리 그래픽 영역에서 모델 선택 영역을 마우스 오른쪽 버튼으로 클릭할 때 나타나는 컨텍스트 메뉴 명령으로 사용할 수 있습니다.

Part Studio 또는 어셈블리에서,

  1. 파트 또는 부품 목록이나 그래픽 영역에서 분리할 요소를 선택합니다. 파트/부품, 점, 모서리, 면, 메이트 커넥터, 폴더 또는 그룹 등이 될 수 있습니다.

  2. 목록이나 모델 선택 영역을 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 격리를 선택합니다. 격리 대화상자가 열립니다.

    대화상자를 열었을 때 초기 상태로 격리

  3. 투명도 슬라이더(투명도 컨트롤 아래)를 설정합니다.

    • 가장 왼쪽으로 설정하면 투명한 형상의 바깥쪽 가장자리만 표시됩니다. 선택 영역의 내부 형상은 표시되지 않습니다(위 그림 참조).

    • 가장 오른쪽에 위치한 투명한 형상은 완전히 투명합니다.

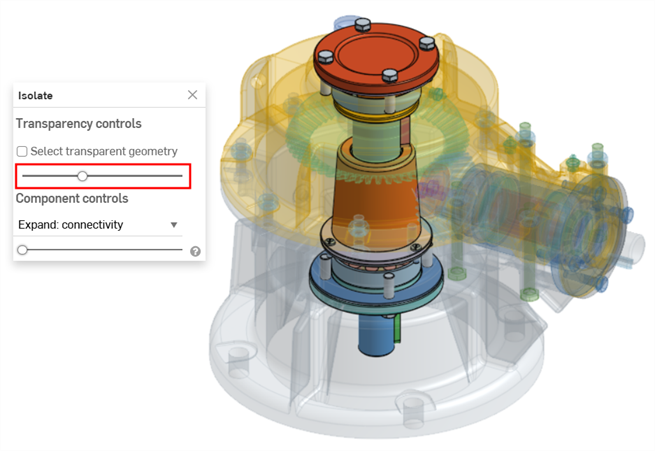

    • 두 면 사이의 아무 곳에나 설정하면 투명한 형상의 내부 형상이 표시됩니다(아래 참조). 슬라이더를 오른쪽으로 움직이면 투명도가 증가하여 투명한 형상의 불투명도가 낮아집니다. 슬라이더를 왼쪽으로 움직이면 투명도가 감소하여 투명한 형상의 불투명도가 높아집니다.

    반투명도를 조정한 후 대화상자 격리

  4. 투명 형상 선택을 체크하면 그래픽 영역(아래 그림 참조)에서 파트/부품, 점, 모서리, 면, 메이트 커넥터와 같은 투명한 형상을 선택, 측정, 분석 및 편집할 수 있습니다. 체크하지 않으면 불투명 형상만 선택, 측정, 분석 및 편집할 수 있습니다.

    격리 - 투명 형상 선택

    투명 형상 선택을 선택하면 부품 또는 부품 목록에서 투명 파트/부품, 폴더, 메이트 커넥터 및 그룹을 선택할 수도 있습니다.

  5. 구성 요소 컨트롤을 사용하여 다음 중 하나를 선택합니다.

    • 확장: 거리 - 슬라이더를 사용하여 선택한 파트 또는 부품과의 물리적 근접성을 기준으로 각 연속적인 파트 또는 부품을 격리합니다. 슬라이더를 오른쪽으로 이동하면 더 많은 파트/부품이 불투명해집니다.

    • 확장: 연결(어셈블리에만 해당) - 슬라이더를 사용하여 메이트 연결을 기준으로 연속되는 각 부품을 분리합니다. 슬라이더를 오른쪽으로 움직이면 더 많은 부품이 불투명해집니다.

  6. 대화상자의 x 아이콘을 클릭하여 대화상자를 닫고 모든 파트를 표시 상태로 되돌립니다. 종료 후에도 격리 대화상자에 있는 동안 선택한 모든 항목이 그대로 유지됩니다.

아래 예에서 기어 및 밸브 어셈블리의 상단 커버 부품이 선택되고 컨텍스트 메뉴에서 격리가 선택됩니다.

격리 예제

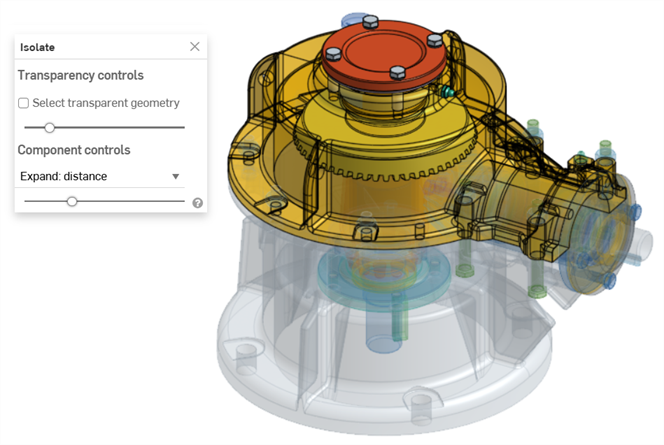

확장: 거리슬라이더는 선택한 커버 부품의 근접성을 기준으로 부품을 연속적으로 격리하는 데 사용됩니다.

격리 - 확장: 거리 예제

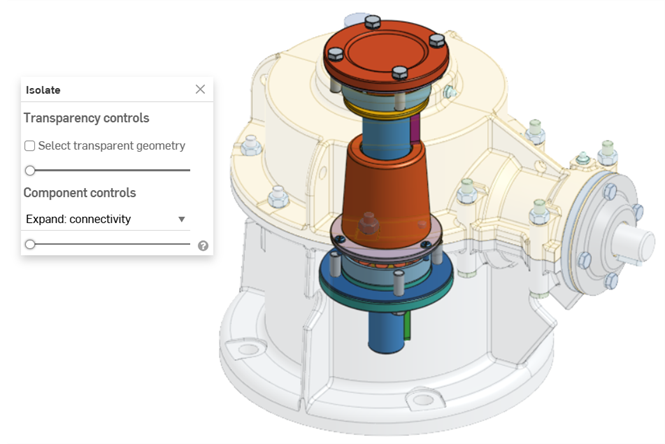

확장: 연결 슬라이더는 커버 부품에서 연속적인 메이트 연결을 기반으로 부품을 격리하는 데 사용됩니다.

격리 - 확장: 연결 예제

  • 커서 아래에 있는 파트나 부품을 격리하려면 단축키 Shift+i를 사용하세요. 이 명령은 누적되므로, 격리 대화상자를 종료할 때까지 파트나 부품에 하나씩 사용하여 모든 파트나 부품을 격리할 수 있습니다. 파트나 부품을 여러 개 선택한 다음 Shift+i 명령을 선택할 수도 있습니다.

  • 다른 항목 선택(`) 키(1 키 왼쪽에 있는 악센트 키)를 사용하여 추가 요소를 누적적으로 선택할 수도 있습니다.

  • 전체 폴더 또는 파트나 부품 그룹을 격리하려면 파트나 부품 목록에서 폴더나 그룹을 마우스 오른쪽 버튼으로 클릭하고 격리를 선택합니다.

  • 격리는 컨텍스트에서 모델링하고 단면도를 사용할 때도 사용할 수 있습니다.

  • The Select transparent geometry and Transparency slider settings are remembered if you exit the dialog and re-enter. These settings are not remembered between sessions (if you refresh the browser or exit the document tab).

  • If Select transparent geometry is checked, moving the Transparency slider fully left or right automatically disables it (unchecked). Subsequently, moving the slider will automatically enable it again (checked).

  • x 아이콘을 통해격리 대화상자를 종료하는 대신, 다음 중 하나를 사용할 수 있습니다.

    • 그래픽 영역에서 모델을 마우스 오른쪽 버튼으로 클릭하거나 파트/부품 목록을 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 격리 종료를 선택합니다.

    • Esc(이스케이프) 키를 클릭합니다

  • iOS 플랫폼에서는 확장: 거리만 사용할 수 있습니다. 해당 부분을 선택한 다음 두 손가락으로 탭하여 컨텍스트 메뉴를 엽니다. 그런 다음 격리를 선택합니다.

단축키: Shift+f

선택한 Part Studio 또는 어셈블리 요소를 투명하게 설정합니다. 다른 요소는 불투명하게 유지됩니다. 투명한 내부 형상을 시각화하여 선택, 측정, 분석 및 편집할 수 있도록 하거나, 연결성 또는 물리적 근접성을 기반으로 투명한 선택 영역을 확장하는 등의 옵션이 있습니다.

투명하게 만들기 사용:

  • 대규모 Part Studio와 어셈블리에서 요소 가시성을 향상시킵니다.

  • 다른 형상에 의해 가려진 형상(예: 점, 모서리, 면, 메이트 커넥터)에 대한 작업을 시각화하고 수행합니다.

  • 관련 모델 형상에 액세스하기 위해 요소를 찾아 숨기거나 표시하는 것이 어렵거나 지루한 경우, 숨기기/표시 명령의 대안으로 사용할 수 있습니다.

투명하게 만들기 명령은격리 명령의 반대입니다.

투명하게 만들기는 파트나 파트 폴더를 투명하게 만들어 대규모 Part Studio와 어셈블리에서 구성 요소의 가시성을 향상시킵니다.

개별 파트를 투명하게 만들려면 마우스 오른쪽 버튼을 클릭하고 '투명하게 만들기'를 선택하거나, 커서를 해당 부분 위에 놓고 Shift+t를 누릅니다. 이 명령은 누적됩니다. 다른 파트 위에 커서를 놓고 Shift+t를 누르면 투명하게 만들 수 있습니다.

대화상자에서 X 키를 누르면 파트의 투명도가 제거됩니다.

여러 파트를 한 번에 투명하게 만들려면 파트를 선택한 다음 Shift+t를 누릅니다. Part Studio나 어셈블리에서 연결 또는 거리를 기준으로 확장할 수 있습니다.

슬라이더를 사용하여 각 연속 파트를 투명하게 만듭니다.

파트(들)을 투명하게 해서 완전히 숨기려면 투명 파트 숨기기를 체크합니다.

투명하게 만들기는 파트 목록(Part Studio), 부품 목록(어셈블리) 또는 모델 선택 영역을 마우스 오른쪽 버튼으로 클릭할 때 Part Studio나 어셈블리 그래픽 영역의 컨텍스트 메뉴 명령으로 사용할 수 있습니다.

Part Studio 또는 어셈블리에서,

  1. 파트 또는 부품 목록이나 그래픽 영역에서 투명하게 만들 요소를 선택합니다. 파트/부품, 점, 모서리, 면, 메이트 커넥터, 폴더 또는 그룹 중 하나를 선택할 수 있습니다.

  2. 목록이나 모델 선택 영역을 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 투명하게 만들기를 선택합니다. 투명하게 만들기 대화상자가 열립니다.

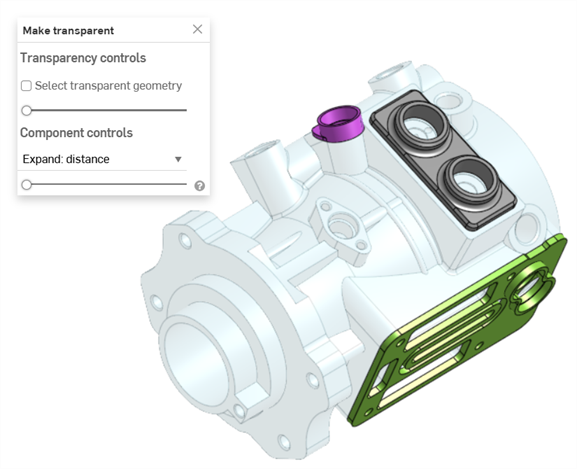

    투명한 초기 대화상자 만들기

  3. 투명도 슬라이더(투명도 컨트롤 아래)를 설정합니다.

    • 가장 왼쪽으로 설정하면 투명한 형상의 바깥쪽 가장자리만 표시됩니다. 선택 영역의 내부 형상은 표시되지 않습니다(위 그림 참조).

    • 가장 오른쪽에 위치한 투명한 형상은 완전히 투명합니다.

    • 두 면 사이의 아무 곳에나 설정하면 투명한 형상의 내부 형상이 표시됩니다(아래 참조). 슬라이더를 오른쪽으로 움직이면 투명도가 증가하여 투명한 형상의 불투명도가 낮아집니다. 슬라이더를 왼쪽으로 움직이면 투명도가 감소하여 투명한 형상의 불투명도가 높아집니다.

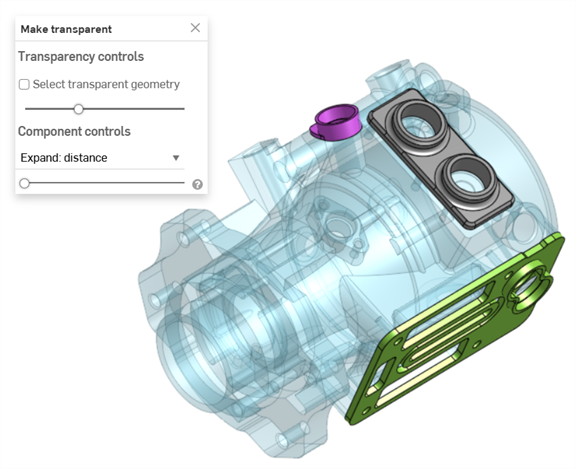

    투명도 조정

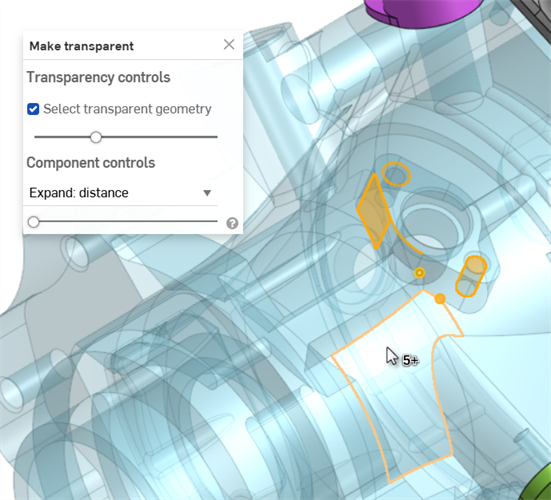

  4. 투명 형상 선택을 체크하면 그래픽 영역(아래 그림 참조)에서 파트/부품, 점, 모서리, 면, 메이트 커넥터와 같은 투명한 형상을 선택, 측정, 분석 및 편집할 수 있습니다. 체크하지 않으면 불투명 형상만 선택, 측정, 분석 및 편집할 수 있습니다.

    투명하게 만들기 - 투명 형상 선택

    투명 형상 선택을 선택하면 부품 또는 부품 목록에서 투명 파트/부품, 폴더, 메이트 커넥터 및 그룹을 선택할 수도 있습니다.

  5. 구성 요소 컨트롤을 사용하여 다음 중 하나를 선택합니다.

    • 확장: 거리 - 슬라이더를 사용하여 선택한 파트 또는 부품과의 물리적 근접성을 기준으로 각 파트 또는 부품을 투명하게 만들 수 있습니다. 슬라이더를 오른쪽으로 이동하면 더 많은 파트/부품이 투명해집니다.

    • 확장: 연결(어셈블리 탭만 해당) - 슬라이더를 사용하여 각 부품의 연결 상태를 기준으로 투명도를 조절할 수 있습니다. 슬라이더를 오른쪽으로 이동하면 더 많은 부품이 투명해집니다.

  6. 대화상자의 x 아이콘을 클릭하여 모든 파트 또는 부품의 투명도를 제거합니다. 종료한 후에도 투명하게 만들기 대화상자에서 선택한 내용은 모두 유지됩니다.

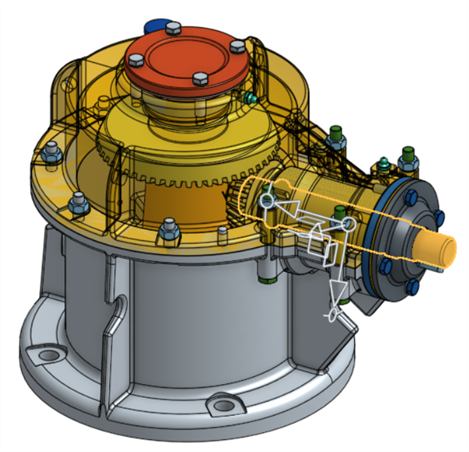

아래 예에서 기어와 밸브 어셈블리의 샤프트 부품이 선택되었고, 컨텍스트 메뉴에서투명하게 만들기가 선택되었습니다.

투명하게 만들 파트 선택

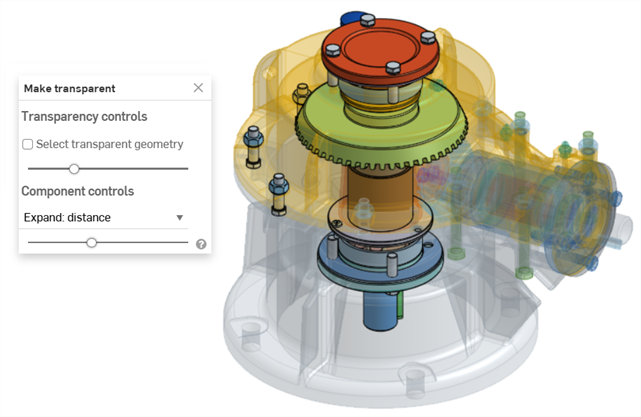

확장: 거리 슬라이더는 선택한 샤프트 부품과의 근접성을 기준으로 부품을 투명하게 만드는 데 사용됩니다.

투명하게 만들기 - 확장: 거리

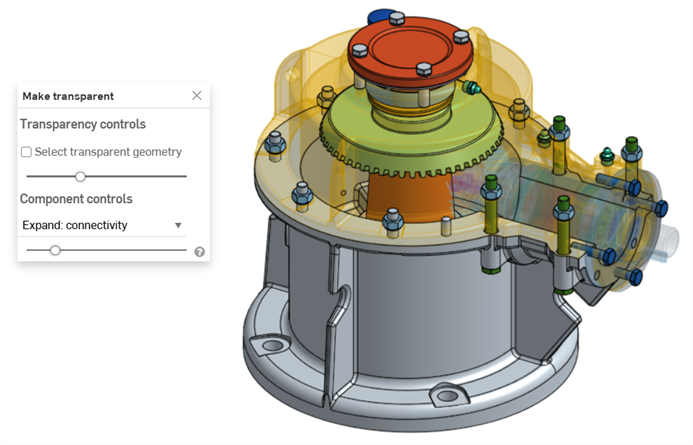

확장: 연결 슬라이더는 샤프트 부품의 연속적인 메이트 연결을 기반으로 부품을 투명하게 만드는 데 사용됩니다.

투명하게 만들기 - 확장: 연결

  • 단축키 Shift+t를 사용하면 커서 아래에 있는 파트나 부품을 투명하게 만들 수 있습니다. 이 명령은 누적되므로, 투명하게 만들기대화상자를 종료할 때까지 파트나 부품에 계속 사용할 수 있습니다. 파트나 부품을 여러 개 선택한 다음 Shift+t 명령을 선택할 수도 있습니다.

  • 다른 항목 선택(`) 키(1 키 왼쪽에 있는 악센트 키)를 사용하여 추가 요소를 누적적으로 선택할 수도 있습니다.

  • 파트나 부품의 전체 폴더를 투명하게 만들려면 파트나 부품 목록에서 해당 폴더를 마우스 오른쪽 버튼으로 클릭하고 투명하게 만들기를 선택합니다.

  • 컨텍스트에 맞춰 모델링하고 단면도를 사용할 때에도 투명하게 만들기를 사용할 수 있습니다.
  • The Select transparent geometry and Transparency slider settings are remembered if you exit the dialog and re-enter. These settings are not remembered between sessions (if you refresh the browser or exit the document tab).

  • If Select transparent geometry is checked, moving the Transparency slider fully left or right automatically disables it (unchecked). Subsequently, moving the slider automatically enables it again (checked).

  • x 아이콘을 사용하여투명하게 만들기 대화상자를 종료하는 대신 다음 중 하나를 수행하십시오.

    • 그래픽 영역에서 모델을 마우스 오른쪽 버튼으로 클릭하거나 파트/부품 목록을 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 투명하게 만들기 종료를 선택합니다.

    • Esc(이스케이프) 키를 클릭합니다
