도면 기초

도면 내 탐색은 기존 캐드 시스템에 익숙한 정도에 맞춰 사용자 지정할 수 있습니다. 자세한 내용은 기본 설정 구성을 참조하십시오.

1. Part Studio의 파트, 곡선 또는 면 하나, 어셈블리 목록의 하위 어셈블리에 대한 도면을 작성합니다.
   1. 파트 목록에서 파트, 곡선 또는 면의 이름 또는 어셈블리에서 어셈블리의 이름을 마우스 오른쪽 버튼으로 클릭합니다.
   2. <이름>의 도면 생성을 선택합니다.

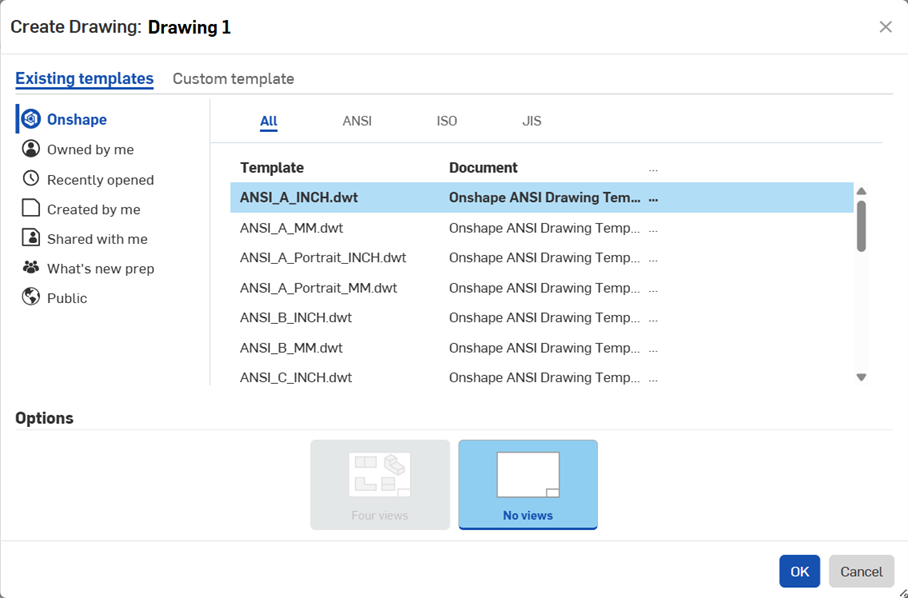

   3. 템플릿을 선택합니다.

      왼쪽에서 Onshape 필터를 선택하여(또는 Onshape 도면 템플릿 표시) Onshape에서 제공한 템플릿 중에서 선택할 수 있습니다.

      사용자가 Company 또는 팀에 소속된 경우, 이러한 필터는 기존 템플릿의 목록(Company명 또는 팀명으로)에도 있습니다.



      직접 만들 수도 있습니다. 맞춤 템플릿.

   4. 확인을 클릭합니다.

   도면 생성에 대한 자세한 내용은 도면 만들기.

2. 뷰생성. 도면은 기본적으로 뷰가 없고 커서에 뷰가 있는 상태로 생성됩니다.Esc 키를 사용하여 뷰를 취소하거나 클릭하여 도면에 배치합니다. 추가 뷰를 생성할 수도 있습니다.
3. 치수 추가:
   1. 치수 도구를 선택합니다.



      도구 아이콘 중 일부는 열린 원을 포함합니다. 이러한 도구는 스냅 포인트를 사용하고, 나머지 도구는 모서리를 사용합니다.

   2. 스냅 포인트가 열린 상자로 나타남: 적절한 스냅 포인트가 보이면 마우스를 올려놓은 다음 클릭합니다(또는 필요한 모서리를 선택합니다).



      두 번째 스냅 포인트 또는 모서리를 클릭하면 치수 텍스트 상자가 나타납니다.

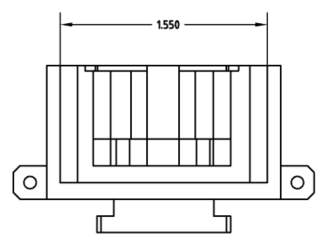

   3. 치수 텍스트 상자를 원하는 위치로 드래그한 후 클릭해서 배치합니다.



   자세한 내용은 치수를 참조하십시오.

4. .DXF, .DWG 또는 PDF로 내보내기:
   1. 도면 탭을 마우스 오른쪽 버튼으로 클릭합니다.
   2. 선호하는 형식을 선택합니다.

   로컬 장치에서 다운로드한 파일에 액세스합니다.

5. 파일 인쇄:
   1. 호환되는 애플리케이션에서 다운로드한 파일을 엽니다.
   2. 파일을 인쇄합니다.

모든 도면 개체(뷰 형상 제외)에는 컨텍스트 메뉴가 포함되어 있습니다. 개체를 마우스 오른쪽 버튼으로 클릭하면 컨텍스트 메뉴에 액세스할 수 있습니다. 이러한 메뉴는 개체 유형에 따라 다릅니다.

명령에 필요한 선택 유형에 따라 커서가 바뀐다는 점을 주목해야 합니다. 도면을 사용할 때 두 가지 유형의 커서를 볼 수 있습니다.

• - 위치 선택에 필요한 요구 사항을 나타냅니다.
• - 요소 선택에 필요한 요구 사항을 나타냅니다.

도면 요소에 표시되는 그립 점은 해당 요소를 어떻게 사용할지를 나타냅니다. 원형 그립 점은 요소를 이동할 때 사용할 수 있습니다. 정사각형 그립 점은 요소의 크기를 조정할 때 사용할 수 있습니다. 빨간색 그립 점은 오류를 나타냅니다. 자세한 내용은 아래 표에 나와 있습니다.

그립 점 유형	마우스로 가리키기	선택됨	커서
법선 크기 조정
회전: 회전하려면 드래그하십시오.
뒤집기: 방향을 뒤집으려면 클릭하십시오.
점 첨부: 다른 점에 다시 연결하려면 드래그하십시오.
모서리 첨부: 다른 모서리에 다시 연결하려면 드래그하십시오.
치수 텍스트: 전체 치수를 드래그할 수 있으며, 그립 점이 필요하지 않습니다.

Onshape 도면에서 설명선과 치수는 생성 시와 도면에 배치하기 전에 서로에 대해 자동 추론 기능을 지원합니다. 원하는 경우, 작업 중 Shift 키를 누른 상태로 추론을 해제할 수 있습니다.

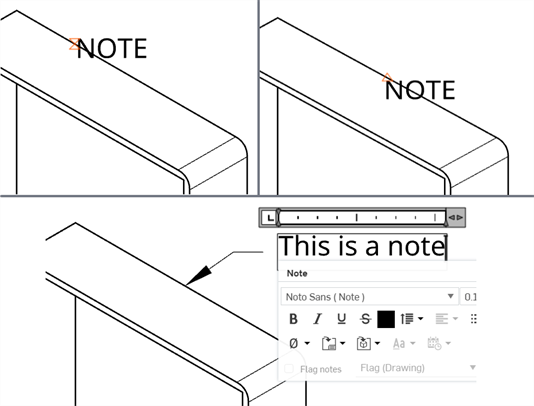

선(왼쪽 상단)과 중간점(오른쪽 상단)에 대한 추론을 표시하는 설명선(노트). 그런 다음 노트가 중간점(아래)에 맞춰집니다.

추론은 치수의 텍스트 중심을 정렬하는 데 유용합니다.

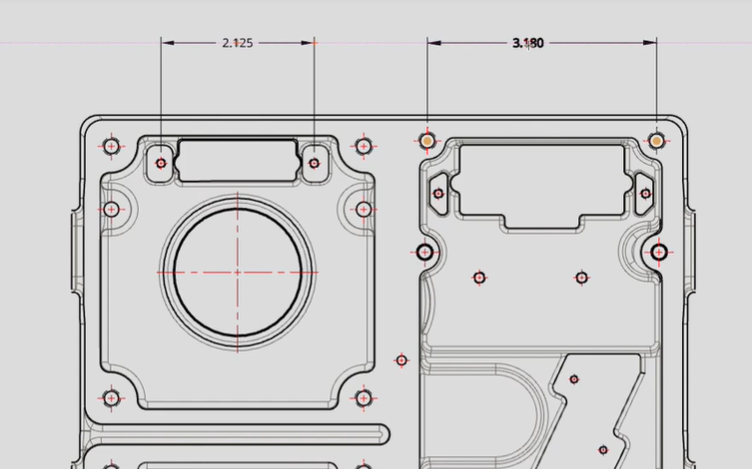

2차원 배치 시 추론의 예두 번째 치수가 배치되면(오른쪽) 첫 번째 치수 텍스트의 중간점(왼쪽)이 추론되므로 이 두 번째 치수를 배치할 때 쉽게 스냅할 수 있습니다.

스냅 지점은 주황색으로 표시되며, 형상의 특정 위치를 쉽게 "클릭"할 수 있습니다. 설명선은 모든 엔티티(점, 중간점, 선)에 스냅할 수 있으며, 치수는 사용된 치수에 따라 논리적 참조에 스냅됩니다. 예를 들어, 2점 선형 치수를 사용하는 경우 커서는 형상의 점만 선택합니다.

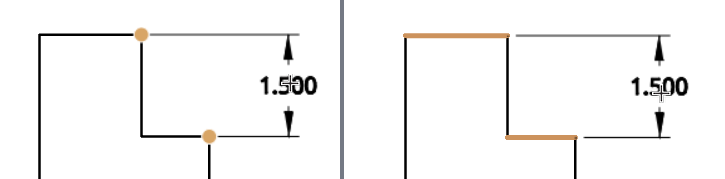

2점 선형 치수 도구를 사용할 때 점을 스냅하고(왼쪽) 선 간 치수 도구를 사용할 때 점을 스냅합니다(오른쪽).

치수는 중간점에 스냅되지 않습니다.

배치된 후에는 요소 간에 연관성이 없습니다. 스냅 정렬 후에도 각 요소를 자체적으로 드래그할 수 있습니다.

뷰 복사 및 붙여넣기

뷰 복사를 참조하십시오.

도면 요소 복사 및 붙여넣기

쉬운 복제를 위해 도면의 특정 요소를 복사하여 붙여 넣을 수 있습니다. 그런 다음 유사한 구조를 처음부터 생성하는 대신 해당 요소를 변경하여 사용할 수 있습니다. 이러한 요소는 다음과 같습니다.

• 노트
• GDT 프레임
• 기준
• 홀 설명선 치수
• BOM 테이블
• 면 마감 기호
• 용접 기호
• 풍선
• 테이블

이러한 요소를 복제하려면:

1. 요소 위로 커서를 가져갑니다. 그러면 해당 요소가 강조 표시됩니다.
2. Alt 키와 LMB(왼쪽 마우스 버튼)를 사용합니다. 커서에 + 표시가 나타납니다.
3. Alt 키와 LMB를 계속해서 누른 다음, 요소를 원하는 위치로 드래그합니다.
4. 마우스 버튼에서 손을 떼서 요소를 배치합니다.
5. 원하는 대로 반복하십시오.
