Impostazioni azienda/classe/impresa - Schemi di numerazione
Disponibile solo per
Selezionate la generazione manuale o sequenziale di numeri per gli oggetti di rilascio (parti, assiemi, disegni, file), il contenuto standard e gli elementi.
Per accedere alle impostazioni degli schemi di numerazione in Onshape, fai clic sull'icona utente del tuo Account () nell'angolo in alto a destra della finestra di Onshape. Si apre un menu a tendina. Fai clic su Impostazioni Azienda/Classroom/Enterprise.
Fai clic su Schemi di numerazione nell'elenco sul lato sinistro della pagina:
Imposta la generazione manuale o sequenziale di numeri per i seguenti tipi di oggetti:
-
Release objects - Release revisions of Parts, Assemblies, Drawings, Variable Studios, and imported Files (translated or not) in a document.
-
Contenuto standard: il contenuto standard di Onshape è il contenuto creato da Onshape, conservato in un database in Onshape e gestito da Onshape. Gli utenti possono inserire contenuti standard nei propri Assiemi. Il contenuto standard include bulloni, viti, dadi, rondelle ANSI, DIN, ISO e PEM ®, tra gli altri contenuti.
-
Elementi: entità non geometriche che puoi aggiungere alla tua distinta base (vedi Distinta base per informazioni) ma che non richiedono la modellazione (entità non geometriche). Alcuni esempi di elemento sono adesivi, grasso, vernice e resina epossidica,
Seleziona il metodo preferito per la generazione del numero parte:
- Inserimento manuale - Inserisci manualmente i numeri parte.
- Onshape impedisce automaticamente le etichette di revisione duplicate o i numeri di parte e mostra un messaggio di errore se tenti di utilizzare un numero di parte esistente di una revisione rilasciata in precedenza. Ad esempio, se rilasci la revisione A per il numero di parte 01, non ti è possibile rilasciare in seguito una revisione A per il numero di parte 01 per quella parte o qualsiasi altra parte.
- Onshape non tiene traccia della sequenza di numeri per questo schema e consente di saltare numeri.

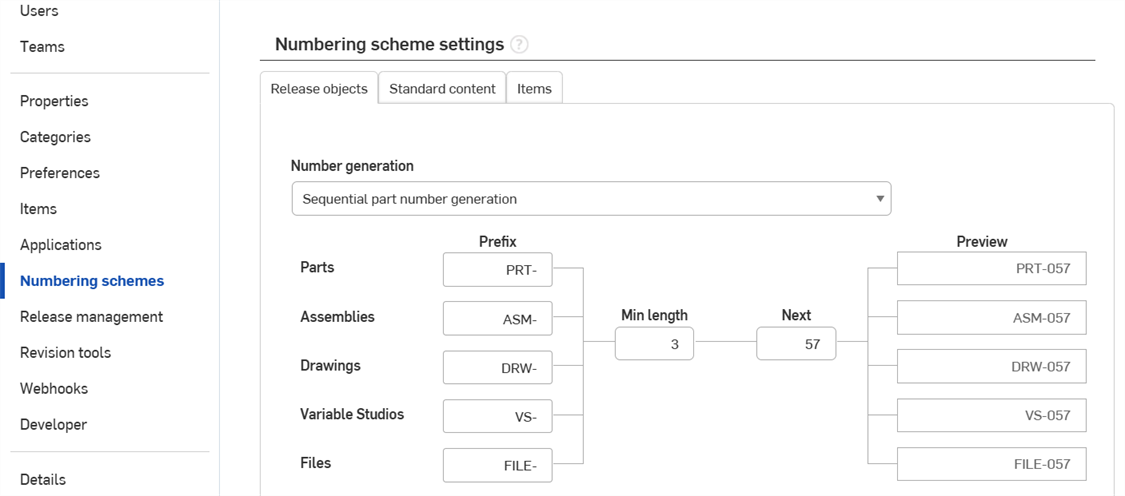

- Generazione sequenziale di numeri parte - Onshape genera numeri parte su richiesta.
- Utilizza i campi del diagramma di flusso per definire i prefissi per ciascun tipo di oggetto, la lunghezza minima e il numero successivo nella sequenza di avvio.
- Il campo Avanti indica il numero parte successivo da generare, con i numeri parte successivi che aumentano nella serie, non diminuiscono mai anche se alcuni numeri sono stati saltati o i rilasci sono stati scartati o rifiutati.
- Selezionando questa opzione, nessun numero parte immesso manualmente nel sistema cambia. Le modifiche si applicano solo ai numeri parte appena creati.
- Selezionare questa opzione non impedisce di immettere manualmente i numeri parte se lo si desidera.
- Una volta selezionata questa opzione, è disponibile la generazione automatica del numero parte in tutte le finestre di dialogo di proprietà per gli oggetti che possono avere un numero parte.
- Il campo Prefisso è facoltativo.
- Generazione del codice prodotto Arena (disponibile solo quando si utilizza La connessione Onshape Arena) - Arena genera il numero della parte, che viene poi risincronizzato con Onshape e utilizzato nei metadati Onshape per la parte.
- Univocità del numero parte (solo oggetti Rilascio) - Seleziona se consentire o no l'uso di numeri parte duplicati per i disegni (duplicati della parte o dell'assieme rappresentato nel disegno)
- Tutti i numeri parte di una versione devono essere univoci - Non consentire che alcun numero di parte di una parte o di un assieme sia usato anche come numero parte di un disegno.
- Il disegno può riutilizzare il numero di parte di un assieme o di una parte presenti nella versione - Consenti che il numero parte di una parte o di un assieme possa essere usato anche come numero parte del relativo disegno.
- Propagazione del numero parte (solo oggetti Rilascio) - Seleziona se propagare i numeri di parte da un articolo rilasciato in una versione a un elemento corrispondente in un'area di lavoro associata. Seleziona:
- Mai: per non propagare mai il numero parte dell'elemento rilasciato a un elemento corrispondente in un'area di lavoro
- Uno spazio di lavoro: per propagare il numero parte dell'elemento rilasciato a un elemento corrispondente in un'area di lavoro quando la versione in cui è stato rilasciato l'elemento ha un solo spazio di lavoro corrispondente. Se la versione ha più di uno spazio di lavoro corrispondente, non propagare il numero parte.
- Tutte le aree di lavoro: per propagare il numero parte dell'elemento rilasciato a un elemento corrispondente in tutte le aree di lavoro quando la versione in cui è stato rilasciato l'elemento ha uno o più aree di lavoro corrispondenti.
Fai clic su Salva modifiche per assicurarti che tutte le modifiche apportate siano salvate.
Salva modifiche salva solo le modifiche per la scheda corrente in fase di modifica (oggetti di rilascio, contenuto standard o elementi). Le modifiche apportate a ciascuna scheda sono indipendenti.
-
Per gli elementi che non sono assiemi configurati, il numero parte viene applicato agli elementi con lo stesso ID interno nell'area di lavoro, se esistente.
-
Per le parti, il numero parte viene applicato solo se la parte viene trovata nell'area di lavoro esattamente come una parte.
-
Per Part Studio e Assiemi configurati, i numeri parte vengono applicati solo se i parametri di configurazione sono uguali nella versione e nell'area di lavoro. Se alcuni parametri sono stati aggiunti o rimossi, il numero parte non viene applicato.
-
La propagazione del numero parte avviene durante la prima transizione di un pacchetto di rilascio, ovvero l'azione Invia.
