Vue Structure

Accès à la vue Structure

Par défaut, tous les forfaits utilisent la disposition d'affichage Grille des documents. Cependant, les plans Enterprise et Professional proposent deux options d'affichage supplémentaires : l'affichage Liste des documents et la vue Structure. La vue Structure est décrite ci-dessous.

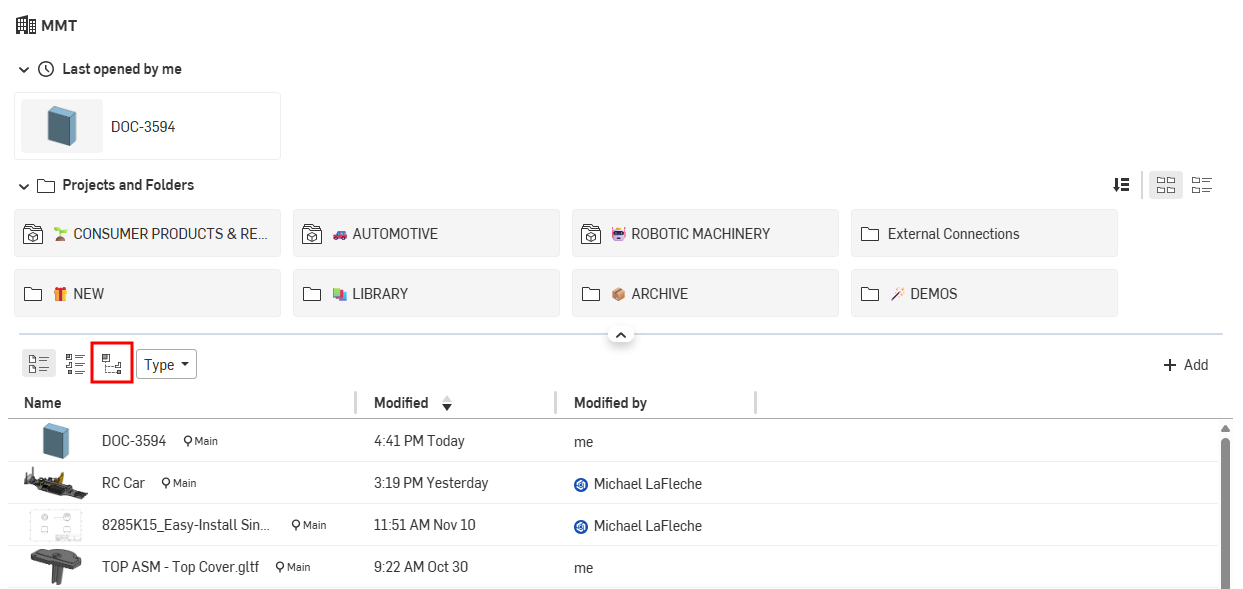

Pour accéder à la vue Structure :

1. Ouvrez la page Documents.

2. Au niveau supérieur de l’entité Enterprise/Company, cliquez sur l'icône de la vue Structure ().

Si vous quittez le filtre Enterprise/Company de niveau supérieur sur la page Documents (par exemple, cliquez sur le filtre récemment ouvert ), le retour au niveau supérieur ne conserve pas la vue Structure. Vous revenez à l'affichage Grille des documents.

Utilisation de la vue Structure

Lorsque vous accédez à la vue de la structure, les dossiers sont répertoriés dans la section supérieure de la page et la Vue de la structure telle que construite est répertoriée ci-dessous.

Folders and projects

Folders and projects are listed at the top of the Structure view in a horizontal grid.

This section is collapsible. Click the arrow to the left of the Folders and Projects heading to collapse or expand the section. Hold the bottom of the Folders and Projects section and drag up or down to adjust the height and display more or fewer folders and projects.

To the right of each folder or project icon is a small thumbnail image and name. Folders also include the date and time the folder content was last updated below the folder name:

Click a folder or project to select it. The right panel displays options for managing the component:

• Details panel () - Displays more details about the folder or project.

• Properties panel () - Displays the editable and non-editable list of properties for the folder or project. If a property is non-editable, it is grayed out. You can edit all other properties directly from this panel.

Click a folder or project name (or double-click anywhere in its gray box) to open its contents:

Le projet E-LAWNMOWER ouvert s'affiche en vue Structure.

S'il n'y a pas d'autres dossiers dans le dossier ou le projet sur lequel vous avez cliqué, la grille Dossiers et Projets se réduit. Cliquez sur le fil d'Ariane situé au-dessus des dossiers et des projets pour revenir à un emplacement précédent dans la hiérarchie des dossiers et des projets :

Mode compact

Par défaut, le bouton Compact est activé. Cela montre chaque composant (pièce, assemblage ou dessin) du tableau de la vue Structure sur une seule ligne. Si vous désactivez le bouton Compact, vous obtenez des informations supplémentaires pour chaque composant du tableau, chaque composant étant réparti sur deux lignes du tableau :

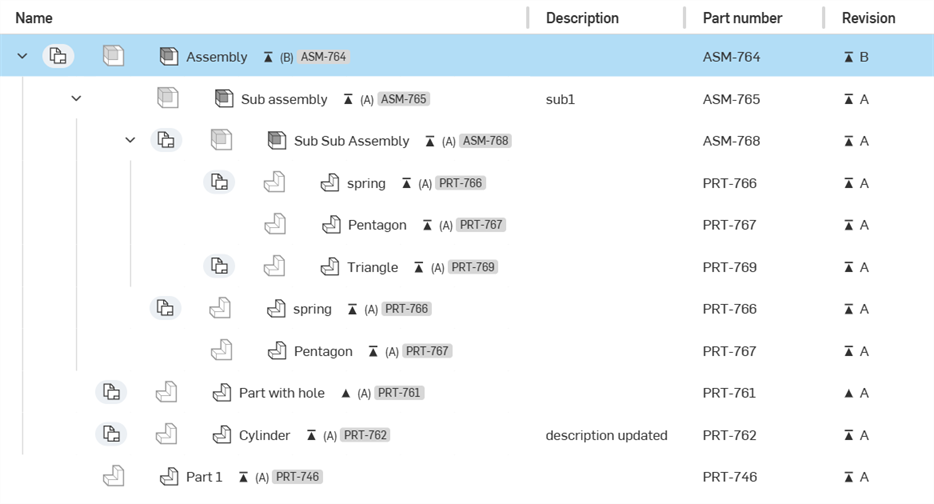

Vue de la structure telle que construite

Sous la grille Dossiers et projets se trouve la section Vue de la structure telle que construite. Les dernières pièces et les derniers assemblages et dessins publiés et révisés pour le projet ou le dossier sélectionné sont répertoriés dans ce tableau sous forme d'arborescence. Les versions précédentes ne sont pas affichées.

Seuls les composants du dossier actuel sont visibles. Les composants des dossiers situés au-dessus ou en dessous du dossier actuel ne sont pas affichés.

Si un composant publié n'est pas utilisé dans un assemblage, il est affiché en haut de la liste arborescente.

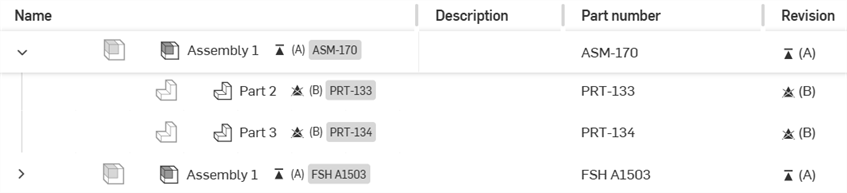

Si une révision plus récente est disponible pour un composant, son icône de révision est mise en surbrillance en bleu :

Chaque ligne contient une vignette du composant, ainsi que le nom, la description, le numéro de pièce et la révision du composant. Il peut y avoir des colonnes supplémentaires en fonction des colonnes ajoutées ou supprimées.

Dans une longue liste structurée, lorsque vous faites défiler la page verticalement, les lignes du niveau supérieur restent fixes jusqu'à ce que la ligne d'en-tête suivante de la liste les remplace.

Les colonnes par défaut suivantes figurent dans ce tableau :

• Nom

  • Une icône pour indiquer si le composant est une pièce, un assemblage ou un dessin.

  • Le nom du composant. Il s'agit d'un hyperlien. Cliquez sur le lien pour ouvrir le composant dans un nouvel onglet du navigateur.

  • Une icône de révision indiquant la dernière révision (et le nom de la révision entre parenthèses).

  • Le numéro de pièce surligné.

  Si l'affichage compact est désactivé, la révision est répertoriée sur la deuxième ligne sous le nom, avec le numéro de pièce.

  La colonne Nom ne peut pas être masquée.

• Description : indique la description du composant, le cas échéant.

• Numéro de pièce : numéro de pièce associé au composant.

• Révision : dernière révision du composant actuel ; les sous-assemblages qui ne sont pas gérés par révision sont étiquetés comme tels.

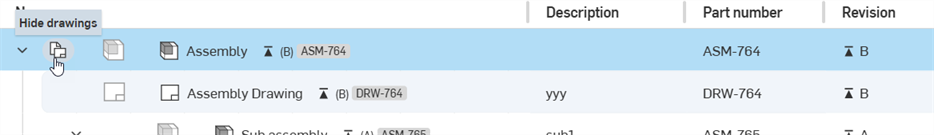

Afficher les dessins en vue Structure

Activez le bouton Afficher les dessins pour afficher ou masquer tous les dessins associés à la ligne.

Ajouter des colonnes

Cliquez sur le bouton Ajouter des colonnes pour ouvrir la boîte de dialogue Ajouter des colonnes. Les colonnes suivantes peuvent être ajoutées au tableau de la vue Structure :

• Fournisseur

• Project

• Product line

• Titre 1

• Title 2

• Title 3

Dans cette boîte de dialogue, vous pouvez effectuer les opérations suivantes :

• Cochez la case située à gauche de n'importe quelle colonne pour l'ajouter au tableau Structure, ou décochez-la pour supprimer une colonne.

• Use the Sort icon () to move a column up (left) or down (right) in the table order.

• Utilisez la barre de recherche pour trouver une colonne à ajouter à la liste.

• Utilisez la barre de recherche pour trouver une colonne à ajouter au tableau.

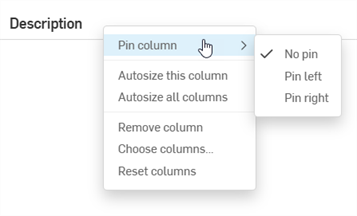

Menu contextuel de l’en-tête de la vue Structure telle que construite

Cliquez avec le bouton droit sur n'importe quel titre de colonne dans le tableau de la vue Structure telle que construite pour accéder au menu contextuel :

• Épingler la colonne : disponible pour toutes les colonnes sauf Nom. Cela épingle la colonne à gauche (à droite de la colonne Nom) ou à droite (à gauche de l'arête droite de l'écran). La valeur par défaut est Aucune épingle.

• Dimensionner automatiquement cette colonne - Dimensionne automatiquement la colonne actuelle pour l'adapter au mieux au contenu de la colonne.

• Dimensionner automatiquement toutes les colonnes - Dimensionne automatiquement toutes les colonnes pour qu'elles s'adaptent au mieux à leur contenu.

• Réinitialiser les colonnes - Rétablit les valeurs par défaut de toutes les colonnes (pour les adapter à l'écran).

Formatage de la vue de la structure telle que construite

Pour ajuster la largeur d'une colonne :

1. Passez le curseur de la souris sur l'arête droite de la colonne. Le curseur du séparateur de colonnes affiche une flèche à double face :



2. Cliquez et faites glisser le pointeur vers la gauche pour réduire la taille de la colonne ou vers la droite pour l'agrandir.

3. Lorsque la largeur de colonne souhaitée est atteinte, relâchez la souris.

Remarque : Toutes les colonnes situées à droite de celle qui est redimensionnée restent de la même taille.

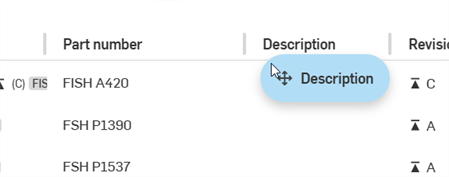

Pour réorganiser les colonnes :

1. Faites glisser l'en-tête de la colonne et déposez-le dans un nouvel emplacement (à droite ou à gauche d'une autre colonne).



Menu contextuel des composants de la vue Structure telle que construite

Cliquez avec le bouton droit sur l'espace vide le long de la ligne du composant pour accéder au menu contextuel :

• Ouvrir dans un nouvel onglet du navigateur - Ouvre le composant sélectionné dans un nouvel onglet du navigateur.

• Ajouter à la publication - Disponible uniquement pour les composants qui ne font pas encore partie d'une publication. Ouvre la boîte de dialogue Créer/Ajouter à la publication, dans laquelle le composant peut être ajouté à une nouvelle publication ou à une publication existante. Voir Publications pour plus d'informations.

• Créer une tâche - Ouvre la boîte de dialogue Créer une tâche dans laquelle vous pouvez créer une nouvelle tâche concernant le composant actuellement sélectionné et attribuer cette tâche à un utilisateur.

• Exporter - Ouvre la boîte de dialogue Exporter pour le composant sélectionné.

• Détails - Ouvre le panneau Détails dans le panneau des composants situé sur le côté droit (voir l'explication complète ci-dessous).

• Réduire tous les groupes de lignes - Réduit tous les groupes de lignes dans le tableau de la vue Structure telle que construite.

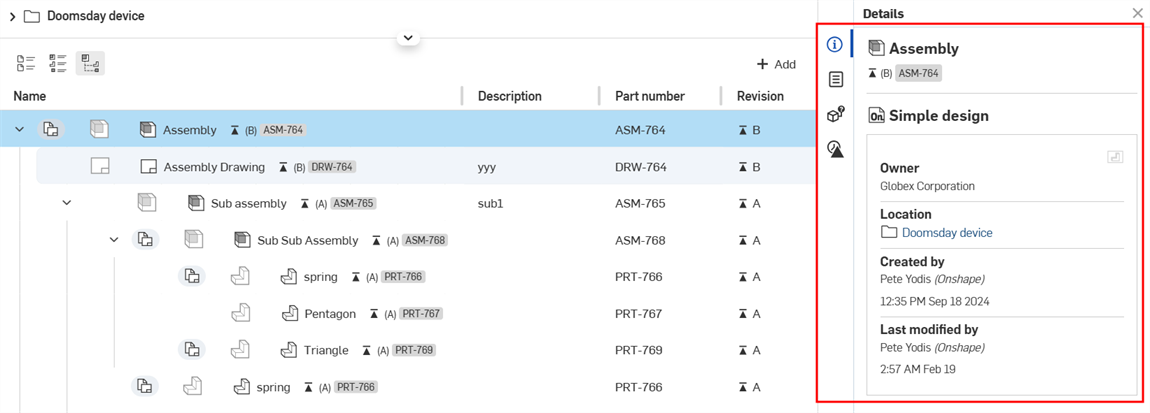

As built structure view Details panel

Le panneau de droite permet d'accéder aux informations relatives au composant sélectionné. Sélectionnez le composant en cliquant sur l'espace vide le long de la ligne du composant. Le panneau Détails du composant remplit le menu déroulant. Utilisez l'icône de chaque panneau pour ouvrir ou fermer le menu déroulant. Quatre panneaux sont disponibles :

• Details panel () - Displays more details about the component:
  • Nom - Nom de l'assemblage, du sous-assemblage ou de la pièce. La révision et le numéro de pièce sont indiqués sous le nom.
  • Nom du document - Le document qui contient le composant.
  • Propriétaire - La société ou l'entreprise propriétaire du composant.
  • Emplacement - Le dossier ou le projet dans lequel se trouve le composant, avec un lien permettant d'ouvrir l'emplacement dans un nouvel onglet du navigateur.
  • Créé par - Nom de l'utilisateur qui a créé le composant, avec l'heure et la date de création du composant.
  • Dernière modification par - Nom de l'utilisateur qui a modifié le composant pour la dernière fois, avec l'heure et la date de dernière modification du composant.
• Properties panel () - Displays the editable and non-editable list of properties for documents, document elements, folders, and projects. If a property is non-editable, it is grayed out. You can edit all other properties directly from this panel.


• Panneau Emplacements d'utilisation (à l'exclusion des dessins) ; ) - Affiche les assemblages, sous-assemblages et dessins dans lesquels un composant particulier est utilisé. Voir Emplacements d'utilisation pour plus d'informations.

• Panneau d'historique des révisions () - Affiche toutes les révisions du composant sélectionné. Chaque version est répertoriée par ordre chronologique dans le panneau, avec la dernière version en haut. Chaque version contient les informations suivantes :

  • Nom de la révision - Le nom de la révision (entre parenthèses), avec un lien pour ouvrir le composant dans un nouvel onglet du navigateur

  • Nom de la version - Le nom de la version, avec un lien Afficher la version pour ouvrir la boîte de dialogue de publication.

  • Soumis par - Nom de l'utilisateur qui a soumis la dernière version, ainsi que l'heure et la date de publication.

Navigation au clavier

Le tableau suivant décrit le fonctionnement de la navigation au clavier dans le tableau de la vue Structure :

• La sélection d'un élément vous permet de vous focaliser sur la navigation au clavier à partir de cet élément.

• Le fait de cliquer sur un élément sélectionné n'efface pas la sélection. Cela vous permet d'interagir avec des éléments extérieurs au tableau, puis de revenir à la liste du tableau en cliquant sur une sélection existante. Cliquez à nouveau sur la sélection pour revenir au focus du clavier.

• Utilisez la touche échap pour effacer la sélection du tableau.

• L'interaction avec les icônes d'agrandissement et de dessin du tableau permet également de mettre en focus/sélectionner cet élément du tableau.

Accès à la vue Structure

Par défaut, tous les forfaits utilisent la disposition Document. Cependant, les plans Enterprise et Professional proposent deux options d'affichage supplémentaires : l'affichage Liste et la vue Structure. La vue Structure est décrite ci-dessous.

Pour accéder à la vue Structure :

1. Ouvrez la page Documents.

2. Au niveau supérieur de Enterprise/Company, appuyez sur Structure :

Si vous quittez le filtre Enterprise/Company de niveau supérieur sur la page Documents (par exemple, appuyez sur le filtre Récemment ouvert), revenir au niveau supérieur ne conserve pas la vue Structure. Vous revenez à l'affichage Grille des documents.

Utilisation de la vue Structure

Lorsque vous accédez à la vue Structure, les dossiers sont répertoriés dans la section supérieure de la page et la Vue de la structure telle que construite est indiquée ci-dessous.

Dossiers et projets

Les dossiers et les projets sont répertoriés en haut de la vue Structure dans une grille horizontale.

Cette section est réductible. Appuyez sur la flèche située à gauche de l'en-tête Dossiers et Projets pour réduire/développer la section.

À droite de chaque icône de dossier ou de projet se trouvent une petite image miniature et un nom. Pour les dossiers uniquement, la date et l'heure de dernière mise à jour du contenu du dossier sont indiquées sous le nom du dossier :

Cliquez sur un dossier ou un projet pour ouvrir son contenu :

Le projet E-LAWNMOWER ouvert s'affiche en vue Structure.

S'il n'y a pas d'autres dossiers dans le dossier ou le projet, la grille Dossiers et Projets est réduite. Appuyez sur le fil d'Ariane situé au-dessus des dossiers et des projets pour revenir à un emplacement précédent dans la hiérarchie des dossiers et des projets :

Vue de la structure telle que construite

Sous la grille Dossiers et projets se trouve la section Vue de la structure telle que construite. Toutes les dernières pièces et assemblages publiés et révisés pour le projet ou le dossier sélectionné sont répertoriés dans ce tableau sous forme d'arborescence. Les versions précédentes ne sont pas affichées.

Seuls les composants du dossier actuel sont visibles. Les composants des dossiers situés au-dessus ou en dessous du dossier actuel ne sont pas affichés.

Si un composant publié n'est pas utilisé dans un assemblage, il est affiché en haut de la liste arborescente.

Si une révision plus récente est disponible pour un composant, son icône de révision est mise en surbrillance en bleu :

Chaque ligne contient une vignette de la pièce ou de l'assemblage, ainsi que le nom, la description, le numéro de pièce et la révision du composant. Il peut y avoir des colonnes supplémentaires en fonction des colonnes ajoutées ou supprimées.

Appuyez n'importe où sur la ligne d'un composant pour l’ouvrir dans un nouvel onglet du navigateur.

Les colonnes par défaut suivantes figurent dans ce tableau :

• Nom

  • Une icône pour indiquer si le composant est une pièce ou un assemblage.

  • Nom du composant.

  • Une icône de révision indiquant la dernière révision de la pièce (et le nom de la révision entre parenthèses).

  • Le numéro de pièce surligné.

  La colonne Nom ne peut pas être masquée.

• Description : indique la description du composant, le cas échéant.

• Numéro de pièce : numéro de pièce associé au composant.

• Révision : dernière révision du composant actuel.

Ajouter des colonnes

Appuyez sur le bouton Ajouter des colonnes (illustré ci-dessous en rouge) pour ouvrir la boîte de dialogue Ajouter des colonnes. Les colonnes suivantes peuvent être ajoutées au tableau de la vue Structure :

• Fournisseur

• Project

• Product line

• Titre 1

• Title 2

• Title 3

Appuyez n'importe où sur la ligne pour l'ajouter ou la supprimer du tableau Structure.

Menu contextuel des composants de la vue Structure telle que construite

Appuyez et maintenez n'importe où sur la ligne d'un composant pour ouvrir le menu contextuel du composant :

• Ouvrir : ouvre le composant sélectionné.

• Ajouter à la publication - Disponible uniquement pour les composants qui ne font pas encore partie d'une publication. Ouvre la boîte de dialogue Créer/Ajouter à la publication, dans laquelle le composant peut être ajouté à une nouvelle publication ou à une publication existante. Voir Publications pour plus d'informations.

• Détails - Ouvre le panneau Détails dans le panneau des composants situé sur le côté droit (voir l'explication complète ci-dessous).

Panneau des composants de la vue Structure telle que construite

The right side panel is where information for the selected component is accessed. First, tap the Details () panel icon to open the panel. Then tap the component row. The Details for the component populates the panel. Use each panel icon as a toggle to open or close the panel. There are three available panels:

• Details panel () - Displays more details about the component:
  • Nom - Nom de l'assemblage, du sous-assemblage ou de la pièce. La révision et le numéro de pièce sont indiqués sous le nom.
  • Nom du document - Le document qui contient le composant.
  • Propriétaire - La société ou l'entreprise propriétaire du composant.
  • Créé par - Nom de l'utilisateur qui a créé le composant, avec l'heure et la date de création du composant.
  • Dernière modification par - Nom de l'utilisateur qui a modifié le composant pour la dernière fois, avec l'heure et la date de dernière modification du composant.

• Share details panel () - Displays the permissions on the document and the folder or project (if any) within which it resides. Tap the Edit icon to open the Share dialog and adjust share settings for the component. See Share documents for more information.

• Panneau Emplacements d'utilisation (à l'exclusion des dessins) ; ) - Affiche les assemblages/sous-assemblages et les dessins dans lesquels un composant particulier est utilisé. Voir Emplacements d'utilisation pour plus d'informations.

Accès à la vue Structure

Par défaut, tous les forfaits utilisent la disposition Document. Cependant, les plans Enterprise et Professional proposent deux options d'affichage supplémentaires : l'affichage Liste et la vue Structure. La vue Structure est décrite ci-dessous.

Pour accéder à la vue Structure :

1. Ouvrez la page Documents.

2. Au niveau supérieur de Enterprise/Company, appuyez sur Structure :

Si vous quittez le filtre Enterprise/Company de niveau supérieur sur la page Documents (par exemple, appuyez sur le filtre Récemment ouvert), revenir au niveau supérieur ne conserve pas la vue Structure. Vous revenez à l'affichage Grille des documents.

Utilisation de la vue Structure

Lorsque vous accédez à la vue Structure, les dossiers sont répertoriés dans la section supérieure de la page et la Vue de la structure telle que construite est indiquée ci-dessous.

Dossiers et projets

Les dossiers et les projets sont répertoriés en haut de la vue Structure dans une grille horizontale.

Cette section est réductible. Appuyez sur la flèche située à gauche de l'en-tête Dossiers et Projets pour réduire/développer la section.

À droite de chaque icône de dossier ou de projet se trouvent une petite image miniature et un nom. Pour les dossiers uniquement, la date et l'heure de dernière mise à jour du contenu du dossier sont indiquées sous le nom du dossier :

Appuyez sur un dossier ou un projet pour en ouvrir le contenu. S'il n'y a pas d'autres dossiers dans le dossier ou le projet, la grille Dossiers et Projets est réduite. Appuyez sur le fil d'Ariane situé au-dessus des dossiers et des projets pour revenir à un emplacement précédent dans la hiérarchie des dossiers et des projets :

Vue de la structure telle que construite

Sous la grille Dossiers et projets se trouve la section Vue de la structure telle que construite. Toutes les dernières pièces et assemblages publiés et révisés pour le projet ou le dossier sélectionné sont répertoriés dans ce tableau sous forme d'arborescence. Les versions précédentes ne sont pas affichées.

Seuls les composants du dossier actuel sont visibles. Les composants des dossiers situés au-dessus ou en dessous du dossier actuel ne sont pas affichés.

Si un composant publié n'est pas utilisé dans un assemblage, il est affiché en haut de la liste arborescente.

Si une révision plus récente est disponible pour un composant, son icône de révision est mise en surbrillance en bleu :

Chaque ligne contient une vignette de la pièce ou de l'assemblage, ainsi que le nom, la description, le numéro de pièce et la révision du composant. Il peut y avoir des colonnes supplémentaires en fonction des colonnes ajoutées ou supprimées.

Appuyez n'importe où sur la ligne d'un composant pour l’ouvrir dans un nouvel onglet du navigateur.

Les colonnes par défaut suivantes figurent dans ce tableau :

• Nom

  • Une icône pour indiquer si le composant est une pièce ou un assemblage.

  • Nom du composant.

  • Une icône de révision indiquant la dernière révision de la pièce (et le nom de la révision entre parenthèses).

  • Le numéro de pièce surligné.

  La colonne Nom ne peut pas être masquée.

• Description : indique la description du composant, le cas échéant.

• Numéro de pièce : numéro de pièce associé au composant.

• Révision : dernière révision du composant actuel.

Ajouter des colonnes

Appuyez sur le bouton Ajouter des colonnes (illustré ci-dessous en rouge) pour ouvrir la boîte de dialogue Ajouter des colonnes. Les colonnes suivantes peuvent être ajoutées au tableau de la vue Structure :

• Fournisseur

• Project

• Product line

• Titre 1

• Title 2

• Title 3

Appuyez n'importe où sur la ligne pour l'ajouter ou la supprimer du tableau Structure.

Menu contextuel des composants de la vue Structure telle que construite

Appuyez et maintenez n'importe où sur la ligne d'un composant pour ouvrir le menu contextuel du composant. Depuis le menu contextuel, vous pouvez :

• Ouvrir : ouvre le composant sélectionné.

• Ajouter à la publication - Disponible uniquement pour les composants qui ne font pas encore partie d'une publication. Ouvre la boîte de dialogue Créer/Ajouter à la publication, dans laquelle le composant peut être ajouté à une nouvelle publication ou à une publication existante. Voir Publications pour plus d'informations.

• Détails - Ouvre le panneau Détails dans le panneau des composants situé sur le côté droit (voir l'explication complète ci-dessous).

Panneau des composants de la vue Structure telle que construite

The right side panel is where information for the selected component is accessed. First, tap the Details () panel icon to open the panel. Then, tap the component row. The Details for the component populates the panel. Use each panel icon as a toggle to open or close the panel. There are three available panels:

• Details panel () - Displays more details about the component:
  • Nom - Nom de l'assemblage, du sous-assemblage ou de la pièce. La révision et le numéro de pièce sont indiqués sous le nom.
  • Nom du document - Le document qui contient le composant.
  • Propriétaire - La société ou l'entreprise propriétaire du composant.
  • Créé par - Nom de l'utilisateur qui a créé le composant, avec l'heure et la date de création du composant.
  • Dernière modification par - Nom de l'utilisateur qui a modifié le composant pour la dernière fois, avec l'heure et la date de dernière modification du composant.

• Share details panel () - Displays the permissions on the document and the folder or project (if any) within which it resides. Tap the Edit icon to open the Share dialog and adjust share settings for the component. See Share documents for more information.

• Panneau Emplacements d'utilisation (à l'exclusion des dessins) ; ) - Affiche les assemblages/sous-assemblages et les dessins dans lesquels un composant particulier est utilisé. Voir Emplacements d'utilisation pour plus d'informations.
