Cote

1. Click or press the d key.
2. Sélectionnez l'entité dans laquelle (ou les entités entre lesquelles) définir une cote et l'emplacement de celle-ci.

   La ou les entités sélectionnées sont mises en surbrillance (navigateur uniquement) et la boîte de dialogue contextuelle Cote s'ouvre sur l'emplacement de la cote. Consultez Boîte de dialogue contextuelle Cote pour plus d'informations.



3. Entrez une valeur et appuyez sur Entrée pour accepter la valeur. Vous pouvez également utiliser une variable pour une cote, entrez simplement « =# » et le nom de la variable, comme dans : = #d.



Vous pouvez entrer des valeurs négatives pour les cotes (longueur, distance linéaire et angles) afin d'inverser la direction de l'entité.

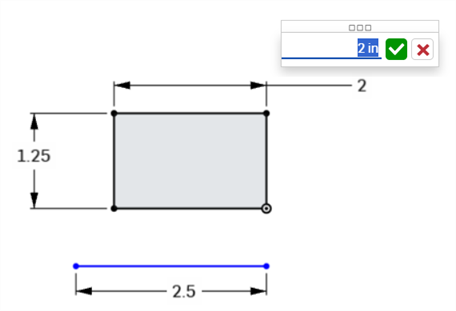

L'image ci-dessous montre une cote positive ; notez la position du rectangle par rapport à la ligne horizontale inférieure :

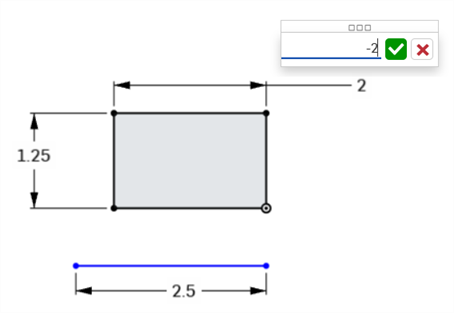

L'image suivante montre la saisie d'une valeur de cote négative dans le champ actif :

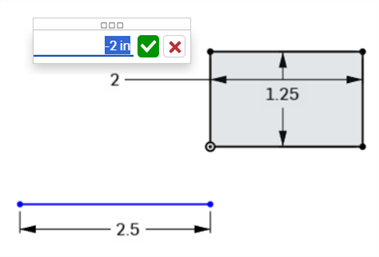

Lorsque la valeur est acceptée, le rectangle change de direction :

• Vous pouvez utiliser des expressions et des fonctions trigonométriques dans des champs numériques de l'Atelier des pièces.

• Supprimez une dimension en la sélectionnant et en appuyant sur la touche Supprimer, ou sélectionnez-la et sélectionnez Supprimer dans le menu contextuel.

• Pour modifier une cote placée, double-cliquez sur la valeur pour activer le champ, puis saisissez la nouvelle valeur. Appuyez sur Entrée pour accepter la modification.

• À l'exception des dimensions de diamètre et de rayon, lorsqu'une nouvelle valeur de cote est saisie, les deux sélections géométriques en cours de dimensionnement sont translatées de la moitié de la nouvelle valeur d'entrée, de sorte que les deux sélections géométriques sont translatées de manière égale. Par exemple, lors du dimensionnement d'une seule ligne, chaque extrémité est translatée par la moitié de la valeur de la cote, de sorte que les deux extrémités sont translatées de manière égale.

• La géométrie contrainte peut ne pas être translatée. Consultez la section Utilisation de contraintes.

Distance sur une seule ligne

1. Click the Dimension tool ().
2. Cliquez sur la ligne.
3. Faites glisser le pointeur pour positionner la cote de distance linéaire.
4. Cliquez pour placer simultanément la cote et ouvrir son champ de valeur numérique.

5. Si vous le souhaitez, entrez une nouvelle valeur de cote.

6. Appuyez sur Entrée pour accepter la valeur de la cote.

Voici la méthode utilisée pour coter la longueur ou la hauteur :

Distance entre 2 lignes

1. Click the Dimension tool ().
2. Cliquez sur la première ligne
3. Cliquez sur la deuxième ligne
4. Faites glisser pour positionner la cote de distance linéaire
5. Cliquez pour placer simultanément la cote et ouvrir son champ de valeur numérique.

6. Si vous le souhaitez, entrez une nouvelle valeur de cote.

7. Appuyez sur Entrée pour accepter la valeur de la cote.

Lors du dimensionnement entre deux lignes, cela implique un parallélisme sans contrainte visuelle de parallèle.

1. Click the Dimension tool ( ).
2. Cliquez sur le premier point d'angle
3. Cliquez sur le deuxième point d'angle, en diagonale par rapport au premier.
4. Faites glisser le pointeur selon un angle pour positionner la cote de distance diagonale
5. Cliquez pour placer simultanément la cote et ouvrir son champ de valeur numérique.

6. Si vous le souhaitez, entrez une nouvelle valeur de cote.

7. Appuyez sur Entrée pour accepter la valeur de la cote.

1. Click the Dimension tool ( ).
2. Cliquez sur le bord du cercle.
3. Faites glisser le pointeur dans le cercle ou en dehors de celui-ci pour positionner la cote du diamètre.
4. Cliquez pour placer simultanément la cote et ouvrir son champ de valeur numérique.

5. Si vous le souhaitez, entrez une nouvelle valeur de cote.

6. Appuyez sur Entrée pour accepter la valeur de la cote.

1. Click the Dimension tool ( ).
2. Cliquez sur la première ligne.
3. Cliquez sur la deuxième ligne, en formant un angle par rapport à la première.
4. Faites glisser le pointeur vers l'angle ou en dehors de celui-ci pour positionner la cote de l'angle.

   1. Vous pouvez également faire glisser la cote vers le quadrant dont vous souhaitez définir l'angle :



5. Cliquez pour placer simultanément la cote et ouvrir son champ de valeur numérique.

6. Si vous le souhaitez, entrez une nouvelle valeur de cote.

7. Appuyez sur Entrée pour accepter la valeur de la cote.

Distance directe

Cela permet de dimensionner la distance la plus courte entre 2 points.

1. Click the Dimension tool ( ).
2. Cliquez sur le point final de la première ligne
3. Cliquez sur le point final de la deuxième ligne.
4. Faites glisser le pointeur selon un angle pour positionner la cote de distance directe.
5. Cliquez pour placer simultanément la cote et ouvrir son champ de valeur numérique.

6. Si vous le souhaitez, entrez une nouvelle valeur de cote.

7. Appuyez sur Entrée pour accepter la valeur de la cote.

Distance linéaire

Cela permet de dimensionner la distance linéaire entre 2 points.

1. Click the Dimension tool ( ).
2. Cliquez sur le point final de la première ligne
3. Cliquez sur le point final de la deuxième ligne.
4. Faites glisser le pointeur vers le haut/le bas ou vers la gauche/droite pour positionner la cote de distance linéaire.
5. Cliquez pour placer simultanément la cote et ouvrir son champ de valeur numérique.

6. Si vous le souhaitez, entrez une nouvelle valeur de cote.

7. Appuyez sur Entrée pour accepter la valeur de la cote.

1. Click the Dimension tool ( ).
2. Cliquez sur l'arc.
3. Faites glisser le pointeur vers l'arc ou en dehors de celui-ci pour positionner la cote du rayon.
4. Cliquez pour placer simultanément la cote et ouvrir son champ de valeur numérique.

5. Si vous le souhaitez, entrez une nouvelle valeur de cote.

6. Appuyez sur Entrée pour accepter la valeur de la cote.

1. Click the Dimension tool ( ).

2. Cliquez sur le premier point final de l'arc.

3. Cliquez sur le deuxième point final de l'arc.

4. Cliquez sur l'arc.

5. Faites glisser le pointeur pour positionner la cote de longueur de l'arc.

6. Cliquez pour placer simultanément la cote et ouvrir son champ de valeur numérique.

7. Si vous le souhaitez, entrez une nouvelle valeur de cote.

8. Appuyez sur Entrée pour accepter la valeur de la cote.

Cela permet de dimensionner la distance entre 2 points d'une spline ou d'un point de spline et tout autre point d'esquisse.

1. Click the Dimension tool ( ).

2. Cliquez sur le premier point de spline.

3. Cliquez sur le deuxième point de spline (ou sur tout autre point d'esquisse).

4. Faites glisser le pointeur pour positionner la cote de distance.

5. Cliquez pour placer simultanément la cote et ouvrir son champ de valeur numérique.

6. Si vous le souhaitez, entrez une nouvelle valeur de cote.

7. Appuyez sur Entrée pour accepter la valeur de la cote.

Vous pouvez également obtenir la distance directe entre deux points d'une spline ou d'un point de spline et tout autre point d'esquisse en déplaçant le curseur selon un angle pour positionner la cote de distance directe. Voir Distance directe.

Cela permet de dimensionner la distance entre un plan et tout autre point d'esquisse.

1. Click the Dimension tool ( ).

2. Cliquez sur le point d'esquisse.

3. Cliquez sur le plan.

4. Faites glisser le pointeur pour positionner la cote de distance.

5. Cliquez pour placer simultanément la cote et ouvrir son champ de valeur numérique.

6. Si vous le souhaitez, entrez une nouvelle valeur de cote.

   Si une nouvelle valeur de cote est saisie, la géométrie d'esquisse se déplace tandis que le plan reste en place.

7. Appuyez sur Entrée pour accepter la valeur de la cote.

Créez une distance à l'axe de symétrie entre un cercle, un point ou une ligne ne faisant pas pièce de la construction et une ligne de construction ; par exemple, pour dimensionner une pièce dans le cadre d'un pivot. Démarrez une dimension de distance entre l'une de ces entités d'esquisse, puis déplacez la souris du côté opposé de la ligne de construction. Le déplacement de la souris à travers la ligne de construction permet de basculer l'état entre les dimensions de distance et d'axe de symétrie :

1. Click the Dimension tool ( ).

2. Cliquez sur le cercle ou le point d'esquisse.

3. Cliquez sur la ligne de Construction. Il en résulte une cote de distance entre les 2 lignes :

4. Faites glisser le pointeur vers le côté opposé de la ligne de construction pour faire passer simultanément l'état à une distance à l'axe de symétrie et positionner la distance à l'axe de symétrie.
5. Cliquez pour placer simultanément la cote et ouvrir son champ de valeur numérique.

6. Si vous le souhaitez, entrez une nouvelle valeur de cote.

7. Appuyez sur Entrée pour accepter la valeur de la cote.

Les cotes pilotées sont utiles pour maintenir l'intention de conception, comme le maintien d'un dégagement ou d'une épaisseur de paroi au-dessus d'une certaine valeur.

• Les dimensions sont principales par défaut. Cliquez avec le bouton droit de la souris sur une valeur de dimension pour sélectionner « Principale/dérivée » dans le menu contextuel.
• Les dimensions principales apparaissent en noir et peuvent être modifiées.
• Les dimensions dérivées apparaissent en gris clair et ne peuvent pas être modifiées (activez l'option « principale », puis modifiez, si nécessaire).

• Lorsqu'une cote ajoutée à une esquisse surdéfinit l'esquisse, la cote est automatiquement « dérivée ».
• Vous pouvez ajouter des cotes pilotées partout où une cote principale peut être ajoutée.
• Les dimensions dérivées reflètent la valeur de la cote implicite ; elles ne modifient pas la géométrie.

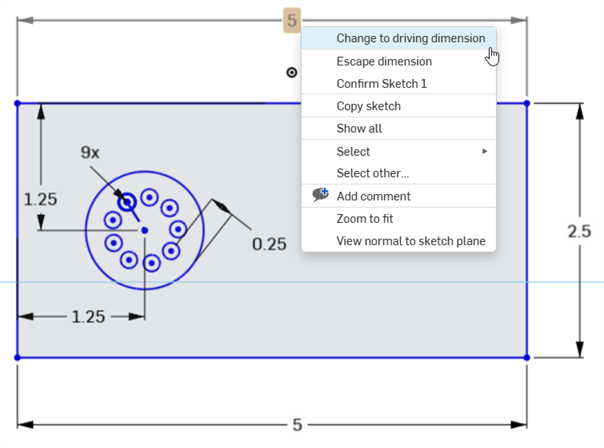

• Lorsqu'une dimension dérivée est changée en dimension principale, elle modifie la géométrie ; si la modification d'une dimension dérivée en dimension principale entraîne une contrainte excessive de l'esquisse, des indicateurs rouges apparaissent comme d'habitude.

Onshape permet aux utilisateurs de saisir des valeurs négatives pour certaines cotes, mais pas toutes. Voir ci-dessous quelles cotes acceptent des valeurs négatives.

• Cote de distance
• Cote d'angle
• Longueur de la ligne
• Cote spline

• Cote de l'arc
• Cote de rayon ou de diamètre

1. Tap Dimension tool.
2. Select the entity (or entities) between which to dimension, and the location of the dimension.

   The dialog opens on the placement of the dimension.

3. Enter a value and select the checkmark to accept the value.

1. Tap to select a corner point.
2. Tap to select the opposite corner point.
3. The current value appears, tap on it to open the number pad.
4. Use number pad to enter a dimension.

1. Tap to select a vertical or horizontal line.
2. The current value of the length or height appears, tap on it to open the number pad.
3. Use the number pad to enter a dimension.

1. Tap to select the edge of circle.
2. The current value appears, tap on it to open the number pad.
3. Use the number pad to enter a dimension.

1. Tap to select a line.
2. Tap to select another line.
3. The current value of the angle between the two lines appears, tap on it to open the number pad.
4. Use the number pad to enter a dimension.

Linear distance / direct distance

1. Tap to select a point.
2. Tap to select another point.
3. The current value appears, tap on it to open the number pad.
4. Use the number pad to enter a dimension.

1. Tap the edge of an arc to select it.
2. The current value of the radius appears, tap on it to open the number pad.
3. Use the number pad to enter a dimension.

Arc length

1. Tap to select both points of an arc.
2. Tap on the curve of the arc to select it.
3. The arc length value appears, tap on it to open the number pad.
4. Use the number pad to enter a dimension.

Spline curve length

1. Tap a spline to select it.
2. The curve length value appears, tap on it to open the number pad.
3. Use the number pad to enter a dimension.

1. Tap to select a point.
2. Tap to select a plane.
3. The current value appears, tap on it to open the number pad.
4. Use the number pad to enter a dimension.

Create a centerline dimension between a circle, point, or non-construction line to a construction line; for instance, to dimension a part for a revolve operation.

1. Tap to select the point to dimension.
2. Tap to select the construction line to create as the centerline.

   A dimension is set between the point and the construction line.

3. Touch and drag the dimension across the construction line.

   Once the dimension crosses the construction line, the construction line becomes the centerline and the dimension adjusts accordingly.





• Driven dimensions are useful for maintaining design intent, such as keeping a clearance or wall thickness above a certain value.
• Dimensions are driving by default. Tap to select a dimension, then two-finger tap to bring up the context menu. In the context menu you can tap to Toggle Driven/Driving dimensions.
• Driving dimensions appear black and can be edited.
• Driven dimensions appear light gray and are not able to be edited (toggle a driven dimension to driving and then edit, if necessary).

• When a dimension added to a sketch over-defines the sketch, the dimension is automatically made 'driven'.
• You are able to add driven dimensions anywhere a driving dimension can be added.
• Driven dimensions reflect the value of the implied dimensions; it does not change geometry.
• When a dimension is switched from driven to driving, it changes the geometry; if changing a driven dimension to driving causes the sketch to be over-constrained, red indicators appear as usual.

Onshape allows users to enter negative values for some dimensions but not all. See below for which dimensions accept negative values.

iOS allows negative values for:

• Distance dimension
• Angle dimension
• Line length

iOS does not allow negative values for:

• Arc dimension
• Spline dimension
• Radius or Diameter dimension

1. Tap Dimension tool.
2. Select the entity (or entities) between which to dimension, and the location of the dimension.

   The dialog opens on the placement of the dimension.

3. Enter a value and select the checkmark to accept the value.

1. Tap to select a corner point.
2. Tap to select the opposite corner point.
3. The current value appears, tap on it to open the number pad.
4. Use number pad to enter a dimension.

1. Tap to select a vertical or horizontal line.
2. The current value of the length or height appears, tap on it to open the number pad.
3. Use the number pad to enter a dimension.

1. Tap to select the edge of circle.
2. The current value appears, tap on it to open the number pad.
3. Use the number pad to enter a dimension.

1. Tap to select a line.
2. Tap to select another line.
3. The current value of the angle between the two lines appears, tap on it to open the number pad.
4. Use the number pad to enter a dimension.

Linear distance / direct distance

1. Tap to select a point.
2. Tap to select another point.
3. The current value appears, tap on it to open the number pad.
4. Use the number pad to enter a dimension.

1. Tap the edge of an arc to select it.
2. The current value of the radius appears, tap on it to open the number pad.
3. Use the number pad to enter a dimension.

Arc length

1. Tap to select both points of an arc.
2. Tap on the curve of the arc to select it.
3. The arc length value appears, tap on it to open the number pad.
4. Use the number pad to enter a dimension.

Spline curve length

1. Tap a spline to select it.
2. The curve length value appears, tap on it to open the number pad.
3. Use the number pad to enter a dimension.

1. Tap to select a point.
2. Tap to select a plane.
3. The current value appears, tap on it to open the number pad.
4. Use the number pad to enter a dimension.

Create a centerline dimension between a circle, point, or non-construction line to a construction line; for instance, to dimension a part for a revolve operation.

1. Tap to select the point to dimension.
2. Tap to select the construction line to create as the centerline.

   A dimension is set between the point and the construction line.

3. Touch and drag the dimension across the construction line.

   Once the dimension crosses the construction line, the construction line becomes the centerline and the dimension adjusts accordingly.





• Driven dimensions are useful for maintaining design intent, such as keeping a clearance or wall thickness above a certain value.
• Dimensions are driving by default. Double tap a dimension to open the Number pad, then tap the Driven/Driving button to switch the dimension type. The button says what type of dimension you have selected. Tap the button to switch to the opposite type of dimension.
• Driving dimensions appear black and can be edited.
• Driven dimensions appear light gray and are able to be edited (toggle a driven dimension to driving and then edit, if necessary).

• When a dimension added to a sketch over-defines the sketch, the dimension is automatically made 'driven'.
• You are able to add driven dimensions anywhere a driving dimension can be added.
• Driven dimensions reflect the value of the implied dimensions; it does not change geometry.
• When a dimension is switched from driven to driving, it changes the geometry; if changing a driven dimension to driving causes the sketch to be over-constrained, red indicators appear as usual.

Onshape allows users to enter negative values for some dimensions but not all. See below for which dimensions accept negative values.

Android allows negative values for:

• Distance dimension
• Angle dimension
• Line length
• Spline dimension

Android does not allow negative values for:

• Arc dimension
• Radius or Diameter dimension
