Outil Mesurer

Raccourci : [

1. Sélectionnez l'entité ou les entités que vous souhaitez mesurer. Vous pouvez également les sélectionner après avoir ouvert l'outil de mesure.

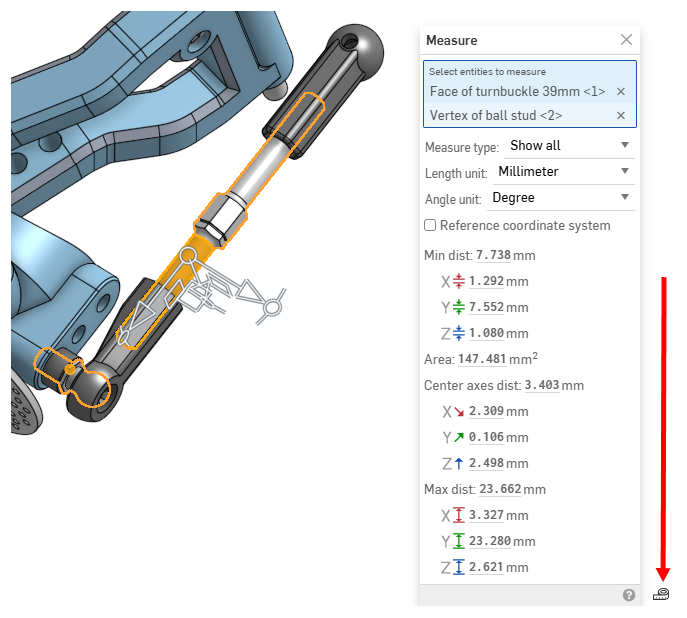

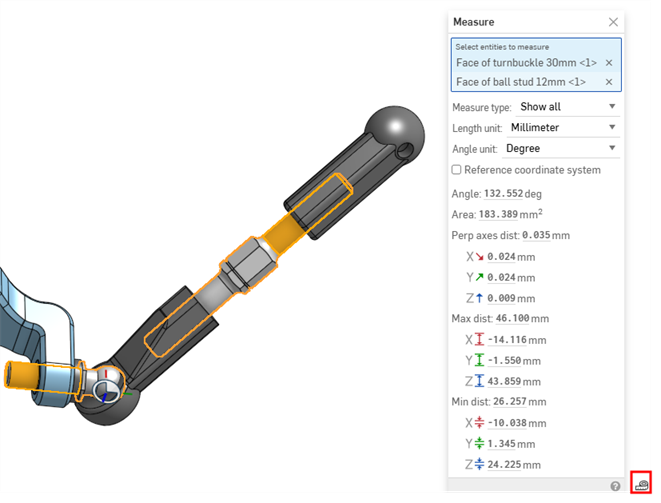

2. Cliquez sur l'icône de l'outil de mesure dans le coin inférieur droit de la page. L'outil de mesure affiche les mesures pour l'entité ou les entités sélectionnées :



3. Utilisez les listes déroulantes pour sélectionner le type de mesure, l'unité de mesure et/ou l'unité d'angle. Ces options peuvent toutes être modifiées à tout moment.
4. Si vous le souhaitez, sélectionnez une autre entité. L'outil de mesure affiche les mesures de centre à centre, de maximum à maximum et de minimum à minimum entre les entités.

Lorsqu'une entité d'esquisse est sélectionnée dans un atelier des pièces, une icône d'entité d'esquisse indique le type.

La mesure de plus de deux entités dans un assemblage vous fournit la distance minimale, la distance maximale, la surface totale, la distance des axes centraux ou la longueur de ces entités.

• Type de mesure - Filtre du type de mesures affiché dans la boîte de dialogue Mesurer. Les options disponibles sont Afficher tout, Position, Position centrale, Distance minimale, Distance maximale, Longueur, Diamètre, Rayon, Angle, Angle de tangence à la face, Déviation de courbure et Aire de la surface.

• Unité de longueur - Sélection de l'unité de longueur. Les options disponibles sont le centimètre, le pied, le pouce, le mètre, le millimètre et le yard.

• Unité d'angle - Sélection du type d'unité d'angle : degré ou radian.

• Diamètre - Diamètre d'un arc ou d'un cercle.

• Rayon - Rayon d'un arc.

• Distance au centre - Distance au centre entre deux entités.

• Angle axes perp. - Angle des axes perpendiculaires entre deux entités.

• Aire - Aire d'une surface.

• Angle de tangence à la face - Angle de tangence entre une surface sélectionnée et une ligne qui croise la surface.

• Déviation de courbure - Déviation entre une surface sélectionnée et une ligne qui croise la surface.

• Centre - Dimensions du centre d'un arc ou d'un cercle (X, Y, Z).

• Distance au centre - Distance au centre entre deux entités (X, Y, Z).

• Distance min. - Distance minimale entre deux entités (X, Y, Z).

• Distance maximale - Distance maximale entre deux entités (X, Y, Z).

• Pt. ray. min. - Point radial elliptique minimal (X, Y, Z).

• Pt. ray. max. - Point radial elliptique maximal (X, Y, Z).

• Longueur - Longueur d'une entité ; par exemple, la longueur d'une ligne ou la circonférence d'un cercle.

• Point - Emplacement d'un point, d'un sommet ou d'un connecteur de positionnement (X, Y, Z).

Vous pouvez utiliser les informations affichées dans l'outil de mesure pour saisir des valeurs ailleurs dans le système, par exemple en tant que cote :

1. Lorsque l'outil de mesure est ouvert, cliquez pour surligner la valeur que vous souhaitez copier.
   • Cliquez une fois pour capturer la valeur de précision maximale.
   • Cliquez une deuxième fois pour capturer la précision la plus faible.
2. Utilisez les raccourcis clavier pour copier la valeur.

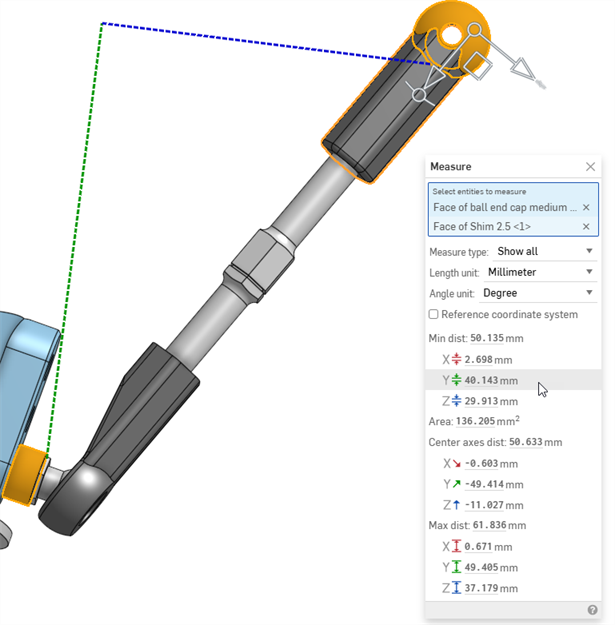

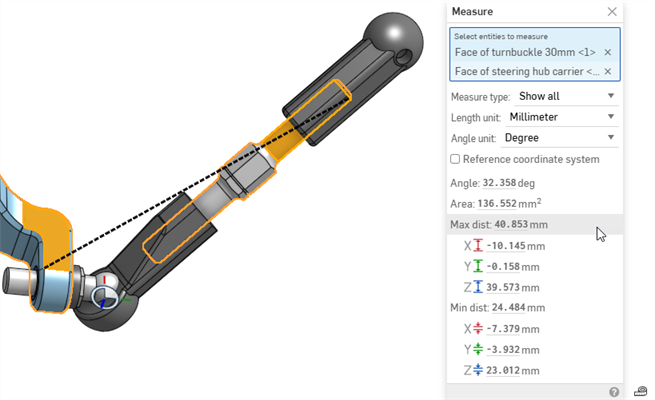

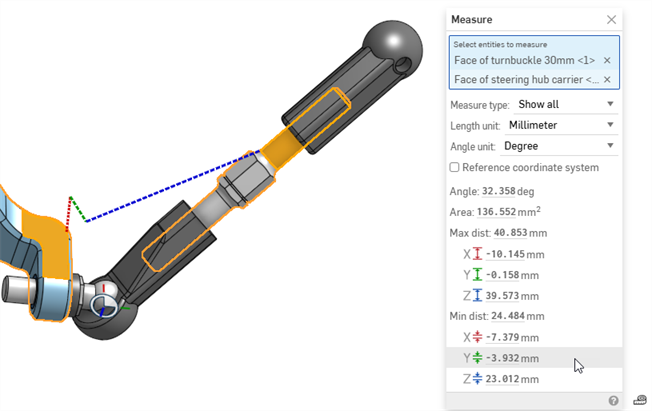

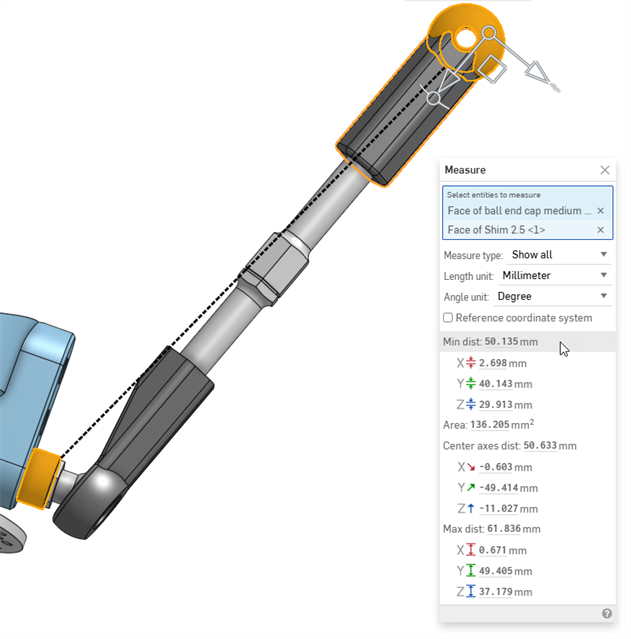

Lorsque vous survolez les informations de mesure dans l'outil de mesure, la mesure est visualisée dans la zone graphique, représentant la mesure exacte visée. Par exemple :

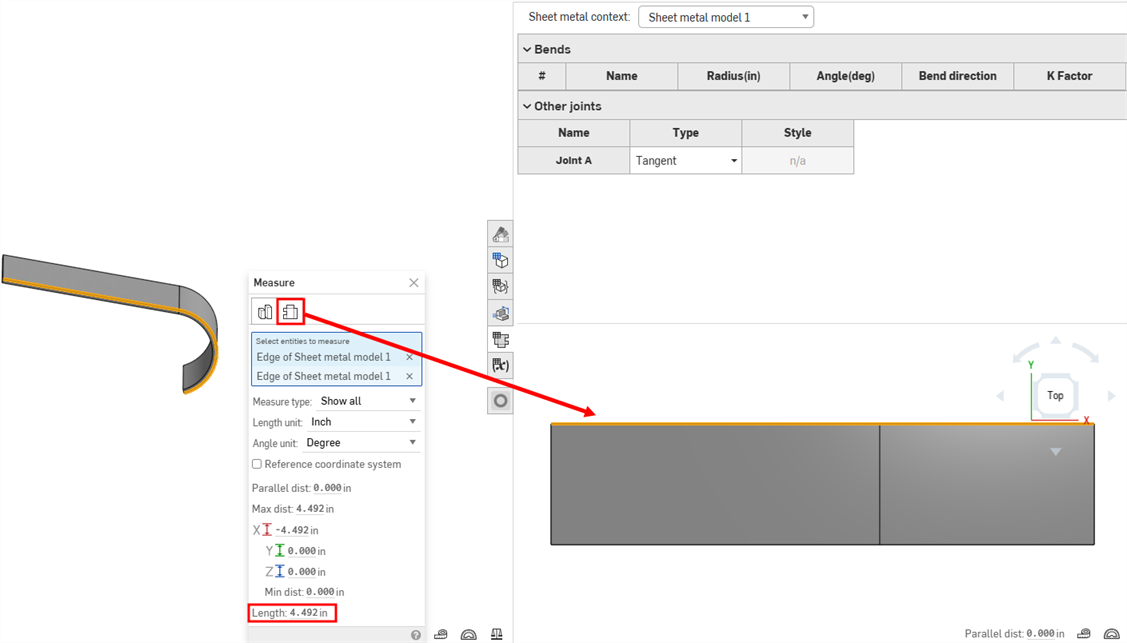

When the Sheet metal table and flat view panel () is open, the Measure dialog shows information for both the sheet metal model in the Part Studio and in flat view.

Select the Part Studio tab to measure the sheet metal model in the Part Studio.

Select the Flat View tab to measure the sheet metal model in flat view.

(Disponible uniquement pour le navigateur de bureau.)

Vous pouvez modifier le cadre de référence de l'outil de mesure, passant de l'origine à un cadre défini par un connecteur de positionnement.

Dans l'outil de mesure, sélectionnez l'option Système de coordonnées de référence. Le champ Connecteur de positionnement pour le système de coordonnées de référence apparaît :

Sélectionnez le connecteur de positionnement à utiliser comme nouveau cadre de référence. L'outil de mesure met à jour ses calculs en fonction de la nouvelle orientation.

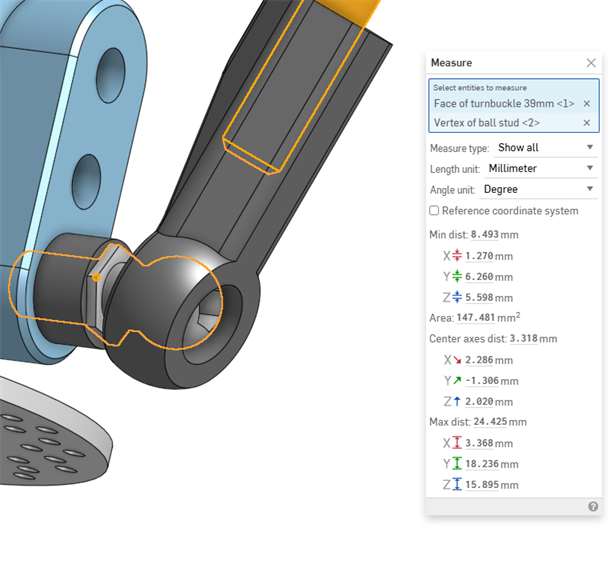

Le cadre de référence est par défaut l'origine

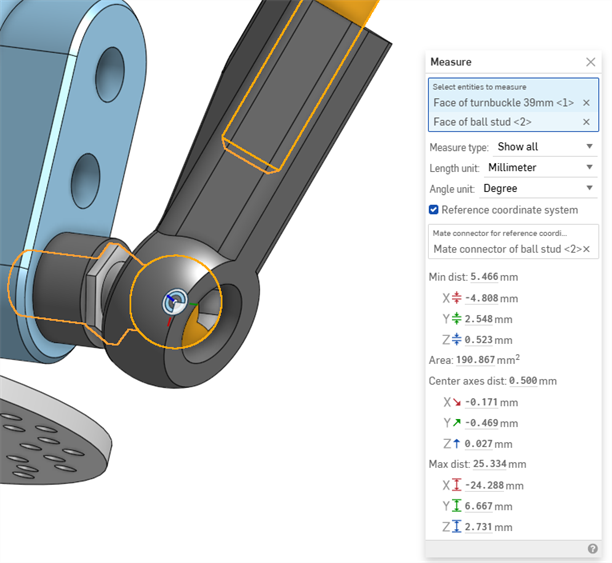

Cadre de référence personnalisé défini par un connecteur de positionnement

Ateliers de pièces uniquement

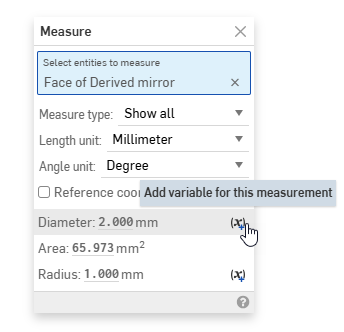

Pour ajouter une variable à la mesure actuelle, cliquez sur l'icône de variable à droite de la mesure :

Cela ouvre la boîte de dialogue Variable, préremplie avec les sélections nécessaires pour obtenir la mesure répertoriée. Consultez la rubrique Variable pour plus d'informations sur les variables.

Assemblages uniquement

Si l'outil Mesurer est ouvert, les valeurs de mesure sont mises à jour de manière dynamique lorsque les pièces sont déplacées sur l'écran. Voici quelques exemples :

• Si l'arête circulaire ou le connecteur de positionnement d'une pièce est sélectionné, l'emplacement du centre ou du point par rapport au point d'origine est mis à jour à mesure que la pièce est déplacée.

• Si le point d'origine et une entité de pièce (arête, face, sommet, connecteur de positionnement) sont tous deux sélectionnés, la distance entre l'entité et le point d'origine est mise à jour à mesure que la pièce est déplacée.

• Si une partie est fixe et qu'une autre ne l'est pas, la sélection d'une entité dans la partie fixe (arête, face, sommet, connecteur de positionnement) et d'une entité dans la partie non fixe (arête, face, sommet, connecteur de positionnement) met à jour les valeurs de distance entre les deux entités sélectionnées lorsque la partie non fixe est déplacée.

La mise à jour dynamique ne fonctionne pas avec une vue en coupe.
