Paramètres de l'entreprise/de la salle de classe/de l'entreprise - Schémas de numérotation
Disponible uniquement pour
Sélectionnez la génération manuelle ou séquentielle de numéros pour les objets de publication (pièces, assemblages, dessins, fichiers), le contenu standard et les éléments.
Pour accéder aux paramètres de vos schémas de numérotation dans Onshape, cliquez sur l'icône utilisateur de votre compte () dans le coin supérieur droit de votre fenêtre Onshape. Cela ouvre un menu déroulant. Cliquez sur Paramètres de l'entreprise/de la classe ou de l'entreprise.
Cliquez sur Schémas de numérotation dans la liste sur le côté gauche de la page :
Configurez la génération manuelle ou séquentielle de numéros pour les types d'objets suivants :
-
Release objects - Release revisions of Parts, Assemblies, Drawings, Variable Studios, and imported Files (translated or not) in a document.
-
Contenu standard : le contenu standard d'Onshape est un contenu créé par Onshape, conservé dans une base de données d'Onshape et maintenu par Onshape. Les utilisateurs peuvent insérer du contenu standard dans leurs assemblages. Le contenu standard inclut les normes ANSI, DIN, ISO et PEM ® boulons, vis, écrous, rondelles, entre autres contenus.
-
Éléments : entités non géométriques que vous pouvez ajouter à votre nomenclature (voir Nomenclature pour plus d'informations) mais qui ne nécessitent pas d'être modélisées (entités non géométriques). Quelques exemples d'Éléments sont les adhésifs, la graisse, la peinture et l'époxy,
Sélectionnez la méthode préférée de génération des références de pièces :
- Entrée manuelle - Saisissez manuellement vos propres références de pièces.
- Onshape empêche automatiquement les étiquettes de révision ou les références de pièces en double et affiche un message d'erreur si vous essayez d'utiliser une référence de pièce existant lors d'une révision précédemment publiée. Par exemple, si vous publiez la révision A pour la référence de pièce 01, vous ne pouvez pas publier une révision A pour la référence 01 pour cette pièce ou pour tout autre pièce.
- Onshape ne suit pas la séquence de nombres pour ce schéma et vous permet d'ignorer les chiffres.

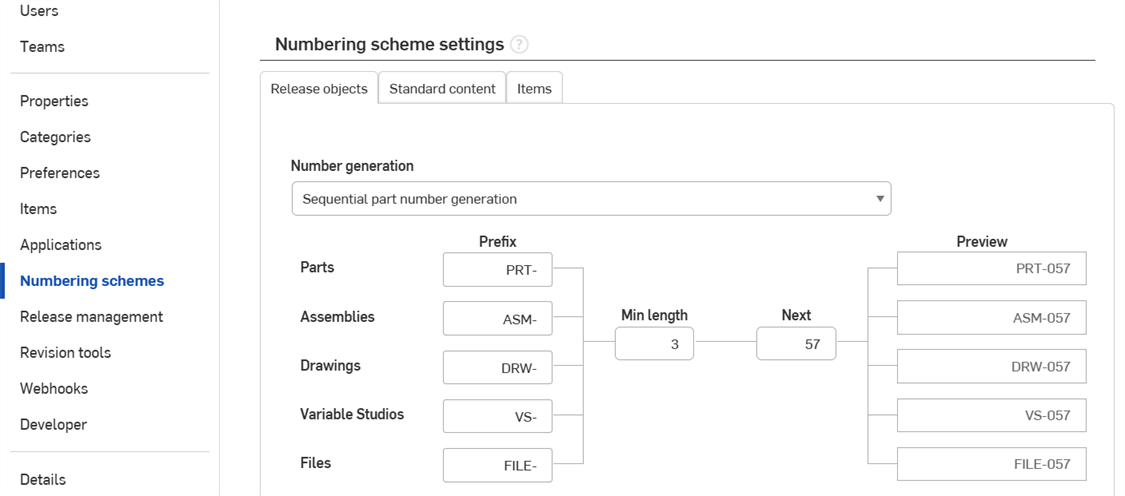

- Génération séquentielle des références de pièces - Onshape génère des références de pièces sur demande.
- Utilisez les champs de l'organigramme pour définir des préfixes pour chaque type d'objet, la longueur minimale et le chiffre suivant de la séquence de départ.
- Le champ Suivant indique la référence de pièce suivante à générer. Les références de pièces se succèdent en augmentant dans la série et ne diminuent jamais même si des numéros ont été ignorés ou si des versions ont été ignorées ou rejetées.
- Lorsque vous sélectionnez cette option, aucune référence de pièce précédemment saisie manuellement dans le système ne change. Les modifications s'appliquent uniquement aux références de pièces nouvellement créées.
- La sélection de cette option ne vous empêche pas de saisir manuellement des références de pièces si vous le souhaitez.
- Une fois cette option sélectionnée, la génération automatique de la référence de pièce est disponible dans toutes les boîtes de dialogue de propriétés pour les objets pouvant avoir une référence de pièce.
- Le champ Préfixe est facultatif.
- Génération de numéros de pièce Arena (disponible uniquement lors de l'utilisation La connexion à l'Onshape Arena) - Arena génère le numéro de pièce, qui est ensuite synchronisé avec Onshape et utilisé dans les métadonnées Onshape de la pièce.
- Unicité du numéro de pièce (objets de publication uniquement) - Choisissez d'autoriser ou non l'utilisation de numéros de pièce dupliqués pour les dessins (doublons de la pièce ou de l'assemblage représentés dans le dessin)
- Tous les numéros de pièce d'une version doivent être uniques - Ne pas autoriser qu'un numéro de pièce d'une pièce ou d'un assemblage soit utilisé comme numéro de pièce d'un dessin.
- Le dessin peut réutiliser la référence de pièce d'un assemblage ou d'une pièce dans la version - Permet d'utiliser la référence de pièce d'une pièce ou d'un assemblage comme référence de pièce de son dessin.
- Propagation des numéros de pièces (objets de publication uniquement) - Indiquez si vous souhaitez propager les numéros de pièce d'un élément publié dans une version vers un élément correspondant dans un espace de travail associé. Sélectionnez :
- Jamais - Pour ne jamais propager la référence de pièce de l'élément publié à un élément correspondant dans un espace de travail
- Un espace de travail - Pour propager la référence de pièce de l'élément publié à un élément correspondant dans un espace de travail lorsque la version dans laquelle l'élément a été publié n'a qu'un seul espace de travail correspondant. Si la version comporte plusieurs espaces de travail correspondants, ne propage pas la référence de pièce.
- Tous les espaces de travail - Pour propager la référence de pièce de l'élément publié à un élément correspondant dans tous les espaces de travail lorsque la version dans laquelle l'élément a été publié comporte un ou plusieurs espaces de travail correspondants.
Click Save changes to ensure all changes you've made are saved.
Save changes only saves the changes for the current tab being edited (Release objects, Standard content, or Items). Each tab's changes are independent.
-
Pour les éléments qui ne sont pas des assemblages configurés, la référence de pièce est appliquée aux éléments ayant le même identifiant interne dans l'espace de travail, s'il existe.
-
Pour les pièces, la référence de pièce n'est appliquée que si la pièce se trouve dans l'espace de travail comme une seule pièce.
-
Pour l'Atelier des pièces et les assemblages configurés, les références de pièces sont appliquées uniquement si les paramètres de configuration sont identiques entre la version et l'espace de travail. Si des paramètres ont été ajoutés ou supprimés, la référence de pièce n'est pas appliquée.
-
La propagation de la référence de pièce se produit lors de la première transition d'un package de release, c'est-à-dire l'action Soumettre.
