La barra de herramientas Solo lectura es la presentación predeterminada para todos los usuarios que no tienen permisos de escritura en un documento.

Al ingresar un documento, un usuario Ligero o un usuario con permisos de solo lectura verá esta disposición (observe barra de herramientas de solo lectura, para un ensamblaje, resaltada en color azul):

La barra de herramientas Solo lectura, tal como se ve en un navegador, arriba

Barra de herramientas de solo lectura en un iPad de un usuario sin permisos para comentar, arriba

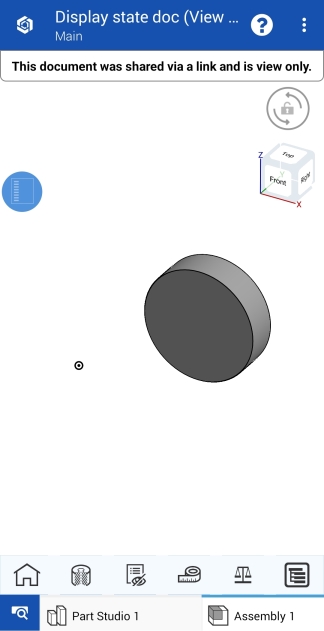

Barra de herramientas de solo lectura en un dispositivo Android de un usuario sin permisos para comentar, arriba

Un buen lugar para que los usuarios ligeros empiecen a comprender Onshape y su entorno Onshape es Introducción como usuario ligero.

Un usuario de Enterprise o de cualquier otro tipo de cuenta también tendrá esta barra de herramientas cuando se comparta con los permisos de Solo lectura. Solo el propietario de una compañía puede cambiar su configuración para ocultar la barra de herramientas Solo lectura en todos los documentos. Los usuarios con permisos de edición en un documento no verán la barra de herramientas Solo lectura.

Además de la barra de herramientas, también puede hacer clic con el botón secundario en un boceto o pieza para acceder a un menú de comandos disponibles como Mostrar cotas, entre otros. Haga doble clic en una operación de la lista de operaciones para ver la configuración y las opciones utilizadas para crearla.

La barra de herramientas Solo lectura se encuentra en la parte inferior del Part Studio o Ensamblaje de Onshape (se muestra arriba en color azul) y puede tener hasta 18 herramientas u operaciones, algunas de las cuales dependen del tipo de pestaña o de los permisos del usuario:



Barra de herramientas como se suele ver en Part Studio, arriba

Barra de herramientas como se suele ver en un dispositivo iOS, arriba

Barra de herramientas como se suele ver en un dispositivo Android, arriba

Barra de herramientas como se suele ver en un ensamblaje, arriba

• Inicio: haga clic en el icono de inicio para restaurar automáticamente la vista inicial del documento.
• Girar: haga clic en el icono Rotar y, a continuación, haga clic y arrastre el cursor en la dirección en la que desea que gire el documento.
• Panorámica: haga clic en el icono Panorámica y, a continuación, haga clic y arrastre el cursor en la dirección en la que desea desplazar el documento.
• Zoom para ajustar: haga clic en el icono Zoom para ajustar para hacer zoom automáticamente en la imagen y ajustarla al centro de la pantalla. Haga clic en la flecha del menú desplegable situada a la derecha del icono para ver las siguientes operaciones:
  • Zoom a ventana:haga clic en Zoom a ventana y, a continuación, arrastre el cursor para crear un cuadro de delimitación de zoom alrededor de la parte de la entidad que desea acercar; la imagen se acerca en consecuencia
  • Zoom:haga clic en Zoom y, a continuación, haga clic y arrastre el cursor hacia arriba y hacia abajo o hacia la izquierda y la derecha para acercar y alejar.

  Mientras utiliza la aplicación Onshape en un escritorio, puede desplazarse hacia arriba o hacia abajo con el mouse en cualquier momento para acercar o alejar el zoom.

  En computadoras Windows con un mouse estándar de 3 botones, Onshape proporciona el siguiente esquema para manipular el modelo 3D en Part Studios y ensamblajes:

  Girar 3D: haga clic con el botón derecho del mouse y arrastre

  Acercar y alejar la imagen: Desplácese hacia arriba y hacia abajo, respectivamente

  Panorámica 2D: presione ctrl + botón derecho del mouse + arrastrar (hacer clic con el botón central y arrastrar)

  Para obtener más información sobre cómo personalizar la manipulación de la vista en Onshape, consulte Vista de navegación y Visualización de piezas.

• Vista Sección: haga clic en el icono de vista Sección para abrir el manipulador de vista Sección:



  Seleccione el plano, la cara plana o el conector de relación que desea ver y, a continuación, haga clic en la marca de verificación en la esquina superior derecha del manipulador de vista Sección para finalizar la decisión.

• Propiedades: cuando esté en Part Studio, haga clic en el icono Propiedades para abrir un cuadro de diálogo Propiedades en el que podrá editar el nombre, la descripción, el número de pieza, el estado y más del Part Studio:



  Para ver las propiedades de una pieza específica de una entidad, haga clic en la pieza específica y, a continuación, en el icono Propiedades.

  En un Ensamblaje, haga clic en el icono Propiedades para abrir un cuadro de diálogo Propiedades.

  Los usuarios ligeros y los usuarios completos que carecen de permisos de escritura no tienen la capacidad de editar propiedades.

• Panel de apariencia: esta herramienta solo aparece cuando se selecciona una pestaña de Part Studio. Haga clic para abrir el panel de apariencia en el lado derecho de la interfaz de usuario.

  Puede ver el color asociado a una pieza o cara en particular. Para obtener más información sobre la asignación de colores, consulte Personalización de piezas y caras: apariencia.

• Estados de visualización: esta herramienta solo aparece cuando se selecciona un ensamblaje. Haga clic para abrir el cuadro de diálogo Estados de visualización. Consulte Estados de visualización para obtener más información.

• Lista de cortes: esta herramienta solo aparece cuando se selecciona una pestaña de Part Studio y se utilizan marcos. Haga clic para abrir el panel de la lista de cortes en el lado derecho de la interfaz de usuario. Consulte Lista de cortes para obtener más información.

• Tablas personalizadas: esta herramienta solo aparece cuando se selecciona una pestaña de Part Studio. Haga clic para abrir el panel de tablas personalizadas en la parte derecha de la interfaz de usuario. Si se ha agregado una tabla personalizada al documento, se abre:



• Panel de configuración: haga clic en el icono de la tabla de configuración para abrir el panel de propiedades de la pieza configurada (tenga en cuenta que este icono solo aparece cuando el ensamblaje o el estudio de piezas contienen propiedades configuradas):



  Para obtener más información sobre el panel de configuración, consulte Configuración.

• Lista de materiales: haga clic en el ícono de LDM para abrir el panel de LDM o cierre el panel de LDM.
• Exploded views - Click the Exploded views icon to open the panel in order to select an Exploded view to display.

  Esta herramienta sólo aparece cuando se selecciona un ensamblaje.

• Seguir a un usuario...: haga clic en el ícono Seguir a un usuario para abrir un menú con la lista de los usuarios que están actualmente en el documento (tenga en cuenta que este ícono solo aparece si hay varios usuarios en un documento):



  Haga clic en un usuario que desee seguir y su ventana Onshape se ajustará para mostrarle su vista de documento en tiempo real, como se muestra a continuación:



  Para dejar de seguir a un usuario, vuelva a hacer clic en el icono Seguir a un usuario de la barra de herramientas. Para obtener más información sobre cómo seguir a un usuario, consulte el modo de seguimiento.

• Export tab - Click the Export icon to open the Export dialog. Here, you can edit your document's name and export options.
  • Export selected - Click the Export selected icon to export all selected geometry (note that this icon appears only when exportable geometry is already selected). An Export dialog like the one above appears; edit your file name, format, version, and export options, and click the Export button to finalize your decisions.
  • Select and export... - To export a specific assembly or part, click the dropdown menu arrow to the right of the Export icon and click Select and export...(note that this icon only appears if there no exportable geometry is selected). This opens an Export manipulator; click the part or assembly you want to export, then click the checkmark in the top right corner. This opens the same Export dialog as shown above. Choose your export settings and click the Export button to finalize your decisions.

• Imprimir: Haga clic en el icono Imprimir para abrir el cuadro de diálogo de configuración de impresión:



  Aquí tiene la posibilidad de editar la configuración de impresión. Cuando esté listo para imprimir, haga clic en la marca de verificación situada en la esquina superior derecha. Se abrirá una vista previa de impresión del documento, con opciones para elegir ajustes más específicos para la impresora.

• Medir: mantenga el cursor sobre el icono Medir para leer cómo funciona la herramienta Medir:



  El mensaje anterior explica cómo se muestra automáticamente la herramienta Medir en la esquina inferior derecha de la ventana de Onshape cada vez que se selecciona una entidad o pieza. Haga clic en el icono Medir para ver un ejemplo animado de la funcionalidad de la herramienta.

• Propiedades de masa: haga clic en el icono Propiedades de masa para abrir el panel Propiedades de masa:



  En un Part Studio, si no hay piezas seleccionadas, el panel Propiedades de masa muestra las propiedades de Part Studio. Si hay piezas seleccionadas, solo muestra las propiedades de esas piezas seleccionadas.

Usuarios con responsabilidades de administración de lanzamientos

Cuando un usuario tiene responsabilidades de administración de lanzamientos (solo usuarios Enterprise o Profesional), es posible que sea responsable de aprobar un candidato de lanzamiento. No hay ninguna herramienta de usuario ligero en la barra de herramientas para este propósito, sin embargo, el usuario debe acceder al candidato de lanzamiento a través de la notificación que recibió, que puede ser:

• Notificación por correo electrónico con un vínculo
• Notificación interna en el documento
• Notificación móvil con un vínculo

Estas notificaciones contendrán un vínculo Ver lanzamiento. Al hacer clic en él, este lleva al usuario directamente al cuadro de diálogo de candidato de lanzamiento.

---
