Vista de estructura

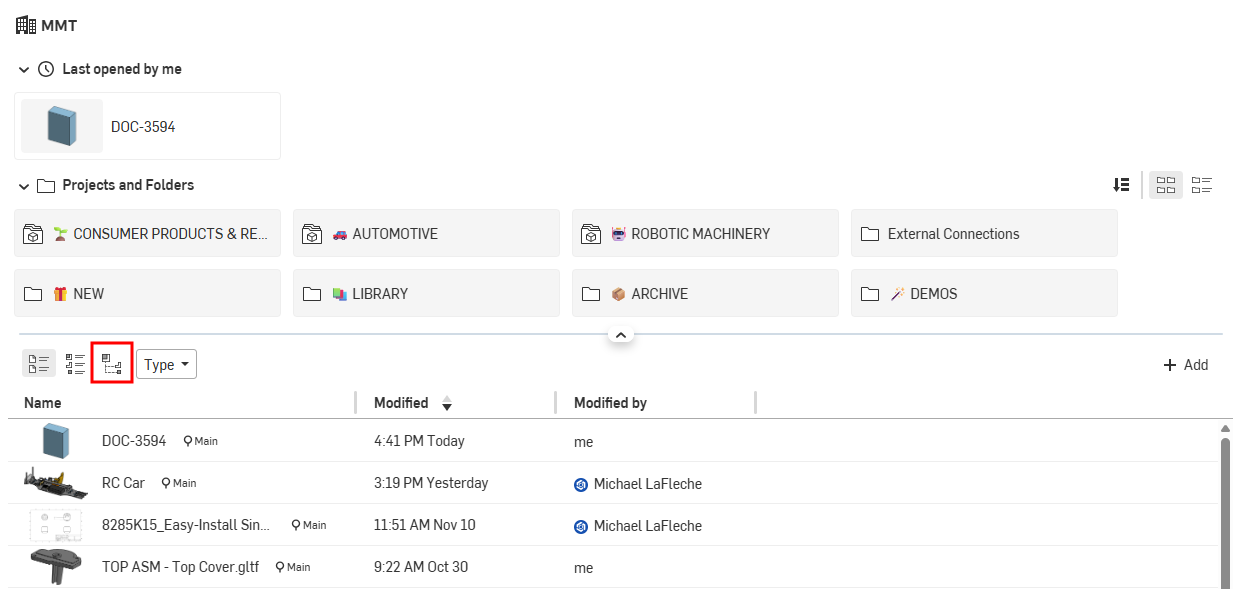

Cómo acceder a la vista de estructura

De forma predeterminada, todos los planes de suscripción utilizan el diseño de Vista de rejilla del documento. Sin embargo, los planes Enterprise y Profesional tienen dos opciones de visualización adicionales: la Vista de lista de documentos y la Vista de estructuras. A continuación, se describe la Vista de estructuras.

Para acceder a la vista de estructura, haga lo siguiente:

1. Abra la página Documentos.

2. En el nivel superior de Enterprise o Company, haga clic en el ícono de Vista de estructura ().

Si sale del filtro de nivel superior de Enterprise o Company de la página Documentos (por ejemplo, hace clic en el filtro Abierto recientemente ), cuando vuelva al nivel superior no se conservará la vista de estructura, sino que volverá a la vista de rejilla del documento.

Uso de la vista de estructura

Al acceder a la vista de estructura, las carpetas aparecen en la sección superior de la página y, debajo, aparece Vista Estructura tal como se construyó.

Folders and projects

Folders and projects are listed at the top of the Structure view in a horizontal grid.

This section is collapsible. Click the arrow to the left of the Folders and Projects heading to collapse or expand the section. Hold the bottom of the Folders and Projects section and drag up or down to adjust the height and display more or fewer folders and projects.

To the right of each folder or project icon is a small thumbnail image and name. Folders also include the date and time the folder content was last updated below the folder name:

Click a folder or project to select it. The right panel displays options for managing the component:

• Details panel () - Displays more details about the folder or project.

• Properties panel () - Displays the editable and non-editable list of properties for the folder or project. If a property is non-editable, it is grayed out. You can edit all other properties directly from this panel.

Click a folder or project name (or double-click anywhere in its gray box) to open its contents:

El proyecto E-LAWNMOWER abierto se muestra en la vista de estructura.

Si no hay carpetas adicionales dentro de la carpeta o el proyecto en el que se ha hecho clic, la cuadrícula Carpetas y proyectos se contrae. Haga clic en el vínculo de la ruta de navegación situado encima de Carpetas y los proyectos para volver a una ubicación anterior de la jerarquía de Carpetas y proyectos:

Modo compacto

De forma predeterminada, el botón Compacto está activado. Muestra cada componente (pieza, ensamblaje o dibujo) de la tabla de visualización de estructuras en una sola fila. Al desactivar la opción Compacto, se proporciona información adicional sobre cada componente de la tabla, con cada componente a lo largo de dos filas de la tabla:

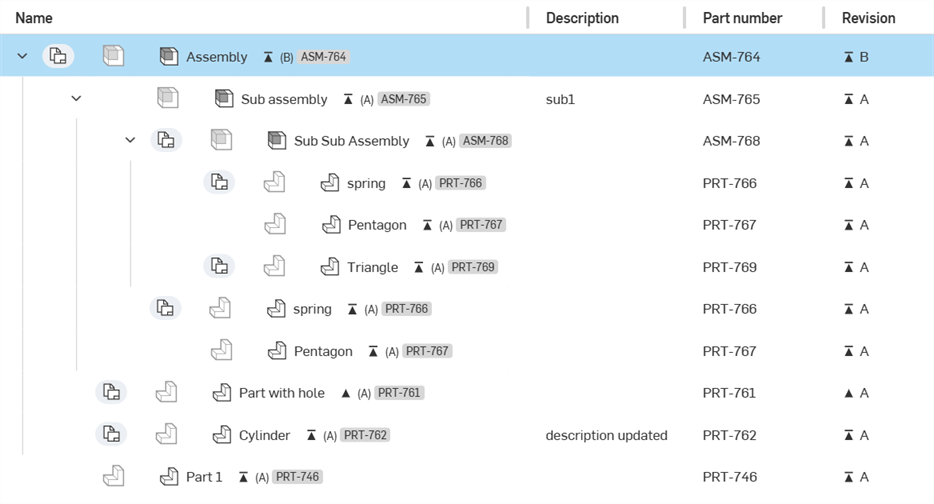

Vista Estructura tal como se construyó

Debajo de la rejilla Carpetas y proyectos, se encuentra la sección Vista de la estructura construida. Todas las piezas, ensamblajes y dibujos más recientes lanzados y revisados del proyecto o la carpeta seleccionada se enumeran en esta tabla en forma de lista de árbol. Las versiones anteriores no se muestran.

Solo se pueden ver los componentes de la carpeta actual. No se muestran los componentes de las carpetas situadas por encima o por debajo de la carpeta actual.

Si un componente lanzado no se usa en un ensamblaje, se muestra en la parte superior de la lista de árbol.

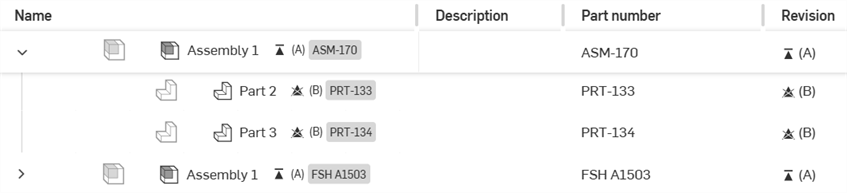

Si un componente tiene disponible una revisión más reciente, su icono de revisión aparece resaltado en azul:

Cada fila contiene una miniatura del componente, así como el nombre, la descripción, el número de pieza y la revisión del componente. Puede haber columnas adicionales en función de las columnas que se agreguen o eliminen.

En una lista estructurada larga, a medida que se desplaza verticalmente, las filas del nivel superior permanecen fijas hasta que la siguiente fila del encabezado de la lista la sustituya.

En esta tabla se encuentran las siguientes columnas predeterminadas:

• Nombre

  • Es el ícono que indica si el componente es una pieza, un ensamblaje o un dibujo.

  • Es el nombre del componente. Se trata de un hipervínculo. Haga clic en el vínculo para abrir el componente en una nueva pestaña del navegador.

  • El ícono Revisión indica la última revisión (y el nombre de la revisión entre paréntesis).

  • El número de pieza resaltado.

  Si la Vista compacta está desactivada, la revisión aparece en la segunda línea debajo del nombre, junto con el número de pieza.

  La columna Nombre no se puede ocultar.

• Descripción: muestra la descripción del componente, si tiene.

• Número de pieza: es el número de pieza asociado al componente.

• Revisión: es la última revisión del componente actual; los subensamblajes que no están administrados por revisiones se etiquetan como tales.

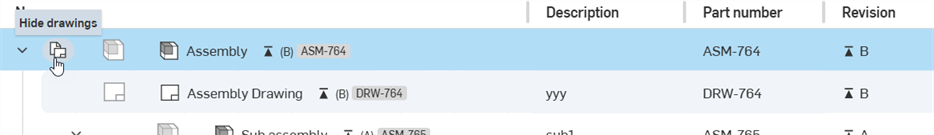

Visualización de dibujos en la Vista de estructuras

Active el botón Mostrar dibujos para mostrar u ocultar todos los dibujos asociados a la fila.

Agregar columnas

Haga clic en el botón Agregar columnas para abrir el cuadro de diálogo Agregar columnas. Las siguientes columnas se pueden agregar a la tabla de Vista de estructura:

• Proveedor

• Proyecto

• Línea de producto

• Título 1

• Título 2

• Título 3

En este cuadro de diálogo, puede hacer lo siguiente:

• Marcar la casilla situada a la izquierda de cualquier columna para agregarla a la tabla Estructura o desmarcarla para eliminar una columna

• Use the Sort icon () to move a column up (left) or down (right) in the table order.

• Usar la barra de búsqueda para buscar una columna y agregarla a la lista

• Usar la barra de búsqueda para buscar una columna y agregarla a la tabla

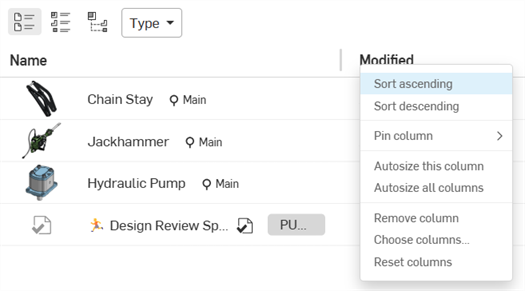

Menú contextual del encabezado de la vista Estructura tal como se construyó

Haga clic derecho en cualquier encabezado de la columna en la tabla Vista de la estructura construida para acceder al menú contextual:

• Fijar columna: opción disponible para todas las columnas, excepto Nombre, ya que fija la columna en su lugar a la izquierda (a la derecha de la columna Nombre) o a la derecha (a la izquierda de la arista derecha de la pantalla). El valor predeterminado es No fijar.

• Ajustar automáticamente el tamaño de esta columna: ajusta automáticamente el tamaño de la columna actual para que se ajuste mejor a su contenido.

• Ajustar automáticamente el tamaño de todas las columnas: ajusta automáticamente el tamaño de todas las columnas para que se ajusten mejor a su contenido.

• Restablecer columnas: restablece todas las columnas a sus valores predeterminados (para que se ajusten a la pantalla).

Cómo formatear la vista Estructura tal como se construyó

Para ajustar el ancho de una columna, haga lo siguiente:

1. Coloque el cursor sobre la arista derecha de la columna. El cursor que divide las columnas muestra una flecha que apunta hacia ambos lados:



2. Haga clic y arrastre hacia la izquierda para hacer la columna más estrecha o arrastre hacia la derecha para expandirla.

3. Cuando alcance el ancho de columna deseado, suelte el mouse.

Nota: Todas las columnas a la derecha de la columna que se le está cambiando el tamaño mantienen el mismo tamaño.

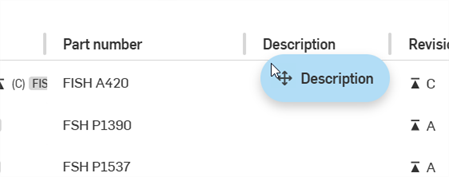

Para reordenar las columnas, haga lo siguiente:

1. Arrastre el encabezado de la columna y suéltelo en una nueva ubicación (a la derecha o a la izquierda de otra columna).



Menú contextual del componente de la vista Estructura tal como se construyó

Haga clic derecho en el espacio vacío de la fila del componente para acceder al menú contextual:

• Abrir en una nueva pestaña del navegador: abre el componente seleccionado en una nueva pestaña del navegador.

• Agregar a la publicación: esta opción solo está disponible para los componentes que aún no forman parte de una publicación. Abra el cuadro de diálogo Crear/agregar a la publicación, en el que el componente se puede agregar a una publicación nueva o existente. Consulte Publicaciones para obtener más información.

• Crear tarea: abre el cuadro de diálogo Crear tarea, en el que puede crear una nueva tarea relacionada con el componente actualmente seleccionado y asignarla a un usuario.

• Exportar: abre el cuadro de diálogo Exportar para el componente seleccionado.

• Detalles: abre el panel Detalles en el menú desplegable de componentes del lado derecho (consulte la explicación completa a continuación).

• Contraer todos los grupos de filas: contrae todos los grupos de filas de la tabla de la vista Estructura tal como se construyó.

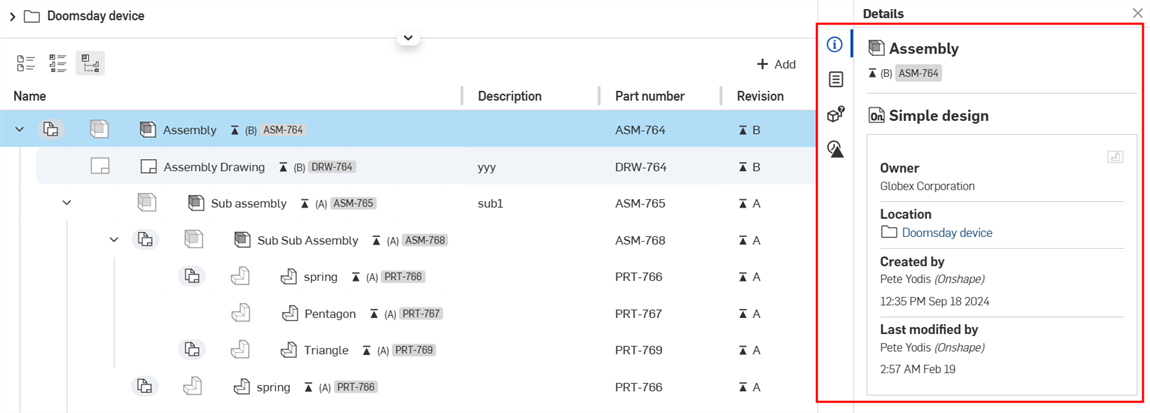

As built structure view Details panel

En el panel lateral derecho, se accede a la información del componente seleccionado. Seleccione el componente al hacer clic en el espacio vacío de la fila del componente. El panel Detalles del componente rellena el panel. Utilice cada ícono del panel como botón para abrir o cerrar el panel. Hay cuatro paneles disponibles:

• Details panel () - Displays more details about the component:
  • Nombre: es el nombre del ensamblaje, el subensamblaje o la pieza. La revisión y el número de pieza aparecen debajo del nombre.
  • Nombre del documento: es el documento que contiene el componente.
  • Propietario: es la compañía o empresa propietaria del componente.
  • Ubicación: es la carpeta o el proyecto donde se encuentra el componente, con un vínculo para abrir la ubicación en una nueva pestaña del navegador.
  • Creado por: es el nombre del usuario que creó el componente, con su fecha y hora de creación.
  • Modificado por última vez por: es el nombre del usuario que modificó el componente por última vez, con la fecha y hora de la modificación.
• Properties panel () - Displays the editable and non-editable list of properties for documents, document elements, folders, and projects. If a property is non-editable, it is grayed out. You can edit all other properties directly from this panel.


• Panel Dónde se usa (exceptos los dibujos; ): muestra los ensamblajes, subensamblajes y dibujos en los que se utiliza un componente en particular. Consulte Dónde se usa para obtener más información.

• Panel Historial de revisiones (): muestra todas las revisiones del componente seleccionado. Cada lanzamiento aparece en orden cronológico en el panel, con el lanzamiento más reciente en la parte superior. Cada lanzamiento contiene los siguientes detalles:

  • Nombre de la revisión: es el nombre de la revisión (entre paréntesis), con un vínculo para abrir el componente en una nueva pestaña del navegador

  • Nombre del lanzamiento: es el nombre del lanzamiento, con el vínculo Ver lanzamiento, que sirve para abrir el cuadro de diálogo del lanzamiento.

  • Enviado por: es el nombre del usuario que envió el último lanzamiento, junto con la fecha y hora de lanzamiento.

Navegación con el teclado

A continuación se describe cómo funciona la navegación con el teclado en la tabla Vista de estructuras:

• Al seleccionar un elemento, se centra en la navegación con el teclado desde ese elemento.

• Al hacer clic en un elemento seleccionado, no se borra la selección. Esto le permite interactuar con elementos ajenos a la tabla y, luego, volver a la lista de tablas haciendo clic en una selección existente. Al volver a hacer clic en la selección, el teclado vuelve a centrarse.

• Use la tecla Esc para borrar la selección de la tabla.

• La interacción con los íconos Expansión y Dibujo de la tabla también aporta enfoque o selección a ese elemento de la tabla.

Cómo acceder a la vista de estructura

De forma predeterminada, todos los planes de suscripción utilizan el diseño de documento. Sin embargo, los planes Enterprise y Profesional tienen dos opciones de vista adicionales: la Vista de lista y la Vista de estructura. A continuación, se describe la Vista de estructura.

Para acceder a la vista de estructura, haga lo siguiente:

1. Abra la página Documentos.

2. En el nivel superior de Enterprise/Company, toque Estructura:

Si sale del filtro de nivel superior de Enterprise o Company de la página Documentos (por ejemplo, toca el filtro Abierto recientemente ), cuando vuelva al nivel superior no se conservará la vista de estructura, sino que volverá a la vista de rejilla del documento.

Uso de la vista de estructura

Al acceder a la vista de estructura, las carpetas y proyectos aparecen en la sección superior de la página y, debajo, aparece Vista Estructura tal como se construyó.

Carpetas y proyectos

Las carpetas y los proyectos aparecen en la parte superior de la vista de estructura en una rejilla horizontal.

Esta sección se puede contraer. Pulse la flecha situada a la izquierda del encabezado Carpetas y proyectos para contraer o expandir la sección.

A la derecha del icono de cada carpeta o proyecto, hay una miniatura y un nombre. Solo en el caso de las carpetas, la fecha y la hora de la última actualización de su contenido se indican debajo del nombre de la carpeta:

Haga clic en una carpeta o un proyecto para abrir su contenido:

El proyecto E-LAWNMOWER abierto se muestra en la vista de estructura.

Si no hay carpetas adicionales dentro de la carpeta o el proyecto, la rejilla Carpetas y proyectos se contrae. Toque el vínculo de la ruta de navegación situado encima de Carpetas y proyectos para volver a una ubicación anterior de la jerarquía de Carpetas y proyectos:

Vista Estructura tal como se construyó

Debajo de la rejilla Carpetas y proyectos, se encuentra la sección Vista de la estructura construida. Todas las piezas y ensamblajes más recientes lanzados y revisados del proyecto o la carpeta seleccionada se enumeran en esta tabla en forma de lista de árbol. Las versiones anteriores no se muestran.

Solo se pueden ver los componentes de la carpeta actual. No se muestran los componentes de las carpetas situadas por encima o por debajo de la carpeta actual.

Si un componente lanzado no se usa en un ensamblaje, se muestra en la parte superior de la lista de árbol.

Si un componente tiene disponible una revisión más reciente, su icono de revisión aparece resaltado en azul:

Cada fila contiene una miniatura de la pieza o el ensamblaje, así como el nombre, la descripción, el número de pieza y la revisión del componente. Puede haber columnas adicionales en función de las columnas que se agreguen o eliminen.

Pulse en cualquier parte de la línea de un componente para abrir el componente en una nueva pestaña del navegador.

En esta tabla se encuentran las siguientes columnas predeterminadas:

• Nombre

  • Es un ícono que indica si el componente es una pieza o un ensamblaje.

  • El nombre del componente.

  • Un icono de revisión que indica la última revisión de la pieza (y el nombre de la revisión entre paréntesis).

  • El número de pieza resaltado.

  La columna Nombre no se puede ocultar.

• Descripción: muestra la descripción del componente, si tiene.

• Número de pieza: es el número de pieza asociado al componente.

• Revisión: es la revisión más reciente del componente actual.

Agregar columnas

Pulse el botón Agregar columnas (que se muestra a continuación en rojo) para abrir el cuadro de diálogo Agregar columnas. Se pueden agregar las siguientes columnas a la tabla Vista de estructura:

• Vendor

• Proyecto

• Línea de producto

• Título 1

• Título 2

• Título 3

Pulse en cualquier parte de la fila para agregarla o quitarla de la tabla Estructura.

Menú contextual del componente de la vista Estructura tal como se construyó

Mantenga pulsado cualquier punto de la fila de un componente para abrir el menú contextual del componente:

• Abrir: abre el componente seleccionado.

• Agregar a la publicación: esta opción solo está disponible para los componentes que aún no forman parte de una publicación. Abra el cuadro de diálogo Crear/agregar a la publicación, en el que el componente se puede agregar a una publicación nueva o existente. Consulte Publicaciones para obtener más información.

• Detalles: abre el panel Detalles en el menú desplegable de componentes del lado derecho (consulte la explicación completa a continuación).

Panel del componente de la vista Estructura tal como se construyó

The right side panel is where information for the selected component is accessed. First, tap the Details () panel icon to open the panel. Then tap the component row. The Details for the component populates the panel. Use each panel icon as a toggle to open or close the panel. There are three available panels:

• Details panel () - Displays more details about the component:
  • Nombre: es el nombre del ensamblaje, el subensamblaje o la pieza. La revisión y el número de pieza aparecen debajo del nombre.
  • Nombre del documento: es el documento que contiene el componente.
  • Propietario: es la compañía o empresa propietaria del componente.
  • Creado por: es el nombre del usuario que creó el componente, con su fecha y hora de creación.
  • Modificado por última vez por: es el nombre del usuario que modificó el componente por última vez, con la fecha y hora de la modificación.

• Share details panel () - Displays the permissions on the document and the folder or project (if any) within which it resides. Tap the Edit icon to open the Share dialog and adjust share settings for the component. See Share documents for more information.

• Panel Dónde se usa (exceptos los dibujos; ): muestra los ensamblajes/subensamblajes y los dibujos en los que se utiliza un componente en particular. Consulte Dónde se usa para obtener más información.

Cómo acceder a la vista de estructura

De forma predeterminada, todos los planes de suscripción utilizan el diseño de documento. Sin embargo, los planes Enterprise y Profesional tienen dos opciones de vista adicionales: la Vista de lista y la Vista de estructura. A continuación, se describe la Vista de estructura.

Para acceder a la vista de estructura, haga lo siguiente:

1. Abra la página Documentos.

2. En el nivel superior de Enterprise/Company, toque Estructura:

Si sale del filtro de nivel superior de Enterprise o Company de la página Documentos (por ejemplo, toca el filtro Abierto recientemente ), cuando vuelva al nivel superior no se conservará la vista de estructura, sino que volverá a la vista de rejilla del documento.

Uso de la vista de estructura

Al acceder a la vista de estructura, las carpetas y proyectos aparecen en la sección superior de la página y, debajo, aparece Vista Estructura tal como se construyó.

Carpetas y proyectos

Las carpetas y los proyectos aparecen en la parte superior de la vista de estructura en una rejilla horizontal.

Esta sección se puede contraer. Pulse la flecha situada a la izquierda del encabezado Carpetas y proyectos para contraer o expandir la sección.

A la derecha del icono de cada carpeta o proyecto, hay una miniatura y un nombre. Solo en el caso de las carpetas, la fecha y la hora de la última actualización de su contenido se indican debajo del nombre de la carpeta:

Toque una carpeta o un proyecto para abrir su contenido. Si no hay carpetas adicionales dentro de la carpeta o el proyecto, la rejilla Carpetas y proyectos se contrae. Toque el vínculo de la ruta de navegación situado encima de Carpetas y proyectos para volver a una ubicación anterior de la jerarquía de Carpetas y proyectos:

Vista Estructura tal como se construyó

Debajo de la rejilla Carpetas y proyectos, se encuentra la sección Vista de la estructura construida. Todas las piezas y ensamblajes más recientes lanzados y revisados del proyecto o la carpeta seleccionada se enumeran en esta tabla en forma de lista de árbol. Las versiones anteriores no se muestran.

Solo se pueden ver los componentes de la carpeta actual. No se muestran los componentes de las carpetas situadas por encima o por debajo de la carpeta actual.

Si un componente lanzado no se usa en un ensamblaje, se muestra en la parte superior de la lista de árbol.

Si un componente tiene disponible una revisión más reciente, su icono de revisión aparece resaltado en azul:

Cada fila contiene una miniatura de la pieza o el ensamblaje, así como el nombre, la descripción, el número de pieza y la revisión del componente. Puede haber columnas adicionales en función de las columnas que se agreguen o eliminen.

Pulse en cualquier parte de la línea de un componente para abrir el componente en una nueva pestaña del navegador.

En esta tabla se encuentran las siguientes columnas predeterminadas:

• Nombre

  • Es un ícono que indica si el componente es una pieza o un ensamblaje.

  • El nombre del componente.

  • Un icono de revisión que indica la última revisión de la pieza (y el nombre de la revisión entre paréntesis).

  • El número de pieza resaltado.

  La columna Nombre no se puede ocultar.

• Descripción: muestra la descripción del componente, si tiene.

• Número de pieza: es el número de pieza asociado al componente.

• Revisión: es la revisión más reciente del componente actual.

Agregar columnas

Pulse el botón Agregar columnas (que se muestra a continuación en rojo) para abrir el cuadro de diálogo Agregar columnas. Se pueden agregar las siguientes columnas a la tabla Vista de estructura:

• Vendor

• Proyecto

• Línea de producto

• Título 1

• Título 2

• Título 3

Pulse en cualquier parte de la fila para agregarla o quitarla de la tabla Estructura.

Menú contextual del componente de la vista Estructura tal como se construyó

Mantenga pulsado cualquier punto de la fila de un componente para abrir su menú contextual. Desde el menú contextual, puede hacer lo siguiente:

• Abrir: abre el componente seleccionado.

• Agregar a la publicación: esta opción solo está disponible para los componentes que aún no forman parte de una publicación. Abra el cuadro de diálogo Crear/agregar a la publicación, en el que el componente se puede agregar a una publicación nueva o existente. Consulte Publicaciones para obtener más información.

• Detalles: abre el panel Detalles en el menú desplegable de componentes del lado derecho (consulte la explicación completa a continuación).

Panel del componente de la vista Estructura tal como se construyó

The right side panel is where information for the selected component is accessed. First, tap the Details () panel icon to open the panel. Then, tap the component row. The Details for the component populates the panel. Use each panel icon as a toggle to open or close the panel. There are three available panels:

• Details panel () - Displays more details about the component:
  • Nombre: es el nombre del ensamblaje, el subensamblaje o la pieza. La revisión y el número de pieza aparecen debajo del nombre.
  • Nombre del documento: es el documento que contiene el componente.
  • Propietario: es la compañía o empresa propietaria del componente.
  • Creado por: es el nombre del usuario que creó el componente, con su fecha y hora de creación.
  • Modificado por última vez por: es el nombre del usuario que modificó el componente por última vez, con la fecha y hora de la modificación.

• Share details panel () - Displays the permissions on the document and the folder or project (if any) within which it resides. Tap the Edit icon to open the Share dialog and adjust share settings for the component. See Share documents for more information.

• Panel Dónde se usa (exceptos los dibujos; ): muestra los ensamblajes/subensamblajes y los dibujos en los que se utiliza un componente en particular. Consulte Dónde se usa para obtener más información.
