Reemplazar cara
Recortar o alargar una cara a una nueva superficie. Esta herramienta de edición directa resulta especialmente conveniente si no tiene el historial paramétrico de la pieza, como suele ser el caso de una pieza importada.
En la barra de herramientas de operaciones:
Recortar o alargar una cara a una nueva superficie. Esta herramienta de edición directa resulta especialmente conveniente si no tiene el historial paramétrico de la pieza, como suele ser el caso de una pieza importada.

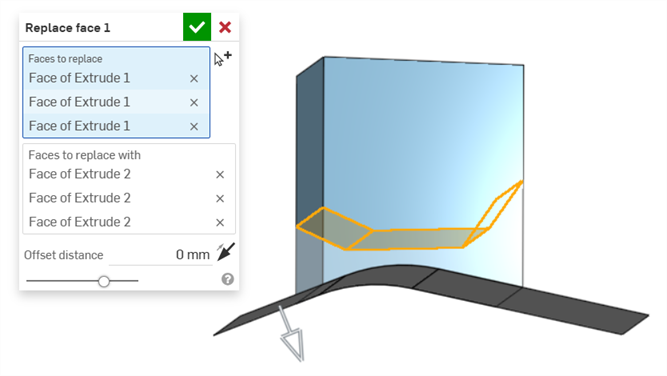

Reemplazar cara sirve para recortar una cara o alargar una cara hacia una nueva superficie. Esta herramienta de edición directa resulta especialmente útil si no dispone del historial paramétrico de la pieza, como suele suceder con una pieza importada. Para reemplazar una cara, seleccione el comando Reemplazar cara de la barra de herramientas y, a continuación, seleccione las caras que desee reemplazar. Haga clic en el campo Superficie con la que reemplazar del cuadro de diálogo y, luego, seleccione la superficie que desea reemplazar en el área gráfica. Active Voltear alineación para cambiar la cara que se va a reemplazar por una cara opuesta. La cara de reemplazo predeterminada es la más cercana a la cara que se está reemplazando. Ingrese una distancia de desfase numéricamente en el cuadro de diálogo o mueva la flecha color anaranjada en el área gráfica. Utilice la flecha Dirección opuesta para invertir la dirección de desfase. Haga clic en la marca de verificación color verde para aceptar la cara reemplazada.
- Haga clic en .
- En el modelo, seleccione la cara que desea recortar o alargar.
- Seleccione la superficie que desea utilizar para el reemplazo.

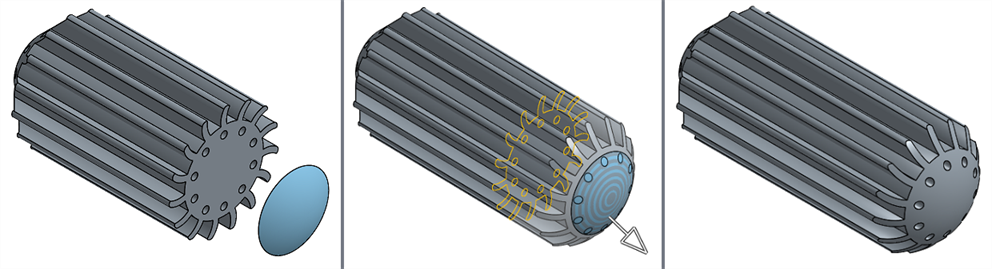

Observe que en este ejemplo se ha creado una superficie para utilizarla para alargar la cara. Puede ocultar y mostrar esta pieza en la lista de piezas del cuadro de lista de operaciones:
- Si lo desea, proporcione una distancia de equidistancia o voltee la alineación.
- Distancia de equidistancia: con esta opción, se especifica una distancia con la que separar la cara.
- Voltear alineación: seleccione esta opción para cambiar la cara que se va a sustituir por una cara opuesta. La cara de reemplazo predeterminada es la más cercana a la cara que se va a reemplazar:
- Haga clic en .
La flecha Crear selección (junto al campo Caras) es útil a la hora de seleccionar caras relacionadas para Reemplazar cara.
Aquí se muestra la colección de herramientas de operaciones de superficie. Esta no es una lista exhaustiva. Se pueden utilizar herramientas de operaciones adicionales al modelar superficies. Consulte Creación de superficies para obtener más información.
- Espesor: agregue profundidad a una superficie. Cree una pieza nueva o modifique una existente al otorgarle espesor a una superficie y conviértala en un sólido. Para esto, agregue o quite material de una pieza o superficie existentes, o de las piezas que hacen intersección en su trayectoria.
- Encerrar: cree una pieza mediante la selección de todos los límites que rodean un espacio vacío para formar un sólido. Utilice cualquier conjunto de superficies y sólidos (incluidos planos y caras) que hagan intersección entre sí o se conecten en un límite para crear un volumen.
- Redondeo: redondee las aristas interiores y exteriores de intersección y defínalas como un radio constante estándar, una cónica más estilizada o una variable mediante la selección de Redondeo de arista. Si lo desea, aplique un redondeo completo para crear una combinación perfecta de una o más caras entre dos lados opuestos.
- Pliegue de cara: redondee las caras interiores y exteriores puntiagudas, conectadas o desconectadas, para crear un pliegue perfecto entre las caras o separe el pliegue para crear nuevas caras mediante la definición de un radio o un ancho constante. Defina en mayor detalle la sección transversal del pliegue (bola rodante o perfil de barrido), la simetría, el control, el recorte, las restricciones y los límites.
- Eliminar cara: elimine la geometría de una pieza. Seleccione si desea reparar las caras circundantes (extendiéndolas hasta que se intersequen), cubrir el vacío o dejarlo abierto. Esta herramienta de edición directa es especialmente práctica si no tiene el historial paramétrico de la pieza, como suele ocurrir con una pieza importada.
- Mover cara: desplace, gire o desfase una o más caras seleccionadas. Esta herramienta de edición directa es especialmente práctica si no tiene el historial paramétrico de la pieza, como suele ocurrir con una pieza importada.
- Reemplazar cara: recorte una cara o alargue una cara a una superficie nueva. Esta herramienta de edición directa es especialmente práctica si no tiene el historial paramétrico de la pieza, como suele ocurrir con una pieza importada.
- Desfasar superficie: se crea una nueva superficie mediante el desfase de una región de boceto, superficie o cara existente. Establezca la distancia de desfase en 0 para crear una copia en su lugar.
- Superficie límite: cree o añada una superficie especificada por sus perfiles límite.
- Rellenar: cree una superficie (o una pieza a partir de superficies) definiendo límites y refinando la superficie con condiciones de límite (en lugar de requerir el uso de superficies de referencia).
- Mover límite: mueva las aristas de los límites de una superficie para alargarla o recortarla.
- Superficie reglada: cree una superficie reglada nueva o adicional a partir de una arista existente o de varias aristas de una región de boceto.
- Recorte mutuo: recorte dos superficies adyacentes extendiendo las intersecciones para completar el recorte.
Recortar o alargar una cara a una nueva superficie. Esta herramienta de edición directa resulta especialmente conveniente si no tiene el historial paramétrico de la pieza, como suele ser el caso de una pieza importada.

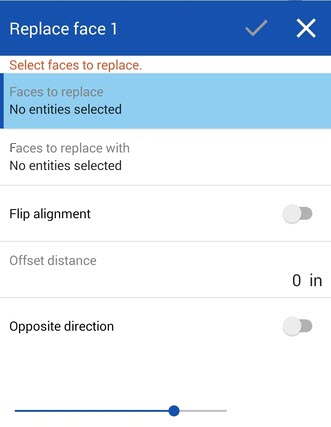

Pasos
- Toque la herramienta Reemplazar cara.
- Seleccione las caras a reemplazar.
- Seleccione la superficie por la que desea reemplazar.
- Opcionalmente, puede alternar para voltear alineación.
- Especifique la distancia de desfase.
- Si lo desea, cambie a la dirección opuesta.
- Pulse en la marca de verificación.
Antes:
Durante:
Después:
Recortar o alargar una cara a una nueva superficie. Esta herramienta de edición directa resulta especialmente conveniente si no tiene el historial paramétrico de la pieza, como suele ser el caso de una pieza importada.

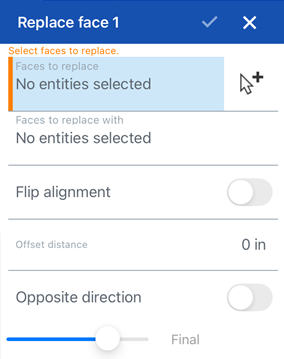

Pasos
- Toque la herramienta Reemplazar cara.
- Seleccione las caras a reemplazar.
- Seleccione la superficie por la que desea reemplazar.
- Opcionalmente, puede alternar para voltear alineación.
- Especifique la distancia de desfase.
- Si lo desea, cambie a la dirección opuesta.
- Pulse en la marca de verificación.
Antes:
Durante:
Después:
