Defina las propiedades (también llamadas metadatos) para adjuntar información importante a documentos, piezas, pestañas, etc. Se puede definir el nombre, la descripción, el número de pieza, la revisión, el estado y otras propiedades predeterminadas, así como cualquier propiedad personalizada que el usuario o la empresa creen. Todas las propiedades que se definan se comparten con toda la empresa.

No confunda las propiedades de dibujo (metadatos) con las propiedades del dibujo. Los metadatos se aplican al dibujo en sí. Las propiedades de dibujo definen aspectos como, por ejemplo, unidades, precisión, valores predeterminados de las vistas, geometría de construcción, formato, etc.

  1. Haga clic con el botón derecho del mouse en una pieza, pestaña, documento, etc., para abrir el menú contextual y seleccione Propiedades para abrir el cuadro de diálogo Propiedades:

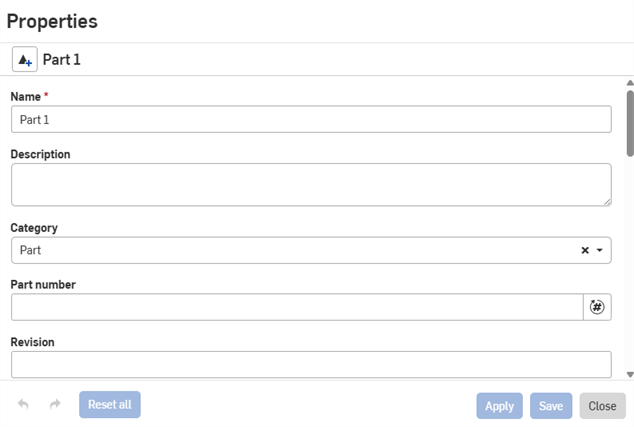

    Cuadro de diálogo Propiedades de una pieza

  2. (Opcional) Haga clic en el botón Crear lanzamiento para iniciar una revisión.

  3. Edite las propiedades disponibles.

    • Las propiedades atenuadas las define el administrador de la empresa y no se pueden editar.

    • Para obtener el siguiente número de pieza disponible, haga clic en el ícono de generar el siguiente número de pieza (Ícono de generar el siguiente número de pieza).

    • Las propiedades personalizadas se muestran en la parte inferior del cuadro de diálogo.

  4. Cuando termine, haga clic en Aplicar. Al trabajar en una compañía, aula o empresa, los cambios se aplican en toda la compañía.

    • Haga clic en Guardar para guardar las modificaciones, pero no aplicarlas todavía. Abra el cuadro de diálogo más adelante para aplicarlas.

    • Haga clic en Restablecer todo para restablecer todas las propiedades a los valores predeterminados.

    Todas las propiedades que se incluyen en la lista de materiales se actualizan automáticamente cuando se define la propiedad del ensamblaje.

Las propiedades también se pueden definir a través del panel Propiedades de la página Documentos:

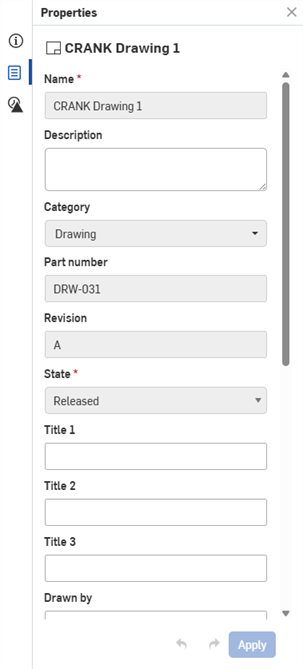

Panel de propiedades de un documento

Al buscar desde la página Documentos, se puede filtrar la búsqueda por propiedad.

Haga clic en el menú desplegable Búsqueda avanzada, seleccione el menú desplegable Añadir criterios y, a continuación, seleccione la propiedad según la que desea buscar.

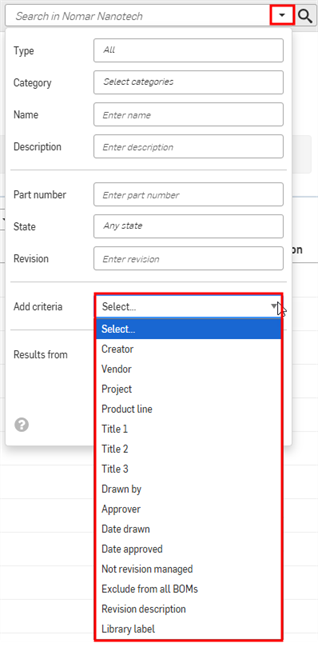

Filtrar una búsqueda por propiedad desde la página Documentos

When working with public parts (like Standard Content), you can override some properties while leaving the author's original metadata in tact.

Metadata overrides:

  • Apply to only you (when working in a company, classroom, or enterprise, overrides apply to the whole company)

  • Automatically carry forward to new versions

  • Automatically flow into your Bill of Materials

Administrators can grant permissions for overriding standard content and public part metadata in their settings. See Enterprise Settings: Global Permissions or Company/Classroom Settings: Preferences.

  • Todas las propiedades que se incluyen en la lista de materiales se actualizan automáticamente cuando se define la propiedad del ensamblaje.
  • Los administradores pueden crear propiedades personalizadas para toda la empresa.
  • Al añadir texto a la columna Descripción de la tabla de revisiones de un dibujo, se actualiza automáticamente la propiedad Descripción de revisión del dibujo.
  • Some properties can be configured. See: Configured Properties.

Para obtener recursos adicionales del Centro de aprendizaje, consulte: Consejo técnico: Optimización del flujo de trabajo de lanzamiento y edición de las propiedades en Onshape.
