Available in: Assembly

Mayús-Insert, Alt-Insert

El contenido estándar de Onshape es el contenido que Onshape se encarga de crear, de guardar en su base de datos y de mantener. Los usuarios pueden insertar contenido estándar en sus ensamblajes. No hay ningún riesgo de que este contenido desaparezca o no funcione de un lanzamiento a otro. Hemos integrado un proceso que ahorra tiempo en este flujo de trabajo para simplificar la inserción de contenido estándar.

El contenido estándar admitido incluye lo siguiente:

  • ANSI : pernos y tornillos, tuercas y arandelas
  • DIN: pernos y tornillos, tuercas, arandelas y chavetas del eje
  • ISO: pernos y tornillos, tuercas y arandelas
  • PEM ®, de PennEngineering®, incluida su categoría unificada de tuercas autoadhesivas

Standard content is identified in the Instances list with this icon: Ícono de Contenido estándar

Seleccione el contenido estándar directamente desde el filtro proporcionado en el cuadro de diálogo Insertar piezas y ensamblajes en un Ensamblaje de Onshape.

El contenido estándar es una base de datos Onshape de elementos de fijación disponibles para insertar en un ensamblaje.

Haga clic en Insertar y seleccione la pestaña Contenido estándar. Para filtrar el hardware disponible, seleccione Estándar, Categoría, Clase y Componente.

Utilice el botón Cierre de tamaño automático para que Onshape calcule el mejor tamaño en función de una arista circular o una cara cilíndrica seleccionadas. El tamaño se actualiza con la medida mejor calculada.

Cuando se usa para pernos y tornillos, el cálculo se redondea a la baja para garantizar que no haya interferencias. Cuando se usa para un tamaño de tuerca, la selección de un eje del perno hace que Onshape redondee hacia arriba, lo que garantiza que la tuerca encaje sin interferencias.

Las opciones de cierre se adaptan según las selecciones.

Opcionalmente, si tiene los permisos adecuados, introduzca un número de pieza y una descripción. De este modo, se definen las propiedades de la pieza estándar. Esto se hace una vez para cada componente único y se define para toda la compañía o empresa.

Se muestra una vista previa en la parte inferior del cuadro de diálogo para garantizar que se ha insertado la pieza correcta.

Para colocar los cierres de forma individual, haga clic primero en Insertar y, a continuación, sitúe el puntero sobre el taladro y seleccione un conector de relación para la colocación. Utilice la tecla A para invertir la orientación del cierre que se va a insertar. De este modo, se crea una relación cerrada para definir la colocación y los grados de libertad del cierre.

Coloque múltiples elementos de cierre a la vez. Para ello, haga primero las selecciones y, a continuación, haga clic en Insertar. Entre estas selecciones se puede incluir cualquier combinación de caras de taladro, aristas de taladro y caras que contengan taladros.

La inserción coloca automáticamente el cierre junto a la geometría seleccionada.

Al insertar contenido estándar posterior, utilice Insertar más cerca de la selección e Insertar más alejado de la selección para colocarlo automáticamente en la pila de cierres relacionados a la geometría seleccionada.

Los cierres ahora aparecen en la lista de instancias con su propio ícono de contenido estándar.

Para editar todo el contenido estándar de las mismas opciones Estándar, Categoría, Clase y Componente a la vez, haga clic derecho en un cierre de la lista y elija Seleccionar instancias con la misma configuración o Seleccionar instancias con la misma pieza y la misma configuración.

Vuelva a hacer clic derecho y seleccione Editar instancia de contenido estándar. Aquí se pueden cambiar opciones como, por ejemplo, el tamaño y la longitud, pero no las opciones Estándar, Categoría, Clase ni Componente. Actualice para aplicar los cambios y, a continuación, acéptelos.

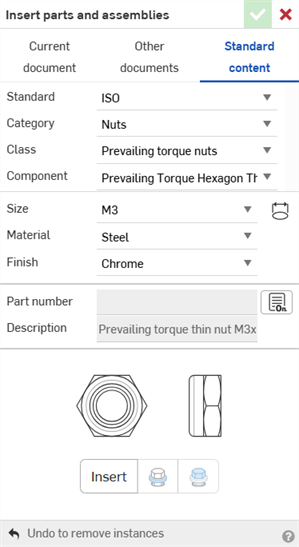

Cuadro de diálogo Contenido estándar

  1. Haga clic en el filtro Contenido estándar en el cuadro de diálogo Insertar piezas y ensamblajes.
  2. Seleccione las especificaciones del contenido que desea insertar: Estándar, Categoría, Clase y Componente.
  3. Seleccione Icono de tamaño automático (el icono de tamaño automático) y, a continuación, un taladro en el modelo para seleccionar automáticamente el tamaño adecuado en el cuadro de diálogo.

    O bien, seleccione el tamaño de forma manual desde el menú desplegable.

    Si no hay ninguna pieza estándar que coincida con el tamaño del taladro seleccionado, aparecerá el siguiente mensaje:

    Mensaje de error que indica No se puede encontrar el tamaño coincidente para la selección. La selección puede ser demasiado pequeña o grande para un componente específico.

  4. Según su suscripción, puede editar el contenido estándar de la siguiente manera:
    1. En el caso de las suscripciones Enterprise y Profesional, el número de pieza y la descripción, si están presentes en el sistema, se proporcionan automáticamente. Si lo desea, haga clic en el icono Abrir las propiedades de metadatos de esta configuración (Abrir icono de propiedades de metadatos) para abrir el cuadro de diálogo Propiedades, en el que puede ingresar la información de metadatos para la pieza de contenido estándar. Las propiedades de los metadatos se comparten en toda la empresa si usted forma parte de una empresa, o se limitan a su cuenta de usuario si no forma parte de una empresa.

      Una vez insertado el contenido estándar en un ensamblaje, puede acceder a sus propiedades si hace clic derecho en la instancia, que está en la lista de instancias, y selecciona Propiedades en el menú contextual.

      Administrators can grant permissions for overriding standard content and public part metadata in their settings. See Enterprise Settings: Global Permissions or Company/Classroom Settings: Preferences.

    2. Para el resto de suscripciones (Gratis, Estándar, EDU), el número de pieza y la descripción, si están presentes en el sistema, se proporcionan automáticamente. Si lo desea, haga clic en el icono Editar () para poder editar los campos Número de pieza y Descripción. Ingrese un número de pieza y una descripción para la pieza de contenido estándar. Aparecerá el siguiente mensaje:

      Cómo ingresar el número de pieza del contenido estándar

      Haga clic en Guardar.

      Haga clic en el Icono Restablecer metadatos (Icono Restablecer metadatos) para restablecer la descripción a su valor predeterminado.

      En ambos casos, se muestra una vista previa de la pieza seleccionada.

  5. Haga clic en Insertar para insertar automáticamente la pieza si ya se ha seleccionado una cara plana o cilíndrica o una arista. Si no se realiza ninguna selección, la pieza aparece en la ubicación del mouse. Arrástrela a la ubicación preferida y haga clic para forzar el enganche a un conector de relación (implícito o explícito).

    Utilice los iconos Insertar en la posición más cercana a la selección e Insertar en la posición más alejada de la selección cuando inserte contenido estándar posterior a fin de colocarlo de forma automática en la pila de contenido relacionada con la pieza seleccionada. Para voltear la orientación de la pieza que se va a insertar, presione la tecla «A» del teclado.

    En el siguiente ejemplo, mediante la opción Insertar en la posición más cercana a la selección, se insertará en la flecha más corta (ubicada más a la izquierda). A su vez, mediante Insertar en la posición más alejada de la selección, se insertará en la flecha más larga (ubicada más a la derecha):

    Uso de la función de contenido estándar en la que se muestran flechas que apuntan a donde se puede insertar el contenido más cerca o más lejos de la selección

  6. Haga clic en la marca de verificación (Ícono de marca de verificación de aceptación) del cuadro de diálogo para guardar las acciones y crear instancias del contenido estándar en el ensamblaje e incluirlo en las listas de instancias (junto con el conector de relación, ya sea implícito o explícito).

Al insertar, Onshape puede detectar un tornillo o tornillo acoplado, y si se selecciona una arandela para insertarla en el mismo taladro, Onshape coloca y sujeta la arandela en la parte inferior del tornillo o la cabeza del tornillo.

Los pernos solo tienen un punto de referencia disponible (llamado relación). Las arandelas y tuercas tienen dos compañeros relaciones, por lo que se pueden apilar y usted puede insertarla en el más cercano o más alejado de la selección. Al insertar una segunda arandela, por ejemplo, si selecciona Más cerca de selección (o utiliza Alt+Insert), la arandela se fija a la parte superior de la arandela seleccionada, contra la cabeza del tornillo. Si selecciona Más lejos de la selección (o utiliza Shift+Insert), la arandela se fija a la parte inferior de la arandela seleccionada, contra la pieza.

La presencia o ausencia de la preselección afecta al proceso de inserción de contenido estándar. En ausencia de selección (en el modelo), al hacer clic en Insertar, se inicia el modo de arrastre. El contenido estándar aparece en el cursor del mouse y, si lo arrastra hacia la ubicación que desea, aparecerán referencias de coincidencia; haga clic para colocar la pieza.

Para facilitar el proceso de inserción, puede seleccionar previamente agujeros individuales (su arista circular o cara cilíndrica) para colocar contenido estándar específicamente. Haga su selección antes de hacer clic en el botón Insertar en el cuadro de diálogo.

También puede seleccionar previamente una cara plana. En este caso, al hacer clic en el botón Insertar, el contenido estándar se fija a todos los agujeros de las caras seleccionadas, independientemente de que el tamaño del contenido estándar seleccionado sea apropiado o no.

Si los taladros que selecciona se crearon con la operación Taladro de Onshape, el contenido estándar insertado encontrará la definición de rosca «fina» o «gruesa» de la operación y la aplicará. Si el taladro no se creó a través de la operación Taladro, Onshape seleccionará «gruesa» por defecto.

Puede que haya ocasiones en las que necesite editar una instancia en particular de contenido estándar en un ensamblaje:

  1. Haga clic con el botón derecho del mouse en la pieza del ensamblaje o en la instancia de la lista de instancias.
  2. Seleccione Editar instancia de contenido estándar en el menú.
  3. Se abre el cuadro de diálogo Editar contenido estándar, en el que puede cambiar las características que desee; por ejemplo, puede cambiar el material o la longitud.
  4. Según su suscripción, haga lo siguiente:

    1. En el caso de las suscripciones Enterprise y Profesional, puede editar el contenido de los metadatos de la instancia de contenido estándar:

      1. Haga clic en el icono Abrir las propiedades de metadatos de esta configuración (Abrir icono de propiedades de metadatos) para abrir el cuadro de diálogo Propiedades

      2. Ingrese la información de los metadatos para la pieza de contenido estándar. Las propiedades de los metadatos se comparten con toda la empresa si forma parte de una empresa, o se limitan a su cuenta de usuario si no forma parte de una empresa.

      3. Haga clic en Guardar. El cuadro de diálogo se cierra.

      4. Debajo de la vista previa de la instancia seleccionada, haga clic en Actualizar.

    2. Para el resto de suscripciones (Gratis, Estándar, EDU), puede editar el número de pieza y la descripción de la instancia:
      1. Haga clic en el icono Editar () para hacer que el campo Número de pieza se pueda editar.
      2. Ingrese un número de pieza para la pieza de contenido estándar.

      3. Haga clic en Guardar.

      4. Debajo de la vista previa de la instancia seleccionada, haga clic en Actualizar.

  5. Haga clic en el icono de marca de verificación (Ícono de marca de verificación de aceptación) para cerrar el cuadro de diálogo.

For more details on working with public part metadata, see: Properties (Metadata): Overriding public part properties.

cuadro de diálogo de contenido estándar

  1. Pulse en la pestaña Contenido estándar, en el cuadro de diálogo Insertar piezas y ensamblajes.
  2. Seleccione las especificaciones del contenido que desea insertar: Estándar, Categoría, Clase y Componente.
  3. Seleccione el tamaño.
  4. Se muestra una vista previa de la pieza seleccionada.
  5. Toque Insertar para insertar automáticamente la pieza si ya se ha seleccionado una cara plana o cilíndrica o una arista. Si no se realiza ninguna selección, la pieza aparece en el origen. Arrástrela a la ubicación preferida y presione para forzar el enganche a un conector de relación (implícito o explícito).
  6. Toque el tic del cuadro de diálogo para guardar las acciones y crear instancias del contenido estándar en el ensamblaje e incluirlo en las listas de instancias (junto con el conector de relación, ya sea implícito o explícito).

Once an instance of standard content is inserted into an Assembly, it is listed in the Instances list. To edit the instance, tap the three-button menu and select Edit to open the Insert parts and assemblies dialog again. Make your new selections and tap Update to change the part instance in the Assembly.

Al insertar, Onshape puede detectar un tornillo o tornillo acoplado, y si se selecciona una arandela para insertarla en el mismo taladro, Onshape coloca y sujeta la arandela en la parte inferior del tornillo o la cabeza del tornillo.

Los pernos solo tienen un punto de referencia disponible (llamado relación). Las arandelas y tuercas tienen dos compañeros relaciones, por lo que se pueden apilar y usted puede insertarla en el más cercano o más alejado de la selección. Al insertar una segunda arandela, por ejemplo, si selecciona Más cerca de selección (o utiliza Alt+Insert), la arandela se fija a la parte superior de la arandela seleccionada, contra la cabeza del tornillo. Si selecciona Más lejos de la selección (o utiliza Shift+Insert), la arandela se fija a la parte inferior de la arandela seleccionada, contra la pieza.

La presencia o ausencia de la preselección afecta al proceso de inserción de contenido estándar. En ausencia de selección (en el modelo), al presionar Insertar, se inicia el modo de arrastre. El contenido estándar aparece en el cursor del mouse y, si lo arrastra hacia la ubicación que desea, aparecerán referencias de coincidencia; presione para colocar la pieza.

Para facilitar el proceso de inserción, puede seleccionar previamente agujeros individuales (su arista circular o cara cilíndrica) para colocar contenido estándar específicamente. Haga su selección antes de presionar el botón Insertar en el cuadro de diálogo.

También puede seleccionar previamente una cara plana. En este caso, al presionar el botón Insertar, el contenido estándar se fija a todos los agujeros de las caras seleccionadas, independientemente de que el tamaño del contenido estándar seleccionado sea apropiado o no.

Si los taladros que selecciona se crearon con la operación Taladro de Onshape, el contenido estándar insertado encontrará la definición de rosca «fina» o «gruesa» de la operación y la aplicará. Si el taladro no se creó a través de la operación Taladro, Onshape seleccionará «gruesa» por defecto.

Puede que haya ocasiones en las que necesite editar una instancia en particular de contenido estándar en un ensamblaje:

  1. Mantenga presionada la pieza del ensamblaje o la instancia de la Lista de instancias.
  2. Seleccione Editar instancia de contenido estándar en el menú.
  3. Se abre el cuadro de diálogo Insertar y puede cambiar las características que desee; puede cambiar el material o la longitud, por ejemplo.
  4. Presione Ícono de marca de verificación de aceptación para guardar los cambios (o Cancelar para cerrar el cuadro de diálogo sin guardar los cambios).

Ejemplo de cuadro de diálogo Insertar piezas y ensamblajes en un ensamblaje de Onshape con contenido estándar seleccionado

  1. Pulse en la pestaña Contenido estándar, en el cuadro de diálogo Insertar piezas y ensamblajes.
  2. Seleccione las especificaciones del contenido que desea insertar: Estándar, Categoría, Clase y Componente.
  3. Seleccione el tamaño.
  4. Se muestra una vista previa de la pieza seleccionada.
  5. Toque Insertar para insertar automáticamente la pieza si ya se ha seleccionado una cara plana o cilíndrica o una arista. Si no se realiza ninguna selección, la pieza aparece en el origen. Arrástrela a la ubicación preferida y presione para forzar el enganche a un conector de relación (implícito o explícito).
  6. Toque el tic del cuadro de diálogo para guardar las acciones y crear instancias del contenido estándar en el ensamblaje e incluirlo en las listas de instancias (junto con el conector de relación, ya sea implícito o explícito).

Once an instance of standard content is inserted into an Assembly, it is listed in the Instances list. To edit the instance, tap the three-button menu and select Edit to open the Insert parts and assemblies dialog again. Make your new selections and tap Update to change the part instance in the Assembly.

Al insertar, Onshape puede detectar un tornillo o tornillo acoplado, y si se selecciona una arandela para insertarla en el mismo taladro, Onshape coloca y sujeta la arandela en la parte inferior del tornillo o la cabeza del tornillo.

Los pernos solo tienen un punto de referencia disponible (llamado relación). Las arandelas y tuercas tienen dos compañeros relaciones, por lo que se pueden apilar y usted puede insertarla en el más cercano o más alejado de la selección. Al insertar una segunda arandela, por ejemplo, si selecciona Más cerca de selección (o utiliza Alt+Insert), la arandela se fija a la parte superior de la arandela seleccionada, contra la cabeza del tornillo. Si selecciona Más lejos de la selección (o utiliza Shift+Insert), la arandela se fija a la parte inferior de la arandela seleccionada, contra la pieza.

La presencia o ausencia de la preselección afecta al proceso de inserción de contenido estándar. En ausencia de selección (en el modelo), al presionar Insertar, se inicia el modo de arrastre. El contenido estándar aparece en el cursor del mouse y, si lo arrastra hacia la ubicación que desea, aparecerán referencias de coincidencia; presione para colocar la pieza.

Para facilitar el proceso de inserción, puede seleccionar previamente agujeros individuales (su arista circular o cara cilíndrica) para colocar contenido estándar específicamente. Haga su selección antes de presionar el botón Insertar en el cuadro de diálogo.

También puede seleccionar previamente una cara plana. En este caso, al presionar el botón Insertar, el contenido estándar se fija a todos los agujeros de las caras seleccionadas, independientemente de que el tamaño del contenido estándar seleccionado sea apropiado o no.

Si los taladros que selecciona se crearon con la operación Taladro de Onshape, el contenido estándar insertado encontrará la definición de rosca «fina» o «gruesa» de la operación y la aplicará. Si el taladro no se creó a través de la operación Taladro, Onshape seleccionará «gruesa» por defecto.

Puede que haya ocasiones en las que necesite editar una instancia en particular de contenido estándar en un ensamblaje:

  1. Mantenga presionada la pieza del ensamblaje o la instancia de la Lista de instancias.
  2. Seleccione Editar instancia de contenido estándar en el menú.
  3. Se abre el cuadro de diálogo Insertar y puede cambiar las características que desee; puede cambiar el material o la longitud, por ejemplo.
  4. Presione Ícono de marca de verificación de aceptación para guardar los cambios (o Cancelar para cerrar el cuadro de diálogo sin guardar los cambios).

For an additional Learning center resource, follow the technical briefing article here: Onshape's Standard Content (Onshape account required).
