相互修剪

1. 按一下相互修剪圖示 ( )。

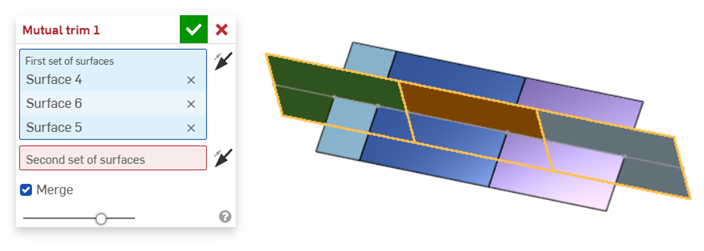

2. 選擇第一組曲面。

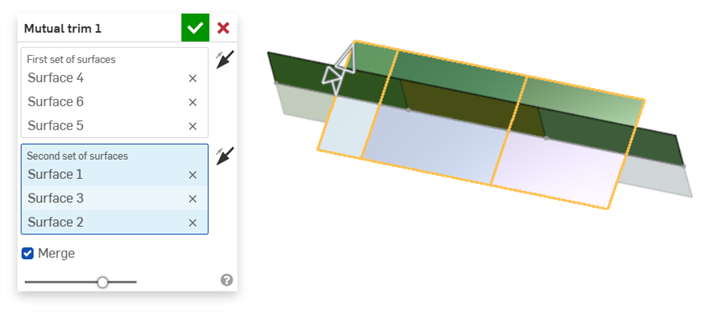

3. 選擇第二組曲面。

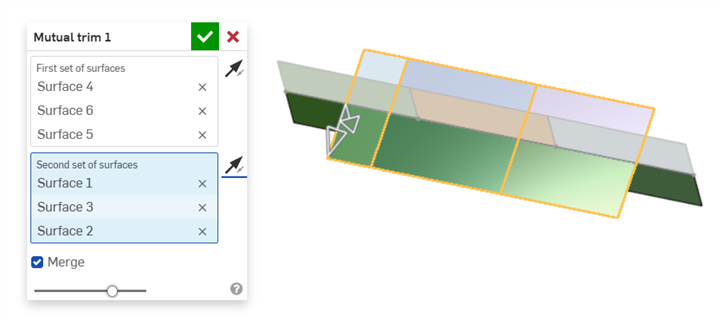

4. 對於每一組曲面，按一下保留對邊箭頭 () 來指示在修剪操作之後要保留那一邊。另一種方式是在圖形區域中按一下箭頭來反轉相關的曲面組：



   反轉兩組曲面之後

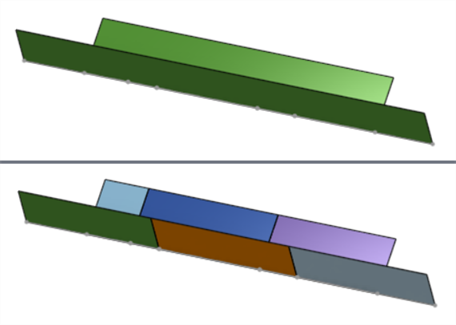

5. 根據預設，相互修剪操作會將所有的修剪曲面合併為一個曲面。選擇性地取消核取合併來保留所有經修剪的曲面：



   合併 (上圖) 與未合併曲面 (下圖)

6. 按一下核取記號 ()。產生的一個曲面 (或多個曲面) 會列在「曲面」清單中。

這個清單是曲面特徵工具的集合，並非詳盡的清單。在建構曲面時，可能會使用其他的特徵工具。詳細資訊請參考曲面建構。

• 加厚 - 將厚度加入到曲面上。藉由給予曲面厚度然後將其轉換為實體，在現有零件或曲面上加入或移除材料，或是在路徑上使零件相交來建立新的零件或修改現有的零件。
• 封閉 - 選擇可形成實體的空間周圍的所有邊界來建立零件。使用任何互為相交或在邊界相接的曲面組與實體 (包括平面和面) 來建立一個體積。藉由加入或移除零件，或使零件相交來建立新的零件或修改現有的零件。
• 圓角 - 選擇「邊線」圓角來圓化尖銳的內部與外側邊線，並定義標準的固定半徑，建立更有造型的圓錐或變化。選擇性地套用「全周」圓角來在兩個對邊間建立一或多個面上無縫的混合。
• 面混合 - 圓滑化尖銳的連接或未連接的內部與外部面以建立面之間無縫的混合，或是將混合分離來建立新的面， 並可定義半徑或固定寬度。進一步定義混合的橫截面 (滾動球或掃出輪廓)、對稱、控制、修剪、約束與限制。
• 刪除面 - 從零件上移除一個幾何。選擇是否要修復周圍的面 (延伸面直至面相交)，為空白加蓋，或將空白保留為開放。如果您沒有零件的參數式歷程記錄時 (通常在匯入的零件中有此狀況)，此直接編輯的工具是相當方便的。
• 移動面 - 平移、旋轉或偏移一或多個所選的面。如果您沒有零件的參數式歷程記錄時 (通常在匯入的零件中有此狀況)，此直接編輯的工具是相當方便的。
• 替換面 - 修剪一個面或將面延伸至一新的曲面。如果您沒有零件的參數式歷程記錄時 (通常在匯入的零件中有此狀況)，此直接編輯的工具是相當方便的。
• 偏移曲面 - 偏移一個現有面、曲面或草圖區域來建立新的曲面。將偏移距離設定為 0 來就地產生一個副本。
• 邊界曲面 - 建立或新增由曲面邊界輪廓指定而來的曲面。
• 填補 - 定義邊界並使用邊界條件 (而不需使用參考曲面) 來細修曲面以建立一個曲面 (或從曲面建立零件)。
• 移動邊界 - 移動曲面的邊界線以延伸或修剪曲面。
• 直紋曲面 - 從一條現有邊線、草圖直線或曲線建立一個直紋曲面。
• 相互修剪 - 延伸兩個相鄰連續曲面組的相交來修剪曲面以完成修剪。可以反轉各個曲面組來選擇要保留那一邊，可以將所有的曲面合併為單一的曲面，或取消合併來保留所有修剪過的曲面。
• 約束曲面 - 從指定公差內的點或網格資料中選擇以建立曲面。顯示偏差並最佳化效能或平滑度。
