向草图几何图元添加以及在草图几何图元和平面之间添加水平、竖直、最短距离、角度、直径、弧长或径向尺寸。您可以将尺寸指定为联动（参照）或驱动。

快捷键：d

您可以使用测量工具测量图形区域中的任何对象。

某些工具允许您随着绘制草图标注尺寸。

您也可以使用草图的环境菜单中的“显示尺寸”命令（单击鼠标右键）来查看现有尺寸。

“尺寸”草图工具可让您向草图几何图元添加以及在草图几何图元和平面之间添加水平、竖直、最短距离、角度、直径、弧长或径向尺寸。您可以将尺寸指定为联动（参照）或驱动。

若要创建长度或高度距离，请单击“尺寸”具。然后单击草图草图图元的边，将鼠标移动出该图元。再次单击将打开尺寸框。在键盘上输入长度或高度值或保留当前值。按 Enter 键以接受尺寸。

若要创建线性距离，请单击第一条线的边，然后单击第二条线的边。

若要创建对角线距离，请单击对角线上的两个角。

若要为圆创建直径尺寸，请单击圆的周长。

若要在两条直线之间创建角度尺寸，请单击这两条直线。将鼠标移动到该角度以可视化内部角度。向外移动鼠标以逐象限地可视化每个外部角度。

若要为圆弧创建径向尺寸，请单击圆弧的边。

若要为圆弧创建圆弧长度尺寸，请单击圆弧的两个端点，然后单击圆弧曲线。

对于圆弧和有角度的直线，您可以在移动鼠标时创建直线距离或线性距离尺寸。例如，选择弧线的两个端点。将鼠标向曲线外倾斜以获取两个点之间的最短距离，从而创建直线距离尺寸。或者，将鼠标直上直下或左右移动，以创建点与点之间的线性距离。

您也可以输入负尺寸值来翻转草图图元。例如，为矩形的水平边输入负值，矩形会反转方向。

  1. Click 尺寸标注工具图标 or press the d key.
  2. Select the entity (or entities between which) to dimension and the location of the dimension.

    The selected entity or entities are highlighted (browser only), and the dialog opens on the placement of the dimension.

    A rectangle has been sketched in the Part Studio. Two corners are highlighted yellow and are connected with an arrow and dimension value.The value field in the dimension is active and ready for input

  3. Enter a value and press Enter to accept the value. You can also use a variable for a dimension, simply enter "=#" and the variable name, as in: =#d.

    A rectangle has been sketched in the Part Studio. Two corners are highlighted yellow and are connected with an arrow and dimension value.

Note that you can enter negative values for dimensions (length, linear distance, and angles) to flip the direction of the entity.

The image below shows a positive dimension; notice the position of the rectangle relative to the bottom horizontal line:

具有正值的尺寸标注示例

The following image shows a negative dimension value being typed into the active field:

对话框中具有负值的尺寸标注

When the value is accepted, the rectangle flips direction:

负的尺寸会反转草图的方向

您可以在 Part Studio 中的数值输入框中使用表达式和三角函数。

通过先选择尺寸再按 Delete 键或者先选择尺寸再从环境菜单中选择“删除”来删除尺寸。

要编辑已放置的尺寸，请双击值以激活输入框，然后输入新值。按 Enter 键以接受更改。

  1. 单击 尺寸标注工具图标。
  2. 单击一条直线为该直线创建尺寸，或单击两条直线为它们之间的距离创建尺寸。

    在两条直线之间创建尺寸时，请注意，这表示没有视觉平行约束的平行度。

  3. 拖动以可视化尺寸。
  4. 再次单击以访问数值输入框。
  5. 键入值，然后按 Enter 键。

使用线性尺寸来测量两条平行线间尺寸的示例

  1. 单击 尺寸标注工具图标。
  2. 单击互成对角的角点。
  3. 拖动以可视化尺寸。
  4. 再次单击以访问数值输入框。
  5. 键入值，然后按 Enter 键。

如何获得对角距离的示例

长度或高度距离的示例

  1. 单击 尺寸标注工具图标。
  2. 单击圆的边。
  3. 将光标拖进或拖离圆。
  4. 单击以激活数值输入框。
  5. 键入值，然后按 Enter 键。

如何获得直径的示例

  1. 单击 尺寸标注工具图标。
  2. 单击每条线。
  3. 将光标移入角度。
  4. 单击以激活数值输入框。
  5. 键入值，然后按 Enter 键。

单击每一行以查找角度的示例

您也可以将标签拖动到要为其定义角度的象限：

将标签拖动到要为其定义角度的象限的示例

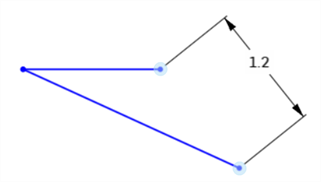

直线距离

  1. 单击 尺寸标注工具图标。
  2. 单击线的每个端点。
  3. 按一定的角度移开光标以获得这些点之间的最短距离。

如何获得两条直线之间的直接距离的示例

线性距离

  1. 单击 尺寸标注工具图标。
  2. 单击线的每个端点。
  3. 将光标径直上移以获得线性距离。

如何获得两条直线之间的线性距离的示例

  1. 单击 尺寸标注工具图标。
  2. 单击圆弧的边。
  3. 将光标移入圆弧或从其移开。
  4. 单击以在数值输入框中输入值。
  5. 键入值，然后按 Enter 键。

如何获得圆弧半径的示例

  1. 单击 尺寸标注工具图标。
  2. 单击圆弧的每个端点。
  3. 将光标移至圆弧线。
  4. 当圆弧线亮显时，单击可以激活数值输入框。
  5. 键入值，然后按 Enter 键。

如何获得圆弧长度的示例

  1. 单击 尺寸标注工具图标。

  2. 单击样条点。

  3. 单击任何其他草图点（包括另一个样条点）。

  4. 移动光标来定位尺寸。

  5. 键入值，然后按 Enter 键。

样条尺寸示例

如何获得草图几何体与平面之间的距离的示例

创建圆、点或非构造线与构造线之间的中心线尺寸。例如，为旋转操作标注零件的尺寸。先创建其中一个草图图元与构造线之间的距离尺寸，然后将鼠标移至构造线的对面。将鼠标移过构造线会在距离尺寸和中心线尺寸之间切换状态：

  1. 先创建图元与构造线之间的尺寸，从而得到距离尺寸：

开始创建中心线尺寸的示例

  1. 将鼠标移至构造线的对面以将状态切换到中心线尺寸。
  2. 输入值，然后按 Enter 键。

中心线尺寸的示例

联动尺寸对于保持设计意图很有用，例如确保间隙或壁厚度高于一定的值。

  • 默认情况下，尺寸是驱动尺寸。右键单击尺寸值以从环境菜单中选择“驱动/联动”。
  • 驱动尺寸显示为黑色，可以编辑。
  • 联动尺寸显示为浅灰色，无法编辑（如有必要，请先将其切换到“驱动”尺寸，然后再进行编辑）。

用于将尺寸从联动改回驱动的下拉菜单示例

  • 如果添加到草图的某个尺寸过度定义了草图，会自动将该尺寸设为“联动”。
  • 您可以在能够添加驱动尺寸的任何位置添加联动尺寸。
  • 联动尺寸反映隐式尺寸的值，它不会更改几何图元。
  • 当尺寸从联动切换到驱动时，会更改几何图元。如果将联动尺寸更改为驱动尺寸会导致草图被过约束，红色的指示符会像往常一样显示。

Onshape 允许用户为某些尺寸输入负值，但并不是全部。要了解哪些尺寸接受负值，请参见下文。

Onshape 允许为以下输入负值：
  • 距离尺寸
  • 角度尺寸
  • 直线长度
  • 样条尺寸
Onshape 不允许为以下输入负值：
  • 圆弧尺寸
  • 半径或直径尺寸
  1. 轻按“尺寸”工具。
  2. 选择要标注尺寸的一个或多个图元以及尺寸的位置。

    放置尺寸时会打开对话框。

  3. 输入一个值，然后选中复选标记以接受该值。
  1. 轻按以选择一个角点。
  2. 轻按以选择对角点。
  3. 当前值随即出现，轻按该值以打开数字键盘。
  4. 使用数字键盘输入尺寸。

对角线距离尺寸标注的示例

  1. 轻按以选择一条竖直或水平直线。
  2. 长度或高度的当前值随即出现，轻按该值以打开数字键盘。
  3. 使用数字键盘输入尺寸。

长度或高度尺寸标注的示例

  1. 轻按以选择圆的边。
  2. 当前值随即出现，轻按该值以打开数字键盘。
  3. 使用数字键盘输入尺寸。

直径尺寸的示例

  1. 轻按以选择一条直线。
  2. 轻按以再选择一条直线。
  3. 两条直线间角度的当前值随即出现，轻按该值以打开数字键盘。
  4. 使用数字键盘输入尺寸。

角度尺寸标注的示例

线性距离/直线距离

  1. 轻按以选择一个点。
  2. 轻按以再选择一个点。
  3. 当前值随即出现，轻按该值以打开数字键盘。
  4. 使用数字键盘输入尺寸。

线性距离/直接距离尺寸标注的示例

  1. 轻按圆弧的边以选择它。
  2. 半径的当前值随即出现，轻按该值以打开数字键盘。
  3. 使用数字键盘输入尺寸。

半径尺寸标注的示例

弧长

  1. 轻按以选择圆弧的两个点。
  2. 轻按圆弧的曲线以选择它。
  3. 弧长值随即出现，轻按该值以打开数字键盘。
  4. 使用数字键盘输入尺寸。

圆弧长度/曲线长度尺寸标注的示例

样条曲线的曲线长度

  1. 轻按样条以选择它。
  2. 曲线长度值随即出现，轻按该值以打开数字键盘。
  3. 使用数字键盘输入尺寸。

样条曲线的曲线长度尺寸标注的示例

  1. 轻按以选择一个点。
  2. 轻按以选择一个平面。
  3. 当前值随即出现，轻按该值以打开数字键盘。
  4. 使用数字键盘输入尺寸。

草图几何图元和平面之间的尺寸标注的示例

在圆、点或非构造线与构造线之间创建中心线尺寸，例如，为零件添加尺寸，以执行旋转操作。

  1. 轻按以选择一个点来添加尺寸。
  2. 轻按以选择要作为中心线创建的构造线。

    在点和构造线之间设置一个尺寸。

  3. 轻触并将尺寸拖过构造线。

    尺寸跨过构造线后，构造线将变为中心线，尺寸将进行相应地调整。

    使用“中心线尺寸”工具且选择了圆心点和构造线的示例

    显示最终结果的中心线尺寸的示例

  • 联动尺寸对于保持设计意图很有用，例如确保间隙或壁厚度高于一定的值。
  • 默认情况下，尺寸是驱动尺寸。轻按以选择一个尺寸，然后两指轻按以弹出环境菜单。在环境菜单中，您可以轻按以切换联动/驱动尺寸。
  • 驱动尺寸显示为黑色，可以编辑。
  • 联动尺寸显示为浅灰色，无法编辑（如有必要，请先将联动尺寸切换到驱动尺寸，然后再进行编辑）。

联动尺寸标注的示例

  • 如果添加到草图的某个尺寸过度定义了草图，会自动将该尺寸设为“联动”。
  • 您可以在能够添加驱动尺寸的任何位置添加联动尺寸。
  • 联动尺寸反映隐式尺寸的值，它不会更改几何图元。
  • 当尺寸从联动切换到驱动时，会更改几何图元。如果将联动尺寸更改为驱动尺寸会导致草图被过约束，红色的指示符会像往常一样显示。

Onshape 允许用户为某些尺寸输入负值，但并不是全部。要了解哪些尺寸接受负值，请参见下文。

iOS 允许为以下尺寸标注输入负值：

  • 距离尺寸
  • 角度尺寸
  • 直线长度

iOS 不允许为以下尺寸标注输入负值：

  • 圆弧尺寸
  • 样条尺寸
  • 半径或直径尺寸
  1. 轻按“尺寸”工具。
  2. 选择要标注尺寸的一个或多个图元以及尺寸的位置。

    放置尺寸时会打开对话框。

  3. 输入一个值，然后选中复选标记以接受该值。
  1. 轻按以选择一个角点。
  2. 轻按以选择对角点。
  3. 当前值随即出现，轻按该值以打开数字键盘。
  4. 使用数字键盘输入尺寸。

使用对角线距离尺寸工具的示例

  1. 轻按以选择一条竖直或水平直线。
  2. 长度或高度的当前值随即出现，轻按该值以打开数字键盘。
  3. 使用数字键盘输入尺寸。

使用长度和高度尺寸工具的示例

  1. 轻按以选择圆的边。
  2. 当前值随即出现，轻按该值以打开数字键盘。
  3. 使用数字键盘输入尺寸。

使用直径尺寸工具的示例

  1. 轻按以选择一条直线。
  2. 轻按以再选择一条直线。
  3. 两条直线间角度的当前值随即出现，轻按该值以打开数字键盘。
  4. 使用数字键盘输入尺寸。

使用角度尺寸工具的示例

线性距离/直线距离

  1. 轻按以选择一个点。
  2. 轻按以再选择一个点。
  3. 当前值随即出现，轻按该值以打开数字键盘。
  4. 使用数字键盘输入尺寸。

使用线性距离/直线距离尺寸工具的示例

  1. 轻按圆弧的边以选择它。
  2. 半径的当前值随即出现，轻按该值以打开数字键盘。
  3. 使用数字键盘输入尺寸。

使用半径尺寸工具的示例

弧长

  1. 轻按以选择圆弧的两个点。
  2. 轻按圆弧的曲线以选择它。
  3. 弧长值随即出现，轻按该值以打开数字键盘。
  4. 使用数字键盘输入尺寸。

使用圆弧长度/曲线长度尺寸的示例

样条曲线的曲线长度

  1. 轻按样条以选择它。
  2. 曲线长度值随即出现，轻按该值以打开数字键盘。
  3. 使用数字键盘输入尺寸。

使用样条长度尺寸工具的示例

  1. 轻按以选择一个点。
  2. 轻按以选择一个平面。
  3. 当前值随即出现，轻按该值以打开数字键盘。
  4. 使用数字键盘输入尺寸。

在草图几何图元与平面之间使用尺寸工具的示例

在圆、点或非构造线与构造线之间创建中心线尺寸，例如，为零件添加尺寸，以执行旋转操作。

  1. 轻按以选择一个点来添加尺寸。
  2. 轻按以选择要作为中心线创建的构造线。

    在点和构造线之间设置一个尺寸。

  3. 轻触并将尺寸拖过构造线。

    尺寸跨过构造线后，构造线将变为中心线，尺寸将进行相应地调整。

    使用“中心线尺寸”工具且选择了圆心点和构造线的示例

    使用中心线尺寸工具且显示最终结果的示例

  • 联动尺寸对于保持设计意图很有用，例如确保间隙或壁厚度高于一定的值。
  • 默认情况下，尺寸是驱动尺寸。轻按两下尺寸可打开数字键盘，然后轻按 联动/驱动按钮以切换尺寸类型。该按钮会指明您已选择的尺寸类型。轻按该按钮可切换到相反的尺寸类型。
  • 驱动尺寸显示为黑色，可以编辑。
  • 联动尺寸显示为浅灰色，无法编辑（如有必要，请先将联动尺寸切换到驱动尺寸，然后再进行编辑）。

联动尺寸标注的示例

  • 如果添加到草图的某个尺寸过度定义了草图，会自动将该尺寸设为“联动”。
  • 您可以在能够添加驱动尺寸的任何位置添加联动尺寸。
  • 联动尺寸反映隐式尺寸的值，它不会更改几何图元。
  • 当尺寸从联动切换到驱动时，会更改几何图元。如果将联动尺寸更改为驱动尺寸会导致草图被过约束，红色的指示符会像往常一样显示。

Onshape 允许用户为某些尺寸输入负值，但并不是全部。要了解哪些尺寸接受负值，请参见下文。

Android 允许为以下尺寸标注输入负值：

  • 距离尺寸
  • 角度尺寸
  • 直线长度
  • 样条尺寸

Android 不允许为以下尺寸标注输入负值：

  • 圆弧尺寸
  • 半径或直径尺寸
