阵列化选定的图元并将其排列在行阵列中。有关创建环形阵列的信息，请参见装配体环形阵列。

  1. 单击 线性阵列特征图标。

“线性阵列装配体特征”对话框

  1. 将焦点置于“实例”输入框中，选择要阵列化的实例（零件、子装配体、草图或曲面）。单击以从工作区中或从实例列表中选择一个图元。

    若要选择隐含的嵌合连接器，请单击 嵌合点连接器图标。选择嵌合连接器后，单击对话框字段中的嵌合连接器图标（下方以蓝色概述）打开嵌合连接器对话框，并根据需要进行编辑：
    以嵌合连接器作为轴的环形阵列对话框
  2. 将焦点设定在“方向”输入框中，然后设置线性阵列的方向：单击以选择要沿其设置阵列的图元的边或面。
  3. 在距离输入框中，输入阵列实例之间的距离。
  4. 在实例计数输入框中，设置阵列的实例数。您可以使用的最小实例数为 1。
  5. 单击 相反方向切换特征图标 可将阵列切换到相反方向。
  6. 选择“相等间距”可将所有实例置于指定“距离”内相等的距离。

    启用了相等间距的示例

    5 个实例，每个实例之间的距离为 1 英寸。

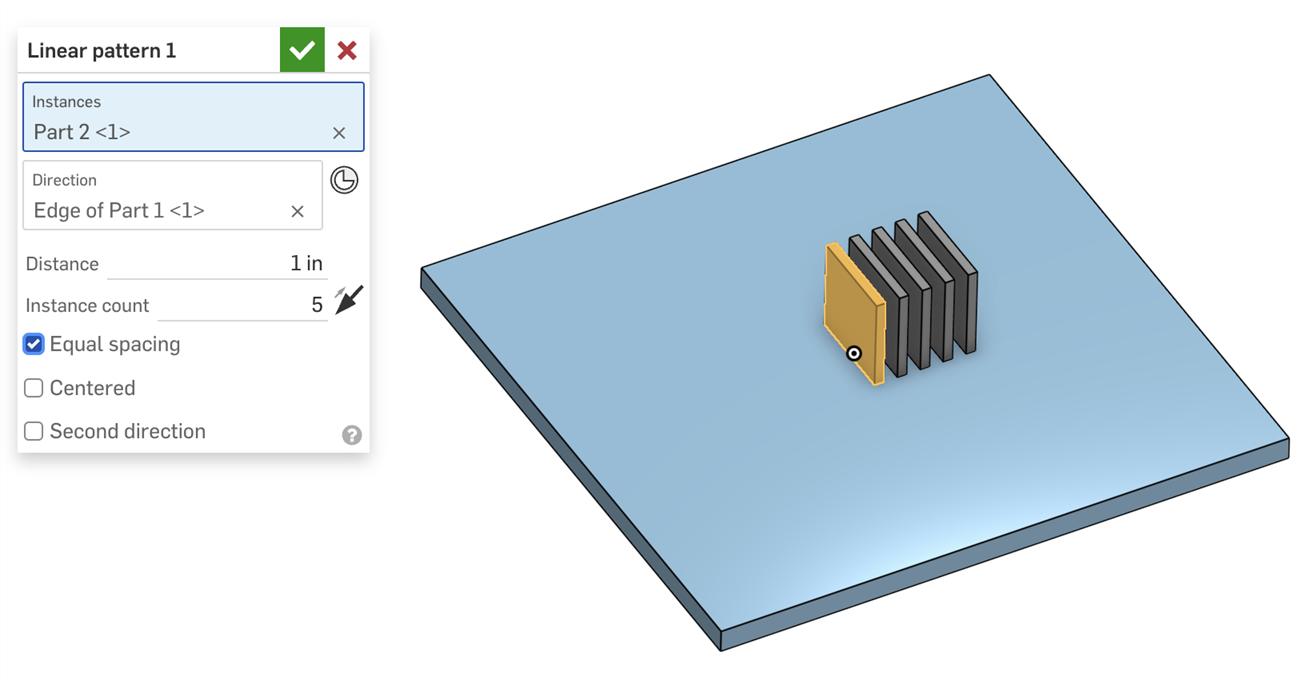

    启用了相等间距的示例

    5 个实例均匀分布在 1 英寸的距离内。

  7. 使用居中将种子实例设为阵列的中心。

    在这个情况下，实例计数为：种子中的 N 个实例在一个方向，另外 N 个实例在另一个方向。如果在对话框的实例计数输入框输入 N：

    使用线性阵列工具的示例

  8. 选择第二个方向以在第二个方向（不同于第一个方向）上为零件、子装配体、草图或曲面创建更多实例：

    装配体线性阵列特征 - 使用第二个方向

    如果需要，重复第三个方向。

  9. 单击 接受复选标记图标。
  • 如果您为某个组中的图元创建阵列，则新实例也在该组中。有关组的更多信息，请参阅组。
  • 已阵列子装配体零部件和嵌合不是刚性的；可以在不隐含阵列的情况下移动单个零部件，位置变化将反映在其他子装配体实例中。
  • 如果抑制种子实例，则所有装配体阵列实例都将变为非活动状态。
  • 可以像零件一样将装配体阵列移至子装配体。详细信息请参见移至子装配体。

步骤

  1. 轻按 部件线性阵列工具图标。

    iOS 设备上的“线性阵列”对话框

  2. 将焦点置于实例输入框中，选择要阵列化的实例（零件或子装配体）。轻按以从图形区域中或从实例列表中选择一个图元。
  3. 将焦点设定在方向输入框中，然后设置线性阵列的方向：轻按以选择要沿其设置阵列的零件的边或面。
  4. 在距离输入框中，输入阵列实例之间的距离。
  5. 在实例计数输入框中，设置阵列中实例的数量。
  6. 选择相等间距可在指定的距离作为各个实例开头的间距（取消选中）与指定的距离作为第一个实例开头到最后一个实例末尾的间距（选中）之间进行切换。
  7. 使用居中将种子实例设为阵列的中心。
  8. 选择第二个方向以在第二个方向（不同于第一个方向）上为零件、子装配体、草图或曲面创建更多实例：

    装配体线性阵列示例装配体线性阵列示例

  9. 轻按 可将阵列切换到相反方向。
  10. 轻按复选标记以保存您的操作。

如果创建组中某个图元的阵列，则新实例也会位于该组中。有关组的更多信息，请参见组。

步骤

  1. 轻按 部件线性阵列工具图标。

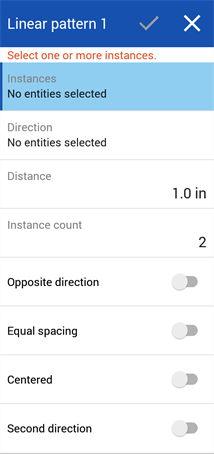

    Android 设备上的“线性阵列”对话框

  2. 将焦点置于实例输入框中，选择要阵列化的实例（零件或子装配体）。轻按以从图形区域中或从实例列表中选择一个图元。
  3. 将焦点设定在方向输入框中，然后设置线性阵列的方向：轻按以选择要沿其设置阵列的零件的边或面。
  4. 在距离输入框中，输入阵列实例之间的距离。
  5. 在实例计数输入框中，设置阵列中实例的数量。
  6. 选择相等间距可在指定的距离作为各个实例开头的间距（取消选中）与指定的距离作为第一个实例开头到最后一个实例末尾的间距（选中）之间进行切换。
  7. 使用居中将种子实例设为阵列的中心。
  8. 选择第二个方向以在第二个方向（不同于第一个方向）上为零件、子装配体、草图或曲面创建更多实例：

    正在使用的装配体线性阵列工具的示例使用中的装配体线性阵列工具的示例 - 使用第二个方向

  9. 轻按 反向箭头图标 可将阵列切换到相反方向。
  10. 轻按复选标记以保存您的操作。

如果创建组中某个图元的阵列，则新实例也会位于该组中。有关组的更多信息，请参见组。
