绕轴阵列化选定的图元。有关创建线性阵列的信息，请参见装配体线性阵列。

  1. 单击 。

    使用装配体环形阵列特征的第一步

  2. 将焦点置于“实例”输入框中，选择要阵列化的实例（零件、子装配体、草图或曲面）。单击以从工作区中或从实例列表中选择一个图元。
  3. 将焦点设定在“阵列轴”输入框中，然后选择要绕其放置阵列的图元的边、面、嵌合连接器或者圆锥面或圆柱面。
  4. 将焦点置于阵列轴输入框，然后选择零件的边、面、圆锥或圆柱面、线性草图元或嵌合连接器（隐含的或明确的），以放置复制的阵列零件。

    若要选择隐含的嵌合连接器，请单击 嵌合点连接器图标。选择嵌合连接器后，单击对话框字段中的嵌合连接器图标（下方以蓝色概述）打开嵌合连接器对话框，并根据需要进行编辑：
    以嵌合连接器作为轴的环形阵列对话框
  5. 在“角度”输入框中，输入阵列实例之间的距离（以度为单位）。
  6. 在“实例计数”输入框中，设置阵列的实例数。您可以使用的最小实例数为 1。
  7. 单击反向箭头图标以更改阵列的方向。
  8. 单击以设置相等间距。
  9. 单击 接受图标。
  • 如果您为某个组中的图元创建阵列，则新实例也在该组中。有关组的更多信息，请参阅组。
  • 已阵列子装配体零部件和嵌合不是刚性的；可以在不隐含阵列的情况下移动单个零部件，位置变化将反映在其他子装配体实例中。
  • 如果抑制种子实例，则所有装配体阵列实例都将变为非活动状态。
  • 可以像零件一样将装配体阵列移至子装配体。详细信息请参见移至子装配体。

步骤

  1. 轻按 部件环形阵列工具图标。

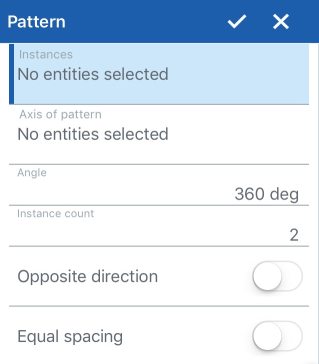

    部件环形阵列对话框

  2. 将焦点置于实例输入框中，选择要阵列化的实例（零件或子装配体）。轻按以从图形区域中或从实例列表中选择一个图元。
  3. 将焦点设定在“阵列轴”输入框中，然后选择要绕其放置阵列的零件的边、面、嵌合连接器或者圆锥面或圆柱面。
  4. 在角度输入框中，输入阵列实例之间的距离（以度为单位）。
  5. 在实例计数输入框中，设置阵列中实例的数量。
  6. 轻按相反方向以更改阵列的方向。
  7. 轻按以设置相等间距。
  8. 轻按复选标记以保存您的操作。

如果创建组中某个图元的阵列，则新实例也会位于该组中。有关组的更多信息，请参见组。

步骤

  1. 轻按 装配体环形阵列图标。

    部件环形阵列对话框的示例

  2. 将焦点置于实例输入框中，选择要阵列化的实例（零件或子装配体）。轻按以从图形区域中或从实例列表中选择一个图元。
  3. 将焦点设定在“阵列轴”输入框中，然后选择要绕其放置阵列的零件的边、面、嵌合连接器或者圆锥面或圆柱面。
  4. 在角度输入框中，输入阵列实例之间的距离（以度为单位）。
  5. 在实例计数输入框中，设置阵列中实例的数量。
  6. 轻按相反方向以更改阵列的方向。
  7. 轻按以设置相等间距。
  8. 轻按复选标记以保存您的操作。

如果创建组中某个图元的阵列，则新实例也会位于该组中。有关组的更多信息，请参见组。
