可用于：Render Studio

灯光是高级 Render Studio 场景图元，用于创建具有位置和方向的显式发光光源。光线根据 3 种分布类型（漫射、聚光和轮廓）之一发射到场景中，这些类型决定了光线随与光源夹角的变化规律。灯光也可以具有表面积，从而产生更柔和的阴影。

有关来自环境的场景照明信息，请参见“环境库”和“环境面板”。

有关从自发光外观创建照明的信息，请参见“发光”。

要创建和编辑灯光，请执行以下操作：

  1. 单击工具栏上的灯光图标（）：

    工具栏上的灯光图标

  2. “灯光”对话打开：

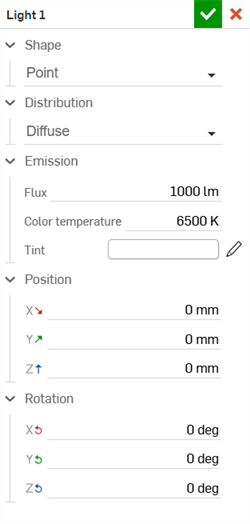

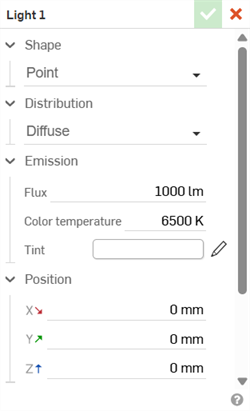

    灯光对话

  3. 选择以下选项：

    • 形状——选择灯光的形状。选项有：

      • 点——光源没有面积。所有光线都从一个点位置发出，投射出完全清晰的阴影。

      • 球体——光源具有指定半径的球形发光区域，可投射柔和阴影，并向所有方向发射光线。

      • 圆盘——光源具有指定半径的扁平（无限薄）圆形区域，可投射柔和阴影，并从一个或两个侧面发射光线。

      • 矩形——光源具有指定宽度和高度的矩形区域，可投射柔和阴影，并从一个或两个侧面发射光线。

      • 圆柱体——光源具有指定半径和高度的开口圆柱形区域（管状），可投射柔和阴影，并向除两端向外方向以外的所有方向发射光线。

      • 无限——光源没有面积，光线从无限区域平行发出，非常类似于太阳。选中此项时，“分布”选项不可用，因为其发射方式在传统意义上不随角度变化。

      根据所选形状，还有其他选项可用：

      • 半径——适用于球体、圆盘和圆柱体。指定所选形状的半径。

      • 宽度——适用于矩形。指定形状的宽度。

      • 高度——适用于矩形和圆柱体。指定形状的高度。

      • 从两侧发射——适用于球体、圆盘、矩形和圆柱体。启用后，光线将从光源形状的两侧发射：

        从两侧发射示例

        已禁用从两侧发射（左）和已启用从两侧发射（右）

      • 对相机可见——适用于球体、圆盘、矩形和圆柱体。决定光源的发光区域是否直接可见：

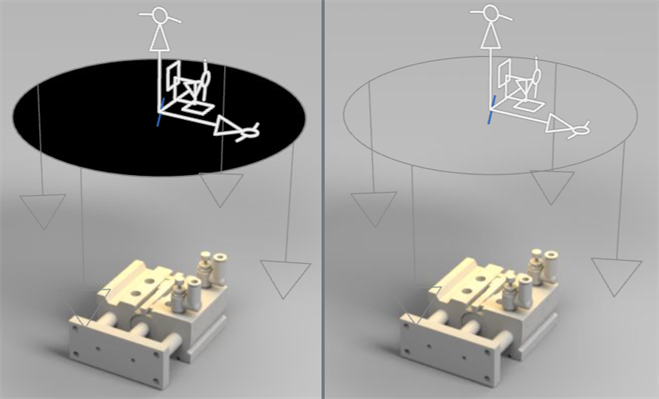

        对相机可见示例

        已启用对相机可见（左）与已禁用对相机可见（右）

    • 分布——决定发出光线的强度如何随与光源的夹角变化。请从以下 3 个选项中选择一个：

      • 漫反射——在所有方向上均匀发光，具有简单的物理正确的余弦衰减。

      • 聚光——聚光灯发射，具有定义光锥的截止角（光锥之外不发射光线）以及衰减指数（定义光线偏离光源指向方向时的衰减速度）。

        • 截止角——聚光灯光锥的角度，光锥之外不发射光线。

        • 衰减指数——控制光线偏离光照方向时的衰减速度。数值越大，光束越集中；数值越小，光束越柔和、越分散。

        • 均匀发射——在所有方向上添加均匀的发射量。

      • 轮廓 ——每个方向的发射由从符合 IESNA LM-63 的光度文件（.ies 文件）中读取的测量数据来定义。该轮廓完全定义了每个方向上的发射量。

        当选择“轮廓”时，“选择灯光轮廓”对话打开。单击对话底部的“导入”，从您的设备中选择一个或多个 .ies 轮廓文件。然后单击以选择要加载的相应文件：

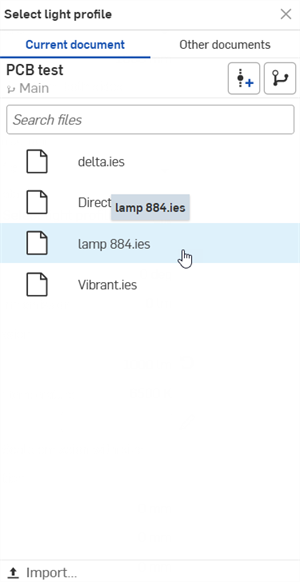

        选择灯光配置文件对话

        加载后，您可以编辑其他参数：

        • 旋转——围绕灯光指向的方向旋转灯光轮廓数据。

        • 倾斜——使灯光轮廓数据偏离其指向方向。

        • 均匀发射——在所有方向上添加均匀的发射量。

    • 发射——从以下发射参数中选择：

      • 光通量——光源发出的可见光总量，以流明为单位。如果使用了 .ies 轮廓，并且更改了光通量，请使用重置图标（）将光通量恢复为原始 .ies 轮廓值。

      • 色温——发射光的黑体色温，以开尔文为单位。

      • 色调——像色片或滤光片一样为光线着色。单击编辑图标（）打开“颜色选择器”对话并选择一种颜色：

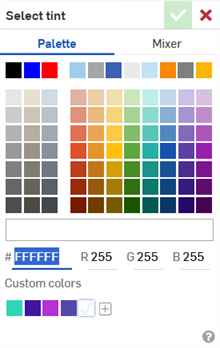

        选择色调对话

    • 按尺寸缩放发射——适用于球体、圆盘、矩形和圆柱体。按单位面积定义发射，使得发射区域尺寸增大时，光线发射量也随之增加。

    • 瞄准（当“分布”设置为“聚光”或“轮廓”时可用）——提供 3 种额外的方法来定位和定向光源。选择一个目标点，额外的“瞄准点”选项决定光线如何变换到该目标点。这对于将高光定位在特定位置非常有用。

      灯光：瞄准选项

      • 瞄准点——灯光保持当前位置，并定向为指向所选点。该点可以通过单击场景中的某个位置来选择（这会将“瞄准点”移动到相交位置），也可以通过将瞄准线末端的操纵器拖动到新位置来选择。一旦建立了瞄准点，无论灯光位置如何，灯光始终瞄准该点。

        移动灯光会使其旋转更新，以保持指向所选的瞄准位置。由于旋转由目标点位置控制，因此“旋转”选项不可用。目标位置会显示出来，以便用户根据需要以数值方式输入。

      • 高光位置——调整灯光方向，使其理想镜面反射在单击位置可见，并相应地定位。位置和旋转值会更新，但不会被存储。系统会确定灯光与单击点之间的当前距离，并在更改光源方向时保持该距离。

      • 曲面法线——将灯光定向为指向与单击位置处曲面法线相同的方向。位置和旋转值会更新，但不会被存储。系统会确定灯光与单击点之间的当前距离，并在更改光源方向时保持该距离。

      • 目标点——目标点在 X、Y 和 Z 轴上的位置。

      • 旋转——灯光绕 Z 轴的旋转。

    • 位置——光源沿 X、Y 和 Z 轴的位置。可以在每个轴的输入框中直接输入数值，也可以使用图形区域中的三重轴操纵器手动调整光源位置。

    • 旋转——光源沿 X、Y 和 Z 轴的旋转。可以在每个轴的输入框中直接输入数值，也可以使用图形区域中的三重轴操纵器手动调整光源旋转。

  4. 灯光将被添加到场景列表的“灯光”组中，位于“投影仪” 下方、“变换”上方：

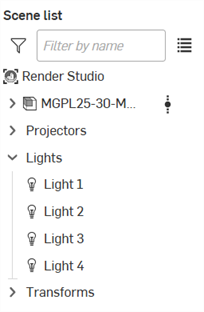

    场景列表中的灯光

添加灯光后，其三重轴操纵器、方向指示箭头和形状（如果“对相机可见”已启用）会显示在图形区域中。

使用三重轴操纵器在图形区域中调整位置和旋转。指示器不可编辑，仅用于帮助可视化光源方向。默认情况下，灯光形状对相机可见，但可以隐藏。

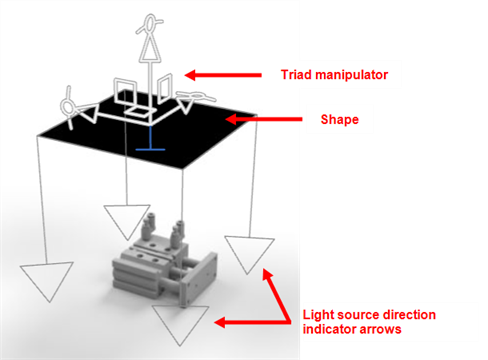

灯光三重轴操纵器、指示箭头和形状

显示矩形灯光的示例，其中包含三重轴操纵器和光源方向指示箭头。

在某些场景中，（例如使用了“轮廓”分布或“聚光”分布时），会显示一个额外的光源网格，可帮助可视化光源分布：

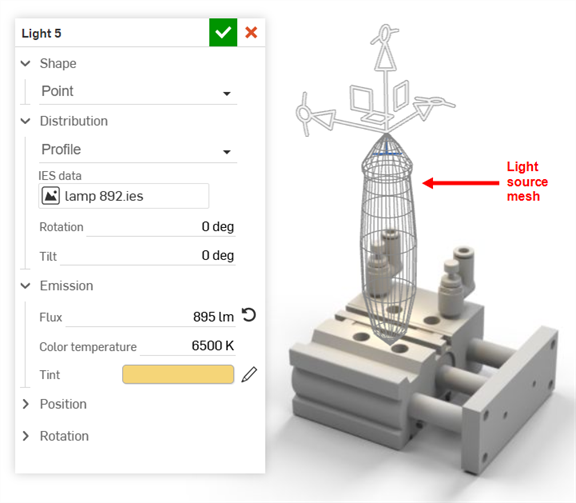

灯光轮廓示例

显示轮廓的光源网格的 IES 轮廓示例。

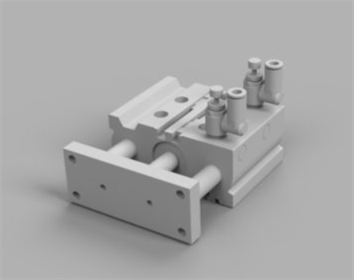

原始模型

原始模型

点

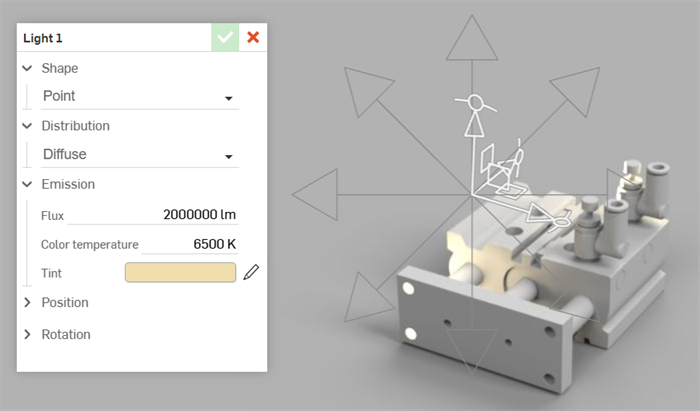

点示例

分布：漫反射

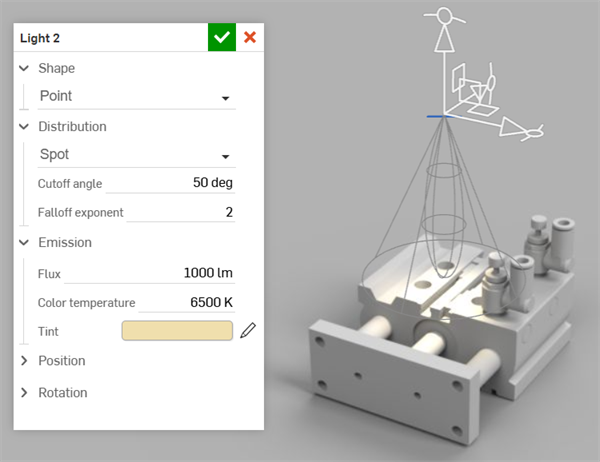

点聚光灯示例

分布：聚光

球体

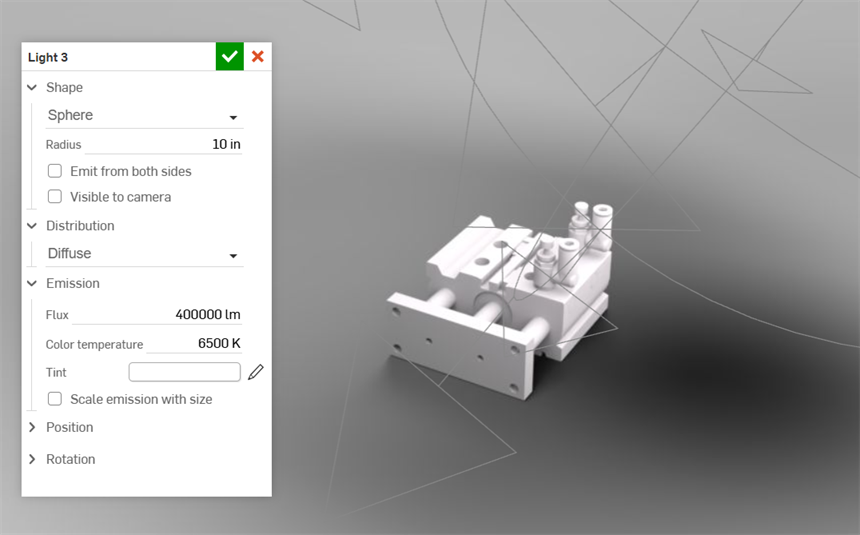

漫反射球体示例

分布：漫反射

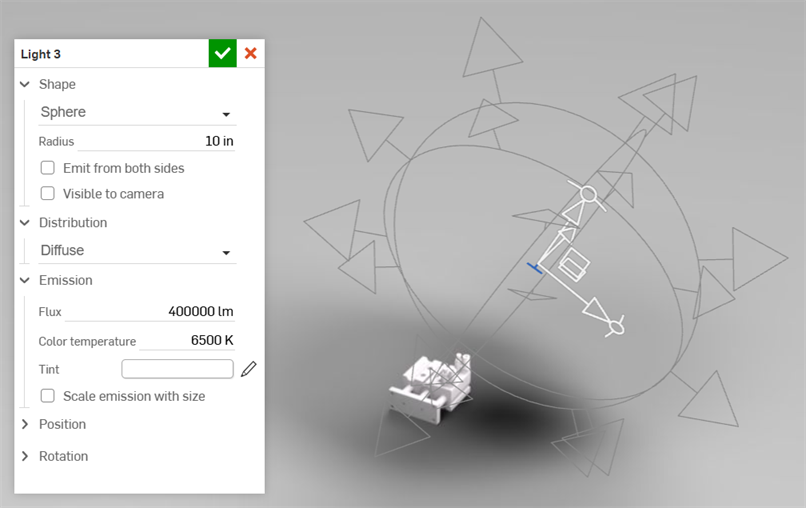

漫反射球体示例

与上图设置相同，但已缩小以显示三重轴操纵器和方向指示箭头。

圆盘

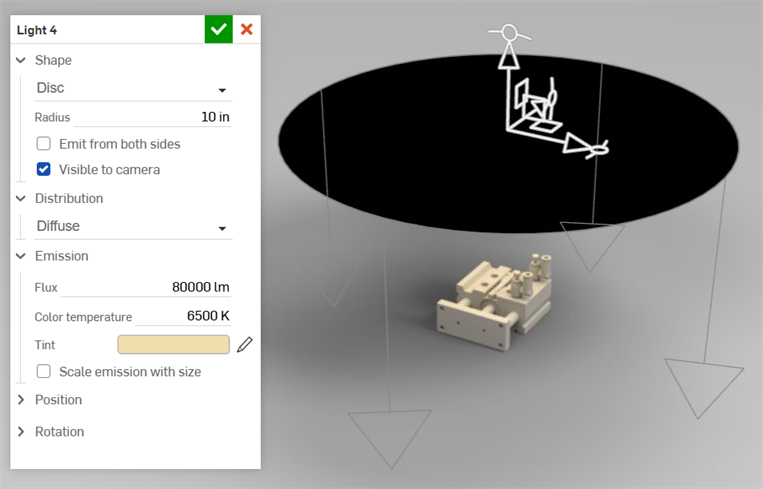

上方圆盘示例

分布：漫反射；圆盘方向从上方向下。

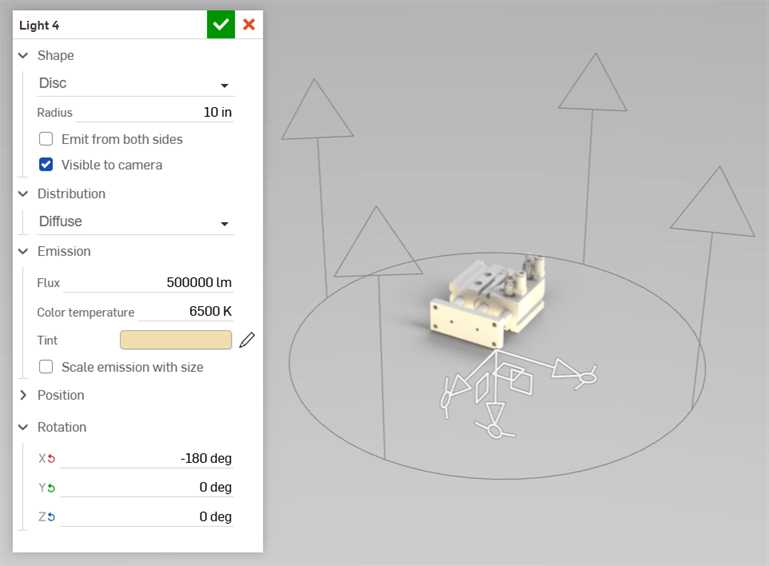

下方圆盘示例

分布：漫反射；圆盘方向从下方往上。

圆柱体

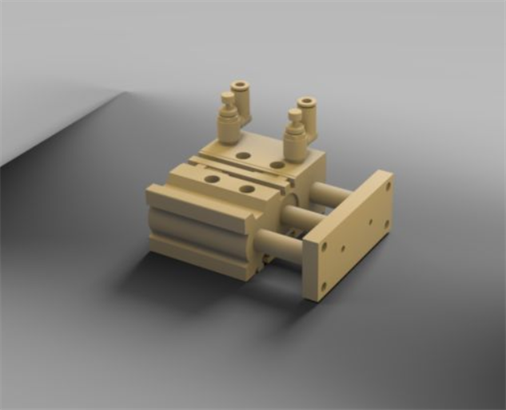

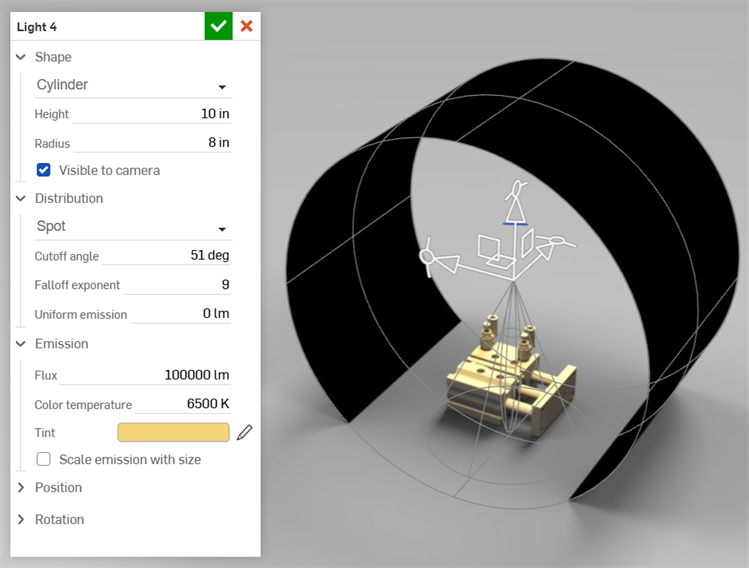

圆柱示例

分布：聚光

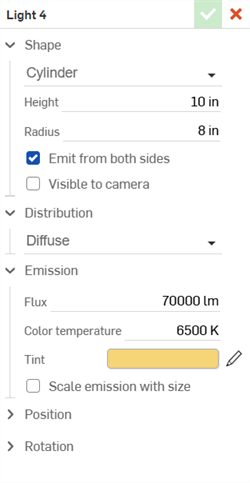

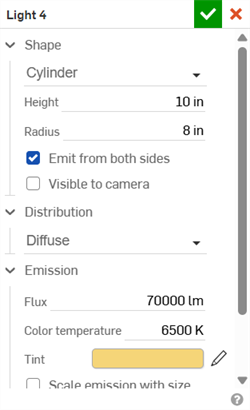

圆柱示例 圆柱示例

分布：漫反射

无限

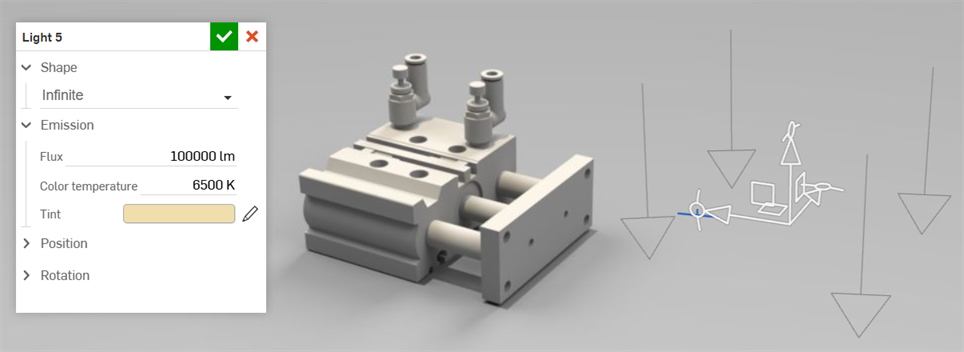

无限示例

三重轴操纵器和光源方向指示箭头位于远离模型的位置，但不会影响模型的照明效果。

  • 灯光可以像其他图元一样进行变换。但是，存在一个已知限制：如果灯光不是均匀缩放，则会使用 3 个缩放因子的平均值。

  • 位置对“无限”灯光形状没有影响。但是，定位无限灯光有助于将其移开，避免与图形区域中的其他图元重叠。

  • 对于具有“分布：漫反射”的点状灯光，旋转没有影响，因为所有方向发出的光量相同。

  • 通过在场景列表中右键单击“灯光”，然后从环境菜单中选择“复制灯光”，可以一次复制一个灯光。副本将直接放置在当前所选灯光的下方。

  • If the Aim option is checked (enabled), the light cannot be transformed like other entities. An aimed light must be rotated around the Z-axis using the Aim option's rotate feature.
