Render Studio 接口 - 环境库

使用“搜索环境”输入框缩小库中的环境结果范围。搜索仅在所选文件夹中查找环境。例如，在上图中，选择了“人造光”文件夹。在“搜索环境”输入框中键入关键字，然后按 Enter 键。搜索仅限于“人造光”文件夹内的环境。

在单词之间使用“和”、“+”和“或”运算符来进一步细化搜索。

筛选后，结果将以缩略图列表的形式显示在“环境”面板的右侧。要清除搜索，请删除“搜索环境”输入框中的关键字，然后按 Enter 键或按清除输入框图标 ()。

单击面板右上角的“在右侧面板中显示库”图标，在右侧面板中显示该库：

单击库面板图标 () 关闭面板。再次单击即可将其打开。

要将库放回其默认水平位置，请单击位于面板右上角的“在底部面板中显示库”按钮（在上图中以红色亮显）。

若要隐藏/显示“库”面板，请单击面板右上角的展开/折叠开关 ()。

如果看不到环境的完整名称，请将鼠标悬停在名称上，工具提示会显示完整的名称：

若要查看所有环境的完整列表，请参见 Render Studio 库。

• 如果环境不可见，请移除背景。单击相机面板图标 ()，然后取消选中“背景”。

• 若要隐藏场景中的环境，请单击相机面板图标 () 并选中“背景”。您还可以另外选择一种纯色或图像作为背景使用。

• 如果场景中没有光源和/或场景完全黑色，请将“环境”面板中的“照明强度”属性设置得更高。该值会有所不同，具体取决于环境创建者建立的设置。通常，尝试使用介于 50,000 到 100,000 之间的值。

• “环境”面板中的每个环境参数都有相关的工具提示说明。将鼠标悬停在任何参数上停留一秒钟即可查看此工具提示。

• 若要调整“外观/环境库”面板的高度，请将光标悬停在面板边缘上。当光标变为双边箭头时，单击并拖动以调整面板的大小。

• 设置环境背景会覆盖图形区域的深色模式主题设置。

• 在添加自定义环境时，请使用 HDRI 图像来获得最佳质量。

要添加环境，请执行以下操作：

1. 在环境库中，选择要添加到场景的环境。

2. 右键单击并从环境菜单中选择应用照明，这样只会将环境照明应用于 Part Studio 或装配体（背景留在原地）。或者，从环境菜单中选择应用照明和背景，这样会移除背景并将照明和环境应用于场景：



或者，将环境拖放到场景的一个空区域上。

Notes

• 如果仅应用照明，若要稍后移除背景，请单击相机面板图标 () 并取消选中“背景”。如果场景完全黑下来，请进入环境面板并增加“穹顶 > 照明强度”值。

• 如果已应用照明和背景，则下次通过环境菜单应用新环境时，“应用照明”选项将不可用。仅当首先通过“相机面板 () > 背景”菜单将背景色应用到场景后，该选项才可用。

创建场景后，系统会使用默认的环境（标准）和背景（白色）。如果您已添加不同的环境，执行以下操作可恢复至默认环境：

1. 选择环境库，并确保您位于顶级“环境”文件夹。

2. 在“搜索环境”输入框中输入“标准”，然后按 Enter 键。

3. 右键单击“标准”缩略图并选择“应用光照和背景”（或者将环境拖放到场景背景幕上，而不是拖放到场景图元，例如零件上）：

系統會使用來自環境的背景色彩。若要選擇性地還原回原始的白色背景：

1. 单击相机面板图标 () 并选中“背景”。

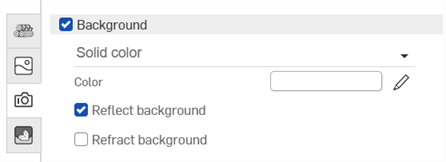

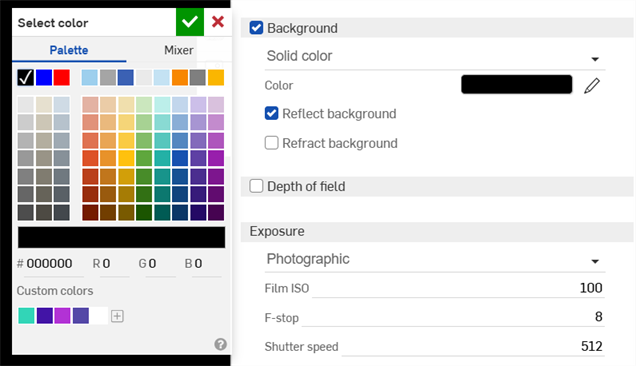

2. 默认情况下，色样为白色（如下面第一张图像所示）。如果颜色不同，请单击“编辑颜色”图标 () 打开调色板（如下面第二张图像所示）。为输入白色的十六进制值 #FFFFFF（或选择您选择的颜色）：



要为场景添加自定义环境，请执行以下操作：

1. 若要将自定义图像的光照和背景应用到场景中，请单击相机面板图标 () 并取消选中“背景”。然后按照以下剩余步骤进行操作。如果未首先执行此步骤，则仅将来自自定义环境图像的照明应用于场景。

2. 打开“环境”面板 ()。

3. 在对话框中，选中自定义图像：



4. 将打开“选择图像”对话框，您可以在其中选择图像文件（.hdr 或 .exr）。执行以下任一操作：



   1. 从“当前”文档中选择一张图像

   2. 单击“其他文档”以在另一个 Onshape 文档中查找图像

   3. 单击对话框底部的导入链接，从您的计算机中查找图像。选择后，单击“打开”按钮：



      通知显示上传已完成后，您将无法在“选择图像”对话框中看到该图像。这是因为 Render Studio 场景是导入时零件、Part Studio 或装配体的快照，并且该图像在导入后会被导入到 Onshape 文档中。现在需要一个新版本才能更新场景。单击“选择图像”对话框中的“在 [文档名称] 中创建版本”链接：



如果您在“选择图像”对话框中看不到“创建版本”链接，请单击“文档”面板上的“创建版本”按钮 () 打开“创建版本”对话框。创建新版本。关闭并重新打开“选择图像”对话框。导入的图像现在应该可用。

有关上传文件的更多信息，请参阅导入文件。

5. 在选择图像对话框中，单击图像以选择它并将其加载到场景中：



6. 如果场景太暗或太黑，请在“环境”面板中将照明强度值增加到 15,000-20,000 之间或更高。这在很大程度上取决于所使用的图像。



Notes:

• 尽管可以使用 .jpg 或 .png 文件，但要获得最佳质量，请使用 HDRI 图像（.hdr 或 .exr 格式）。

• 要查看免费环境的集合，请访问 https://polyhaven.com/hdris。

某些环境使用地点和时间将太阳所在的位置设置为光源，这会影响场景的照明和场景。例如：

1. 选择环境库，并确保您位于顶级“环境”文件夹。

2. 在“搜索环境”输入框中输入 Preetham ，然后按 Enter 键。

3. 右键单击 “Preetham” 缩略图并选择“应用光照和背景”（或者将环境拖放到场景背景幕上，而不是拖放到场景图元，例如零件上）：



4. 在“环境”面板中，场景的位置和时间设置位于底部的“日光”部分下方：



5. 选择“城市”：New York；“日期”： 07/01/2021；“时间”：上午 9:00；和“时区”：UTC-05:00。现在，太阳与阴影会针对所选的位置和时间而相应呈现：



6. 如果切换到同一天的新时间，例如下午 4:30，会显示日落景色，照明和阴影会进行调整以与之匹配：
