公司/教室/企业设置 - 编号方案

为以下对象类型设置手动生成或连续编号生成：

• 发布对象 - 发布文档中零件、装配体、工程图、Variable Studio 和导入文件（无论转换与否）的修订版。

• 标准内容 - Onshape 标准内容是由 Onshape 创建、保存在 Onshape 的数据库中并由Onshape维护的内容。用户可以在他们的 Part Studio 和装配体中插入标准内容。标准内容包括 ANSI、DIN、ISO 和 PEM ^® 螺栓、螺钉、螺母、垫圈等内容。

• 主体项 - 用户创建的零件，用于 Part Studio 和装配体。主体项是不需要建模的无形图元。一些主体项示例包括粘合剂、油脂、油漆和环氧树脂，

选择零件编号生成的首选方法：

• 手动输入 - 手动输入您自己的零件编号。
  • Onshape 会自动防止重复的修订标签或零件编号，如果您尝试使用之前发布的修订的现有零件编号，Onshape 会显示一条错误消息。例如，如果您发布了零件编号 01 的修订 A，那么之后就不能再为该零件或其他任何零件发布零件编号 01 的修订 A。
  • Onshape 不会跟踪此方案的数字序列，并允许您跳过数字。

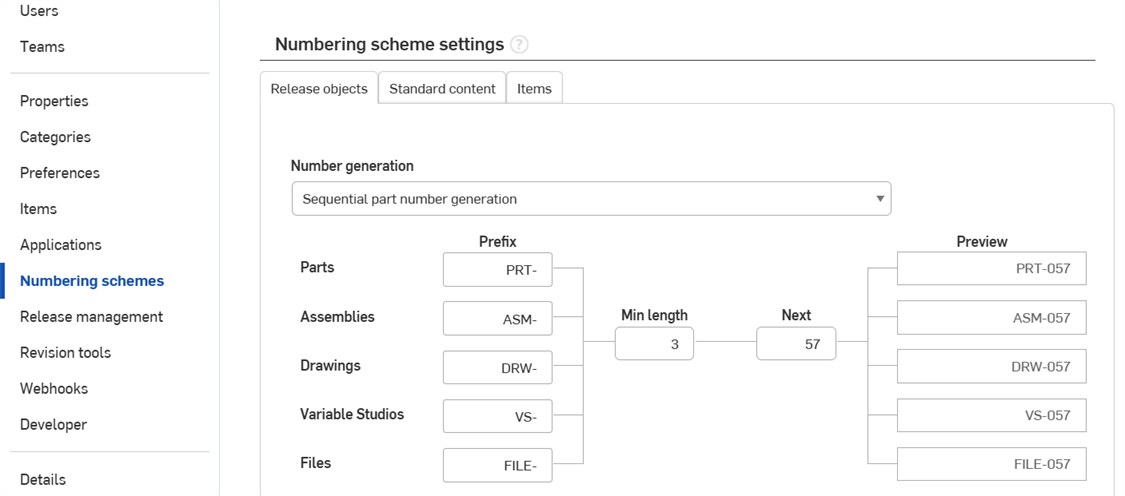

• 生成序列零件编号 - Onshape 根据要求生成零件编号。
  • 使用流程图中的输入框为每个对象类型定义前缀、最小长度和起始序列中的下一个数字。
  • “下一个”输入框指示要生成的下一个零件编号，连续零件编号在系列中增加，即使跳过编号或发布已被舍弃或拒绝，也不会下降。
  • 选择此选项后，系统中以前手动输入的零件编号不会更改。更改仅适用于新创建的零件编号。
  • 选择此选项（如果您愿意）不会禁止您手动输入零件编号。
  • 选择此选项后，可以在所有特性对话框中为具有零件编号的对象提供“自动生成零件编号”选项。
  • “前缀”输入框可选填。
• Arena 零件编号生成（仅在使用 Onshape Arena 连接时可用） - Arena 生成零件编号，然后将其同步回 Onshape，并在零件的 Onshape 元数据中使用。
• 零件编号独特性（仅限发布对象） - 选择是否允许对工程图使用重复的零件编号（在工程图中重复表示零件或装配体）
  • 发布中的所有零件编号必须是唯一的 - 不允许将零件或装配体的任何零件编号用作工程图的零件编号。
  • 工程图可以重复使用发布中装配体或零件中的零件编号 - 允许将零件或装配体的零件编号用作其工程图的零件编号。
• 零件编号沿用（仅限发布对象） - 选择是否将版本中已发布项的零件编号沿用到相关工作区中的相应项。选择：
  • 从不 - 从不将已发布项的零件编号沿用到一个工作区中的相应项
  • 一个工作区 - 当发布项的版本仅具有一个相应工作区时，将已发布项的零件编号沿用到一个工作区中的相应物项。如果该版本包含多个相应工作区，则不沿用零件编号。
  • 所有工作区 - 当发布项的版本具有一个或多个相应工作区时，将已发布项的零件编号沿用到所有工作区中的相应物项。

单击“保存更改”，确保您所做的所有更改均已保存。

“保存更改”仅保存当前正在编辑的选项卡（“发布对象”、“标准内容”或“主体项”）的更改。每个选项卡的更改都是独立的。

• 对于不是配置的装配体的条目，零件编号将应用于在工作区中具有相同内部 ID（如果存在）的条目。

• 对于零件，只有工作区中找到的零件确实为一个零件时，才会应用零件编号。

• 对于配置的 Part Studio 和装配体，只有配置参数在版本和工作区之间相同时，才会应用零件编号。如果添加或删除了任何参数，则不会应用零件编号。

• 零件编号沿用出现在发布包第一次转移时，即执行“提交”操作时。
