구조 뷰

구조 보기 액세스

By default, all subscription plans use the Document grid view layout. However, Enterprise and Professional plans have two additional view options: Document list view, and structure view. Structure view is outlined below.

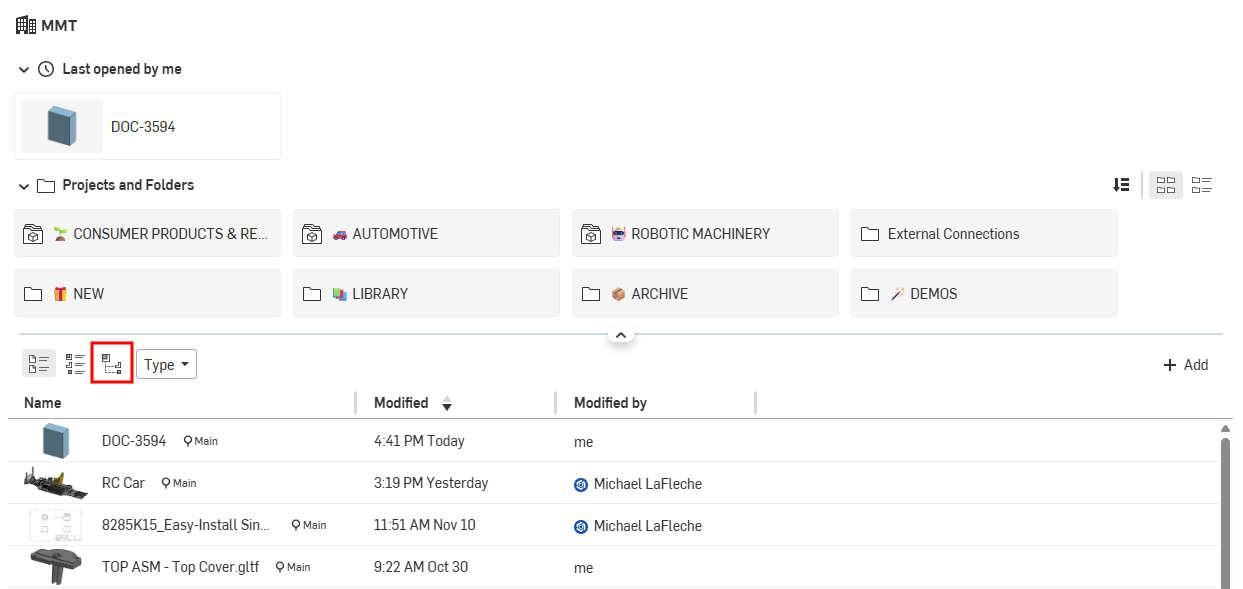

구조 보기에 액세스하려면:

1. 통합문서 페이지를 엽니다.

2. 엔터프라이즈/Company의 최상위 수준에서구조 보기아이콘()을 클릭합니다.

통합문서 페이지의 최상위 엔터프라이즈/Company 필터에서 벗어나는 경우(예: 최근에 연필터 클릭), 최상위 레벨로 돌아가면 구조 보기가 유지되지 않습니다. 통합문서 눈금 보기로 돌아갑니다.

구조 보기 사용

구조 보기에 액세스하면, 폴더가 페이지 상단 섹션에 나열되고 빌드된 구조 보기가 아래에 나열됩니다.

폴더 및 프로젝트

폴더와 프로젝트는 구조 보기의 맨 위에 가로 모눈으로 나열됩니다.

이 섹션은 축소가 가능합니다. 섹션을 축소/확장하려면 폴더 및 프로젝트 제목 왼쪽에 있는 화살표를 클릭합니다. 폴더 및 프로젝트 섹션의 하단을 누른 상태에서 위 또는 아래로 드래그하여 높이를 조정합니다. 그러면 표시하려는 폴더 및 프로젝트의 행 개수가 나타납니다.

각 폴더 또는 프로젝트 아이콘 오른쪽에는 작은 섬네일 이미지와 이름이 있습니다. 폴더에 한해, 해당 폴더 이름 아래에 폴더 내용이 마지막으로 업데이트된 시기를 나타내는 날짜와 시간이 표시됩니다.

폴더 또는 프로젝트를 클릭하여 해당 내용을 엽니다.

열린 E-LAWNMOWER 프로젝트가 구조 보기에 표시됩니다.

클릭한 폴더 또는 프로젝트 내에 추가 폴더가 없을 경우, 폴더 및 프로젝트 모눈이 축소됩니다. 폴더 및 프로젝트 위의 이동 경로 링크를 탭하면 폴더 및 프로젝트 계층 구조에서 이전 위치로 이동합니다.

컴팩트 모드

By default, the Compact toggle is on. This shows each component (part, assembly, or drawing) in the structure view table in a single row. Switching the Compact toggle off provides additional information for each component in the table, with each component along two table rows:

빌드된 구조 보기

Below the Folders and Projects grid is the As built structure view section. All the latest released and revisioned parts, assemblies, and drawings for the selected project or folder are listed in this table as a tree list. Previous releases are not displayed.

현재 폴더의 파트만 볼 수 있습니다. 현재 폴더 위 또는 아래 폴더의 구성 요소는 표시되지 않습니다.

릴리스된 구성 요소가 어셈블리에 사용되지 않는 경우 트리 목록 맨 위에 표시됩니다.

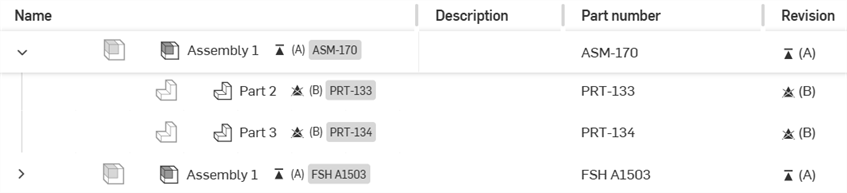

구성 요소에 사용 가능한 최신 리비전이 있는 경우 해당 리비전 아이콘이 파란색으로 강조 표시됩니다.

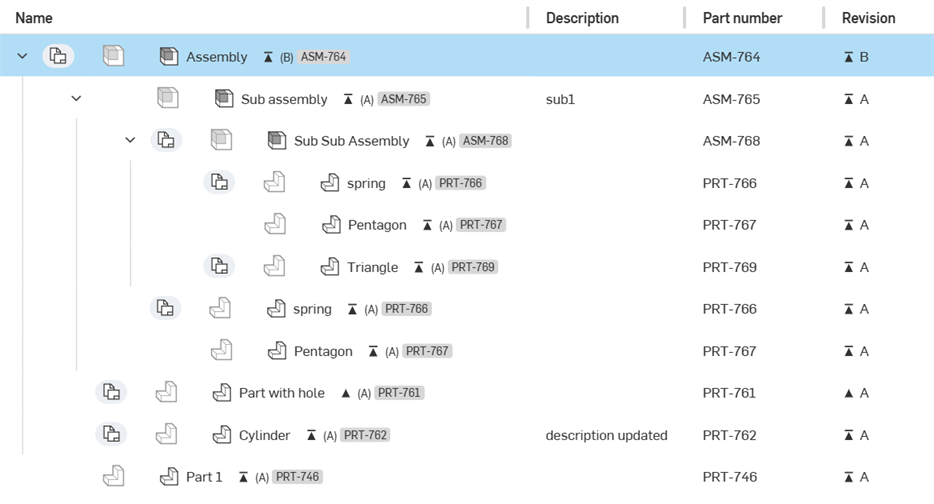

Each row contains a thumbnail of the component, as well as the Name, Description, Part number, and Revision of the component. There may be additional columns depending on which columns are added or removed.

구조화된 긴 목록에서 세로로 스크롤하면 목록의 다음 표제 행이 이를 대체할 때까지 최상위 행이 고정된 상태로 유지됩니다.

이 표에는 다음과 같은 기본 열이 있습니다.

• 이름

  • An icon to indicate if the component is a part, assembly, or drawing.

  • 구성 요소의 이름입니다. 이것은 하이퍼링크입니다. 링크를 클릭하여 새 브라우저 탭에서 구성 요소를 엽니다.

  • A revision icon indicating the latest revision (and revision name in parentheses).

  • 강조 표시된 파트 번호.

  컴팩트 뷰가 비활성화된 경우 리비전은 이름 아래 두 번째 줄에 파트 번호와 함께 나열됩니다.

  이름 열은 숨길 수 없습니다.

• 설명 - 구성 요소에 대한 설명을 나열합니다(있는 경우).

• 파트 번호 - 구성 요소의 관련 파트 번호입니다.

• Revision - The latest revision of the current component; subassemblies that are not revision managed are labeled as such.

View drawings in Structure view

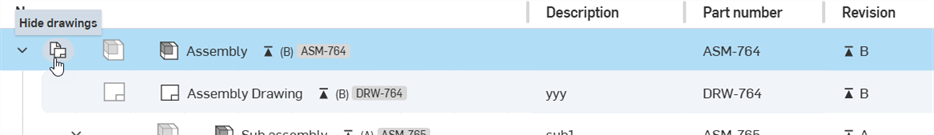

Toggle the Show drawings button to show or hide all drawings associated with the row.

컬럼 추가

열 추가 버튼을 클릭하여 열 추가 대화상자를 엽니다. 구조 보기 테이블에 다음 열을 추가할 수 있습니다.

• 공급업체

• 프로젝트

• 제품 라인

• 제목 1

• 제목 2

• 제목 3

이 대화상자에서는 다음 작업을 수행할 수 있습니다.

• 열 왼쪽에 있는 상자를 선택하여 구조 테이블에 추가하거나 선택을 취소하여 열을 제거합니다.

• Use the Sort icon () to move a column up (left) or down (right) in the table order.

• 검색 막대를 사용하여 목록에 추가할 열을 찾을 수 있습니다.

• 검색 막대를 사용하여 테이블에 추가할 열을 찾을 수 있습니다.

빌드된 구조 보기 헤더 컨텍스트 메뉴

빌드된 구조 보기테이블의 열 제목을 마우스 오른쪽 버튼으로 클릭하면 컨텍스트 메뉴에 액세스할 수 있습니다.

• 핀 열 - 이름을 제외한 모든 열에 사용할 수 있습니다. 이 경우 열이 왼쪽(이름 열 오른쪽) 또는 오른쪽(화면의 오른쪽 모서리의 왼쪽)에 고정됩니다. 기본값은 핀 없음입니다.

• 이 열의 크기 자동 조정 - 열 내용에 가장 적합하도록 현재 열의 크기를 자동 조정합니다.

• 모든 열 크기 자동 조정 - 열 내용에 가장 잘 맞도록 모든 열의 크기를 자동으로 조정합니다.

• 열 재설정 - 모든 열을 기본값(화면에 맞게)으로 재설정합니다.

빌드된 구조 보기 형식 지정

열 너비를 조정하려면:

1. 마우스 커서를 열의 오른쪽 모서리 위로 가져갑니다. 열 구분선 커서에는 양면 화살표가 표시됩니다.



2. 열을 좁히려면 클릭해서 왼쪽으로 드래그하고, 열을 확장하려면 오른쪽으로 드래그합니다.

3. 원하는 열 폭이 구현되면, 마우스에서 손을 뗍니다.

참고: 크기를 조정할 열의 오른쪽에 있는 모든 열은 같은 크기로 유지됩니다.

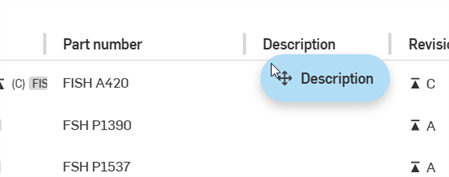

열 순서를 변경하려면:

1. 열의 머리글을 끌어서 새 위치(다른 열의 오른쪽 또는 왼쪽)에 놓습니다.



빌드된 구조 보기 구성 요소 컨텍스트 메뉴

구성 요소 행을 따라 빈 공간을 마우스 오른쪽 버튼으로 클릭하여 컨텍스트 메뉴에 액세스합니다.

• 새 브라우저 탭에서 열기 - 선택한 구성 요소를 새 브라우저 탭에서 엽니다.

• 게시에 추가 - 아직 게시의 일부가 아닌 구성 요소에만 사용할 수 있습니다. 새 게시나 기존 게시에 구성 요소를 추가할 수 있는 게시에 추가/작성 대화 상자를 엽니다. 자세한 내용은게시를 참조하십시오.

• 작업 만들기 - 현재 선택한 구성 요소와 관련하여 새로운 작업을 만들고 해당 작업을 사용자에게 할당할 수 있는 작업 만들기 대화상자를 엽니다.

• 내보내기 - 선택한 파트의 내보내기 대화상자를 엽니다.

• 세부사항 - 오른쪽 구성 요소 플라이아웃에서 세부사항 패널을 엽니다(아래의 전체 설명 참조).

• 모든 행 그룹 축소 - 빌드된 구조 보기 테이블의 모든 행 그룹을 축소합니다.

빌드된 구조 보기 구성 요소 패널

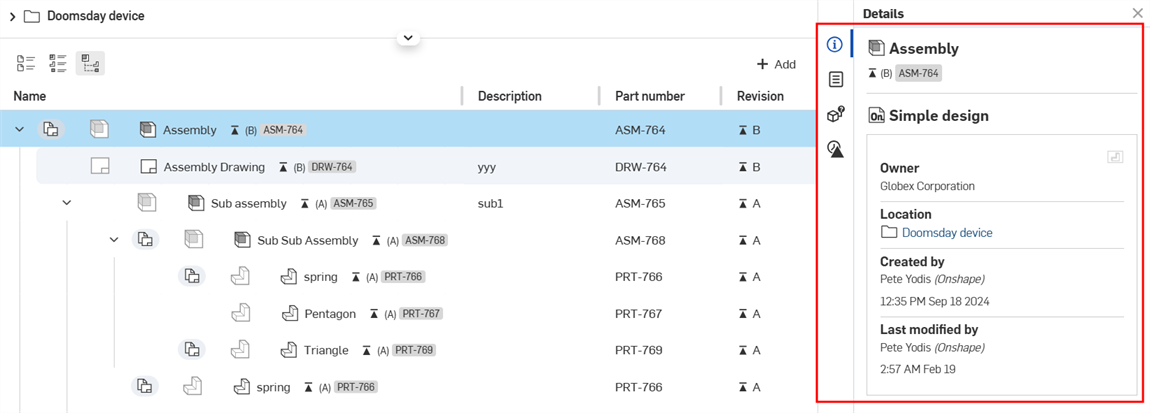

오른쪽 플라이아웃은 선택한 구성 요소의 정보를 액세스할 수 있는 곳입니다. 구성 요소 행을 따라 빈 공간을 클릭해서 구성 요소를 선택합니다. 구성 요소의 세부사항 패널이 해당 플라이아웃으로 채워집니다. 각 패널 아이콘을 토글로 사용하여 플라이아웃을 열거나 닫을 수 있습니다. 사용 가능한 패널은 4개가 있습니다.

• Details panel () - Displays more details about the component:
  • 이름 - 어셈블리, 하위 어셈블리 또는 파트이름. 리비전 및 파트 번호는 이름 아래에 나열되어 있습니다.
  • 통합문서 이름 - 구성 요소가 포함된 통합문서.
  • 권한 소유자 - 구성 요소를 소유한 Company 또는 엔터프라이즈.
  • 위치 - 구성 요소가 위치한 폴더 또는 프로젝트, 새 브라우저 탭에 위치를 열기 위한 링크를 포함합니다.
  • 만든 사람 - 구성 요소를 생성한 사용자의 이름으로, 해당 구성 요소가 생성된 시간과 날짜가 포함됩니다.
  • 마지막으로 수정한 사람 - 구성 요소를 마지막으로 수정한 사용자의 이름, 구성 요소가 마지막으로 수정된 시간과 날짜를 포함합니다.
• Properties panel () - Displays the editable and non-editable list of component properties. If a component property is non-editable, it is grayed out. You can edit all other properties directly from this panel.

• Where used panel (excludes Drawings; ) - Displays the assemblies, subassemblies, and drawings where a particular component is being used. See Where used for more information.

• 리비전 히스토리 패널() - 선택한 구성 요소에 대한 모든 리비전을 표시합니다. 각 릴리스가 패널에서 시간 순으로 나열되고, 최신 릴리스가 맨 위에 나타납니다. 각 릴리스에는 다음의 세부사항이 포함됩니다.

  • 리비전 이름 - 리비전의 이름(괄호), 새 브라우저 탭에서 구성 요소를 열기 위한 링크를 포함합니다.

  • Release name - The Release name, with a View release link to open the release dialog.

  • 제출자 - 릴리스 시간 및 날짜와 함께 최신 릴리스를 제출한 사용자의 이름.

Keyboard navigation

The following outlines how keyboard navigation operates in the Structure view table:

• Selecting an item puts you in a focused state for keyboard navigation from that item.

• Clicking on a selected item does not clear the selection. This allows you to interact with elements outside the table, then return to the table list by clicking on an existing selection. Clicking the selection again returns keyboard focus.

• Use the esc key to clear the table selection.

• Interaction with the expand and drawing icons in the table also brings focus/selection to that item in the table.

구조 보기 액세스

기본적으로 모든 회원 가입계정에서는 문서 레이아웃을 사용합니다. 하지만 엔터프라이즈 및 프로페셔널 플랜에는 목록 보기와 구조 보기의 2가지 추가 보기 옵션이 있습니다. 구조 보기는 아래에 요약되어 있습니다.

구조 보기에 액세스하려면:

1. 통합문서 페이지를 엽니다.

2. 엔터프라이즈/Company의 최상위 수준에서 구조를 누릅니다.

통합문서 페이지의 최상위 엔터프라이즈/Company 필터에서 벗어나는 경우(예: 최근에 연필터를 누름), 최상위 레벨로 돌아가면 구조 보기가 유지되지 않습니다. 통합문서 눈금 보기로 돌아갑니다.

구조 보기 사용

구조 보기에 액세스하면, 폴더 및 프로젝트가 페이지 상단 섹션에 나열되고 빌드된 구조 보기가 아래에 나열됩니다.

폴더 및 프로젝트

폴더와 프로젝트는 구조 보기의 맨 위에 가로 모눈으로 나열됩니다.

이 섹션은 축소할 수 있습니다. 프로젝트 제목 왼쪽에 있는 화살표를 탭하면 섹션을 축소/확장할 수 있습니다.

각 폴더 또는 프로젝트 아이콘 오른쪽에는 작은 섬네일 이미지와 이름이 있습니다. 폴더에 한해, 해당 폴더 이름 아래에 폴더 내용이 마지막으로 업데이트된 시기를 나타내는 날짜와 시간이 표시됩니다.

폴더 또는 프로젝트를 클릭하여 해당 내용을 엽니다.

열린 E-LAWNMOWER 프로젝트가 구조 보기에 표시됩니다.

클릭한 폴더 또는 프로젝트 내에 추가 폴더가 없을 경우, 폴더 및 프로젝트 모눈이 축소됩니다. 폴더 및 프로젝트 위의 이동 경로 링크를 탭하면 폴더 및 프로젝트 계층 구조에서 이전 위치로 이동합니다.

빌드된 구조 보기

폴더 및 프로젝트 모눈 아래에는 빌드된 구조 보기 섹션이 있습니다. 선택한 프로젝트 또는 폴더에 대해 최근에 릴리스되고 개정된 모든 파트와 어셈블리가 이 테이블에 트리 목록으로 나열됩니다. 이전 릴리스는 표시되지 않습니다.

현재 폴더의 파트만 볼 수 있습니다. 현재 폴더 위 또는 아래 폴더의 구성 요소는 표시되지 않습니다.

릴리스된 구성 요소가 어셈블리에 사용되지 않는 경우 트리 목록 맨 위에 표시됩니다.

구성 요소에 사용 가능한 최신 리비전이 있는 경우 해당 리비전 아이콘이 파란색으로 강조 표시됩니다.

각 행에는 파트 또는 어셈블리의 썸네일과 구성 요소의 이름, 설명, 파트 번호 및리비전이 포함되어 있습니다. 추가 또는 제거되는 열에 따라 추가 열이 있을 수 있습니다.

구성 요소 줄의 아무 곳이나 눌러 새 브라우저 탭에서 구성 요소를 엽니다.

이 표에는 다음과 같은 기본 열이 있습니다.

• 이름

  • 구성 요소가 파트인지 어셈블리인지를 나타내는 아이콘입니다.

  • 구성 요소의 이름.

  • 파트의 최신 리비전을 나타내는 리비전 아이콘(리비전 아이콘이 괄호에 표시).

  • 강조 표시된 파트 번호.

  이름 열은 숨길 수 없습니다.

• 설명 - 구성 요소에 대한 설명을 나열합니다(있는 경우).

• 파트 번호 - 구성 요소의 관련 파트 번호입니다.

• 리비전 - 현재 구성 요소의 최신 리비전입니다.

컬럼 추가

열 추가 버튼(아래 빨간색으로 표시됨)을 눌러열 추가 대화상자를 엽니다. 구조 보기 테이블에 다음 열을 추가할 수 있습니다.

• 공급업체

• 프로젝트

• 제품 라인

• 제목 1

• 제목 2

• 제목 3

행의 아무 곳이나 눌러 구조 테이블에 추가하거나 제거합니다.

빌드된 구조 보기 구성 요소 컨텍스트 메뉴

구성 요소 행의 아무 곳이나 길게 눌러 구성 요소의 컨텍스트 메뉴를 엽니다.

• 열기 - 선택한 구성 요소를 엽니다.

• 게시에 추가 - 아직 게시의 일부가 아닌 구성 요소에만 사용할 수 있습니다. 새 게시나 기존 게시에 구성 요소를 추가할 수 있는 게시에 추가/작성 대화 상자를 엽니다. 자세한 내용은게시를 참조하십시오.

• 세부사항 - 오른쪽 구성 요소 플라이아웃에서 세부사항 패널을 엽니다(아래의 전체 설명 참조).

빌드된 구조 보기 구성 요소 패널

The right side panel is where information for the selected component is accessed. First, tap the Details () panel icon to open the panel. Then tap the component row. The Details for the component populates the panel. Use each panel icon as a toggle to open or close the panel. There are three available panels:

• Details panel () - Displays more details about the component:
  • 이름 - 어셈블리, 하위 어셈블리 또는 파트이름. 리비전 및 파트 번호는 이름 아래에 나열되어 있습니다.
  • 통합문서 이름 - 구성 요소가 포함된 통합문서.
  • 권한 소유자 - 구성 요소를 소유한 Company 또는 엔터프라이즈.
  • 만든 사람 - 구성 요소를 생성한 사용자의 이름으로, 해당 구성 요소가 생성된 시간과 날짜가 포함됩니다.
  • 마지막으로 수정한 사람 - 구성 요소를 마지막으로 수정한 사용자의 이름, 구성 요소가 마지막으로 수정된 시간과 날짜를 포함합니다.

• Share details panel () - Displays the permissions on the document and the folder or project (if any) within which it resides. Tap the Edit icon to open the Share dialog and adjust share settings for the component. See Share documents for more information.

• 사용 위치 패널(도면 제외; ) - 특정 구성 요소가 사용되고 있는 어셈블리/하위 어셈블리 및 도면을 표시합니다. 자세한 내용은 사용 위치를 참조하십시오.

구조 보기 액세스

기본적으로 모든 회원 가입계정에서는 문서 레이아웃을 사용합니다. 하지만 엔터프라이즈 및 프로페셔널 플랜에는 목록 보기와 구조 보기의 2가지 추가 보기 옵션이 있습니다. 구조 보기는 아래에 요약되어 있습니다.

구조 보기에 액세스하려면:

1. 통합문서 페이지를 엽니다.

2. 엔터프라이즈/Company의 최상위 수준에서 구조를 누릅니다.

통합문서 페이지의 최상위 엔터프라이즈/Company 필터에서 벗어나는 경우(예: 최근에 연필터를 누름), 최상위 레벨로 돌아가면 구조 보기가 유지되지 않습니다. 통합문서 눈금 보기로 돌아갑니다.

구조 보기 사용

구조 보기에 액세스하면, 폴더 및 프로젝트가 페이지 상단 섹션에 나열되고 빌드된 구조 보기가 아래에 나열됩니다.

폴더 및 프로젝트

폴더와 프로젝트는 구조 보기의 맨 위에 가로 모눈으로 나열됩니다.

이 섹션은 축소할 수 있습니다. 프로젝트 제목 왼쪽에 있는 화살표를 탭하면 섹션을 축소/확장할 수 있습니다.

각 폴더 또는 프로젝트 아이콘 오른쪽에는 작은 섬네일 이미지와 이름이 있습니다. 폴더에 한해, 해당 폴더 이름 아래에 폴더 내용이 마지막으로 업데이트된 시기를 나타내는 날짜와 시간이 표시됩니다.

클릭한 폴더 또는 프로젝트 내에 추가 폴더가 없을 경우, 폴더 및 프로젝트 모눈이 축소됩니다. 폴더 및 프로젝트 위의 이동 경로 링크를 탭하면 폴더 및 프로젝트 계층 구조에서 이전 위치로 이동합니다.

빌드된 구조 보기

폴더 및 프로젝트 모눈 아래에는 빌드된 구조 보기 섹션이 있습니다. 선택한 프로젝트 또는 폴더에 대해 최근에 릴리스되고 개정된 모든 파트와 어셈블리가 이 테이블에 트리 목록으로 나열됩니다. 이전 릴리스는 표시되지 않습니다.

현재 폴더의 파트만 볼 수 있습니다. 현재 폴더 위 또는 아래 폴더의 구성 요소는 표시되지 않습니다.

릴리스된 구성 요소가 어셈블리에 사용되지 않는 경우 트리 목록 맨 위에 표시됩니다.

구성 요소에 사용 가능한 최신 리비전이 있는 경우 해당 리비전 아이콘이 파란색으로 강조 표시됩니다.

각 행에는 파트 또는 어셈블리의 썸네일과 구성 요소의 이름, 설명, 파트 번호 및리비전이 포함되어 있습니다. 추가 또는 제거되는 열에 따라 추가 열이 있을 수 있습니다.

구성 요소 줄의 아무 곳이나 눌러 새 브라우저 탭에서 구성 요소를 엽니다.

이 표에는 다음과 같은 기본 열이 있습니다.

• 이름

  • 구성 요소가 파트인지 어셈블리인지를 나타내는 아이콘입니다.

  • 구성 요소의 이름.

  • 파트의 최신 리비전을 나타내는 리비전 아이콘(리비전 아이콘이 괄호에 표시).

  • 강조 표시된 파트 번호.

  이름 열은 숨길 수 없습니다.

• 설명 - 구성 요소에 대한 설명을 나열합니다(있는 경우).

• 파트 번호 - 구성 요소의 관련 파트 번호입니다.

• 리비전 - 현재 구성 요소의 최신 리비전입니다.

컬럼 추가

열 추가 버튼(아래 빨간색으로 표시됨)을 눌러열 추가 대화상자를 엽니다. 구조 보기 테이블에 다음 열을 추가할 수 있습니다.

• 공급업체

• 프로젝트

• 제품 라인

• 제목 1

• 제목 2

• 제목 3

행의 아무 곳이나 눌러 구조 테이블에 추가하거나 제거합니다.

빌드된 구조 보기 구성 요소 컨텍스트 메뉴

구성 요소 행의 아무 곳이나 길게 눌러 구성 요소의 컨텍스트 메뉴를 엽니다. 컨텍스트 메뉴에서 다음을 수행할 수 있습니다.

• 열기 - 선택한 구성 요소를 엽니다.

• 게시에 추가 - 아직 게시의 일부가 아닌 구성 요소에만 사용할 수 있습니다. 새 게시나 기존 게시에 구성 요소를 추가할 수 있는 게시에 추가/작성 대화 상자를 엽니다. 자세한 내용은게시를 참조하십시오.

• 세부사항 - 오른쪽 구성 요소 플라이아웃에서 세부사항 패널을 엽니다(아래의 전체 설명 참조).

빌드된 구조 보기 구성 요소 패널

The right side panel is where information for the selected component is accessed. First, tap the Details () panel icon to open the panel. Then, tap the component row. The Details for the component populates the panel. Use each panel icon as a toggle to open or close the panel. There are three available panels:

• Details panel () - Displays more details about the component:
  • 이름 - 어셈블리, 하위 어셈블리 또는 파트이름. 리비전 및 파트 번호는 이름 아래에 나열되어 있습니다.
  • 통합문서 이름 - 구성 요소가 포함된 통합문서.
  • 권한 소유자 - 구성 요소를 소유한 Company 또는 엔터프라이즈.
  • 만든 사람 - 구성 요소를 생성한 사용자의 이름으로, 해당 구성 요소가 생성된 시간과 날짜가 포함됩니다.
  • 마지막으로 수정한 사람 - 구성 요소를 마지막으로 수정한 사용자의 이름, 구성 요소가 마지막으로 수정된 시간과 날짜를 포함합니다.

• Share details panel () - Displays the permissions on the document and the folder or project (if any) within which it resides. Tap the Edit icon to open the Share dialog and adjust share settings for the component. See Share documents for more information.

• 사용 위치 패널(도면 제외; ) - 특정 구성 요소가 사용되고 있는 어셈블리/하위 어셈블리 및 도면을 표시합니다. 자세한 내용은 사용 위치를 참조하십시오.
